工业级轴类固定支撑套筒支架结构

在常规输送线、小型工装夹具、非标自动化设备的搭建过程中，轴类、杆类零件的径向固定与轴向限位一直是结构设计里容易被忽略却直接影响设备运行稳定性的环节，这款套筒支架正是针对这类场景开发的支撑类零件。从实际使用场景来看，它既可以用在轻型皮带输送机的从动辊轴端支撑，替代传统的分体式轴承座降低装配复杂度，也能在小型气动工装里作为导杆的端部支撑座，承受导杆往复运动带来的径向载荷，还可在液压管路排布中作为硬管的端部固定支撑，避免管路因设备振动产生疲劳开裂。

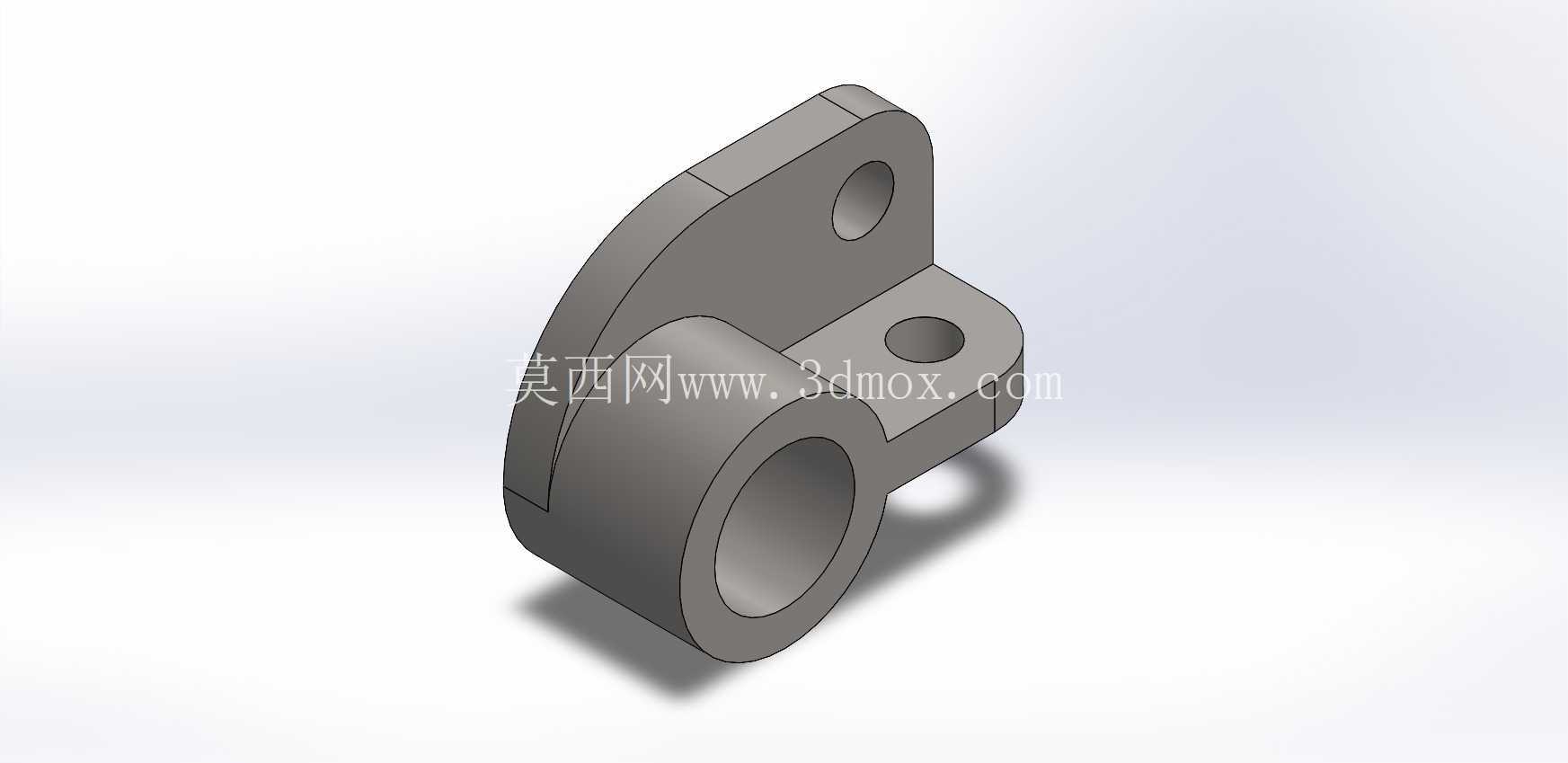

从功能特性上看，这款支架采用一体化铸造成型后做机加工的工艺路线，主体的套筒部分为通孔结构，内孔可根据适配的轴、杆、管道外径做对应公差配合，若用于旋转轴支撑可在内孔压装自润滑铜套或者微型深沟球轴承，若用于固定杆件或者管道则可直接采用间隙配合后加装顶丝锁紧，适配不同的使用需求。支架的安装部分采用带两个安装孔的折边结构，两个安装孔的孔位间距经过标准化设计，可适配市面上常规的铝型材安装槽距，也能直接通过螺栓固定在钢板焊接的设备机架上，不需要额外做安装转接板。支架侧面延伸出的带孔凸耳，可作为辅助限位结构使用，既可以安装传感器的感应片，也能穿装防转销钉，避免支架在承受大径向载荷时出现周向转动，也可作为管路走线的固定点，捆扎配套的线缆或者气管。

设计这款支架的时候，首先考虑的是载荷分布的合理性，套筒部分的壁厚根据常用的15-30mm直径轴类零件的径向载荷做了等强度优化，在安装面与套筒的连接位置做了大圆角过渡，避免应力集中导致支架在交变载荷下出现断裂，相比市面上常见的焊接式套筒支架，一体化的结构不存在焊接变形导致的内孔与安装面垂直度超差的问题，装配后轴的回转精度更高。安装孔的设计采用了一端圆孔一端长圆孔的组合，长圆孔的长度预留了2mm的安装调整量，既可以补偿机架加工时的孔位误差，也能在需要调整轴的平行度时做小范围的位置微调，降低了对机架加工精度的要求，适合中小批量非标设备的快速装配。

从安装边界尺寸来看，这款支架的套筒内孔公称直径适配20mm的标准光轴，套筒轴向长度为32mm，足够提供稳定的支撑长度，避免轴在支撑位置出现挠度变形；安装面的总宽度为48mm，两个安装孔的中心距为30mm，适配M6的内六角圆柱头螺栓安装，安装后支架的总高度为55mm，不会占用过多的设备安装空间，侧面凸耳的厚度为8mm，凸耳上的孔直径为6.5mm，可穿装M6的螺栓或者销钉。在实际选型使用时需要注意，若用于旋转轴的支撑，需要核算轴的径向载荷是否在支架的承载范围内，这款支架的额定静载荷为800N，适合轻型载荷的使用场景，若载荷超过该值则需要加厚套筒壁厚或者更换更大规格的支架；安装时需要保证安装面的平面度不超过0.1mm，避免支架安装后出现变形导致内孔卡滞，若安装面为焊接面，需要预先铣平安装位置再固定支架。

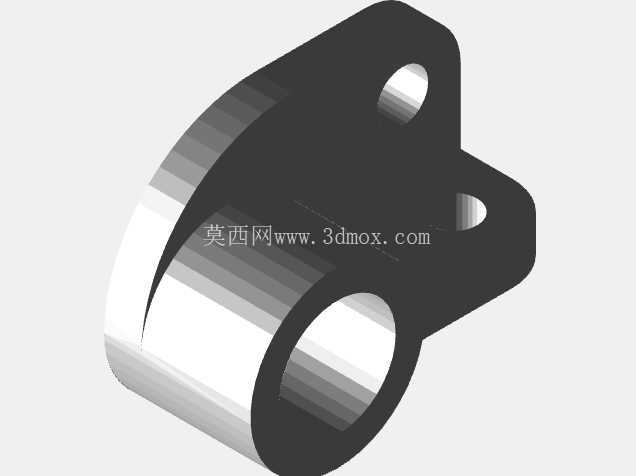

在三维建模过程中，这款支架的建模逻辑遵循从功能特征到工艺特征的顺序，首先绘制套筒的内孔与外圆轮廓，拉伸生成主体套筒结构，再绘制安装折边的轮廓，与套筒主体做合并特征，之后添加侧面的凸耳结构，最后添加所有的圆角、倒角工艺特征，安装孔与凸耳上的孔采用拉伸切除生成，建模过程中所有的尺寸都标注了公差配合要求，内孔采用H7公差适配轴承或者轴的配合，安装孔采用H12公差方便螺栓穿装，所有的棱边都做了C1的倒角，避免安装时划伤操作人员，也能去除机加工产生的毛刺。
