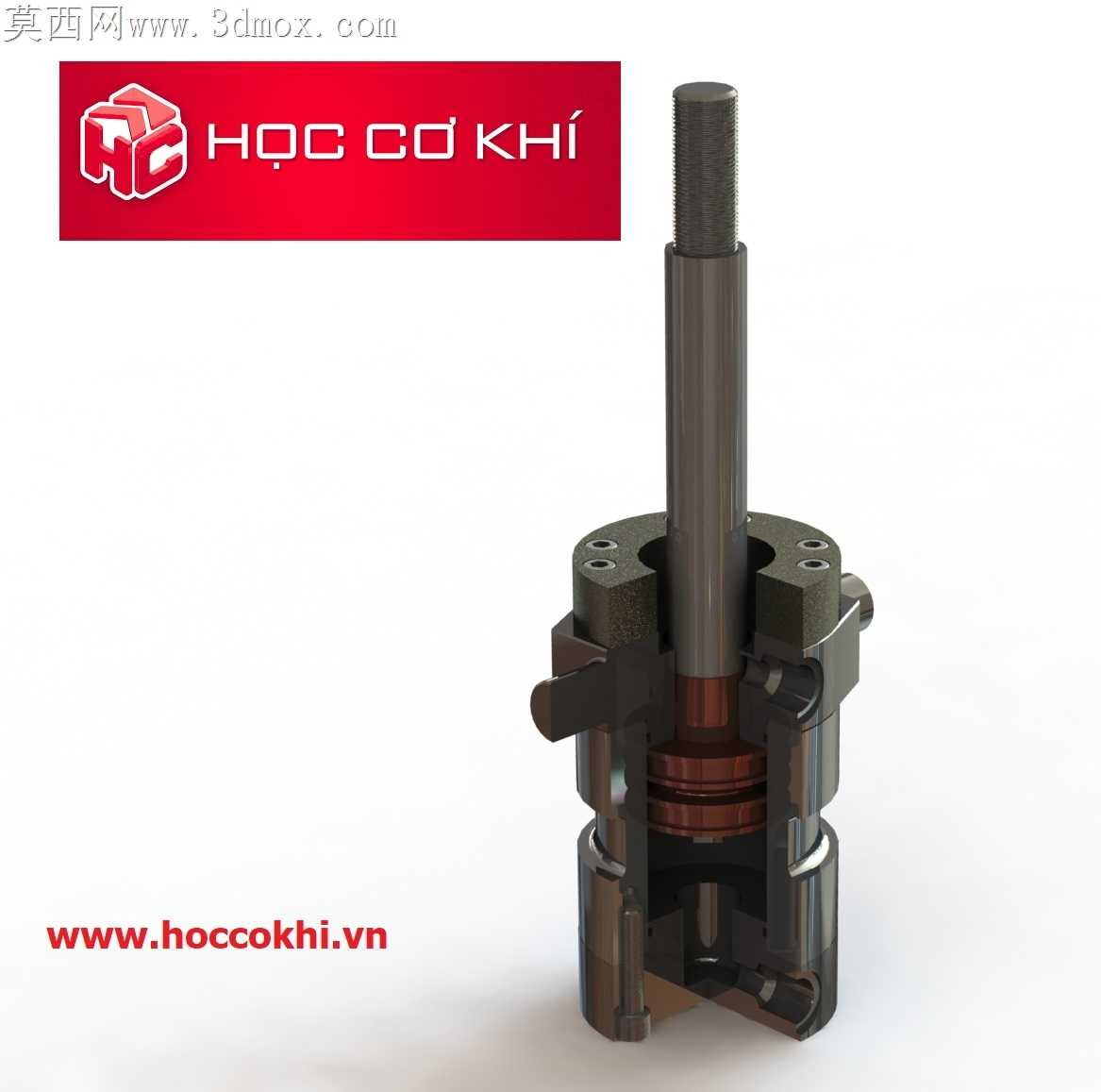

剖视展示型拉杆式液压油缸结构

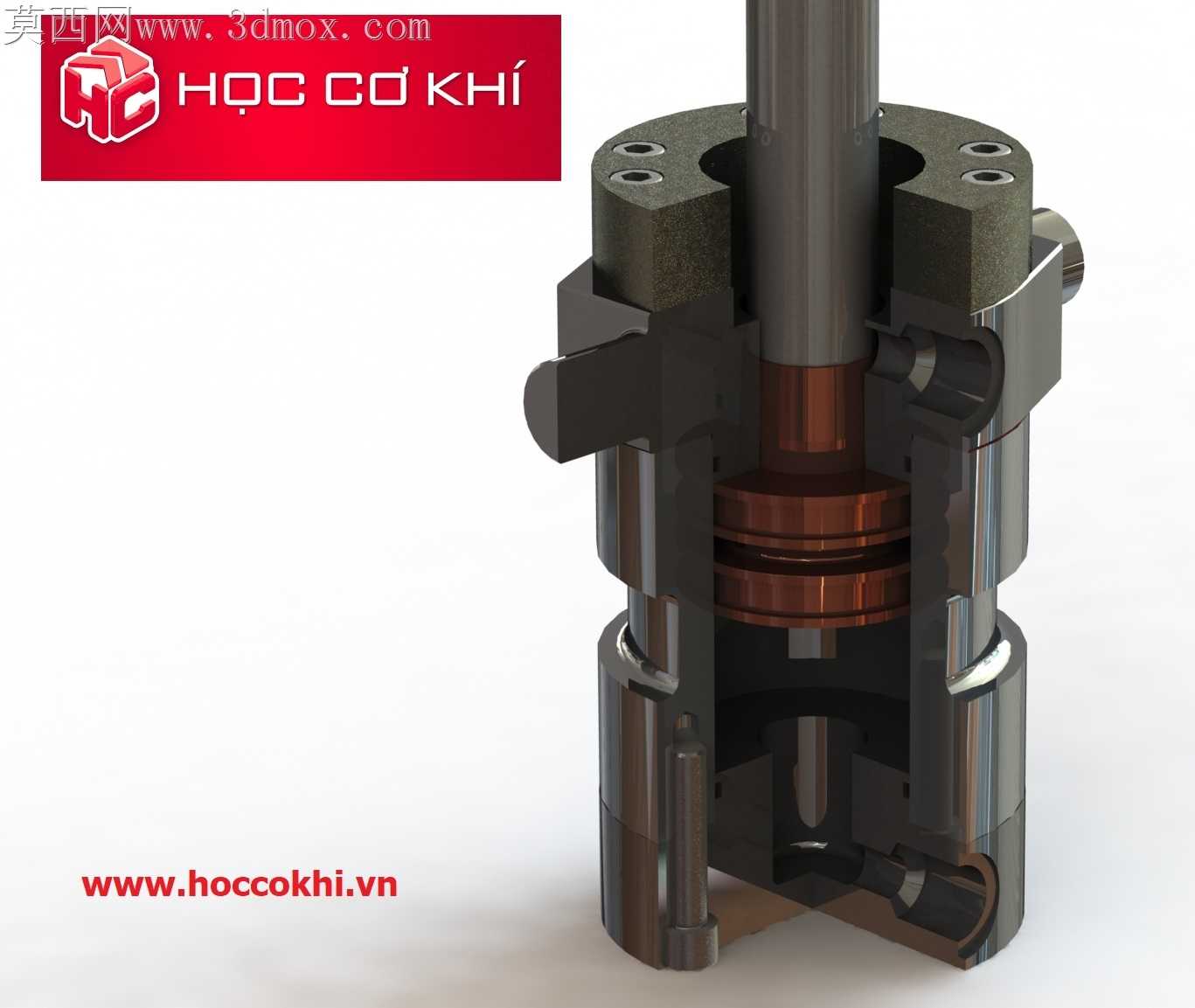

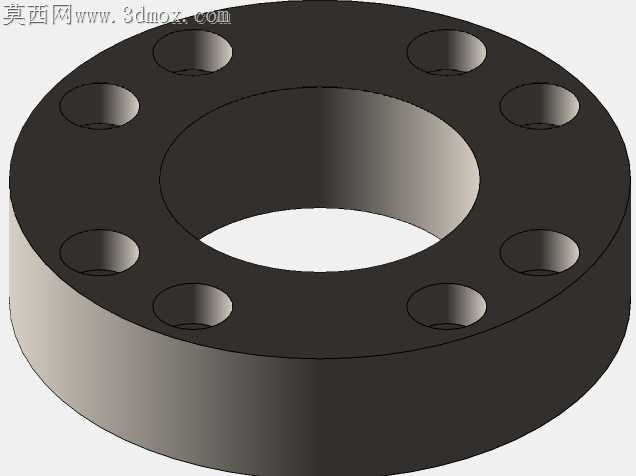

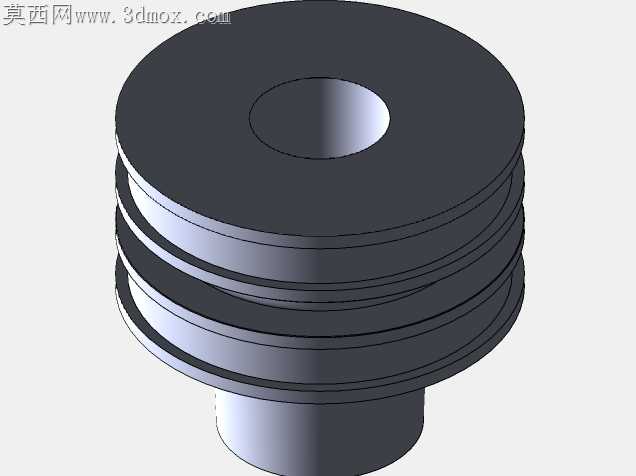

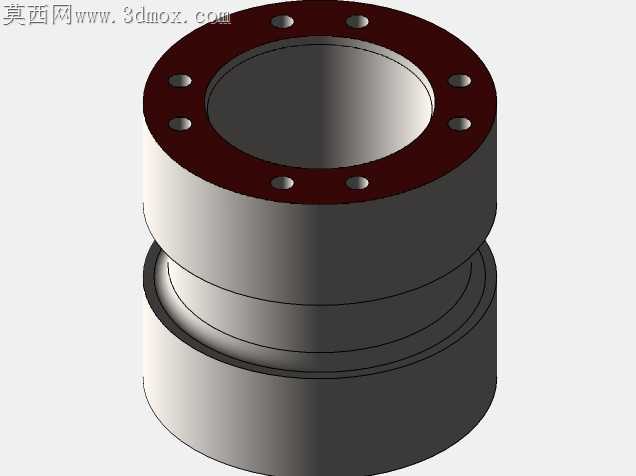

这款液压执行元件的剖视结构，完整呈现了拉杆式双作用液压缸的内部装配逻辑，这类元件广泛应用在工程机械举升机构、机床工装夹紧回路、自动化生产线工位推移、重型设备载荷顶升等场景中，作为液压系统的末端执行部件，它承担着将液压油的压力能转换为直线往复机械能的核心作用，可稳定输出大推力直线动作，相比气动执行件具备更高的载荷承载能力与运动刚性，相比电动推杆具备更强的过载耐受能力与更平顺的调速表现。从结构设计来看，这款油缸采用了缸筒与端盖通过外置拉杆锁紧的经典结构，剖视视角清晰展现了活塞与活塞杆的同轴装配关系、活塞上的多道密封沟槽布局、缸筒内壁的精加工配合面、进出油道的开设位置，以及杆端导向套的支撑结构。设计过程中，活塞与缸筒的配合间隙经过严谨计算，既保证运动过程中无卡滞，又能通过密封件建立可靠的压力容腔，避免内泄影响输出效率；导向套部分采用了复合支撑与密封组合的设计，既能承受活塞杆运动过程中的径向偏载，又能防止杆端带油造成的液压油泄漏与外部杂质侵入缸体内部。从安装边界来看，这款油缸的缸体外部为规则圆柱结构，端盖处预留了标准安装孔位，可适配法兰安装、铰轴安装、脚座安装等多种连接方式，活塞杆伸出端可根据负载需求搭配不同规格的连接接头，整体径向尺寸紧凑，可在空间受限的设备布局中完成安装。在功能特性上，双作用的结构设计可实现活塞杆伸出与缩回两个方向的液压驱动，无需额外的回程复位机构，活塞上的多道密封分别承担了封油、导向、防尘的不同作用，可在常规中低压液压系统中长期稳定运行，缸体外部的拉杆结构不仅简化了缸筒与端盖的加工工艺，也方便后期维护时的拆解与密封件更换，大幅降低了设备运维的成本与难度。这类结构的油缸在实际使用中，可通过调节进入油缸的液压油流量精准控制活塞杆的运动速度，通过调节系统压力控制输出推力的大小，能够适配不同载荷工况下的动作需求，是工业液压传动系统中应用范围极广的一类基础执行部件。
