工程机械用三联手动液压多路换向控制阀

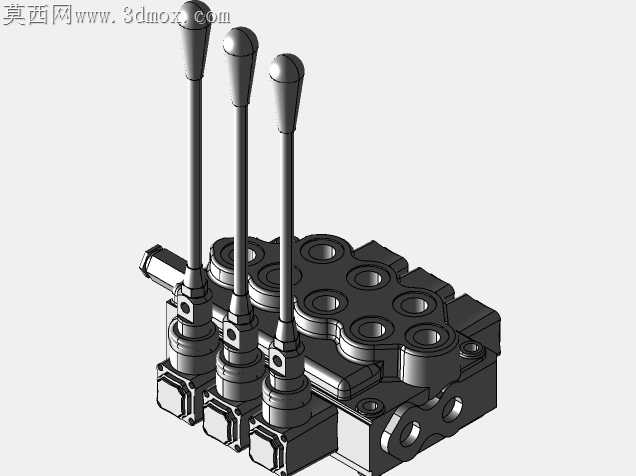

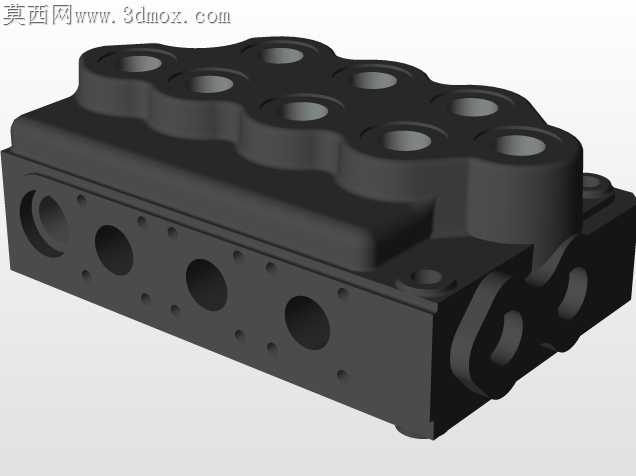

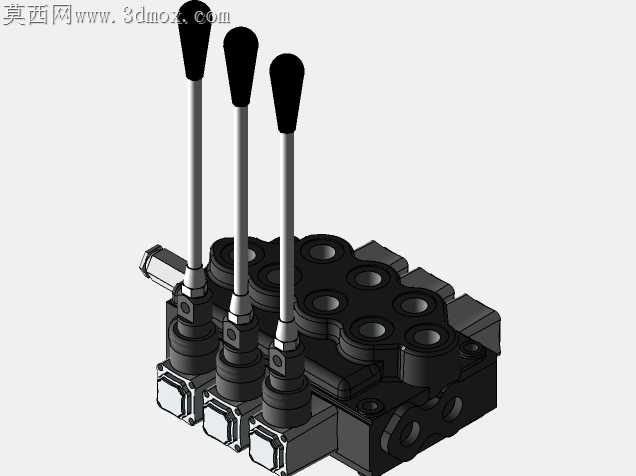

这款三联手动液压多路换向阀，主要应用于中小型工程机械、农业作业装备、特种工业车辆的液压执行机构控制场景，常见于小型挖掘机、装载机、高空作业平台、林业采伐机械以及固定式液压作业工位中，作为液压系统的核心操控单元，负责将操作人员的手动操纵指令转化为液压油路的通断与方向切换，精准控制对应液压油缸、液压马达的启停、运动方向与速度调节，实现工作装置的举升、下降、回转、夹紧等各类作业动作。产品采用整体式阀组集成设计思路，将三个独立的换向阀片集成在统一的阀体内，有效减少了外接管路的连接点，降低了液压系统的泄漏风险，同时缩小了阀组整体的安装占用空间，适配安装空间紧凑的设备布局需求。每联阀片都配置了独立的操纵杆，操纵杆采用长杆式设计搭配顶端防滑握持头，符合人体工程学操作角度，操作人员施力顺畅，长时间操作不易产生疲劳，每根操纵杆对应一路独立的液压回路，可实现多组执行机构的独立操控，也可根据作业需求进行复合动作操作，满足复杂作业工况的动作配合要求。阀组本体采用高强度铸铁材质加工而成，内部油路经过精密加工与去毛刺处理，油路流道设计平滑顺畅，能够有效降低液压油流经阀组时的压力损失，提升液压系统的整体传动效率，同时阀体内置的密封结构采用耐油耐磨的橡胶密封件，可在高压工况下保持稳定的密封性能，避免内泄、外渗问题出现。从安装边界来看，阀组底部设置了标准化的安装定位面与固定孔位，可直接通过螺栓固定在设备的安装支架上，进油口、回油口以及各联的工作油口均采用标准液压管螺纹接口，能够与常规规格的液压油管快速对接，不需要额外制作过渡连接件，适配市面多数中低压液压系统的管路布局。阀组的操纵杆伸出长度经过合理设计，既保证了足够的操作力矩，又不会与周边的设备护板、操纵台结构产生运动干涉，各操纵杆的操作行程设置在合理区间，档位清晰，中位、换向位置的定位手感明确，能够让操作人员精准感知阀组的工作状态，避免误操作。在功能特性上，该阀组具备良好的压力保持性能，当操纵杆处于中位时，各工作油路可实现可靠锁止，防止执行机构在负载作用下出现自行沉降、窜动的问题，保障作业过程的安全性，同时阀组内置的溢流保护结构可在系统压力超过设定阈值时自动溢流卸压，避免液压系统因压力过载出现元件损坏。
