压铸工艺用异形流道结构设计

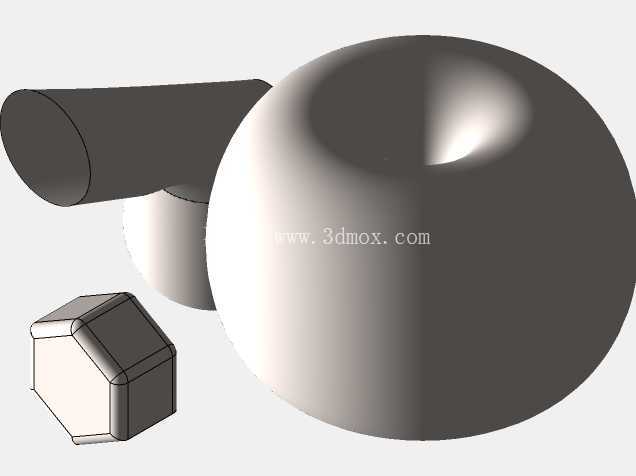

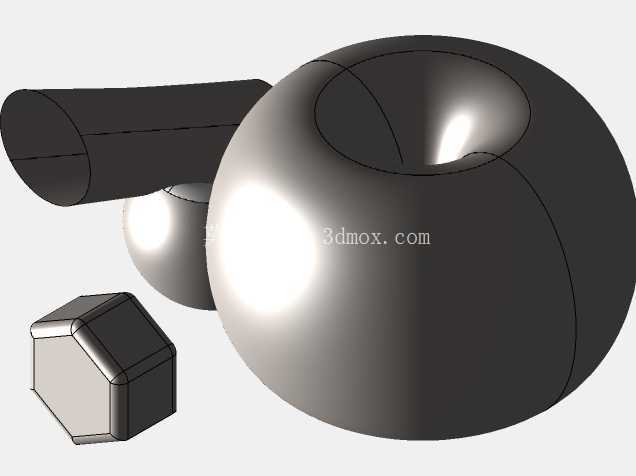

　　这套结构针对压铸成型环节的进料与型腔衔接需求设计，核心解决厚壁异形件压铸过程中金属液填充不均、局部卷气的常见问题。日常压铸生产中，很多带大圆弧厚壁特征的压铸件，容易在圆弧顶部出现冷隔、缩孔缺陷，根源在于金属液进入型腔后的流态不可控，直冲型腔壁后形成紊流，裹入的气体无法在充型瞬间排出，冷却后就会在工件内部形成气孔，直接影响成品的气密性与结构强度。设计这套结构时，首先从进料方向做了调整，没有采用常规的正对型腔中心的直进料方式，而是将流道出口做了斜切导向，让金属液进入型腔后先沿着圆弧型腔的内壁做圆周铺展，顺着壁面逐步填充整个厚壁区域，避免液流直接撞击型腔对面的壁面形成反向涡流。

　　流道的截面尺寸做了渐变处理，从连接压铸机喷嘴的起始端到进入型腔的末端，截面按照1:0.7的比例逐步收窄，保证金属液在流道内保持稳定的充型速度，不会因为截面突然变化产生流速骤降导致的冷料提前凝固。旁边的多边形冷料穴设计，是为了存储最先进入流道的低温冷金属，避免这部分冷料进入型腔后在工件表面形成冷隔缺陷，冷料穴的位置设置在流道的转折处，利用金属液流动时的惯性，让温度较低的前端金属液直接冲入冷料穴，不会随主液流进入型腔。整个型腔的圆弧曲面做了连续的曲率过渡，没有出现曲率突变的折角，避免金属液在折角处出现流速停滞，导致局部填充不足。

　　安装边界上，这套结构的流道接口尺寸匹配常规卧式冷室压铸机的喷嘴规格，安装时不需要对设备的进料法兰做额外改造，直接对齐定位销孔即可完成装夹，型腔部分的外轮廓尺寸适配常用的模架安装槽，不需要额外定制模架，能直接套用标准模架压缩生产准备周期。实际生产验证中，这套结构充型时的金属液流态平稳，卷气概率比常规直进料结构降低六成以上，厚壁区域的缩孔缺陷率控制在较低水平，后续的机加工余量也能控制在单边1.5mm以内，减少了后续机加工的材料去除量，降低单件生产的能耗与工时。设计时还考虑了脱模的便利性，所有与铸件接触的型面都做了1度的脱模斜度，流道的转折处做了圆角过渡，避免开模时拉伤铸件表面，不需要额外做表面抛光处理就能满足常规压铸件的外观要求。针对不同壁厚的同类产品，只需要调整流道末端的出口宽度，就能适配不同充型速度的要求，不需要重新制作整套模具，只需要更换流道镶件即可完成调整，能大幅降低多品种小批量生产时的模具成本。
