压铸成型金属封装方盒结构设计

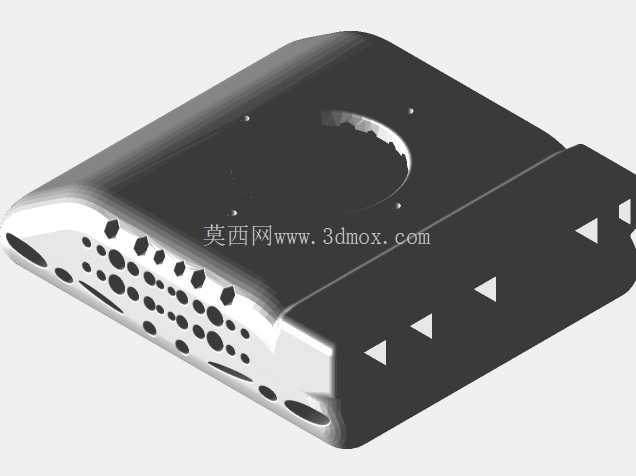

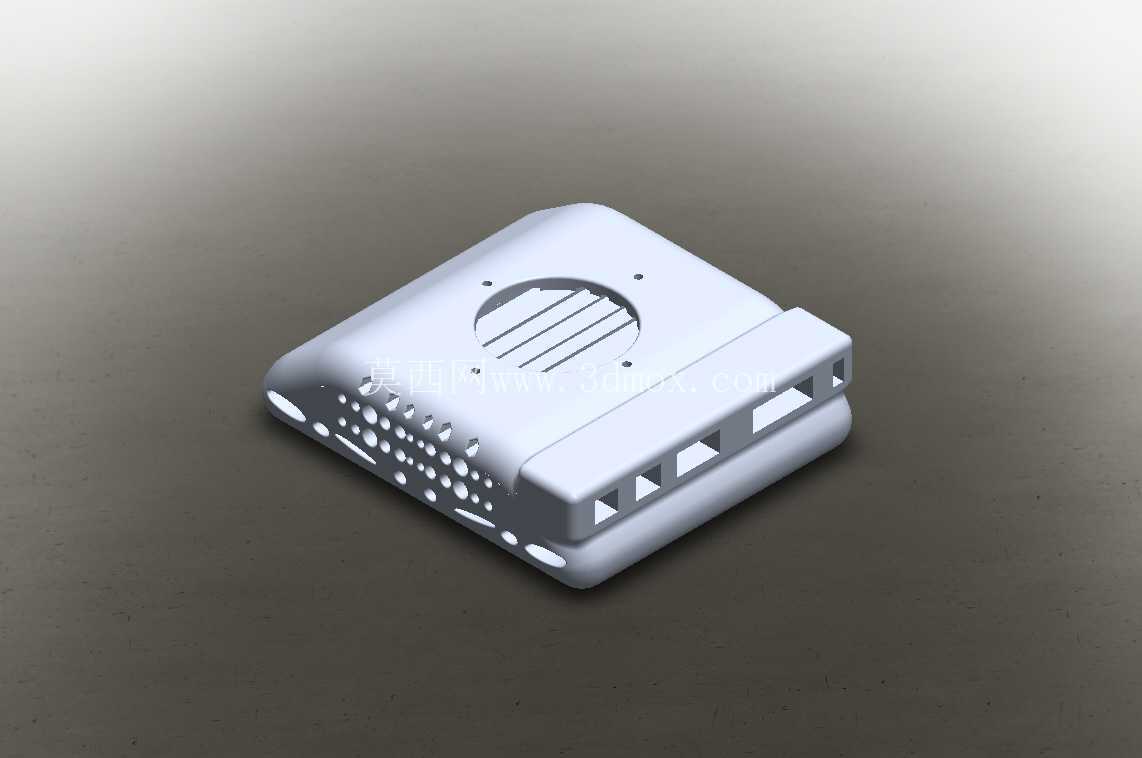

　　这款压铸件盒体结构，主要面向小型电子元器件封装、精密五金模块防护类场景使用，日常在工业传感模块封装、小型接线端子防护、便携电子设备金属外壳这类工况中十分常见，区别于注塑类盒体，金属压铸的盒体能提供更好的电磁屏蔽性能与抗冲击能力，在存在轻度油污、少量粉尘的工业现场环境下，能对内部装载的核心元件形成可靠防护。从结构设计逻辑来看，盒体采用一体式压铸成型思路，主体为方正腔体结构，侧壁做了均匀的壁厚过渡，避免压铸过程中出现局部缩孔、冷隔缺陷，盒体边缘预留的拼接止口，能够和配套盒盖形成精准配合，不需要额外增加定位销就能实现装配对齐，侧壁上排布的凹槽结构，一方面是为了提升盒体整体的结构刚度，减少薄壁压铸带来的形变问题，另一方面也可以作为内部元件的限位卡槽，直接固定小型PCB板或者绝缘衬垫，省去额外的固定支架结构。

　　盒体表面的弧形标识区域，是在压铸模具上直接做的蚀纹处理，成型后不需要二次印刷就能形成品牌标识区域，减少后续表面处理工序。在安装边界的考量上，这款盒体的外部轮廓做了圆角过渡，没有尖锐的棱角，既避免压铸过程中出现锋边，也能在装配到设备内部时不会划伤相邻的线束或者元件，盒体底部预留的平整安装面，可以直接通过胶粘或者点焊的方式固定在设备基板上，也可以根据实际使用需求在对应位置追加攻丝孔，实现螺丝固定。

　　从实际使用的功能特性来看，这款压铸盒的合模缝位置做了错位止口设计，装配后能够阻挡大部分飞溅的液体与粉尘侵入内部，满足基础的IP54防护等级需求，盒体内部的腔体边角都做了工艺圆角，方便压铸过程中铝液或者锌液的流动填充，减少成型后的边角缺料问题，同时也不会在内部形成应力集中点，在受到外部冲击时不容易出现开裂。设计过程中针对压铸工艺的特性，对所有脱模方向的结构都做了合理的拔模斜度，侧壁上的凹凸结构都沿着脱模方向排布，没有出现倒扣结构，不需要设计复杂的抽芯机构就能完成模具开模，能够有效降低模具的制造成本，也能提升量产时的成型合格率，减少后续的飞边打磨工作量。

　　盒体侧壁的厚度控制在均匀的1.5mm区间，既保证了足够的结构强度，也不会因为壁厚过大导致压铸周期变长，同时控制了零件的整体重量，适合对重量有要求的便携类设备使用。在实际选型适配的时候，需要注意这款盒体的内部净空尺寸，要给内部装载的元件预留至少0.2mm的装配间隙，避免因为压铸件的尺寸公差导致元件无法装入，同时如果需要在盒体上追加出线孔，要尽量布置在侧壁的平面区域，避开结构加强筋的位置，防止钻孔时破坏盒体的结构强度。这类压铸盒相比钣金弯折的盒体，生产效率更高，批量一致性更好，不需要做弯折焊接工序，表面的致密压铸层也有更好的抗腐蚀能力，经过简单的喷丸或者氧化处理后，就能直接投入使用，适合大批量的工业配套场景。
