两串20A平衡型锂电池保护电路板

在便携储能、小型电动工具、手持数码供电这类需要两串锂电池组供电的场景里，保护板是决定电池组循环寿命与使用安全的核心部件，这款20A电流规格的平衡型保护板，正是针对中小功率锂电供电需求做的结构优化设计。从实际选型适配的角度看，它的持续工作电流上限设为20A，能够覆盖多数手持电动螺丝刀、便携补光灯、小型户外移动电源、两轮滑板车副电池这类设备的峰值放电需求，不会因为短时电流冲击触发过流保护切断输出，同时30mA的均衡电流设置，刚好匹配单节容量在2000mAh到5000mAh区间的18650或软包锂电芯，在充电末期能快速修正两节电芯的电压差，避免单节电芯过充提前衰减，也能防止放电过程中某节电芯率先过放导致整组电池报废。

做结构设计时首先要考虑的就是安装边界，这款板卡的外形尺寸严格控制在48*20mm，属于狭长型布局，刚好能塞进两节并排排布的18650电芯侧面空隙，不需要额外占用电池包的径向空间，做电池包结构排布时，只需要在电芯组侧边预留出0.5mm的装配间隙，就能顺利将板卡滑入安装位，不需要额外做固定支架的避让设计。板卡上的功率器件全部采用贴片式MOS管排布在板身两侧，焊接时引脚与焊盘的接触面积做了加宽处理，大电流放电时的热量能通过焊盘快速分散到PCB覆铜层，不会出现局部器件过热的问题，四个功率MOS分两组对称布置，分别管控充电与放电回路，导通内阻控制在毫欧级，持续20A放电时的板体温升不会超过25K，不需要额外加装散热片就能满足长期工作要求。

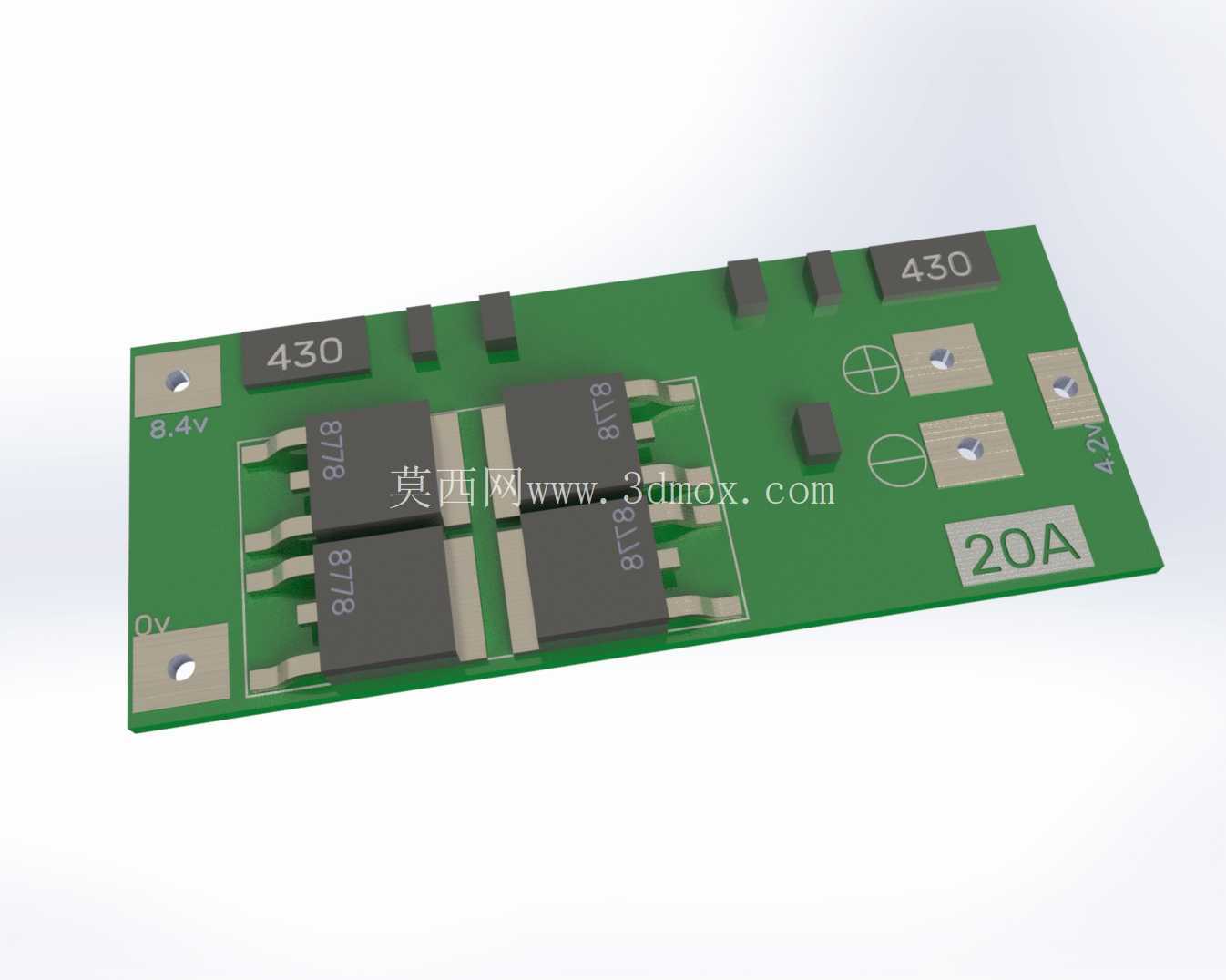

板卡上的接口标识做了清晰的丝印标注，0V、8.4V、4.2V的接线点位分别对应电池组总负、总正以及中间电芯串联节点，生产组装时工人不需要对照原理图就能快速完成接线，能有效减少接反线导致的板卡烧毁问题。板身四个角预留的安装孔位直径适配M2规格的自攻螺丝，也可以直接用高温环氧胶粘贴在电芯组侧面，两种安装方式都能满足不同生产工艺的需求，不管是小批量手工组装的电池包，还是流水线量产的标准化电池组，都能适配对应的装配流程。

从功能逻辑上看，这款保护板的均衡触发阈值设置在单节3.5V以上，也就是充电过程中当任意一节电芯电压达到均衡启动值时，对应支路的均衡电阻就会接入，分流该节电芯的充电电流，直到两节电芯的压差缩小到20mV以内才会停止均衡，相比无均衡的保护板，能让整组电池的有效容量提升10%到15%，循环寿命延长至少30%。过流保护的触发延时设置在100ms，既能躲过电机启动这类短时大电流冲击，又能在输出短路时快速切断回路，避免电芯大电流放电引发安全问题，过充保护电压设为4.25V每串，过放保护电压设为2.5V每串，都是行业通用的磷酸铁锂之外的液态锂电芯标准保护阈值，不需要额外调整参数就能直接适配常规钴酸锂、三元体系的两串锂电芯。

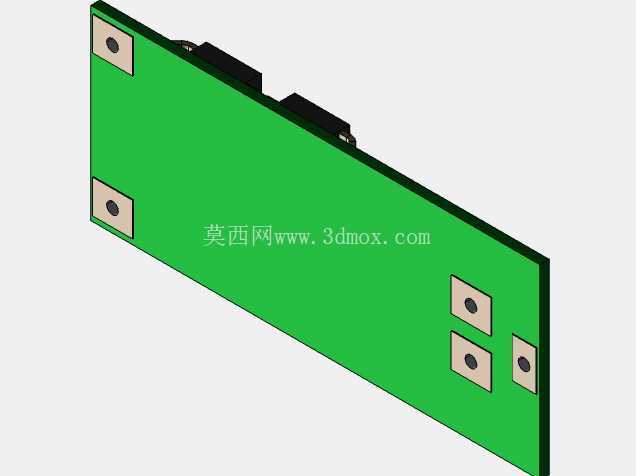

在做三维建模的时候，板卡上的所有器件高度都做了1:1还原，最高的电解电容器件高度不超过5mm，做电池包外壳结构设计时，只需要在板卡对应位置预留6mm的内部净高，就不会出现器件顶壳的问题，板边到最外侧器件引脚的距离留了1mm的安全间距，组装时即使有轻微的位置偏移，也不会出现器件与电池外壳金属部分接触短路的风险。丝印层的20A、430标识以及正负极标识都按照实际板卡的位置做了还原，在做整机装配模拟的时候，可以直接通过模型确认接线点位的朝向，优化出线方向，避免组装后导线弯折角度过大导致的线芯断裂问题。
