便携式数码设备内置CT-3650锂电池结构设计

　　这款CT-3650规格的内置锂电池，主要面向手持便携数码终端、小型工业检测手持设备、便携数据采集器这类对供电体积有严格限制的场景设计，这类设备往往需要在有限的机身内部空间里，兼顾续航能力与结构安装的可靠性，不能占用过多主板与结构件的排布空间。从结构设计逻辑来看，整体采用长条薄型化的壳体布局，壳体边缘做了圆弧过渡处理，一方面是为了适配多数手持设备内部的圆角安装腔，避免硬直角在装配时刮伤机身内部的排线或者绝缘层，另一方面圆弧结构也能提升电池封装后的抗挤压能力，在设备受到轻微外力挤压时，圆弧边缘可以分散应力，避免壳体变形刺破内部卷芯引发安全隐患。

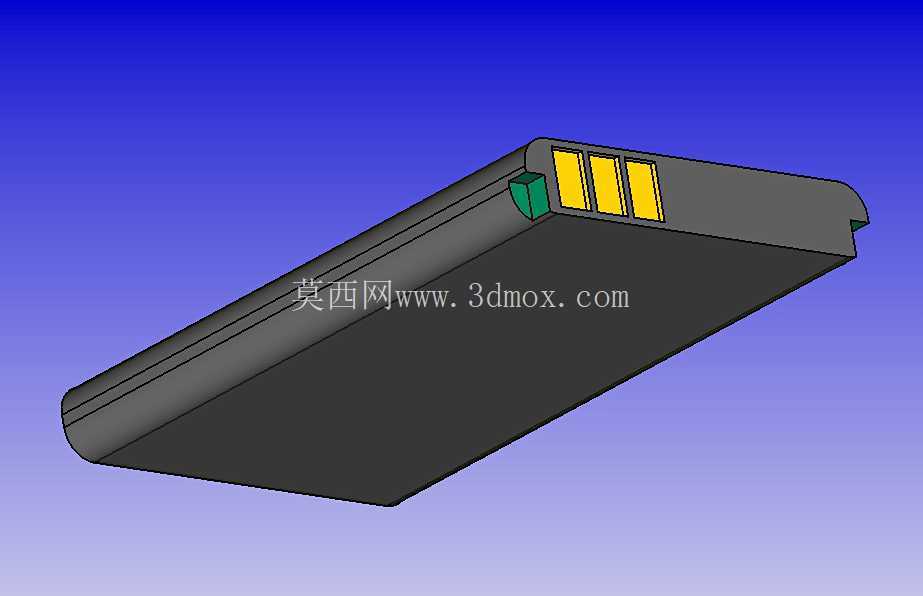

　　电池端部的三个镀金接触弹片是整组电池的电能输出极，弹片采用等间距排布设计，间距公差控制在0.1mm以内，适配设备主板上对应的弹片接触座，装配时不需要额外焊接引线，直接顺着设备内部的安装导轨推入即可完成电性连接，这种接触式设计也方便后期售后维护时的电池更换，不需要拆解主板上的焊接点，降低维修操作对主板元器件的损伤风险。端部的绿色塑胶定位块是装配时的导向定位结构，推入电池时，这个定位块会先卡入机身内部对应的定位卡槽内，确保三个接触弹片能精准对准主板上的接触点，不会出现装反、偏移导致的接触不良或者正负极短路问题，定位块的高度比接触弹片低0.2mm，既不会干涉弹片与触点的压接，又能在推入过程中限制电池的左右窜动。

　　从安装边界来看，电池整体厚度控制在6.5mm左右，长度适配3650规格对应的机身仓尺寸，壳体表面做了哑光绝缘包覆处理，不需要额外包裹绝缘麦拉片就能满足机身内部的绝缘要求，减少了装配时的辅料工序。电池的尾部做了微翘的弧形收边，这个结构是为了适配部分手持设备尾部的弧形机身轮廓，让电池装入后能完全贴合机身内壁，不会出现局部凸起导致的机身外壳装配缝隙不均的问题。在实际选型适配时，需要注意电池安装仓的内部净空尺寸要比电池本体单边预留0.15mm的装配间隙，避免壳体加工公差导致电池无法顺利推入，同时接触弹片的压缩行程要控制在0.3mm以内，压缩量过大容易导致弹片疲劳失效，压缩量过小则会出现接触电阻过大、供电不稳定的问题。

　　这类薄型长条电池的结构设计，核心是在有限的体积内最大化利用内部空间容纳电芯卷芯，同时通过端部的定位与接触结构，简化装配流程，提升连接可靠性，相比传统带引线焊接的电池结构，这种直插接触式的设计更适合批量自动化装配，能有效提升产线的装配效率，减少人工焊接带来的虚焊、漏焊等质量问题。在结构强度设计上，电池壳体采用0.3mm厚的镀镍钢壳冲压成型，壳体侧面做了微内凹的加强筋结构，在不增加壳体厚度的前提下提升了壳体的抗弯折能力，避免电池在装配或者使用过程中因为弯折导致内部卷芯错位。接触弹片的基材采用铍铜材质，表面镀金厚度控制在0.3μm，既能保证长期使用后的接触导电性，又能抵御手持设备内部潮湿环境带来的氧化问题，确保设备在不同温湿度环境下都能稳定供电。
