12位可寻址RGB环形LED光源组件

做嵌入式设备配套光源结构设计快八年，这类环形可寻址RGB模块我前后经手过不下二十个版本，从最早的共阳直插灯珠拼接到现在集成驱动IC的成品模组，结构适配的坑踩过不少。这次的12灯珠环形WS2812模组，是目前小型智能设备里用得最广的一类光源构型，先从实际应用场景说开，很多人第一反应是做装饰灯效，其实在工业和消费电子领域它的实用场景远多于装饰用途——比如小型视觉检测工位的同轴补光，12颗灯珠环形排布刚好能在中心留出镜头安装位，每颗灯珠独立寻址的特性，可以根据检测面的反光差异单独调整对应位置的灯珠亮度和色温，比传统固定亮度的环形光源适配性强太多，我之前做过的微型螺丝外观检测工位，就是用同款12灯环形模组替换了原来的单色环形灯，通过调整不同角度灯珠的红光占比，把螺纹缺损的识别准确率提了近17%。还有消费电子里的智能音箱状态提示、小型交互设备的光效反馈、甚至是DIY创客项目里的旋转时钟显示，都能看到这类环形模组的身影，它的环形结构天然适配圆形设备的面板布局，不会像条形灯那样需要额外弯折适配弧度。

再说到功能特性，这个模组用的是内置WS2812B驱动的灯珠，单颗灯珠就是一个独立的像素点，只需要一路IO口输出串行信号就能控制所有灯珠的色彩和亮度，灰阶能做到256级，也就是说单颗灯珠能实现千万级的色彩表现，比传统的RGB灯珠需要三路PWM控制的方案省了大量的IO资源，对主控的引脚占用极低，哪怕是最基础的8位单片机都能轻松驱动。供电是常规的直流5V，和绝大多数嵌入式设备的主控供电电压匹配，不需要额外做电平转换或者升压降压电路，这点在结构堆叠的时候省了不少电源走线的麻烦。

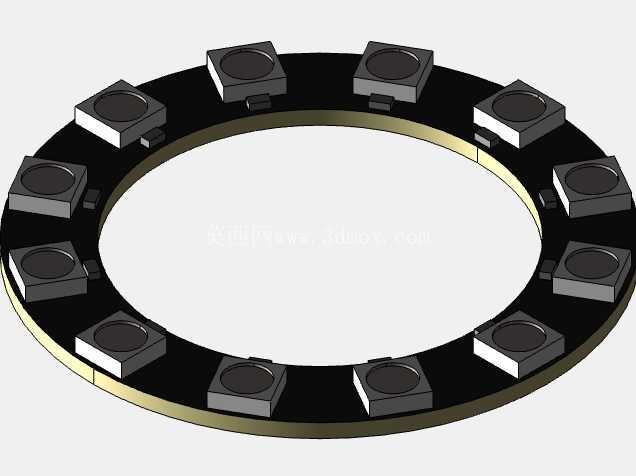

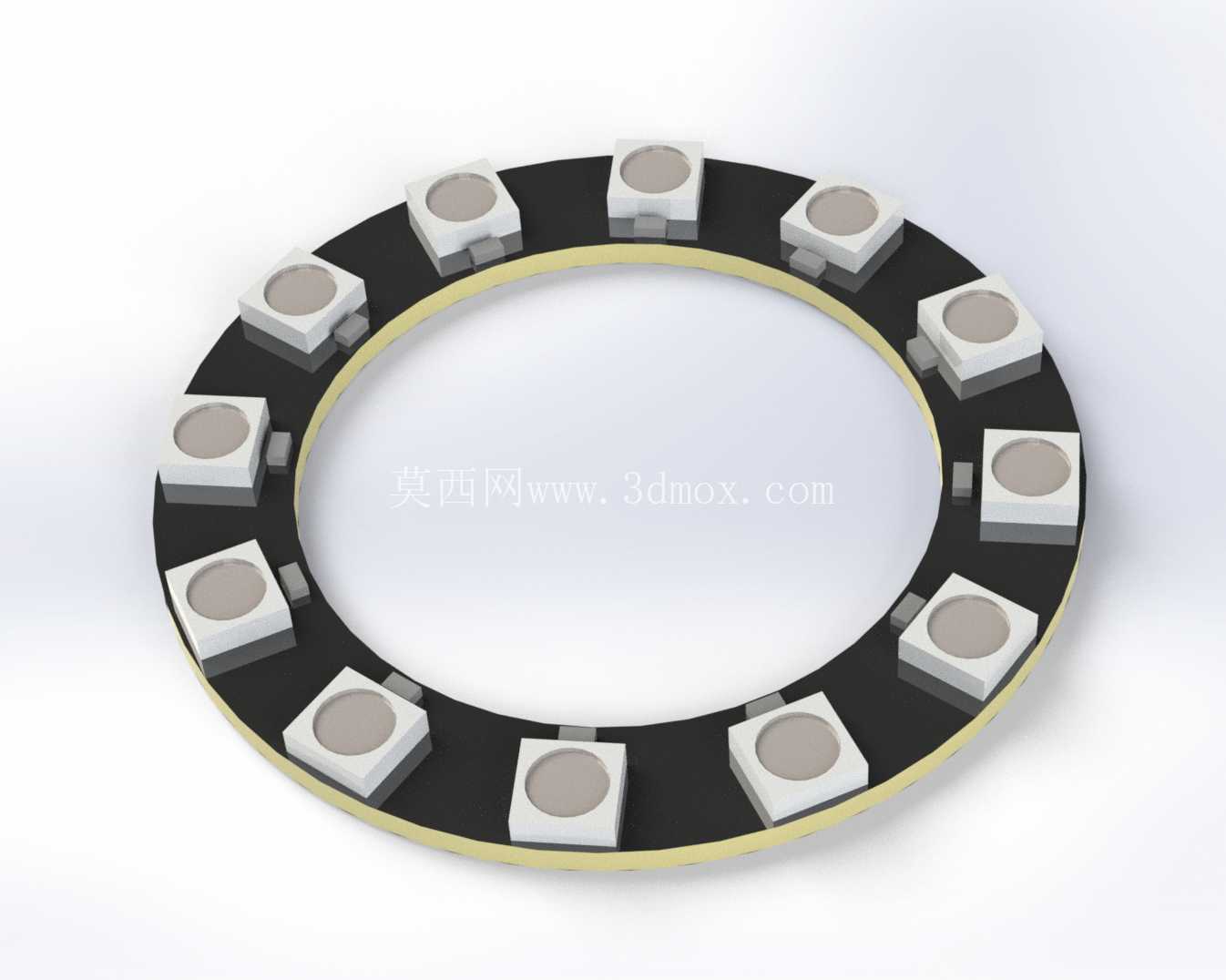

从设计思路上拆解这个模组的结构，首先是PCB板的环形构型，外径刚好适配常见的35mm圆形安装位，板厚控制在1.2mm，边缘做了半孔工艺处理，既可以通过排针插装焊接，也可以直接贴装在主板上，中心12mm左右的镂空区域，刚好能穿过M12规格的镜头或者按键转轴，不会和中心位置的结构件产生干涉。12颗灯珠沿环形等角度排布，相邻灯珠的夹角是30度，不管是做均匀补光还是做流水式光效，视觉上的过渡都很均匀，不会出现局部亮斑或者暗区。灯珠焊接在PCB的正面，背面预留了信号输入输出的焊盘，多个同规格模组可以首尾级联，只需要给第一个模组输入控制信号，就能同步控制几十上百个灯珠，扩展的时候不需要额外增加控制线路。

安装边界这块我在做结构适配的时候特意核对过尺寸，模组整体的厚度是3.2mm，其中灯珠本体突出PCB表面2mm，所以安装的时候需要在面板上预留至少3.5mm的下沉空间，如果要加柔光罩的话，还要额外留出1-2mm的柔光片安装位，柔光片和灯珠表面的距离控制在1.5mm的时候，光的漫反射效果最好，不会看到明显的灯珠光斑。安装孔位如果是用螺丝固定的话，PCB边缘预留了两个对称的1.7mm孔径安装位，适配M1.6的自攻螺丝，锁附扭矩不能超过0.1N·m，不然很容易把PCB拧裂；如果是用背胶固定的话，PCB背面的无元件区域刚好能贴一圈3M双面胶，粘贴前要注意把背面的焊盘做绝缘处理，避免和主板上的其他焊点短路。

实际做结构验证的时候还要注意几个细节，一是灯珠的发光角度是120度，做补光用途的时候，模组和被照射面的距离最好控制在10-30mm之间，距离太近会出现明显的环形光圈，距离太远光照度会不够；二是信号走线的长度，WS2812的信号是高速串行信号，板外走线长度最好不要超过30cm，如果需要长距离传输的话要在信号输入端加一个施密特触发器做信号整形，不然容易出现灯珠闪烁或者色彩错乱的问题；三是供电的电流冗余，单颗灯珠全亮白光的时候电流大概是20mA，12颗全亮的话总电流是240mA，所以供电线路的线宽至少要走0.5mm以上，避免大电流下压降过大导致灯珠色彩偏色。

之前有个项目把这个模组装在旋钮开关的底部，通过灯珠的不同颜色显示设备的运行状态，绿色是正常运行，黄色是待机，红色是故障，还能通过流水灯的转速显示参数调整的幅度，结构上刚好把旋钮的转轴从模组中心的镂空位置穿过去，整个组件的厚度不到5mm，装在设备面板上完全不突出，交互体验比传统的指示灯好很多。还有做小型氛围灯的时候，把三个这样的模组级联叠装，配合磨砂的透明外壳，能做出很有层次感的光效，而且因为每个灯珠都能独立控制，能实现很多固定色LED做不出来的动态效果。

从建模的角度来说，这个模组的三维模型需要准确还原灯珠的外形尺寸、PCB的厚度、焊盘的位置还有中心镂空的直径，不然做结构装配的时候很容易出现干涉，尤其是灯珠的高度，如果模型尺寸做小了，实际装配的时候灯珠会顶到面板或者柔光罩，尺寸做大了又会出现漏光的问题。另外PCB边缘的半孔位置也要准确建模，不然做焊盘封装的时候会对不上位置，影响后续的PCB设计协同。
