3D打印冷却风扇安装固定底座结构

　　在桌面级FDM3D打印机的散热系统搭建中，冷却风扇的安装固定一直是影响散热效率与设备运行稳定性的关键细节，这款适配3D打印机的冷却风扇底座，正是针对挤出头周边散热、电子元件仓通风等场景的实际安装需求设计的专用固定结构。从实际使用场景来看，3D打印机工作过程中，挤出头热端的散热风扇需要稳定的固定支撑，既要保证风扇出风方向精准对准散热鳍片或打印件冷却区域，又要避免固定结构与运动的打印平台、挤出机导轨产生干涉，同时还要适配3D打印工艺的成型特性，减少打印过程中的支撑用量，降低后期处理的工作量。

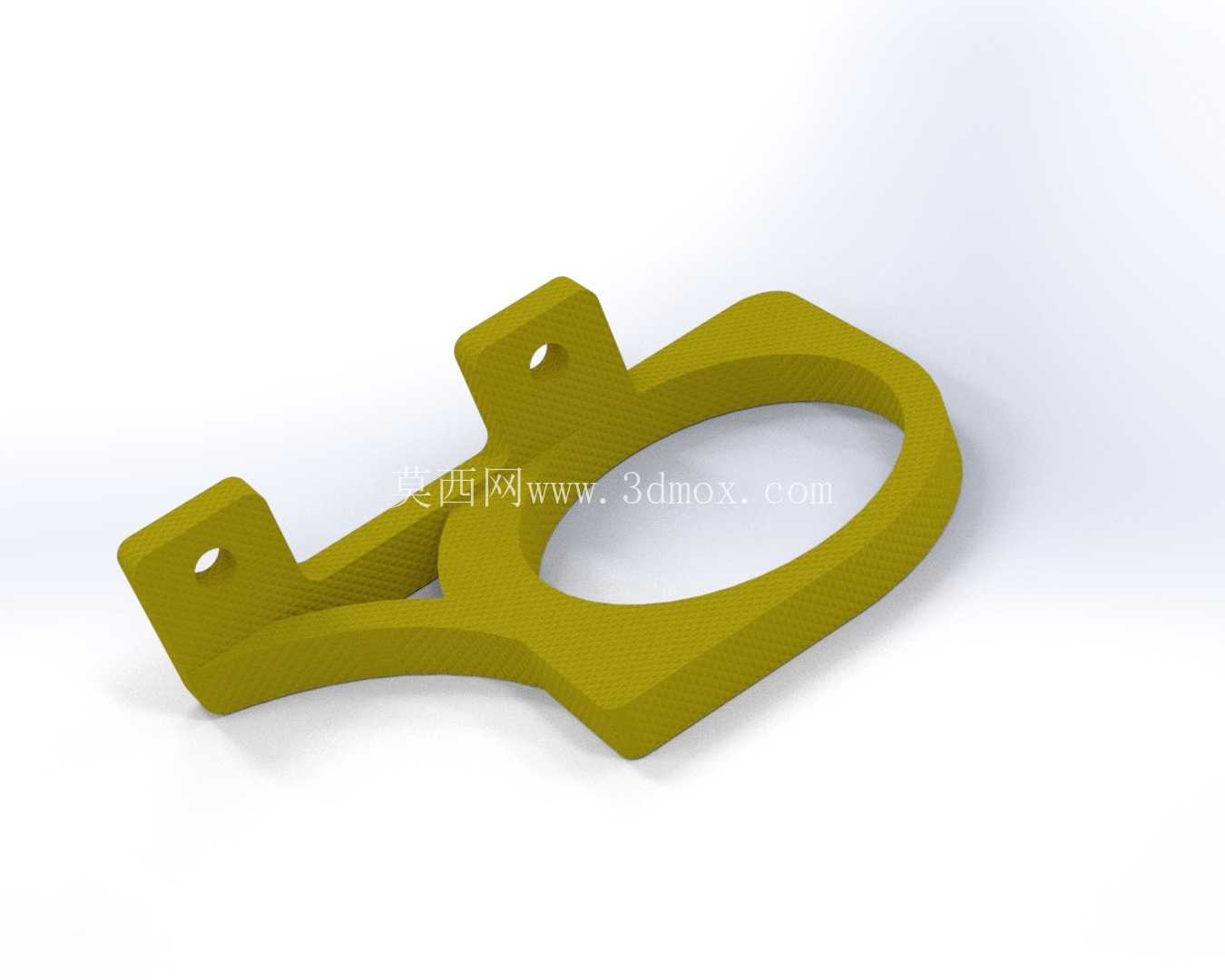

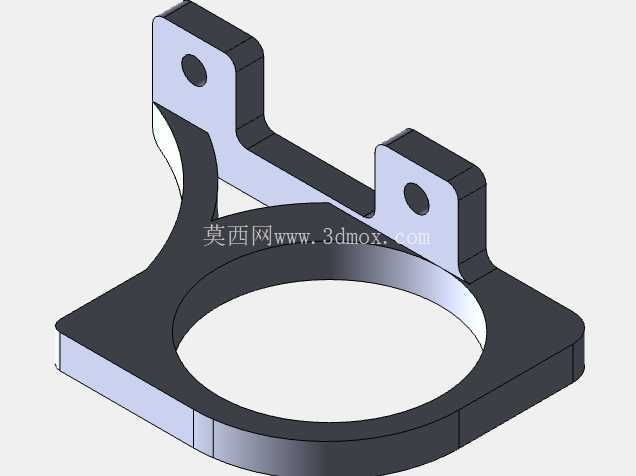

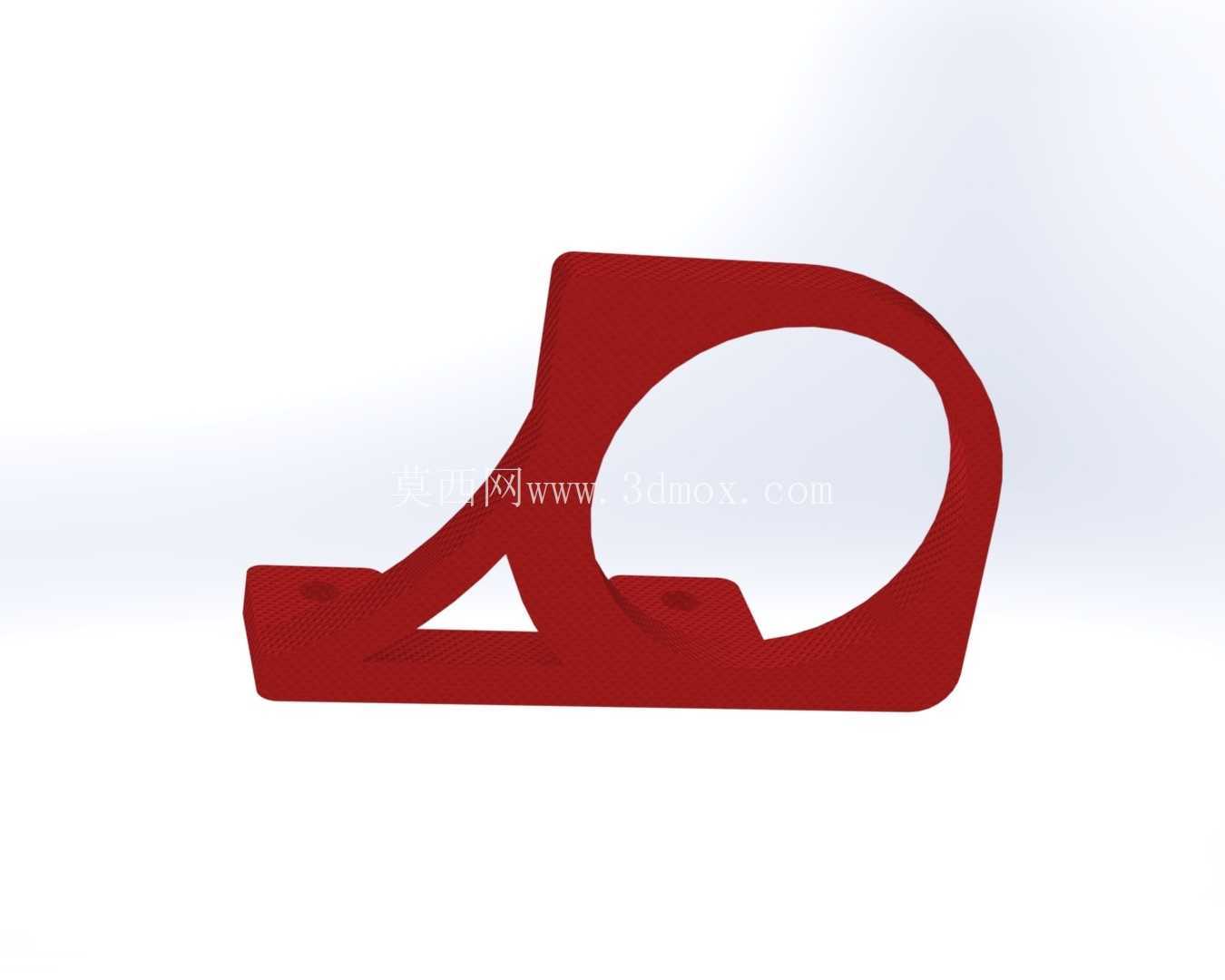

　　这款底座采用一体化弯折式的支撑结构，主体为环形的风扇安装位，环形内径匹配常规40mm规格轴流风扇的外轮廓尺寸，安装位周边预留的两个沉孔位置，对应风扇标准安装孔距，安装时可直接使用M3自攻螺丝或螺栓将风扇锁紧在底座上，沉孔设计可以让螺丝头部完全埋入结构内部，不会突出表面刮碰周边线材或运动部件。从结构受力角度来看，底座的支撑臂采用斜向加强筋连接底部安装面与上部风扇固定环，这种三角支撑结构可以在减少材料用量的同时，保证足够的结构刚性，避免风扇运行时的震动导致固定位偏移，也能减少长期使用后的结构形变。

　　底部的两个安装耳片为平直的贴合面，每个耳片上预留一个安装孔，孔位间距适配3D打印机挤出头支架的常规安装孔位，安装时可以直接将底座固定在挤出头的铝型材支架或者钣金安装位上，不需要额外加工转接件。设计过程中充分考虑了3D打印的工艺特性，整个结构没有大角度的悬空面，除了环形结构内侧的少量区域外，大部分位置打印时不需要添加支撑，打印完成后只需要简单去除少量支撑毛刺即可投入使用，结构的壁厚统一设置为2mm，既保证了足够的结构强度，又不会因为壁厚过大导致打印时间过长、材料浪费。从安装边界来看，整个底座的外轮廓最大宽度不超过50mm，高度方向从底部安装面到风扇环中心的距离为28mm，安装后风扇的出风面距离挤出头喷嘴的距离控制在15-20mm的合理区间，既可以保证冷却气流足够集中地作用在打印件刚挤出的耗材上，提升PLA等耗材的打印冷却效果，减少打印件翘曲、拉丝的问题，又不会因为距离过近导致气流干扰热端温度稳定，避免热端温度波动造成的堵头、耗材粘结不牢等问题。

　　在实际设备改装场景中，很多入门级3D打印机原厂配备的风扇固定架存在刚性不足、安装位置偏移的问题，长时间使用后容易因为风扇震动导致固定架断裂，或者风扇位置偏移造成冷却效果下降，这款底座的结构设计充分规避了这些常见问题，斜向的支撑臂可以分散风扇运行时的震动力，避免应力集中在结构弯折处，同时平直的安装面可以保证安装后风扇的角度完全符合设计要求，不需要安装后反复调整角度。除此之外，这款底座也可以适配电子仓散热风扇的安装需求，当需要在3D打印机的控制板仓加装散热风扇时，只需要调整底部安装孔的固定位置，就可以将风扇固定在仓体的通风口位置，保证控制板的驱动模块、电源模块等发热元件得到足够的风冷散热，避免高温导致的电子元件寿命下降、设备死机等问题。结构的边缘全部做了R1的圆角处理，既可以避免3D打印过程中尖角位置的翘曲问题，又可以防止安装时尖锐的边角划伤操作人员或者损坏线材表面的绝缘层。整个结构没有复杂的装配关系，单个打印件即可完成风扇的固定支撑，不需要额外的转接零件，降低了改装的成本与装配复杂度，对于3D打印爱好者和小型设备改装场景来说，这种结构简单、安装便捷、刚性足够的固定底座，能够很好地满足散热系统的安装固定需求，在保证散热效果的同时，提升设备运行的稳定性。
