步进电机压铸结构三维设计方案

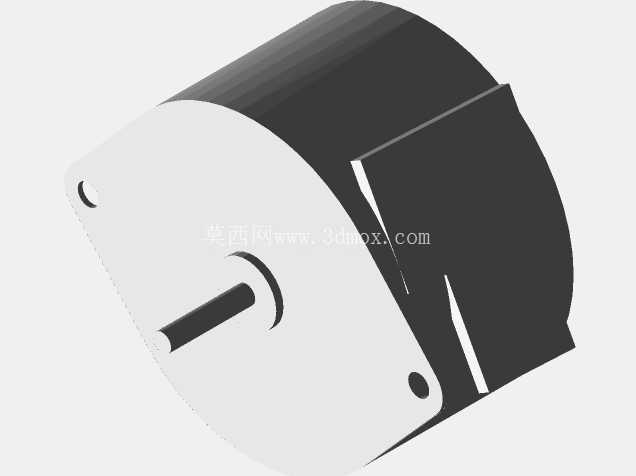

　　从结构设计逻辑来看，这个动力单元的壳体采用压铸工艺成型，本身就是兼顾批量生产成本与结构刚性的选择：压铸铝合金的壳体壁厚均匀，既可以给内部的定子绕组提供足够的防护，避免车间里的切削液、金属碎屑进入绕组造成短路，又能通过壳体外表面的自然散热面，把电机持续运行时产生的热量快速导出去，不用额外加装散热风扇就能满足中小负载工况下的温升要求。做三维建模的时候，首先要锚定的是输出轴的基准轴线，整个壳体的安装孔位、端盖配合止口都是围绕这条轴线做公差带约束的：前端面的两个固定安装孔采用对角布置，孔位的同轴度公差要控制在0.02mm以内，保证电机锁附在设备安装板上时，输出轴不会出现偏斜，避免后续连接的传动件出现单边磨损。在小型自动化装备、桌面级数控设备、3D打印传动单元这类对安装空间有严格限制的场景里，这类带压铸壳体的步进动力单元是核心执行部件，很多结构工程师在做整机布局时，最先要卡的就是这类动力件的安装边界——毕竟输出轴的同轴度、壳体固定孔的位置公差，直接决定了后续同步带轮、丝杠螺母副的装配精度，要是前期建模时没把安装面的配合余量留够，后期现场装调时很容易出现轴系卡滞、运行抖动的问题。输出轴本身做了扁位结构，这个细节是很多新手建模时容易忽略的——扁位的作用是和配套的带轮、联轴器形成周向固定，不用额外打顶丝孔就能传递额定扭矩，既减少了轴系加工的工序，又能避免顶丝长期受力松动造成的传动丢步。壳体的出线槽做了侧向开槽设计，这个结构是考虑到紧凑安装场景下的走线需求：如果出线方向在电机尾部，当设备安装板后方空间不足时，线缆会被挤压弯折，长期运行容易出现线芯断裂，侧向出线的结构可以让线缆顺着安装板侧面排布，预留足够的弯曲半径，适配更多狭小安装空间的布局要求。

　　从安装边界来看，这类电机的整体外轮廓是圆柱形，最大外径要和设备上的安装避让孔做0.5mm的间隙配合，既不能留太大间隙造成安装后晃动，也不能间隙过小导致装配时无法顺利装入；输出轴的伸出长度要匹配所连接传动件的轮毂厚度，伸出过长会导致轴端没有支撑出现挠曲变形，伸出过短则会让传动件的固定位无法完全贴合，传动时产生轴向窜动。在实际选型适配时，还要考虑压铸壳体的端面平面度：压铸成型后壳体端面的平面度要控制在0.03mm以内，这样和设备安装面贴合时才不会出现缝隙，避免运行时的振动传递到整机机架上，影响设备的整体运行精度。

　　很多做小型输送线、点胶设备的工程师在做结构设计时，会优先选用这类压铸壳体的步进动力单元，就是因为其一体化的压铸结构不需要额外做防护外壳，整机装配时只需要锁付两个对角的固定螺丝就能完成安装，大幅减少了装配环节的工作量；同时壳体本身的刚性足够，在电机频繁正反转、快速启停的工况下，不会因为壳体变形导致定子和转子之间的气隙不均匀，出现运行噪音大、输出扭矩不足的问题。建模过程中还要注意壳体上的定位止口尺寸，这个止口是和前端盖配合的基准，止口的配合公差要选过渡配合，既保证端盖装配后不会出现径向偏移，又能在后期维护时顺利拆解，不会因为配合过紧造成拆卸时壳体变形。输出轴的轴承位尺寸也要严格匹配标准轴承的内孔公差，保证轴承压装后不会出现内圈滑动，长期运行时不会因为轴承跑圈造成轴系磨损。这类动力单元的结构设计没有多余的冗余特征，每一处结构都是围绕实际工况的使用需求来的：比如壳体边缘的倒角，既可以去除压铸成型后的飞边毛刺，避免装配时划伤操作人员，又能在装入安装避让孔时起到导向作用，提升装配效率；输出轴端部的倒角也是同理，方便装配时顺利套入传动件，不会因为轴端的锐角刮伤传动件的内孔表面。

　　在做整机的三维布局时，还要预留出电机壳体的散热空间，虽然压铸壳体本身有不错的散热能力，但如果把电机完全包裹在密闭的结构舱里，还是会造成热量累积，导致电机温升过高出现退磁，所以建模时要在壳体周边预留至少5mm的空气流通间隙，保证热量能自然散出。对于做非标自动化设备的结构工程师来说，这类动力单元的三维模型是整机设计里的基础通用件，模型的尺寸精度直接决定了后续整机结构的设计合理性，要是模型的安装孔位、轴伸尺寸和实物有偏差，后期加工出来的安装板就会出现无法装配的问题，造成零件报废、项目周期延误，所以建模时每一处尺寸都要对照实际的装配需求来设定，不能只看外观轮廓做近似建模。
