CROUZET直流有刷减速齿轮电机结构

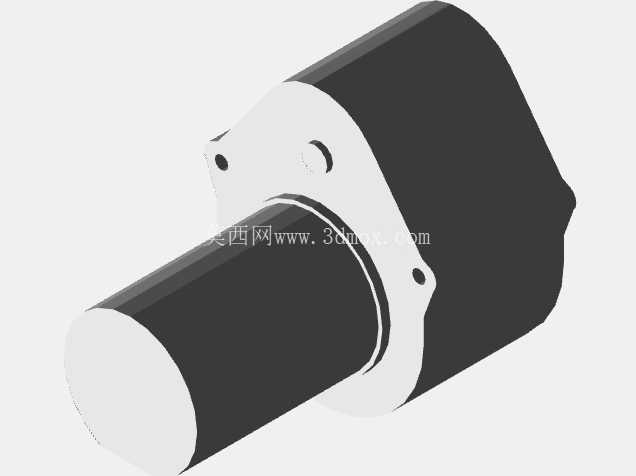

这款直流有刷减速电机的结构设计，核心围绕小空间内的低转速大扭矩输出需求展开，在小型自动化设备、智能传动终端、小型执行机构场景中应用广泛，比如自助终端的闸门驱动、小型输送线的动力单元、智能家具的电动调节结构、小型阀门的执行驱动端，都能见到这类减速电机的身影。从结构布局来看，电机本体与减速箱采用同轴偏置的排布方式，这种布局并非随意设计，而是在平衡输出轴位置、安装固定孔位、内部齿轮排布空间三者的约束下得出的最优解——如果采用完全同轴的直列排布，整体长度会超出多数小型设备的安装纵深限制，而这种偏置布局能在不牺牲减速比级数的前提下，压缩轴向的总长度，适配更多紧凑安装场景。

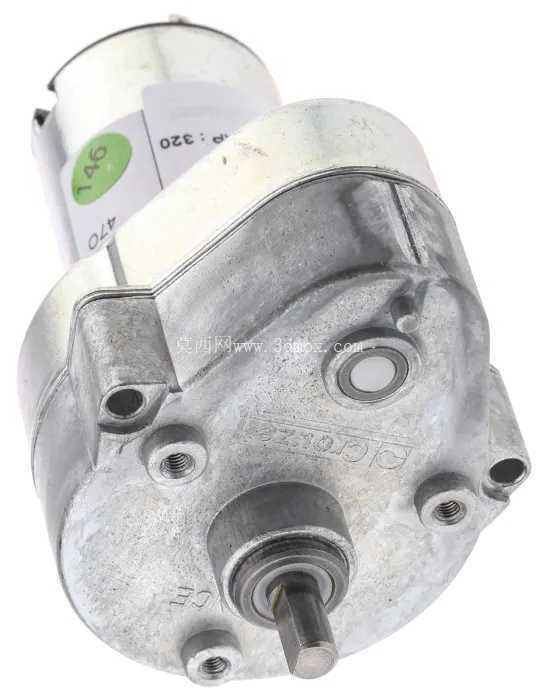

从功能特性上看，这款电机通过多级齿轮减速，将直流有刷电机本体的高转速低扭矩输出，转化为输出轴端的低转速大扭矩，内部齿轮组的排布经过齿隙优化，能在正反转切换时减少空程量，这对于需要精准位置控制的小型执行场景尤为重要，比如小型风门的开度调节、物料分拣机构的拨杆驱动，过大的齿隙会直接导致控制精度达不到设计要求。输出轴采用单出轴的D型截面设计，这种设计不需要额外的键连接，只需要配合带D型孔的传动件，就能实现扭矩传递，同时避免轴与传动件之间的周向打滑，在小扭矩传动场景下，这种结构比平键连接更节省空间，装配也更便捷，不需要额外加工键槽，降低了配套传动件的加工成本。

安装边界方面，减速箱端面的三个固定孔呈三角形排布，这种三点固定的方式相比四点固定，对安装面的平面度公差容忍度更高，不会因为安装面的轻微形变导致减速箱壳体受力变形，进而影响内部齿轮的啮合间隙。固定孔的位置避开了内部齿轮的安装轴位，在锁付安装螺丝时，不会出现螺丝顶触内部齿轮的问题，同时安装孔的沉台深度经过设计，能保证螺丝锁付后端面不超出安装面，避免与周边结构产生干涉。电机本体的外径与减速箱的外形尺寸做了过渡衔接，没有突兀的台阶差，在做设备内部的布线避让时，能更方便地规划线缆走向，不会因为尖锐的结构棱角磨损线缆绝缘层。

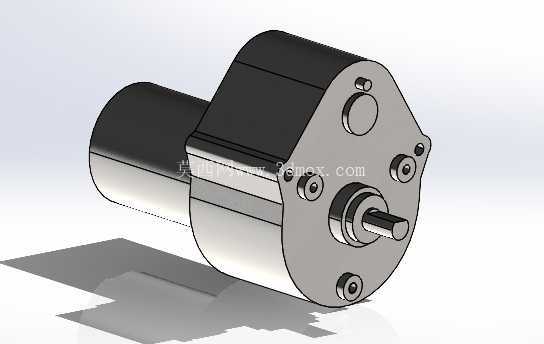

设计思路上，这款模型是在原厂原始模型的基础上做了适配性调整，主要是针对定制电机支架的安装需求，修正了原模型中与支架配合的安装面尺寸、孔位坐标，保证支架与电机装配后，输出轴的中心高与设备传动端的中心高完全对齐，避免因为中心高偏差导致联轴器产生附加径向力，长期运行下磨损轴承、缩短电机使用寿命。在建模过程中，对减速箱的合模缝、输出轴的轴肩、固定螺丝的头部凸台这些细节都做了还原，这些细节并非无意义的装饰，在做整机的干涉检查时，这些小特征如果被忽略，很容易出现装配时零件互相顶触的问题，比如螺丝头部的凸台如果没建模，可能会导致设计的支架安装面与螺丝头干涉，实际装配时无法将电机贴紧安装面。

从实际选型适配的角度看，这类减速电机的输出轴径向载荷有明确限制，在配套设计传动结构时，不能在输出轴端加装过大的带轮或者齿轮，否则径向力超出轴承承受范围，会导致轴承过早失效，建模时还原输出轴的轴径、伸出长度，就是为了方便设计人员提前核算配套传动件的尺寸，校验载荷是否在允许范围内。另外电机尾部的出线位置也做了准确还原，在做设备内部结构布局时，能提前预留出线缆的弯折空间，避免装配时线缆被挤压在电机与设备壳体之间，长期震动下磨破绝缘层引发短路故障。整体结构的建模精度满足整机装配仿真、干涉检查的需求，能直接导入设备装配体中做布局验证，不需要设计人员再重新测绘电机外形，大幅缩短小型设备的结构设计周期。
