GAST4AM-NRV-22B气动马达结构设计

这款气动马达的结构设计完全围绕工业现场的气动动力输出需求展开，区别于电动驱动元件，其以压缩空气为工作介质，完全适配存在易燃易爆介质、高电磁干扰、潮湿多尘的复杂工业场景，在化工产线搅拌工位、矿山井下设备驱动、涂装车间工装执行端、船舶甲板辅助动力输出等场景中，不会产生电火花、过载自动停转的特性能从根源上规避电动设备的安全隐患，同时压缩空气作为动力源可直接接入厂区现有气动管网，无需额外布设高压供电线路，大幅降低现场改造的成本与安全风险。

从功能特性来看，该款气动马达可实现无级调速，通过调节进气阀的开度改变压缩空气流量，就能在0到额定转速区间内灵活调整输出转速，同时可实现正反转快速切换，仅需通过换向阀改变进气方向即可在极短时间内完成转向切换，换向过程冲击极小，不会对连接的负载端造成刚性冲击。其具备软启动特性，启动时扭矩平稳爬升，不会像电动电机那样出现启动电流冲击电网的问题，同时过载时会自动降低转速甚至停转，过载解除后可立刻恢复正常运转，不会出现烧损、卡滞等故障，长时间堵转也不会造成元件损坏，非常适合负载波动大、频繁启停换向的工位。

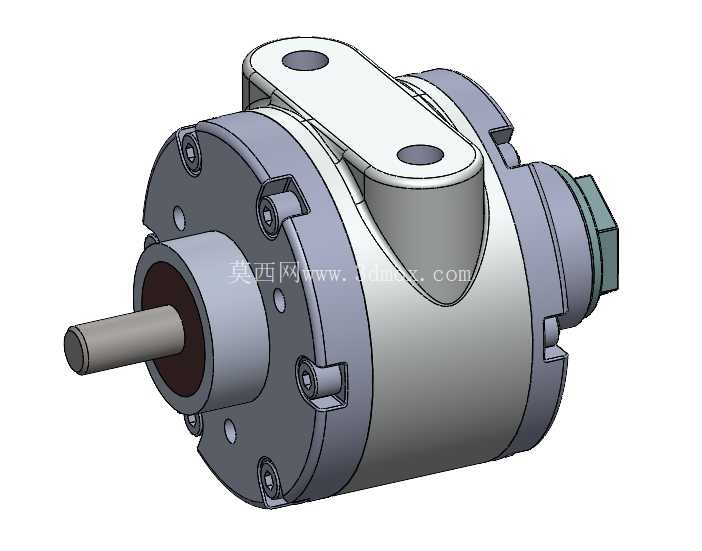

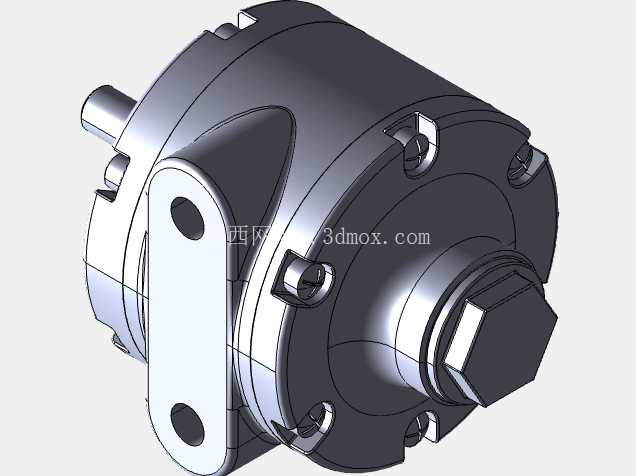

设计层面上，整体采用径向布局的叶片式气动结构，压缩空气进入气缸后推动叶片带动转子旋转，将气压能转化为旋转机械能输出。前端输出轴采用高精度轴承支撑，保证轴伸端的径向跳动控制在极小范围内，可直接连接联轴器、带轮、搅拌桨等负载，无需额外加装支撑结构。壳体采用一体化压铸成型结构，既保证了气缸内壁的加工精度，减少压缩空气泄漏提升效率，又能通过壳体表面的散热筋结构快速带走运转过程中压缩空气膨胀产生的低温与摩擦热量，避免壳体结露或过热影响密封件寿命。顶部的安装座采用双安装孔设计，安装孔的位置度经过严格公差控制，可直接通过螺栓固定在设备机架上，安装面经过铣削加工保证平面度，避免安装后出现应力集中导致壳体变形。端盖与壳体之间采用耐高温耐油的橡胶密封圈密封，所有紧固件均采用内六角圆柱头螺钉，既保证连接强度，又避免突出的结构影响周边部件安装。

从安装边界来看，输出轴的轴径、伸出长度均符合通用气动马达的安装尺寸规范，可直接替换同规格的其他品牌气动马达，无需对现有设备的安装结构做改动。进出气接口设置在马达侧端，接口采用标准管螺纹，可直接匹配厂区常用的气动快插接头或硬管连接，接口位置预留了足够的操作空间，方便现场安装时的管路接驳。整体外形紧凑，径向尺寸控制合理，可安装在空间狭小的设备内部，不会与周边的管线、结构件产生干涉。马达的重量控制在合理区间，安装时无需额外设计承重支架，仅靠安装座的两个螺栓即可完成固定，大幅降低现场安装的工作量。

在实际选型应用中，该款气动马达可根据负载所需的扭矩、转速匹配对应的供气压力，常规0.4-0.7MPa的供气压力即可覆盖绝大多数工业场景的动力需求，运转过程中无需额外添加润滑油的设计也降低了日常维护的工作量，密封件的长寿命设计可保证设备在长时间连续运转工况下不会出现漏气、出力下降等问题，适配各类需要稳定旋转动力输出的工业工位。
