气动旋转执行器配套回转杠杆机构

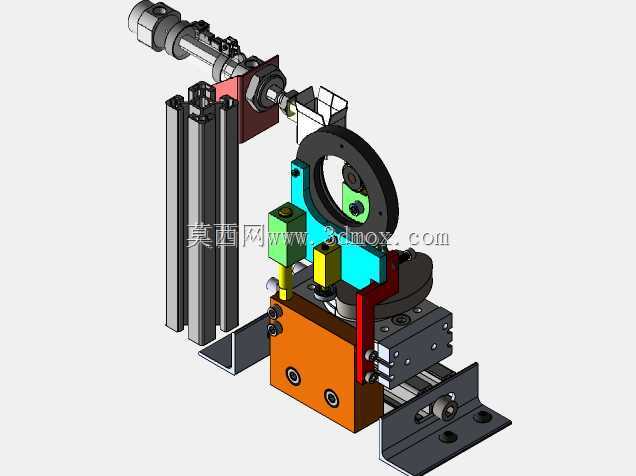

　　这套机构核心是为气动旋转执行器配套的回转杠杆驱动单元，常见于轻工自动化产线的工位切换、小型工件姿态翻转、检测工位的挡料与避让场景，在电子元器件分拣、小五金件加工上下料、包装线的工位拨料环节都能见到同类结构的应用。从结构布局来看，整套机构采用铝型材作为安装基座支撑，型材槽道可兼容标准T型螺栓安装，不需要额外加工定制安装底板，现场调试时可根据产线实际布局快速调整固定位置，适配不同线体的安装间距。动力端采用标准回转气缸作为动力源，输出轴直接连接回转杠杆臂，省去了额外的联轴器转接环节，减少了传动间隙带来的回转精度损失，杠杆臂末端预留了工装安装位，可根据实际工况加装吸盘、拨块、夹爪等不同执行端配件，适配不同的作业需求。

　　设计时充分考虑了安装边界的适配性，整套机构的横向安装尺寸控制在紧凑型布局范围内，底座安装孔位采用长圆孔设计，允许安装时存在±3mm的位置偏差，降低了现场安装的对位难度，垂直方向的高度可通过铝型材上的固定螺栓位置上下调整，适配不同高度的线体工作面。回转限位部分采用硬限位加缓冲的组合结构，在杠杆回转的两个极限位置设置了可调限位螺栓，螺栓端部搭配聚氨酯缓冲垫，既可以精准控制回转角度，又能避免气缸回转到端点时产生刚性撞击，减少长期运行带来的结构松动问题。气路接口布置在气缸侧方，预留了标准快插接头安装位，现场接管时不需要额外调整管路走向，走线走管可沿铝型材槽道内嵌布置，避免外部管线剐蹭工件或其他运动部件。整套结构的受力经过校核，杠杆臂的受力点设置在靠近回转中心的合理区间，避免气缸输出轴承受过大的径向弯矩，延长气动执行器的使用寿命，所有外露的运动部件都预留了安全防护的安装位，可根据现场安全要求加装透明防护罩，避免运行过程中人员误触。
