带内部结构的指针式交流电压表

这款指针式交流电压表是工业配电、电气控制柜、低压成套设备领域常用的模拟测量仪表，主要用于工频交流电路的电压实时监测，广泛应用于工厂车间动力柜、建筑配电盘、实验台电源柜、小型机电设备控制面板等场景，能够直观向操作人员反馈当前线路的电压数值，帮助运维人员快速判断供电状态是否正常，避免因电压异常导致的设备损坏、生产中断等问题。

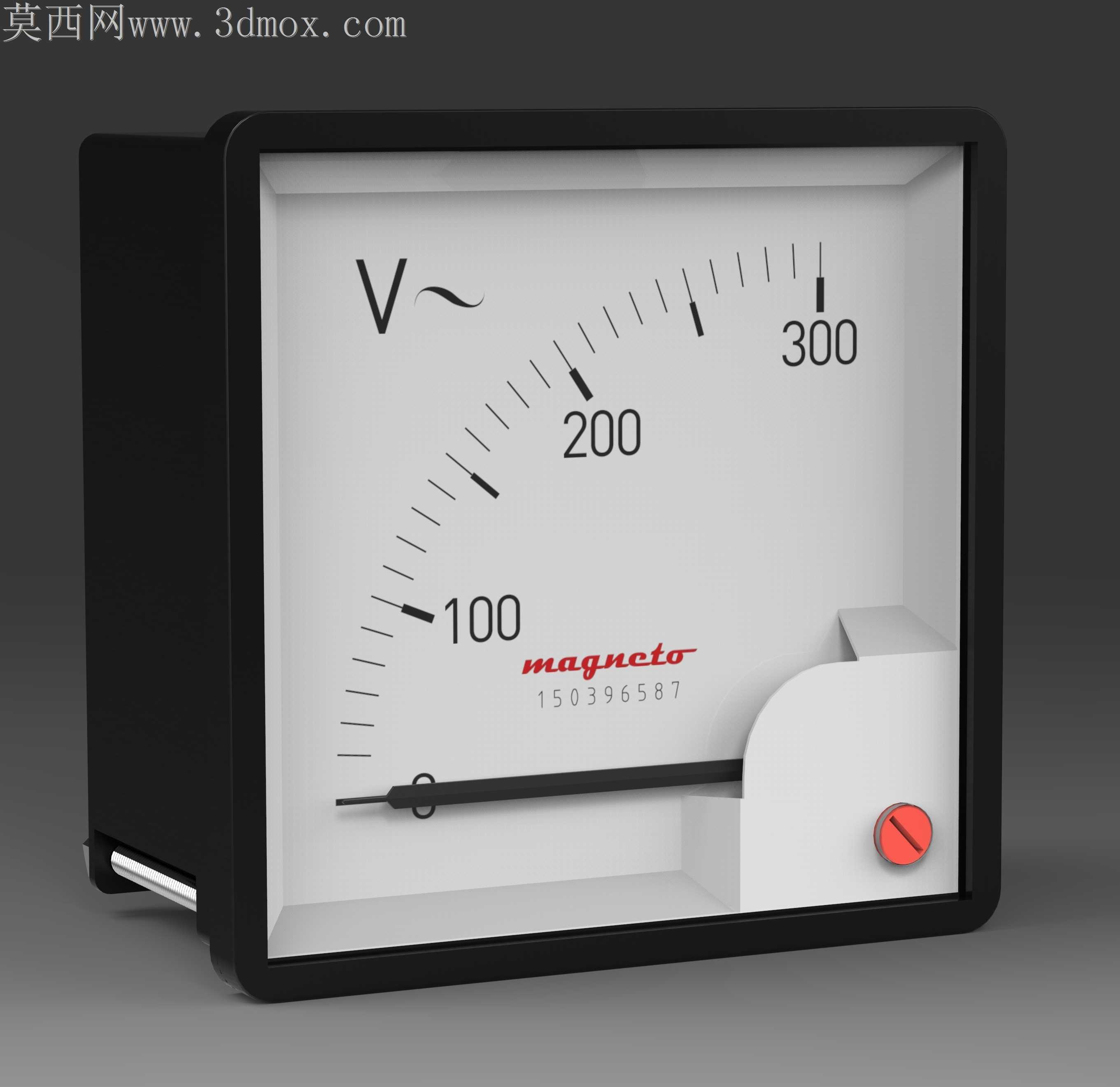

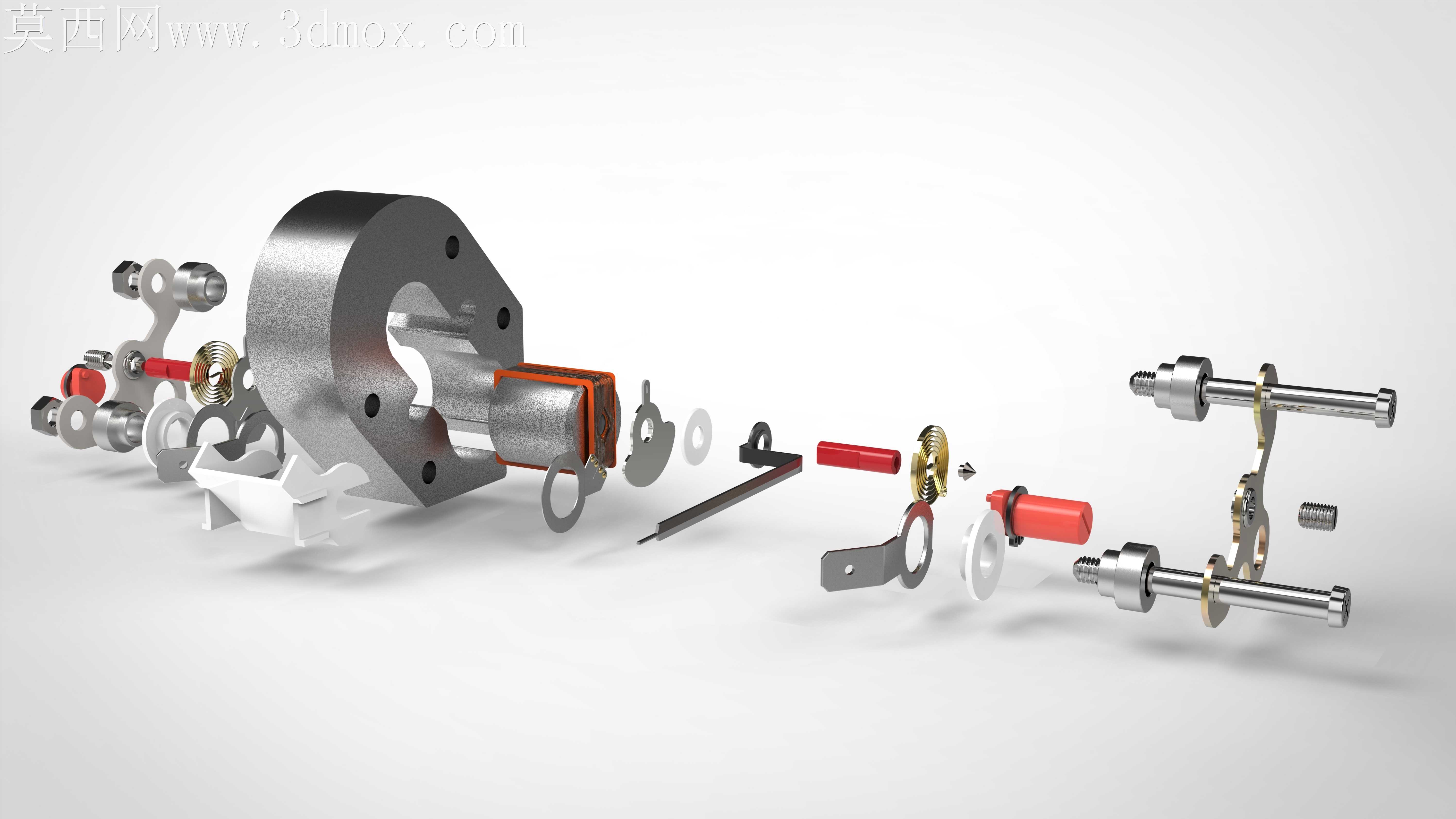

该款电压表为嵌入式安装结构，整体采用方正的黑色阻燃外壳设计，正面为透明防护面板，可清晰观测表盘刻度与指针位置，表盘量程覆盖0-300V交流电压，刻度采用均匀线性排布，搭配醒目的红色品牌标识与调零旋钮，日常使用时可通过右下角的一字调零螺丝校准指针零位，保证测量精度。模型完整还原了电压表的全部内部组件，包括磁电系测量机构、指针转轴、游丝、线圈、接线端子等核心结构，能够清晰展现模拟电压表的工作原理：当交流电压接入内部测量电路后，电磁效应带动转轴上的指针偏转，配合刻度盘即可完成电压数值的指示。

在安装边界设计上，该表采用标准的面板开孔嵌入式安装方案，外壳后侧带有两个金属固定插脚，可快速卡入配电面板的预留开孔中，无需额外复杂固定件，安装后正面与面板齐平，整体突出面板的厚度极小，不会占用柜内过多操作空间，适配绝大多数常规低压柜、操作台的面板安装尺寸要求。设计过程中充分考虑了工业场景的使用需求，外壳选用绝缘阻燃材质，可在常规工业温湿度环境下长期稳定工作，内部组件布局紧凑合理，既保证了测量机构的动作灵敏度，又兼顾了结构的抗震动性能，能够适配车间设备运行时的轻微震动环境，避免指针出现无故偏移、卡滞等问题。相较于数字式电压表，这款模拟指针表在观测电压波动趋势时更具优势，运维人员可通过指针的摆动幅度快速判断电压的波动范围，在需要快速判断供电稳定性的场景下，识别效率远高于数字跳变的显示方式。
