压铸模具用平衡杆衬套结构设计

在压铸模具的开合模动作执行体系中，平衡杆衬套是承担滑动导向、径向载荷承载、动作精度保持的核心配套零件，其结构合理性直接决定模具连续生产过程中平衡杆组件的运行稳定性，也会间接影响压铸件成型尺寸的一致性。这类衬套通常配套安装在模具动模侧的平衡杆导向工位，与平衡杆轴体形成间隙配合的滑动副，在模具反复开合的往复运动中，抵消平衡杆传递的侧向偏载，避免杆体与模架安装孔直接接触产生磨损，延长模架本体的使用寿命。

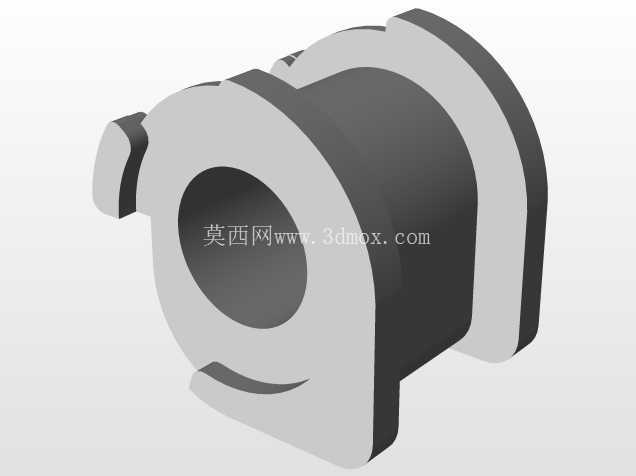

从结构设计逻辑来看，这款衬套采用带单侧定位凸耳的法兰式结构，主体为中空回转体结构，一端设置加厚法兰边，用于衬套轴向安装定位，法兰侧延伸出的异形凸耳与模架上的定位槽配合，可防止衬套在长期往复滑动过程中出现周向转动，避免配合面出现偏磨。衬套的内孔为核心工作表面，加工精度需要控制在IT7级以上，表面粗糙度不高于Ra0.8，保证与平衡杆轴体配合时滑动顺畅无卡滞，同时预留合理的润滑脂存储间隙，减少干摩擦风险。衬套的外壁与模架安装孔采用过渡配合，安装后法兰端面与模架表面完全贴合，保证轴向定位精度，避免衬套在受力时出现轴向窜动。

从安装边界尺寸来看，衬套的总长度需要匹配模架对应安装位的厚度，法兰边外径大于安装孔直径10-15mm，保证足够的轴向承压面积，凸耳的外形尺寸与模架定位槽的公差控制在±0.02mm范围内，既保证安装时的便捷性，又能限制周向转动自由度。内孔直径与配套平衡杆的直径配合间隙控制在0.03-0.05mm，间隙过小会导致高温工况下热膨胀卡模，间隙过大则会出现导向精度不足，平衡杆晃动影响合模精度。衬套的壁厚设计需要兼顾结构强度与安装空间，主体段壁厚通常不小于5mm，法兰段厚度根据载荷大小设置为6-8mm，保证在承受侧向冲击载荷时不会出现变形开裂。

在实际压铸生产场景中，模具工作温度通常在150-300℃区间，开合模频率可达每小时数十次，衬套需要长期承受交变载荷与高温工况的考验，因此结构设计时需要在应力集中位置做圆角过渡处理，比如内孔与端面的交接处、凸耳与主体的连接位置，都设置R1-R2的过渡圆角，减少应力集中导致的开裂风险。衬套的下端设置的弧形缺口结构，是为了避让模架内部的冷却管路或紧固螺丝，避免安装时与其他零件产生干涉，这类避让结构的尺寸需要根据模架的实际布局确定，在保证不影响衬套整体结构强度的前提下，最大化避让周边零件，压缩模具整体的安装空间。

从功能特性上看，这款衬套除了基础的滑动导向作用外，还具备易更换的特点，当衬套内孔磨损到极限值时，不需要拆卸整个模架，只需要将定位凸耳的固定件拆除，即可快速更换新的衬套，大幅减少模具维护的停机时间。相比直接在模架上加工导向孔的结构，采用分体式衬套的设计可以将磨损集中在衬套零件上，模架本体不会出现磨损，大幅提升整套模具的使用寿命，降低长期生产的维护成本。在建模过程中，需要重点保证配合面的尺寸精度，凸耳的定位尺寸、内孔与外圆的同轴度、法兰端面与内孔轴线的垂直度都是核心形位公差要求，同轴度需要控制在0.02mm以内，垂直度控制在0.015mm以内，避免安装后出现平衡杆滑动卡滞、偏磨的问题。同时建模时需要预留热处理的变形余量，衬套零件通常会采用淬火处理提升表面硬度，建模时需要根据材料的热处理变形率预留合理的加工余量，保证热处理后精加工可以达到设计尺寸要求。
