参数化法兰联轴器动力连接组件

在常规工业传动场景里，这类法兰式联轴器组件的应用覆盖范围极广，从轻载的输送线驱动端、小型风机的电机输出对接，到中型设备的减速机与工作机连接位，都能见到这类结构的身影。它的核心作用是在两根独立布置的旋转轴之间建立刚性动力传递路径，同时抵消少量的安装同轴度误差，避免轴系因强行对中产生额外的弯曲载荷，延长轴承与轴件的疲劳寿命。

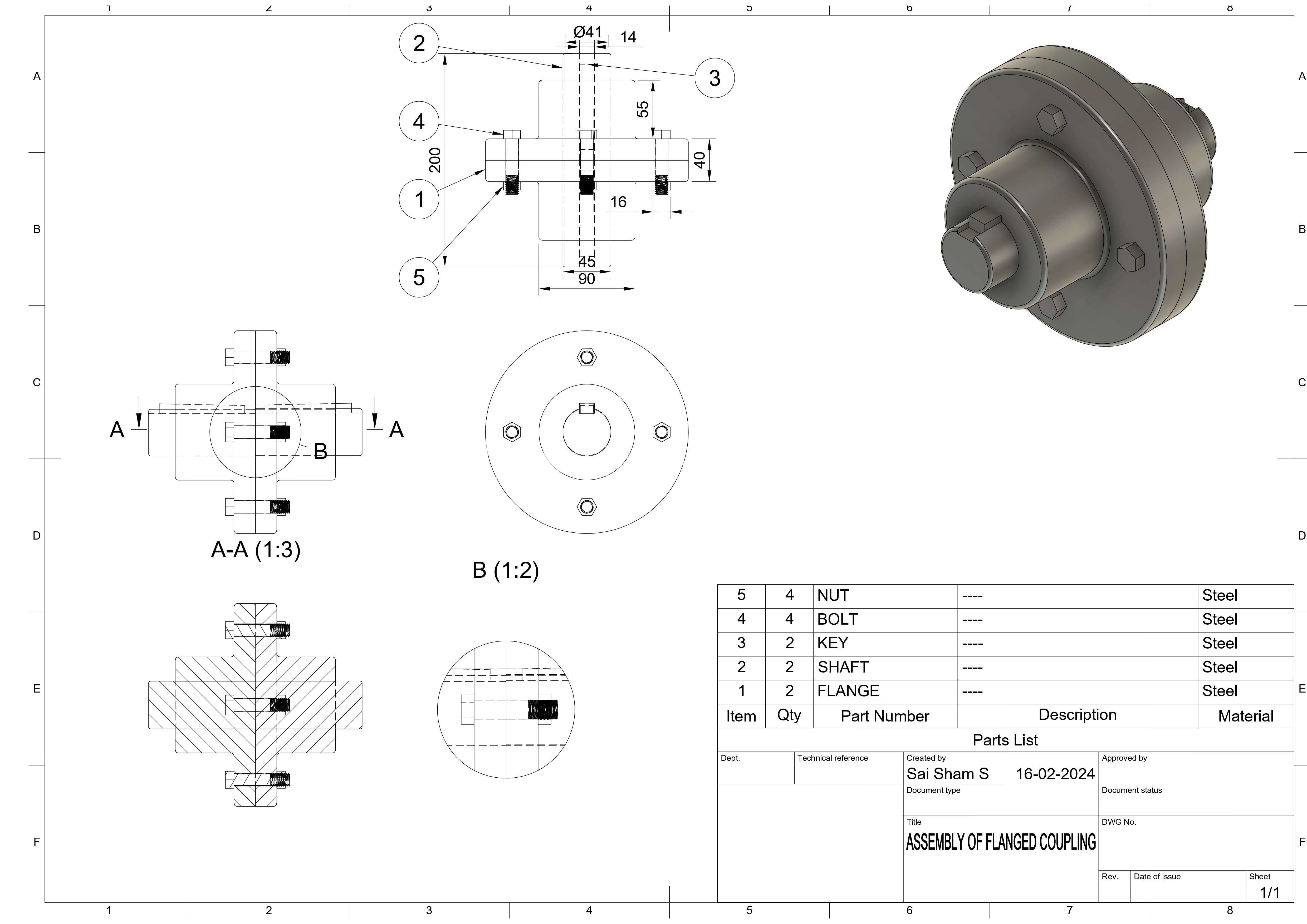

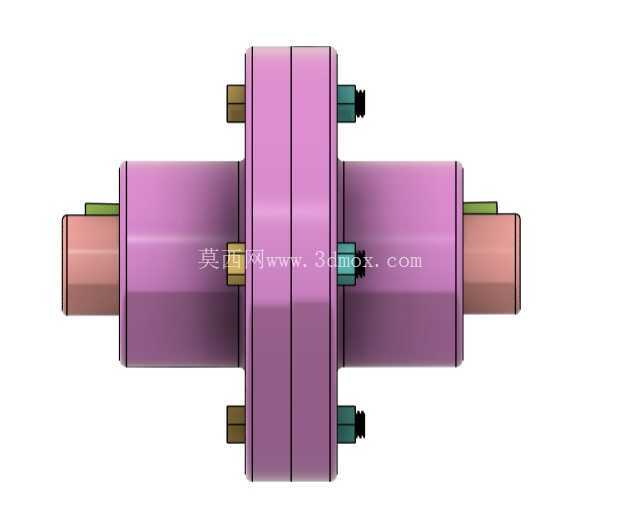

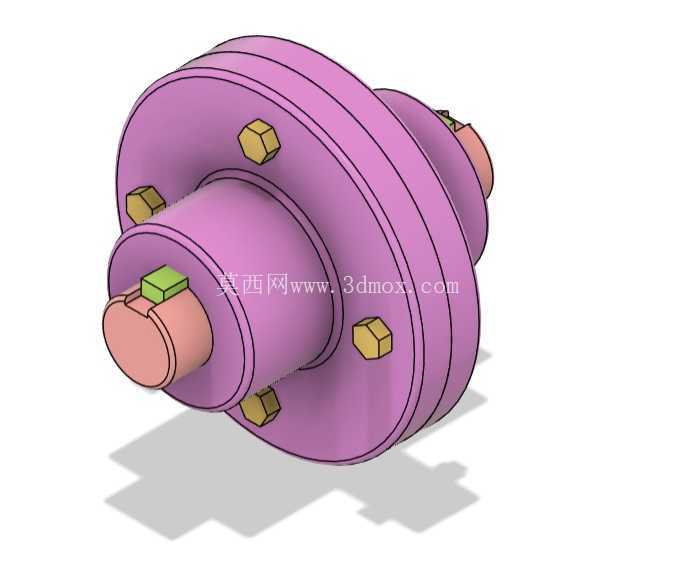

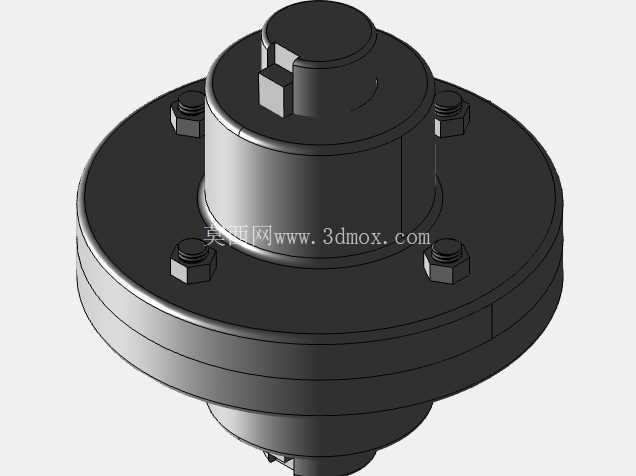

从结构功能上拆解，这套组件采用对称式双法兰盘对接设计，两个法兰端分别通过轴孔与键槽结构抱紧两侧待连接的转轴，法兰结合面依靠周向均匀布置的紧固件实现刚性锁紧，确保扭矩传递过程中不会出现相对滑移。轴伸端的键槽采用标准平键适配结构，能够匹配常规的GB/T1096普通平键规格，安装时无需额外定制非标连接件，现场装配的适配性较强。法兰盘的外缘做了圆弧过渡处理，没有尖锐的加工棱角，既减少了高速旋转过程中的风阻损耗，也能避免安装调试过程中剐蹭操作人员的防护装备。

设计层面采用全参数化的建模逻辑，所有结构尺寸都通过关联参数驱动，调整轴孔直径、法兰盘外径、螺栓分布圆直径、结合面厚度这些核心参数时，整个组件的关联结构会同步更新，不需要逐个零件重复修改，能大幅提升同系列不同规格联轴器的衍生设计效率。建模过程中严格遵循机械设计的公差配合原则，轴孔与轴的配合选用基孔制过渡配合区间，螺栓孔与紧固件之间预留合理的安装间隙，既保证装配时的顺畅度，也能满足锁紧后的定位精度要求。

关于安装边界与尺寸适配，这套组件的轴向总长度控制在紧凑区间内，不会占用过多的轴系轴向布置空间，适合安装空间局促的紧凑型设备布局。法兰盘的最大外径根据传递扭矩的量级做了匹配设计，周向布置的紧固件数量结合扭矩计算结果确定，确保在额定载荷下紧固件的剪切强度、法兰结合面的摩擦力矩都留有足够的安全裕度，不会出现传动失效。安装时需要先将两个半法兰分别固定在两侧轴端，确认键与键槽完全贴合后再对齐法兰螺栓孔，穿入紧固件后按对角顺序逐步拧紧，避免法兰结合面出现偏斜导致轴系附加载荷。

实际工况使用中，这类刚性法兰联轴器适用于两轴对中精度较好、工作过程中无大幅冲击载荷的传动场景，如果现场安装对中偏差超出允许范围，会在轴端产生额外的交变应力，长期运行容易引发轴件疲劳断裂或者轴承过早损坏。设计阶段也充分考虑了拆装便利性，法兰结合面预留了拆卸顶丝孔，后期设备维护需要分离两轴时，不需要使用拉马强行撬动法兰盘，通过顶丝就能平稳将两个半法兰分离，降低维护过程中损坏零件的概率。整个组件的结构没有冗余设计，所有特征都服务于动力传递与安装维护的实际需求，没有多余的装饰性结构，完全从工业实用角度出发完成结构布局。
