LIS2DH三轴加速度计传感模块结构设计

项目分类:传感器 发布时间:2026-06-29 ID:1194449
  • LIS2DH三轴加速度计传感模块结构设计
  • LIS2DH三轴加速度计传感模块结构设计

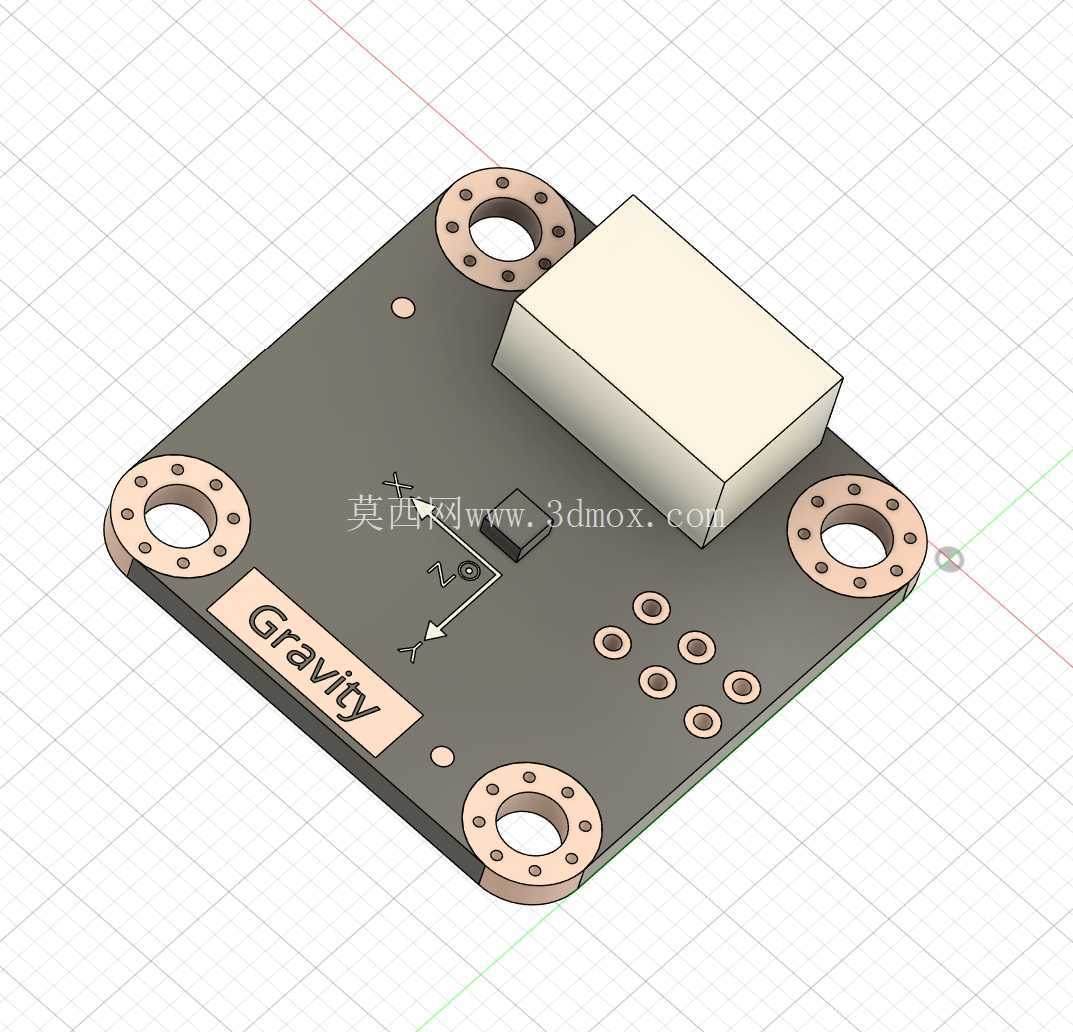

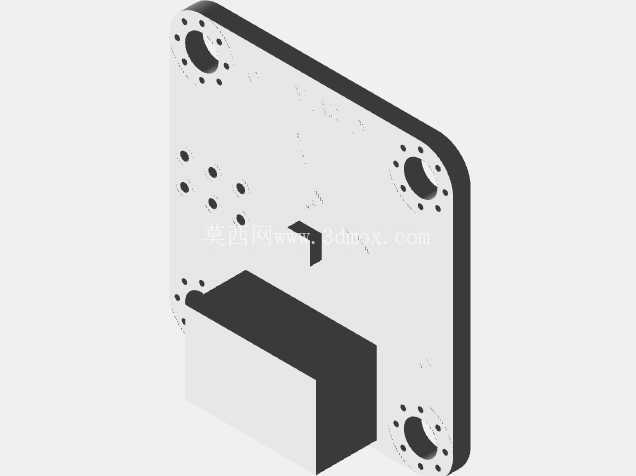

  在工业状态监测、消费电子姿态感知、小型机器人运动反馈这类场景里,加速度传感模块的安装适配性直接决定了整套检测方案的落地效率,这款LIS2DH加速度计模块的结构设计,完全围绕实际装机的各类边界条件展开,没有多余的装饰性结构,每一处几何特征都服务于装配、防护与信号稳定的需求。先从安装边界说起,模块整体采用方形PCB作为承载基体,四个角位设置了带沉台的安装孔,孔位周边做了露铜镀覆的环形加固区,沉台深度刚好匹配M2规格盘头螺丝的头部高度,锁紧后螺丝顶面不会超出模块上表面,避免和上层堆叠的其他电路模块产生干涉;四个安装孔的孔位公差按照IT12级控制,中心距尺寸适配市面上主流的小型传感安装支架、3D打印定制固定座的孔位标准,不管是用铜柱堆叠安装,还是直接用螺丝锁附在设备壳体内壁,都不需要额外做孔位修配。

  模块上的核心传感芯片布置在PCB几何中心偏置的位置,避开了安装孔的应力传导区域,避免螺丝锁紧时的PCB形变传递到芯片封装,导致测量零点偏移;芯片外围的被动元件全部采用0603及以上封装规格,布局时预留了手工焊接返修的操作空间,元件之间的爬电距离满足常规低压直流电路的安全间距要求。模块上的白色塑封接插件布置在板边一侧,接插件的插接口朝向与PCB平面垂直,接插件底部做了焊盘加固处理,插拔线束时的外力不会直接撕扯焊盘导致脱落,接插件的引脚定义丝印直接标注在接插件旁的PCB丝印层上,现场接线时不需要额外查阅手册就能完成接线。PCB表面的丝印层除了标注引脚定义,还在传感芯片旁标注了X/Y/Z三个轴向的正方向标识,安装时可以直接对照标识调整模块朝向,快速匹配设备的运动坐标系,不需要后续通过软件校准轴向偏移。模块整体的厚度控制在较低水平,最高处的接插件顶面距离PCB底面的尺寸不超过8mm,适合在狭小的设备内腔里安装,比如小型无人机的飞控舱、智能穿戴设备的内部夹层、工业传送带的振动监测点位,都能找到合适的安装空间。

  从功能适配的角度来说,这个结构设计完全匹配LIS2DH芯片的低功耗、高分辨率测量特性,PCB的布线走向上将模拟信号回路和电源回路做了物理分隔,减少电源噪声对加速度测量信号的干扰,板边预留的半孔工艺焊盘,也支持将模块直接焊接在主控载板上,作为嵌入式传感单元使用,不需要额外的接线。在实际选型使用时,结构设计人员可以直接调取这个三维模型做装配干涉检查,提前确认安装孔位是否匹配、接插件出线方向是否会和周边结构件冲突、模块高度是否会超出内腔的尺寸边界,不需要等实物打样回来才发现装配问题,能大幅缩短传感检测单元的开发迭代周期。

  针对不同的安装场景,这个模块的结构也支持做小幅定制调整,比如需要灌封防护的场景,可以在PCB外围预留0.5mm的灌封间隙,灌封后胶体完全包裹PCB边缘,提升模块在潮湿、多粉尘工况下的防护能力;需要轻量化安装的场景,也可以在非布线区域做PCB挖空处理,进一步降低模块自重,减少对被测物体运动状态的附加影响。整个模块的结构没有采用特殊的工艺要求,PCB采用常规FR-4材质,表面沉金工艺,接插件采用通用的立贴式接插件,所有物料都是行业通用标准件,量产时不需要开特殊模具,能有效控制物料采购和生产加工的成本,同时保证供货的稳定性。
