四冲程气缸发动机结构三维数模

　　在中小排量通用动力、小型代步车辆、便携发电机组这类场景里，四冲程气缸发动机的结构合理性直接决定了整机的运行稳定性与维护成本，这套三维数模完整还原了单缸四冲程动力单元的核心运动逻辑，可直接用于结构验证、教学演示或是派生机型的改型设计参考。从实际装机的边界条件来看，该动力单元采用方正的外置壳体布局，壳体侧面预留的圆形工艺孔可直接适配常规的启动轴安装位，壳体上下分型面的平整结构能够满足与机架、散热组件的快速贴合安装，不需要额外设计复杂的转接支架，在小型通用动力设备的集成场景里，能够大幅缩减外围安装结构的设计工作量。

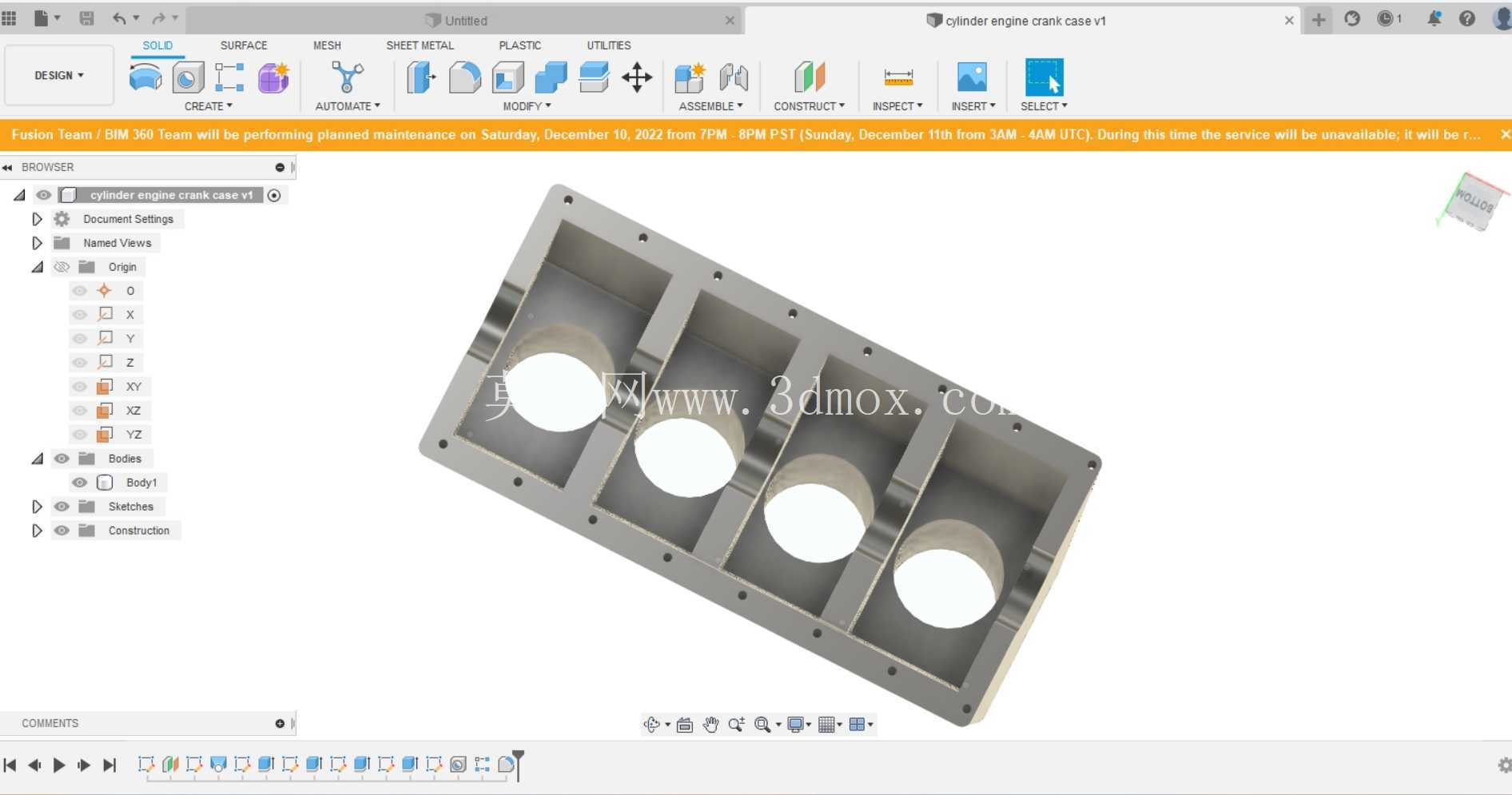

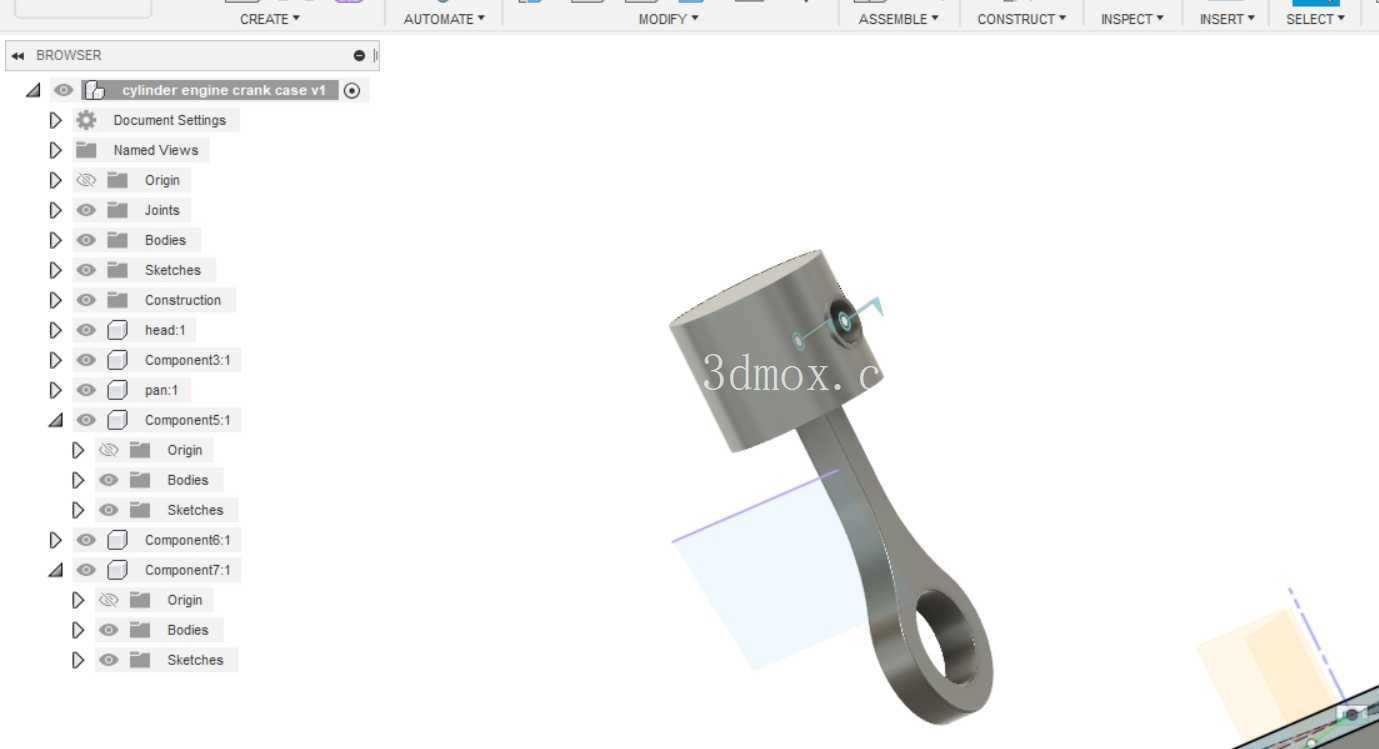

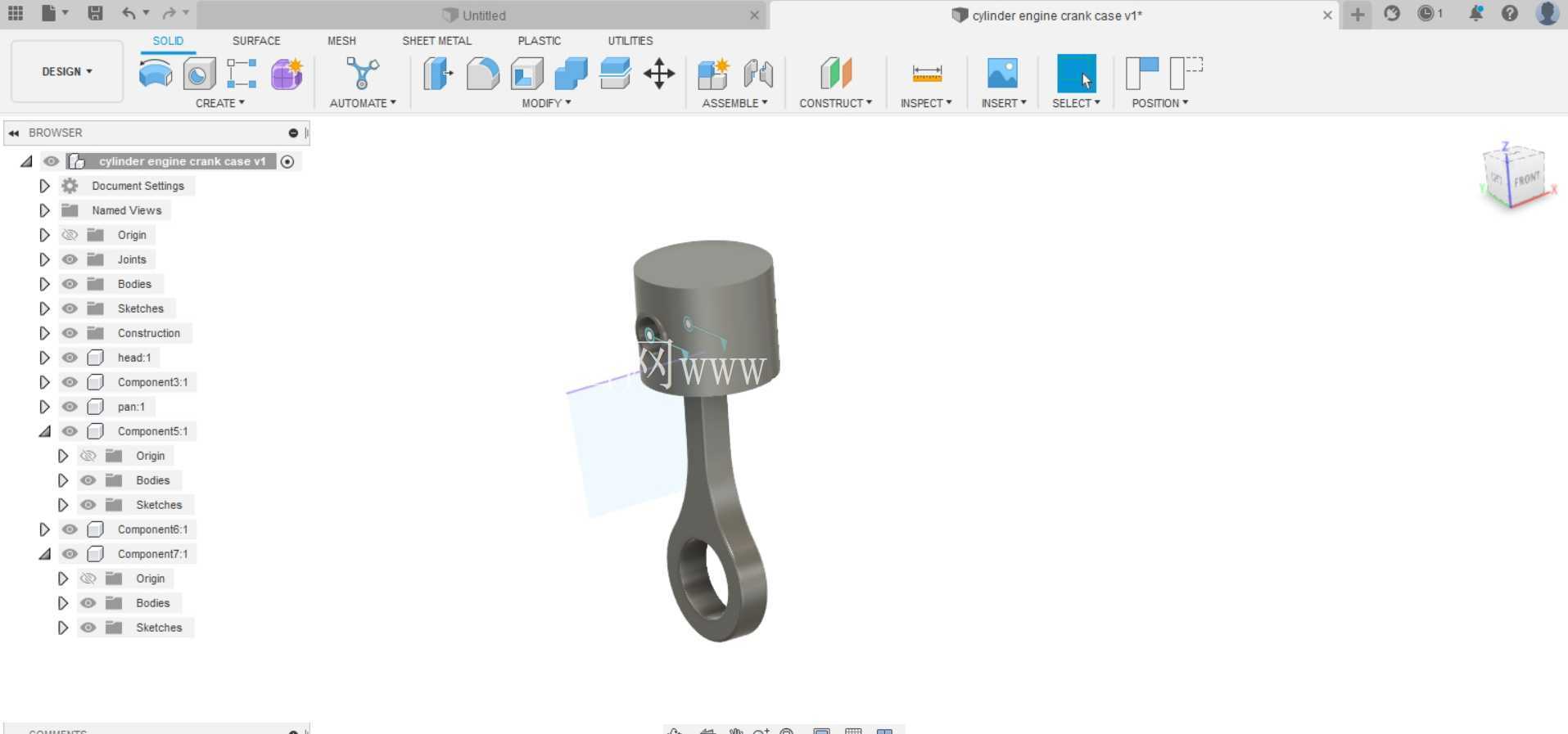

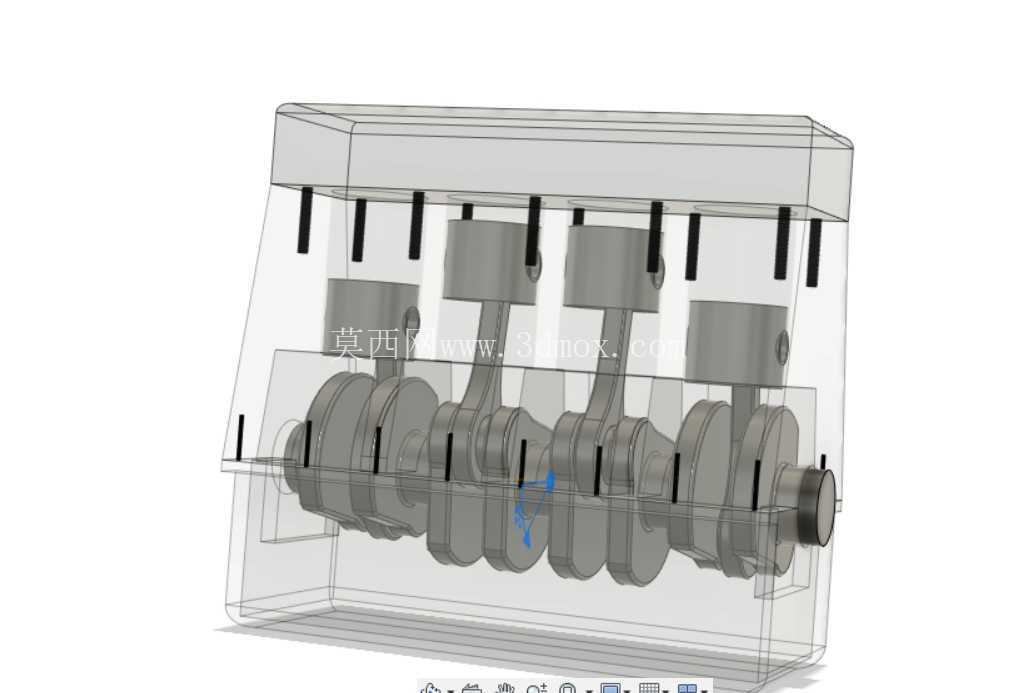

　　核心运动结构的设计完全遵循四冲程发动机的工作逻辑，数模内完整包含曲轴箱腔体、活塞组件、连杆传动结构，所有关联运动副的配合间隙都按照实际工程装配公差做了预留，活塞的往复运动行程、连杆的摆动角度、曲轴的回转半径三者的匹配关系完全符合常规小排量四冲程机的参数区间，既可以直接导入动力学仿真软件完成进排气、压缩、做功、排气四个冲程的运动过程模拟，也可以拆分单个零件做结构强度校核、加工工艺路径编制。

　　在实际的产品开发场景中，这类完整的动力单元数模能够帮助结构工程师快速完成外围配套部件的匹配设计，比如针对便携发电机组应用时，可以直接基于壳体的安装面定位油箱、消音器、拉绳启动器的固定位置，不需要反复测量实体样机的安装尺寸；针对小型越野代步车、园林机械动力配套场景时，可以直接根据曲轴输出端的位置匹配传动链轮、离合器的安装位，提前规避运动干涉问题。数模的壳体外形做了针对性的工艺优化，外壁的大平面结构既适合压铸模具的分型脱模，也能够满足后期加装散热鳍片的改装需求，壳体边角的倒角处理完全符合压铸件的工艺要求，不会出现壁厚突变导致的压铸缺陷，内部曲轴箱的腔体结构预留了润滑油道的布置空间，可根据实际润滑方式的需求（飞溅润滑或是压力润滑）调整内部油路的走向，不需要对整体壳体结构做大的改动。

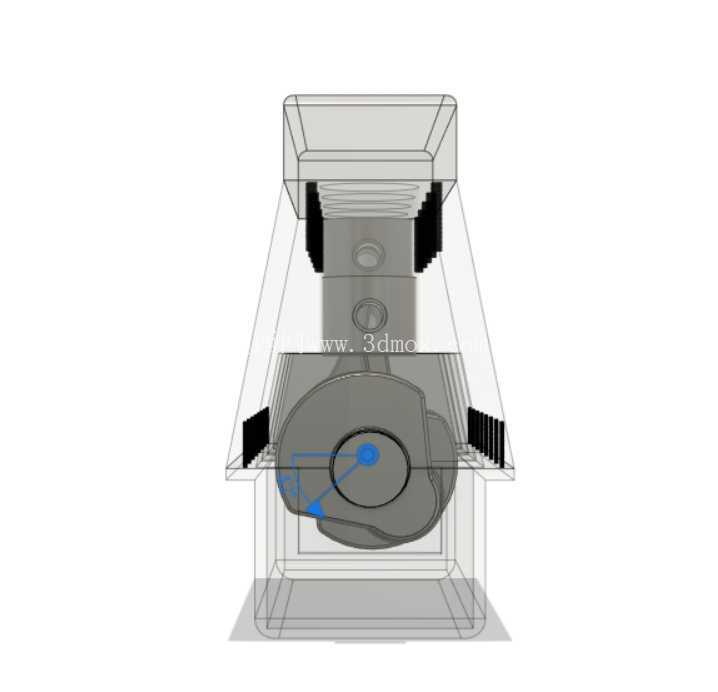

　　从运动演示的角度来看，这套数模完整还原了活塞随曲轴转动做前后往复运动的全过程，所有关节的运动约束都按照实际装配关系设置完成，导入支持动画制作的三维软件后不需要重新添加配合关系，即可直接生成完整的工作过程演示动画，既可以用于职业院校的内燃机结构教学演示，也可以作为产品宣传阶段的结构展示素材使用。在做改型设计时，工程师可以直接在现有数模基础上调整缸径、行程参数，快速派生不同排量的动力单元结构，也可以根据不同的应用场景修改壳体的安装孔位、输出轴方向，大幅缩短全新机型的开发周期，减少前期结构设计阶段的重复工作量。需要注意的是，该数模的壳体外部未集成散热结构，在针对高负荷连续运行场景做改型时，需要在壳体外壁对应气缸、燃烧室的位置增加散热鳍片或是预留水冷套的安装空间，避免长时间高负荷运行时出现热衰减问题；曲轴输出端的连接结构为通用圆形轴位，可根据实际匹配的离合器、传动轮结构调整花键、键槽的形式，满足不同传动方案的连接需求。
