环形带状夹持捕捉工装结构设计

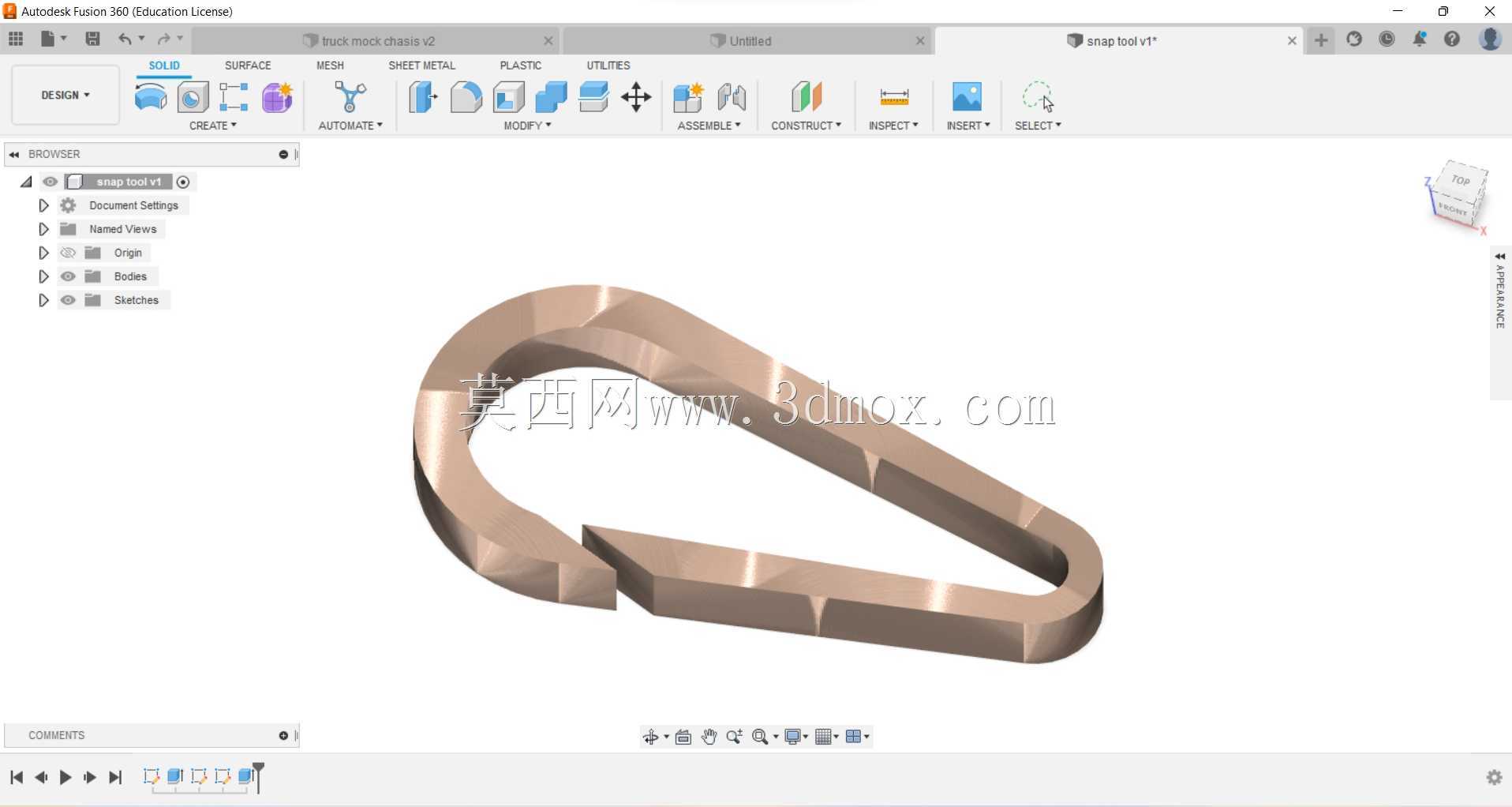

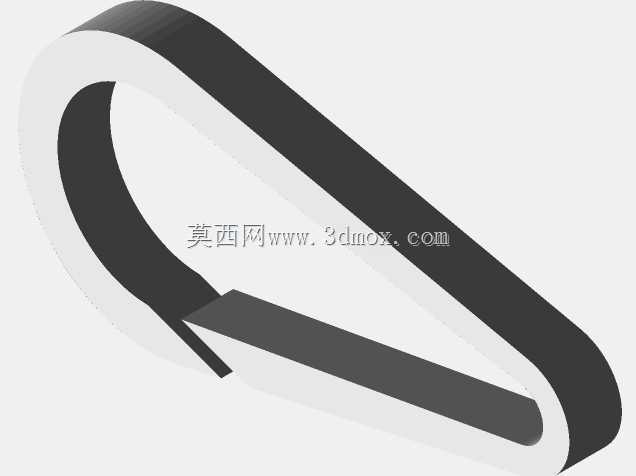

　　在电子元器件生产、小型精密部件装配的产线环节里，这类环形带状的捕捉夹持构件，主要承担轻薄异形件的拾取、转移与定位固定作用，常见于电源模块生产中磁芯、薄型绝缘片的取放工位，也可适配小型冲压件的中转搬运，替代传统刚性夹爪避免薄壁件表面夹伤、形变问题。从结构设计逻辑来看，整体采用闭环环形带状构型，没有额外的尖锐棱边，接触工件的带状工作面做了等宽等厚处理，整个环带的曲率经过反复校核，在自然状态下保持固定的环形轮廓，受力时可产生可控的弹性形变，当接触待拾取工件时，环带的弹性变形能提供均匀的包覆力，不会像点接触夹爪那样在工件表面留下压痕，尤其适合表面质量要求高的薄型电子零件、软质封装元件的拾取作业。

　　设计过程中首先确定了环带的截面尺寸，整个构件的截面为等厚度矩形，厚度控制在适配常规小型零件拾取的范围内，宽度根据常见待拾取工件的最小接触长度设定，保证接触时的压强处于工件可承受的阈值内，不会压损环氧封装、薄铜片这类易损工件表面。环形的开口段做了斜切过渡处理，没有直角突变结构，一方面避免应力集中导致环带反复形变后出现疲劳断裂，另一方面斜切的导入端能在拾取工件时起到导向作用，不需要工件完全精准对位就能顺利滑入环带的包覆区间，降低产线对位机构的精度要求，提升整体工位的运行节拍。

　　安装边界方面，整个构件的固定端设置在环带的平直段末端，预留了标准的安装贴合面，可直接固定在常见的直线执行器末端、小型摆转机构输出端，不需要额外设计转接件，安装面的平面度公差控制在常规工装的通用要求范围内，能适配多数自动化产线的执行端接口尺寸。环带的整体外轮廓尺寸经过紧凑化设计，在满足弹性形变行程要求的前提下，尽可能缩小整体占用空间，可在排布密集的多工位转盘、狭小的装配腔体内作业，不会和周边的定位销、送料轨道产生运动干涉。从功能特性上看，该构件依靠自身弹性形变提供夹持力，不需要额外的气动、电动驱动元件配套，整体结构没有活动铰接点，不存在铰接磨损、卡滞的问题，长期运行的维护成本极低，适合在高节拍的连续生产产线上长期使用。

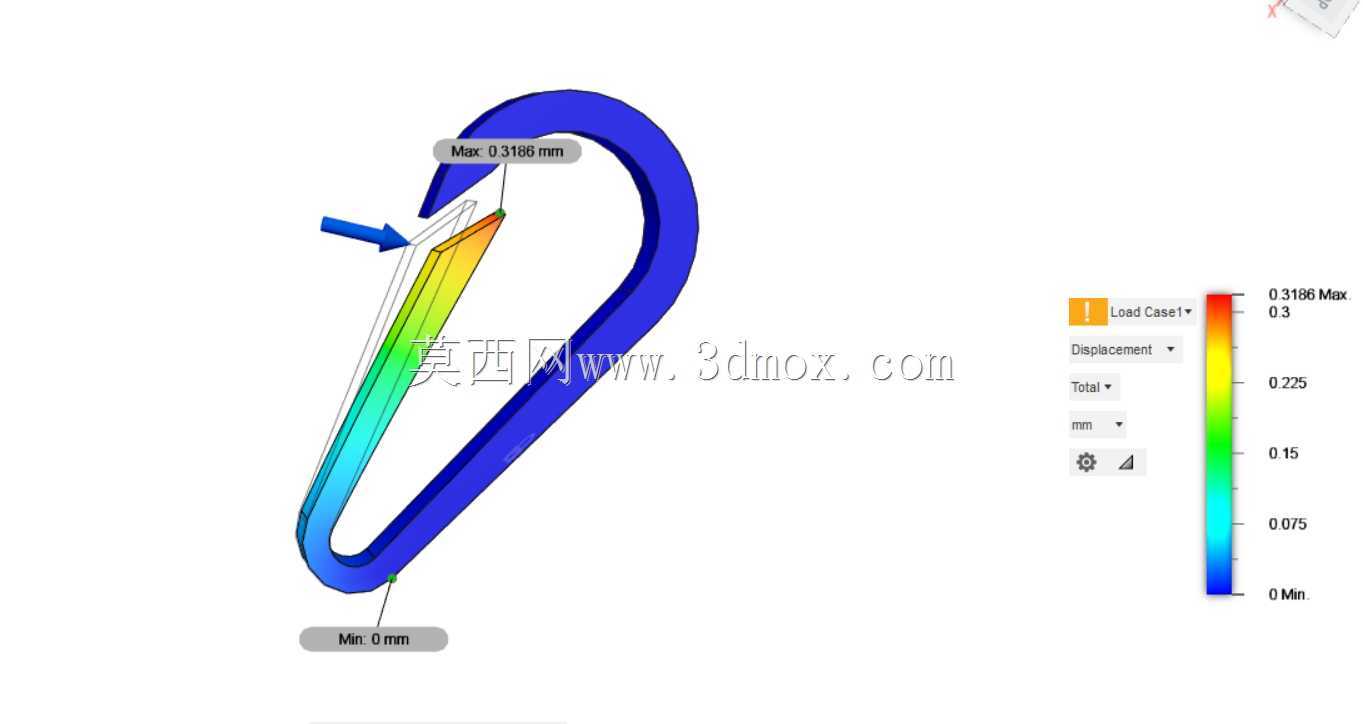

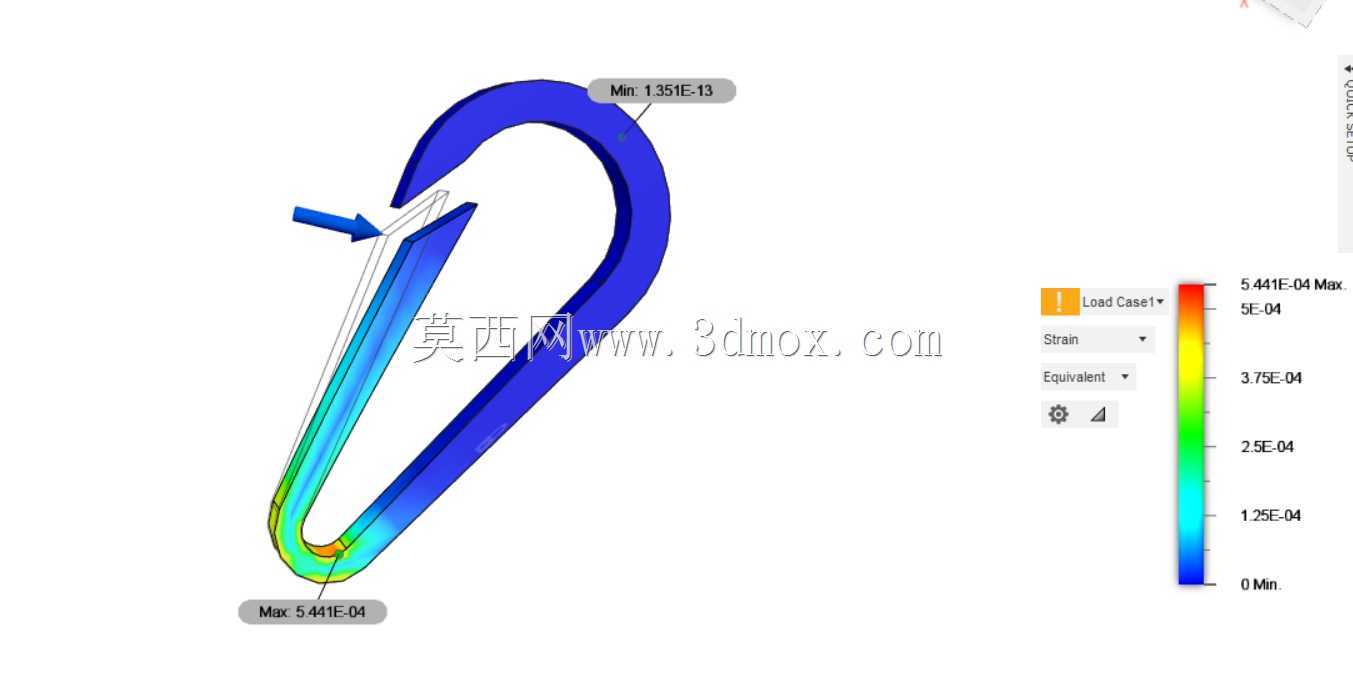

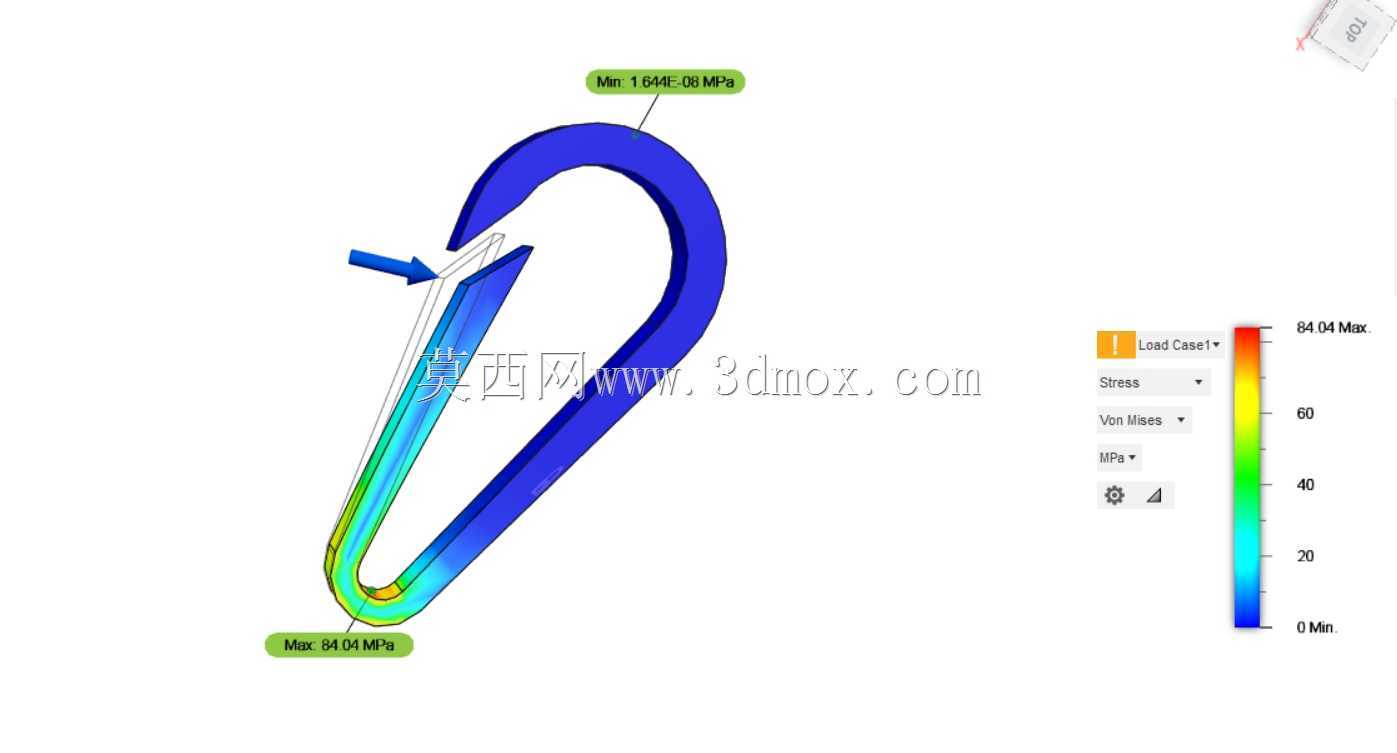

　　在实际选型适配时，可根据待拾取工件的重量、表面摩擦系数调整环带的材质与曲率，针对重量稍大的金属冲压件，可适当增加环带厚度提升包覆抱紧力，针对表面光滑的塑料封装件，可在环带接触面上增加微纹理提升摩擦系数避免拾取过程中工件滑落。不同于常规的夹爪类拾取机构，这种环形带状捕捉结构的拾取动作是沿环带轴向滑入包覆，不需要夹爪做开合动作，执行器只需要完成直线推进、抬升两个动作就能完成拾取，动作路径更短，单步作业耗时更短，能有效提升产线的运行效率。在结构校核阶段，针对环带的反复形变疲劳寿命做了模拟验证，确保在常规使用频次下，环带的形变量始终处于弹性形变区间，不会出现塑性变形导致夹持力下降、拾取失效的问题，同时环带的内表面曲率和常见小型柱状、薄片状工件的轮廓做了适配，接触时能形成足够的接触面积，保证拾取过程中工件姿态稳定，不会在转移过程中出现偏转、掉落的情况。
