四旋翼无人机动力安装轮座结构设计

项目分类:无人机 发布时间:2025-12-18 ID:1102960
  • 四旋翼无人机动力安装轮座结构设计
  • 四旋翼无人机动力安装轮座结构设计
  • 四旋翼无人机动力安装轮座结构设计
  • 四旋翼无人机动力安装轮座结构设计
  • 四旋翼无人机动力安装轮座结构设计
  • 四旋翼无人机动力安装轮座结构设计
  • 四旋翼无人机动力安装轮座结构设计

在消费级与小型工业级四旋翼无人机的整机结构体系中,轮座作为连接中心机体与旋翼动力臂的核心承载部件,其结构合理性直接决定整机飞行稳定性与动力输出效率,该款轮座结构针对四旋翼布局的载荷传递特性完成设计,可适配多场景下的无人机装配需求。从实际应用场景来看,这类轮座结构可覆盖航拍测绘、农林植保巡检、轻量载荷投送等多类小型无人机的装配场景,作为中心盘与机臂的衔接节点,需要同时承担旋翼转动产生的交变振动、飞行姿态调整时的扭矩载荷,以及突发工况下的冲击载荷,因此结构设计阶段优先围绕载荷传递路径做了优化。

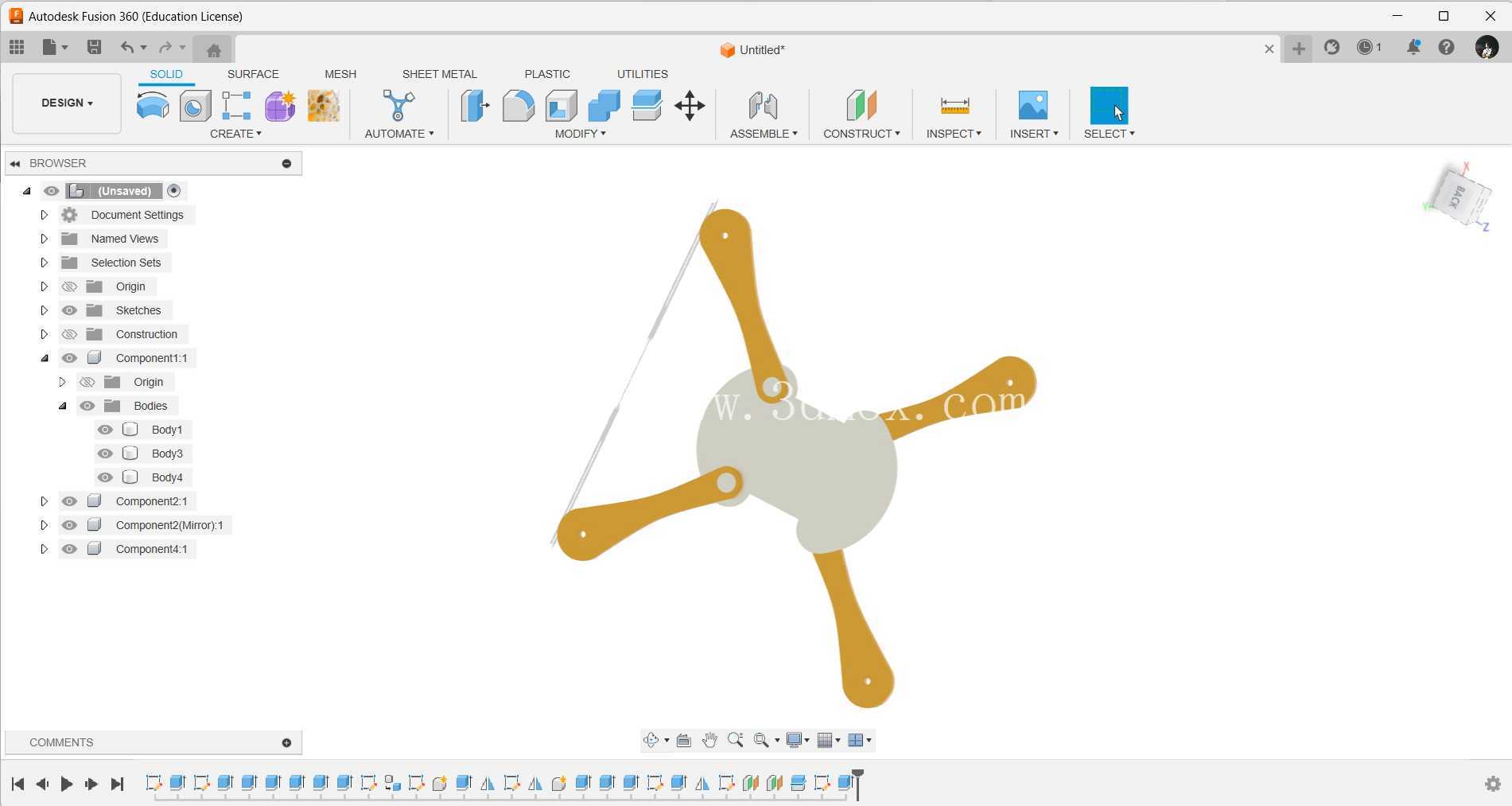

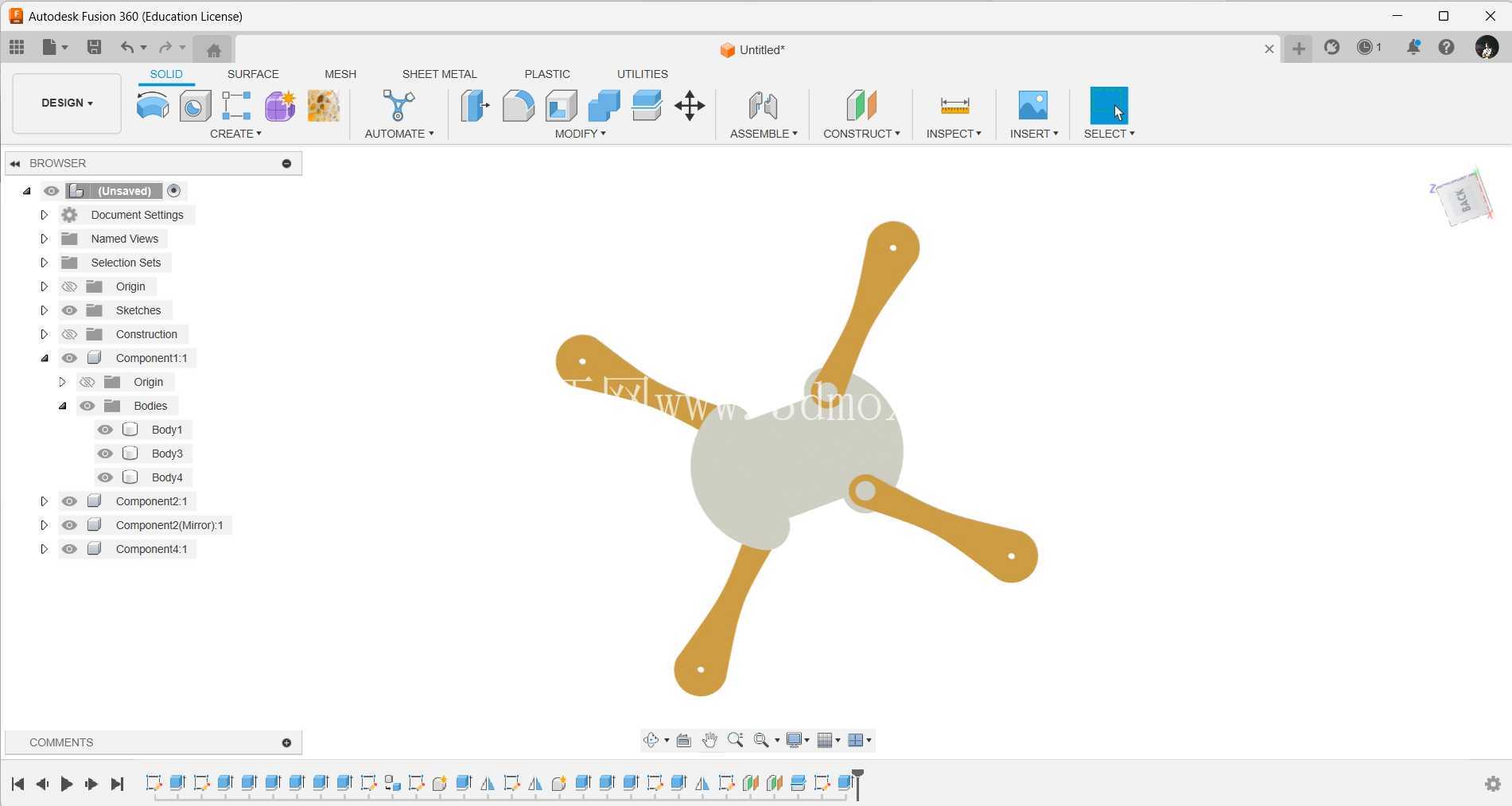

从功能特性层面看,该轮座采用中心圆盘加四个周向均布安装臂的结构形式,四个安装臂沿中心盘呈90度夹角均匀分布,完全匹配四旋翼无人机的十字形或X形机臂布局需求,每个安装臂末端预留了动力组件的安装定位面,可直接适配标准规格的电机底座安装孔位,无需额外做转接件加工。中心盘位置设置了与机身主框架连接的定位孔组,孔位公差按照IT7级精度设计,可保证装配后四个机臂的同轴度与平面度误差控制在允许范围内,避免因安装偏差导致旋翼转动时产生额外的偏振力矩,降低飞控系统的姿态修正负荷。

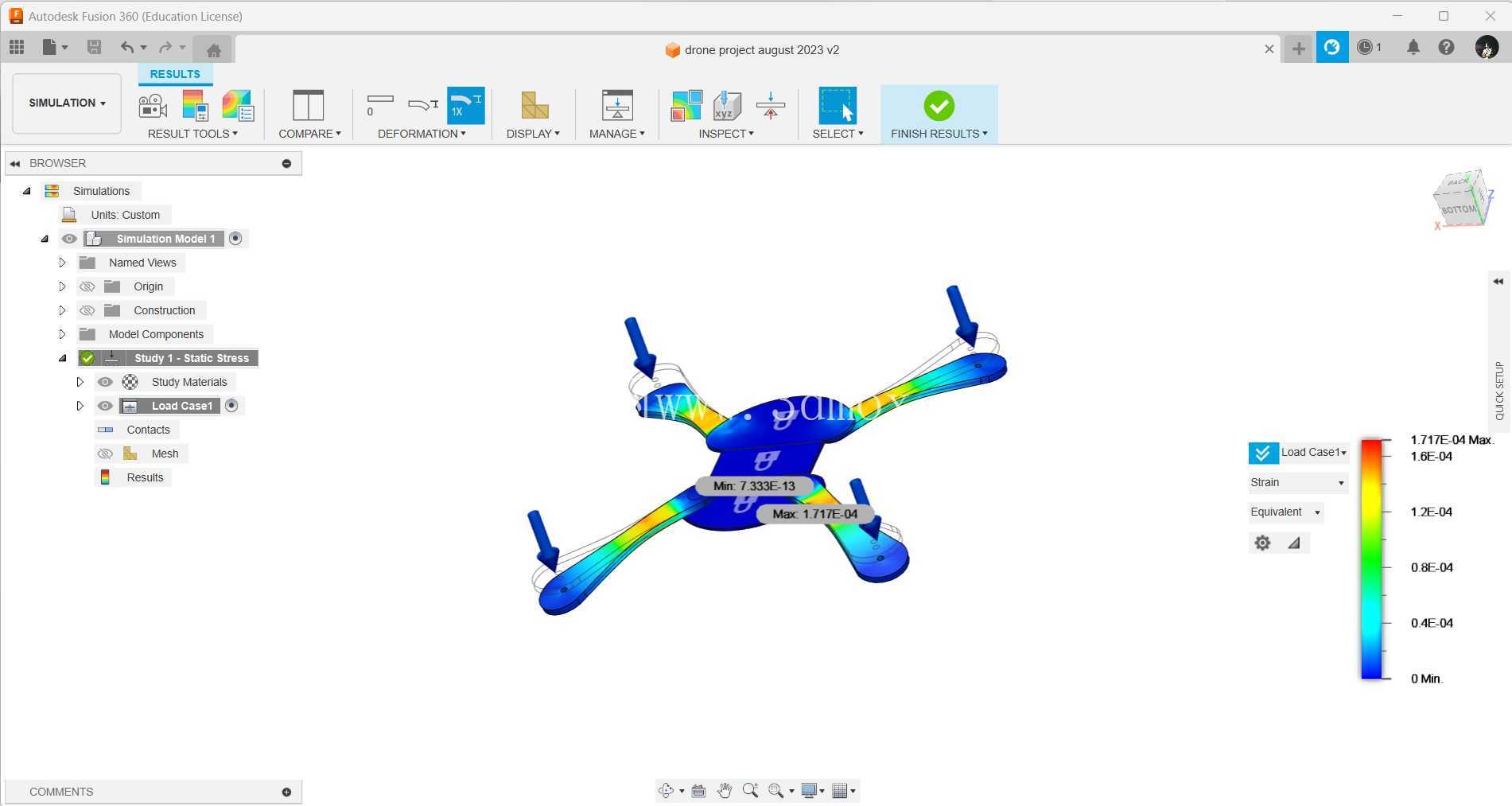

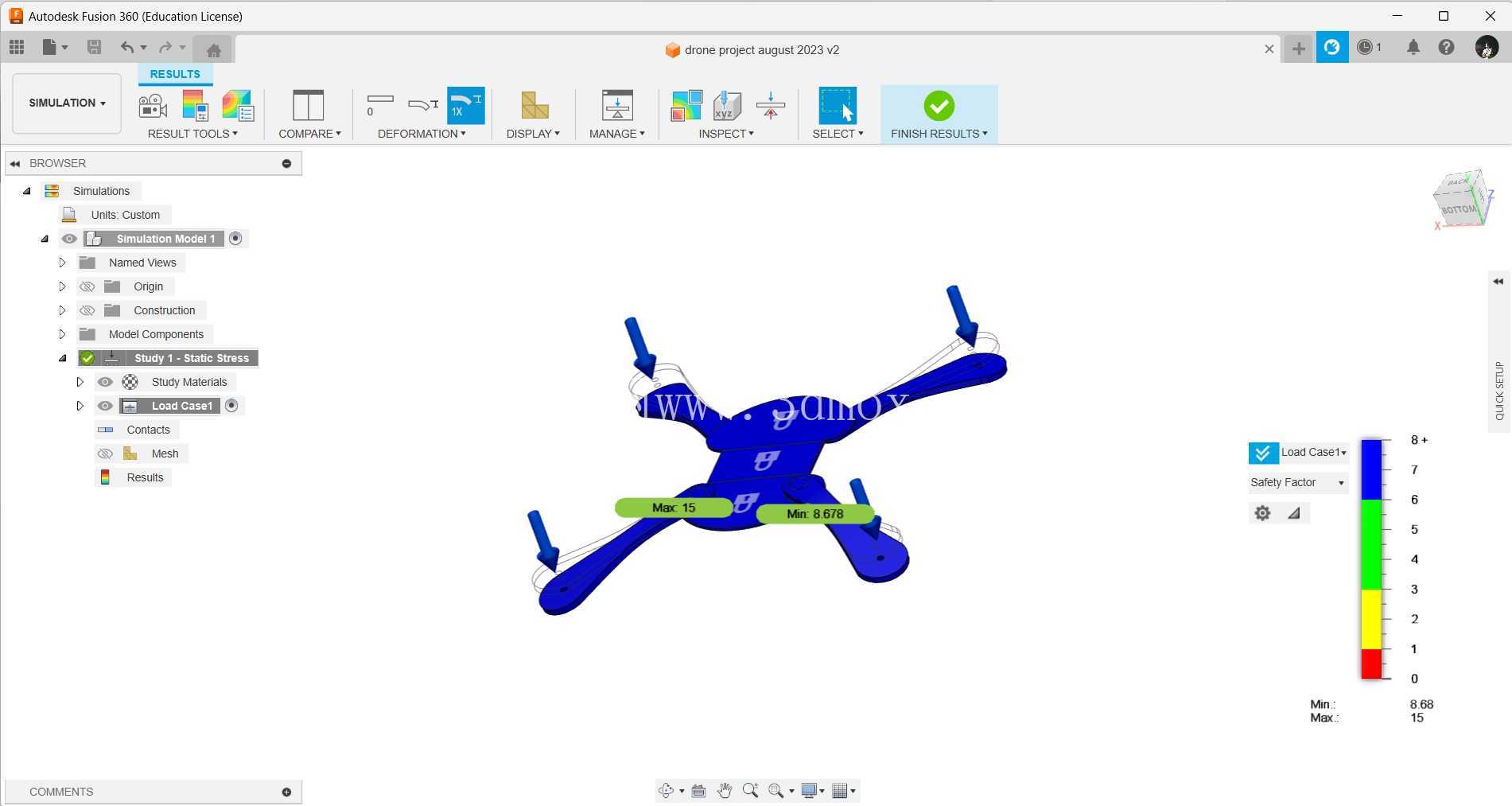

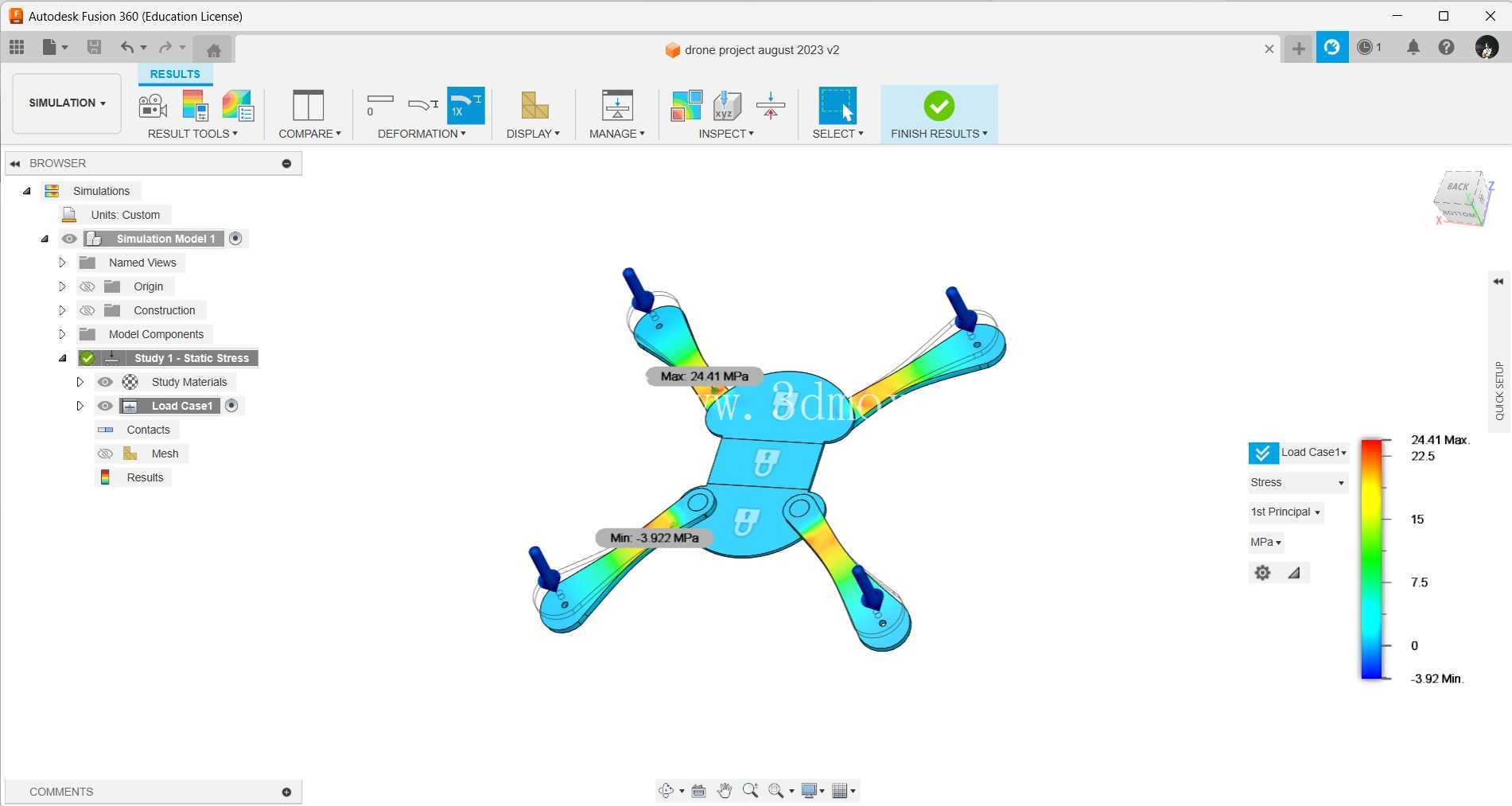

设计思路上,摒弃了传统分体式机臂座的拼接结构,采用一体化成型的结构方案,减少了装配环节的连接紧固件数量,从根源上降低了连接部位松动引发的飞行故障风险。结构受力分析阶段,针对旋翼全速转动时的持续振动、急加速急减速时的瞬时扭矩、以及轻微碰撞时的冲击载荷做了多工况仿真验证,在安装臂与中心盘的衔接位置做了圆弧过渡处理,避免直角结构带来的应力集中问题,同时在保证结构强度的前提下,对非承载区域做了轻量化挖除处理,尽可能降低结构件自身重量,提升无人机的有效载荷占比。

外形尺寸与安装边界方面,该轮座中心盘直径可适配主流3-5寸桨叶对应的小型无人机机身规格,四个安装臂的延伸长度经过匹配计算,可保证相邻旋翼转动时不会发生桨叶碰擦,安装臂的截面采用变厚度设计,靠近中心盘位置厚度更大,向末端延伸时逐步收薄,既保证了根部的抗弯强度,也控制了末端的结构重量。安装界面上,中心盘的连接孔位采用对称分布设计,可兼容上下两层机身夹板的锁紧固定方式,安装臂末端的电机安装面预留了走线槽位,可将电机电源线与信号线从结构内部引导至中心电调位置,避免线材外露影响气动效率或者被旋翼刮擦。

从实际装配适配性来看,该轮座结构可适配常用的2204、2206系列无刷电机安装,安装面的平面度经过结构优化,可保证电机安装后转轴与机臂的垂直度满足要求,减少旋翼转动时的振动幅度。结构的载荷传递路径设计为:旋翼产生的升力与扭矩通过安装臂直接传递至中心盘,再通过中心盘的连接孔组均匀分散到机身主框架上,避免局部载荷过大导致结构断裂。针对日常使用中可能出现的硬着陆冲击,安装臂的结构设计预留了一定的形变余量,可在受到超出阈值的冲击时先发生塑性形变吸收能量,避免冲击力直接传递至中心盘损坏机身核心部件,降低坠机后的维修成本。
