适配3D打印的BF21通讯模块外壳结构

　　在物联网终端设备的开发与小批量试制场景中，通讯模块的外壳防护与安装适配一直是结构设计环节容易被忽略却直接影响整机可靠性的部分。这套针对BF21 4G通讯模块设计的外壳结构，核心围绕桌面级FDM 3D打印的工艺特性做适配，同时兼顾模块本身的接口避让、SIM卡拆装便利性以及在不同终端设备内的安装兼容性。从实际工程应用来看，这类4G通讯模块常被嵌入到工业数据采集终端、智能环境监测节点、小型自助设备的通讯单元中，外壳首先要解决的是模块核心电路板的物理防护问题，避免装配过程中焊点被磕碰、日常使用中灰尘进入SIM卡座造成接触不良，同时还要预留出天线馈线的走线路径，避免金属结构件对4G信号造成屏蔽衰减。

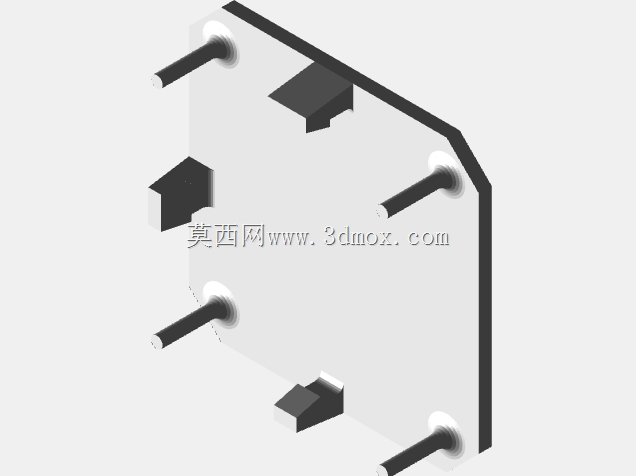

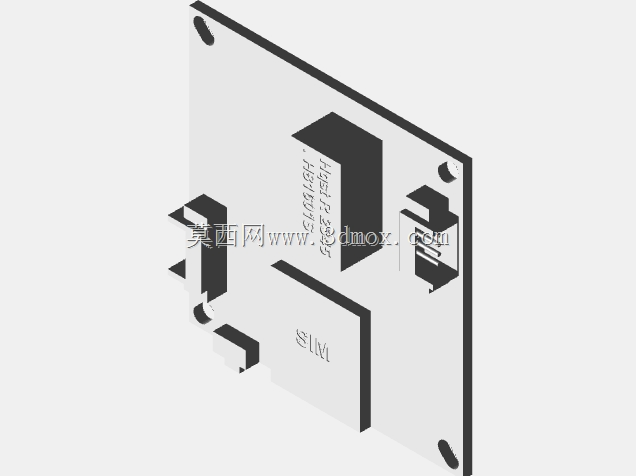

　　设计过程中没有采用常规的卡扣式快拆结构，而是针对Bambulab X1 Carbon这类桌面级3D打印机的成型精度做了公差匹配，上下壳的配合面预留了0.2mm的单边间隙，既保证打印完成后不需要二次打磨就能顺利装配，也不会因为间隙过大造成壳体松垮。壳体上对应SIM卡座的位置做了可拆卸的挡片设计，不需要拆开整个上壳就能完成SIM卡的插拔操作，这点在现场调试设备的时候非常实用——很多时候终端设备安装位置狭窄，拆开整个模块外壳不仅操作麻烦，还容易碰掉旁边的接线。壳体侧面对应模块的电源接口、串口通讯引脚的位置都做了精准的开口避让，开口边缘做了0.5mm的圆角过渡，避免打印过程中出现锐边翘曲，同时也防止装配时划伤线材绝缘层。

　　从安装边界来看，整个外壳的外形轮廓完全包覆BF21模块的电路板，没有超出电路板边缘的突出结构，横向和纵向的安装尺寸都控制在模块电路板本身的尺寸范围内，这样不管是嵌入到现有设备的预留仓内，还是通过双面胶、扎带固定在设备内壁，都不需要额外调整安装空间。壳体内部对应电路板上的较高元器件——比如板载的电源滤波电容、天线座的位置，都做了对应的沉台避让，不会出现元器件顶到壳体内壁造成电路板受压变形的问题；同时内部还做了两条0.8mm高的定位筋，装配时电路板顺着定位筋滑入就能对准所有接口开口，不需要反复调整位置，小批量手工装配的时候能节省不少对位时间。

　　考虑到3D打印的层间结合强度问题，壳体的壁厚统一设置为1.2mm，刚好是3D打印常用的0.4mm喷嘴三次走线的宽度，既保证了壳体的结构强度，不会因为轻微的磕碰就出现开裂，也不会因为壁厚过大造成打印时间过长、材料浪费。壳体四个角都做了R2的圆角处理，一方面是避免打印过程中尖角位置出现翘曲变形，另一方面在设备内部布线的时候，圆角不会刮伤旁边的线材。针对模块的工作发热问题，壳体底部对应模块主芯片的位置做了阵列式的通风小孔，孔径控制在2mm，既能够满足自然对流散热的需求，也不会因为孔洞过大让灰尘轻易进入壳体内部，同时小孔的尺寸也避免了3D打印过程中出现支撑难以去除的问题。

　　在实际的终端设备适配中，这套外壳结构不需要额外做密封处理就能满足室内工业场景的防护需求，如果是户外使用场景，只需要在上下壳配合面贴一层薄的泡棉胶，就能达到基本的防雨防尘要求。整个结构没有采用特殊的异形结构，所有特征都能够在普通桌面级3D打印机上无支撑打印，打印完成后只需要去除底部的 raft 支撑就能直接装配，不需要做后续的攻丝、打磨等后处理工序，非常适合研发阶段的快速样机制作，以及小批量定制化设备的配套零件生产，能够有效缩短通讯单元的结构开发周期，降低小批量生产的零件成本。
