车载工具舱弹性卡扣式锁止结构

这类弹性卡扣式锁止件，主要应用在小型工程车辆、乘用车辆的随车工具收纳舱、车载储物格的舱门锁止场景，也可适配部分低压电气柜的小型检修门、户外设备内置工具仓的快开锁紧需求，替代传统的螺栓紧固、插销锁闭结构，实现无钥匙单手快开操作，减少工具取用的操作步骤。从实际使用场景来看，车辆行驶过程中会持续产生不同频率的振动，常规的卡扣结构容易出现松脱、异响问题，这款锁件采用一体化弯曲弹性臂结构，锁合状态下弹性臂会持续提供朝向安装基面的预紧力，抵消路面颠簸带来的振动冲击，避免舱门意外开启导致工具散落的风险。

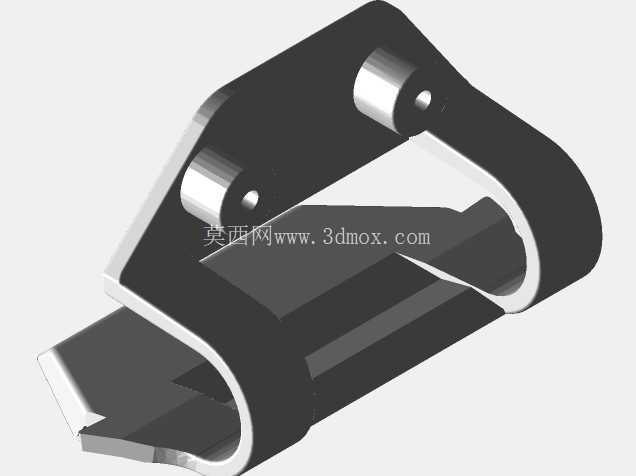

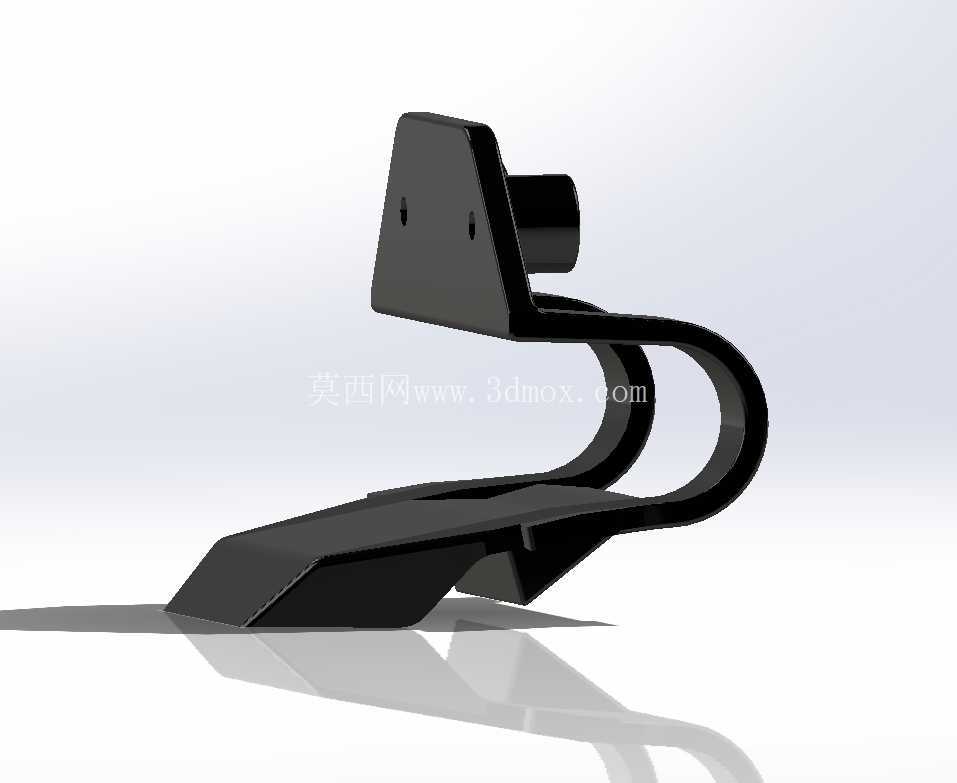

设计层面没有采用分体式的弹簧加锁舌结构，而是依托金属板材的冲压折弯特性，将弹性形变段、锁止勾段、安装基面整合为单一零件，减少了装配环节的零件数量，也消除了分体结构中弹簧脱落、锁舌卡滞的失效点。安装基面为平直带孔板段，两个安装孔位的中心距适配常规车载储物舱的钣金安装预留孔，不需要额外在舱体上改制孔位，安装时直接通过两颗螺栓将基座固定在舱体框架内侧，锁合时舱门对应的压边会顺着锁件前端的导入斜面滑入，挤压弹性臂向下形变，待舱门完全闭合后，弹性臂回弹带动锁止勾段卡入舱门的预留卡槽内，实现自动锁止，不需要额外的锁止操作动作。

从安装边界来看，锁件整体的外伸长度控制在较小范围内，不会过多侵占工具舱的内部储物空间，弹性臂的弯曲弧度经过反复校核，在保证足够形变行程的前提下，避免应力集中导致的金属疲劳断裂——形变段的折弯半径大于板材厚度的两倍，长期反复开合也不会出现折弯处开裂的问题。锁件前端的导入斜面做了钝角处理，不会在开合过程中划伤操作人员的手部，也不会刮蹭舱门的漆面或喷塑层。锁止勾的卡合深度经过匹配设计，既不会因为卡接过浅导致受振动时脱开，也不会因为卡接过深导致开启时需要过大的按压力，正常成年人单根手指按压弹性臂的外露端，即可完成解锁动作，戴薄款劳保手套操作也不会出现打滑的问题。

在材质适配性上，这类结构通常采用65Mn弹簧钢板冲压成型，表面做发黑或者电泳处理，适配车载场景下的温湿度变化，具备基础的防锈能力，在-30℃到80℃的环境温度区间内，弹性臂的弹力衰减率控制在允许范围内，不会因为低温导致弹性变脆断裂，也不会因为高温出现弹力失效。和传统的旋转式舱锁相比，这款锁件没有外露的操作手柄，锁合后整体表面平整，不会突出舱体内壁，避免取放工具时被突出的锁件磕碰，也不会勾挂工具包、线缆等柔性物件。在设备维护场景中，这类锁件不需要定期加注润滑油，没有转动摩擦副，长期使用也不会出现锈死卡滞的问题，仅需要定期清理弹性臂缝隙内积存的灰尘、泥沙即可保证正常开合，非常适合工程车辆、户外作业设备这类运维条件有限的使用场景。

从结构受力角度分析，锁件在锁合状态下，主要受力点集中在弹性臂的折弯根部和锁止勾的接触面上，设计时对这两个位置做了局部的加强处理，折弯根部通过圆弧过渡分散应力，锁止勾的接触面做了小平面处理，避免线接触导致的局部压强过大、长期使用出现磨损凹陷。安装基面的两个固定孔位做了沉台处理，螺栓紧固后螺栓头不会突出基面，保证安装面和舱体钣金完全贴合，不会出现安装间隙导致的锁件晃动。整体结构没有复杂的曲面特征，冲压加工时仅需要连续模即可完成冲孔、折弯、成型工序，加工效率高，单件成本低，适合批量装车配套使用。在实际选型匹配时，只需要确认舱门的钣金厚度、卡槽的开设位置和深度，即可直接适配，不需要对锁件本身做二次改制，通用性较强，除了车载工具舱之外，也可拓展应用到工具箱、设备侧盖、小型储物柜体的快开锁止场景中。
