汽车前凸轮轴固定安装座结构设计

项目分类:汽车 发布时间:2026-06-29 ID:1194250
  • 汽车前凸轮轴固定安装座结构设计
  • 汽车前凸轮轴固定安装座结构设计
  • 汽车前凸轮轴固定安装座结构设计
  • 汽车前凸轮轴固定安装座结构设计
  • 汽车前凸轮轴固定安装座结构设计

在整车底盘与动力附件的装配链路里,前凸轮区域的固定构件一直是容易被忽略但直接影响装配可靠性的细节点,这款安装座的核心作用就是为汽车前凸轮提供刚性永久固定支撑,解决凸轮轴周边附件在车辆运行过程中因振动产生的位移、松脱风险。从实际装车场景来看,该部件位于前轮舱内侧靠近凸轮传动端的位置,周边需要避让刹车管路、线束护套以及悬架摆臂的运动包络,因此在结构设计阶段并没有采用规则的方块式构型,而是结合安装空间的边界做了针对性的轮廓裁切。

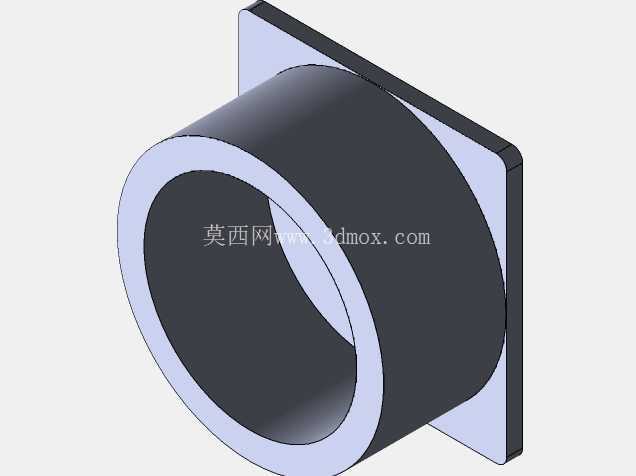

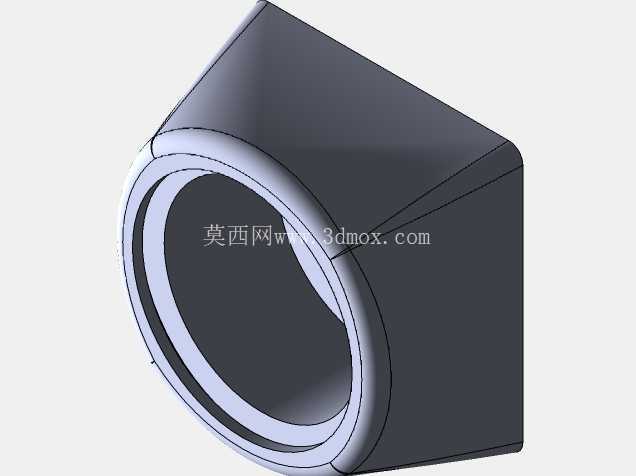

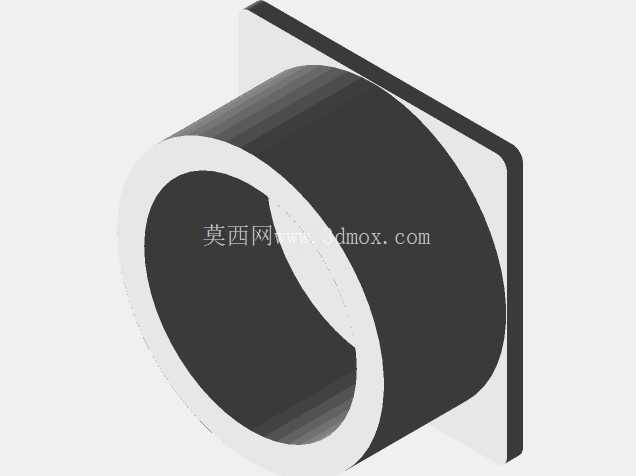

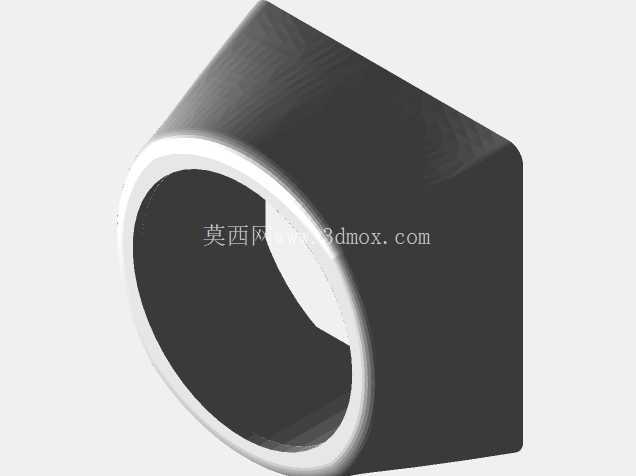

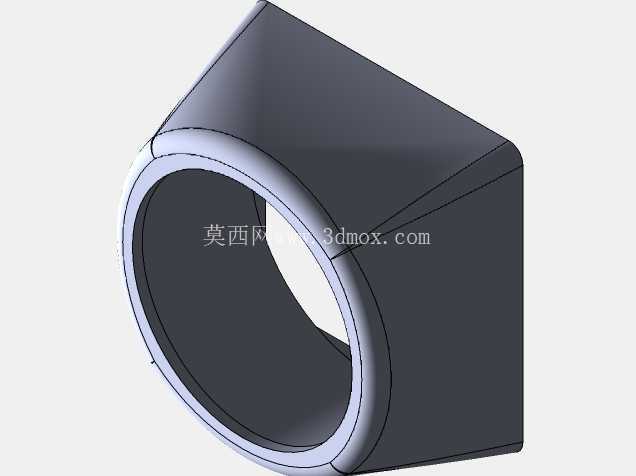

从功能特性上看,该安装座主体采用一体化压铸成型结构,主体承力部分为带圆角过渡的方块构型,一侧集成了带翻边的环形套孔,环形孔的内径与前凸轮的安装轴径做了小间隙配合设计,翻边结构的作用是增大接触面积,分散轴部转动传递过来的径向载荷,避免应力集中在孔的边缘位置造成长期使用后的开裂。主体方块部分的背面设计有贴合安装基准面的平整贴合面,贴合面的平面度控制在0.1mm以内,保证安装后不会出现翘曲,固定螺栓的孔位隐藏在方块结构的内侧,既保证了连接强度,也避免了螺栓头部突出干涉周边运动部件。

设计思路上,这款安装座没有采用多余的加强筋结构,而是通过主体壁厚的均匀过渡来实现强度与重量的平衡,整体壁厚控制在3-4mm之间,环形套与主体方块衔接的位置做了大圆角过渡,消除压铸过程中容易出现的缩孔、冷隔缺陷,同时也降低了应力集中系数。在外形尺寸的边界控制上,环形套的轴向长度刚好匹配凸轮安装位的轴向间隙,不会过长顶碰周边的密封件,也不会过短导致支撑刚度不足;主体方块的外轮廓尺寸严格卡在前轮舱内侧的预留安装空间内,侧边的斜切轮廓是为了避让悬架跳动时的最大包络,哪怕在极限压缩工况下,安装座与摆臂之间也能保留至少5mm的安全间隙,避免运动干涉。

从实际装配逻辑来看,该安装座属于永久固定类构件,装配时先将环形套对准凸轮的安装轴段推到位,再通过主体上的两个固定螺栓将座体锁附在轮舱内侧的预埋安装凸台上,螺栓拧紧后环形套与凸轮轴段的配合面会形成稳定的支撑,抵消凸轮运转过程中产生的径向窜动,同时也能为周边的传感器线束提供固定支点。不同于可拆卸的调整类支架,这款安装座的配合面没有设计调整垫片的安装槽,因为其安装位置在整车总装阶段就通过工装保证了位置精度,不需要后期调整,这种设计也减少了装配工序,提升了总装线的节拍效率。

在结构细节处理上,所有的棱边都做了0.5mm的倒钝处理,避免装配过程中割伤操作工人的手套,也防止长期使用后棱边的涂层脱落产生锈蚀;环形套的内孔表面没有做过高的粗糙度要求,因为其并不承担转动摩擦的作用,只是作为径向定位的支撑面,适当的粗糙度反而能提升与轴段配合的阻尼,减少微动磨损。主体方块的顶部平面预留了一个小的平面标识区,用于打刻零件号和安装方向标识,避免总装时出现错装、反装的问题。

从工况适配的角度考虑,该安装座需要承受车辆行驶过程中来自路面的随机振动,以及凸轮运转传递过来的周期性激振,因此在结构刚度设计上,通过有限元仿真验证,在10g的加速度冲击载荷下,结构的最大变形量不超过0.05mm,完全满足整车10年24万公里的使用寿命要求。压铸材质的选择也兼顾了强度和轻量化需求,相比传统的焊接支架,一体化压铸的结构没有焊缝疲劳的问题,生产效率也更高,适合大批量的整车配套生产。
