FRC竞赛用多轴联动漏斗输送机构

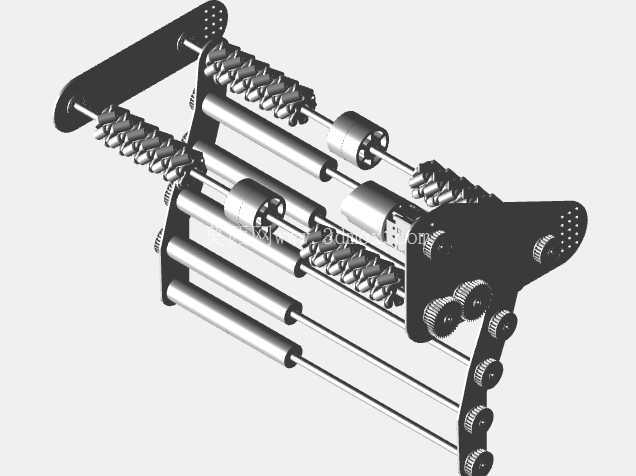

　　这套机构针对FRC机器人竞赛的物料拾取输送场景开发，核心作用是在竞赛场地内快速完成游戏物料的承接、规整与定向输送，适配赛事中快速取料、连续供料的战术需求，可直接安装在竞赛机器人前端的物料采集工位，替代传统单辊式拾取结构的不足。从结构布局来看，整体采用双侧板支撑的框架式设计，两侧安装板预留了阵列式安装孔位，孔位间距匹配竞赛机器人常用的铝型材安装标准，可根据不同赛季的物料尺寸调整辊组的安装高度与间距，安装边界可适配宽度在300mm至450mm区间的机器人前端框架，整体纵深尺寸控制在280mm以内，不会过度占用机器人的行走转向空间。

　　传动部分采用多级齿轮啮合搭配同步辊轴的方案，上下排布的多根平行辊轴通过端部的齿轮组实现同步反向转动，相邻辊轴之间的间隙根据赛事常用的球状、块状物料尺寸设定，既能保证物料被顺利卷入辊组间隙，又不会出现卡料、漏料的问题；辊轴表面做了滚花防滑处理，增大与物料接触时的摩擦力，即使在机器人高速移动、急停转向的工况下，也能稳定抓取地面的物料，不会出现物料滑脱的情况。在辊组的进料端设置了多组带弹簧预紧的压料组件，弹簧的预紧力经过反复调校，既可以对进入辊组的物料施加适度的压紧力，避免物料在输送过程中弹跳偏移，又能在遇到尺寸偏大的异形物料时自动抬升压料臂，留出足够的通过间隙，防止结构卡死。

　　压料臂的端部做了圆弧导角处理，不会在拾取物料时刮蹭场地地面或者剐蹭物料表面，适配赛事场地的多种地面材质。设计过程中重点考虑了竞赛场景下的高负载、快响应需求，所有传动齿轮均采用直齿圆柱齿轮设计，传动效率高、更换维护方便，齿轮模数匹配竞赛常用的标准齿轮参数，出现战损时可快速替换备件；支撑侧板采用轻量化的镂空设计，在保证结构强度的前提下尽可能降低整体重量，为机器人上的其他功能组件留出重量配额。整套机构的动力输入接口设置在侧板外侧，可直接连接标准竞赛伺服电机，输入转速范围适配常用的竞赛电机输出区间，不需要额外增加复杂的减速结构即可获得合适的拾取输送速度，输送速度可匹配机器人的行进速度，实现边行走边连续拾取物料的作业效果。

　　从实际应用的角度看，这套结构解决了传统拾取漏斗在高速行进时漏料率高、异形物料适应性差的问题，双侧对称的传动布局保证了辊轴转动的同步性，不会出现物料偏斜、卡在辊组一侧的问题；弹簧压料组件的设计让机构对不同尺寸的物料都有较好的适应性，不需要在赛事过程中频繁调整结构参数，可快速适配不同的比赛任务需求。安装时只需要通过侧板上的预留孔位将整体机构固定在机器人前端的安装架上，对接动力输出轴即可完成装配，不需要额外做复杂的调校，装配公差控制在±0.1mm以内，齿轮啮合间隙经过预调，安装后即可正常运行。在结构强度方面，所有受力部位均做了加厚处理，侧板的安装孔位周围做了加强筋设计，可承受竞赛过程中常见的碰撞、冲击载荷，不会因为机器人之间的对抗碰撞出现结构变形、传动失效的问题；辊轴采用空心轴设计，在保证抗扭强度的同时进一步降低自重，减少电机的负载压力，提升机构的响应速度。
