12.9级外六角高强度螺栓结构设计

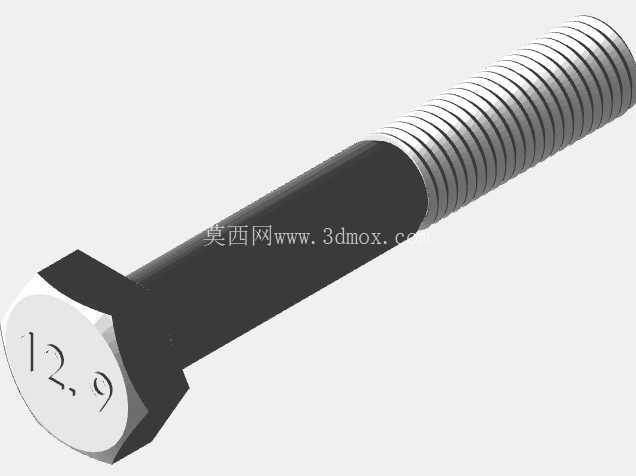

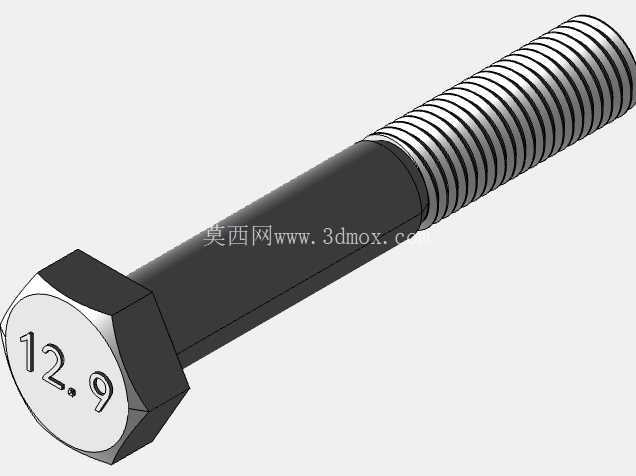

　　在重型机械装配、钢结构连接、液压设备锁紧、模具工装固定等对连接强度有极高要求的场景中，12.9级外六角螺栓是应用最广泛的高强度紧固件之一，其性能等级标识直接标注在螺栓头部端面，便于现场装配人员快速识别强度等级，避免错用低等级紧固件引发连接失效风险。这类螺栓的头部采用标准外六角构型，设计时严格匹配通用套筒、开口扳手的咬合尺寸，六角棱边做了微小倒钝处理，既可以减少扳手咬合时的应力集中，也能避免装配过程中棱边划伤操作人员，头部与螺杆过渡位置设置了标准的圆角过渡区，这个区域是螺栓受拉时的应力集中高发位置，合理的圆角半径能大幅降低交变载荷下的疲劳断裂概率，避免应力突变导致的螺杆头部断裂故障。

　　螺杆部分分为光杆段与全螺纹段，光杆段的直径公差严格控制在过渡配合区间，当螺栓穿过被连接件的安装孔时，光杆段可以承担部分径向定位作用，减少被连接件之间的横向错动，尤其适用于有振动载荷的设备连接场景，能避免螺纹单独承受横向剪切力导致的螺纹滑牙、螺杆剪切断裂问题。螺纹段采用标准公制三角螺纹构型，牙型角60度，牙顶与牙底均设置了微小圆弧过渡，螺纹的大径、中径、小径公差均符合高强度紧固件的精度要求，螺纹收尾处设置了合理的退刀结构，避免螺纹末端出现不完整牙型导致的应力集中，同时也能保证螺母可以顺畅旋拧到螺杆根部，实现被连接件的完全压紧。

　　螺栓的性能等级为12.9级，意味着其公称抗拉强度达到1200MPa级，屈服强度与抗拉强度比值为0.9，也就是屈服强度可达1080MPa，这类螺栓通常采用合金钢材质经调质热处理制成，表面一般做发黑处理提升防锈能力，装配时需要匹配对应强度等级的螺母、平垫、弹垫，按照规定的扭矩值拧紧，才能达到设计的预紧力要求，避免预紧力不足导致连接松动，或是预紧力过大导致螺栓塑性变形、断裂。在实际设备设计选型时，需要根据被连接件的总厚度计算螺栓的有效夹紧长度，光杆段的长度要略长于被连接件的总厚度，保证螺纹段不进入被连接件的剪切面，同时要预留足够的螺纹长度保证螺母完全啮合，啮合牙数一般不低于5牙，避免螺纹牙受力过大发生滑牙。

　　安装边界方面，螺栓头部的六角外接圆直径决定了装配时扳手的操作空间，设计安装位时需要在螺栓头部周围预留足够的扳手转动空间，避免出现扳手无法放入、无法转动的问题，螺栓轴线要与被连接件的安装面保持垂直，倾斜安装会导致螺栓承受附加弯曲应力，大幅降低螺栓的实际承载能力，容易引发早期断裂。这类螺栓常应用在工程机械的结构件连接、压力机的机身锁紧、注塑机的模板固定、重型减速机的壳体连接等场景，这些场景的连接部位往往承受较大的静载荷或是交变振动载荷，普通低强度螺栓容易出现拉长变形、松动甚至断裂问题，12.9级高强度螺栓通过合理的结构设计与热处理工艺，能够提供足够的预紧力与承载能力，保证设备长期运行过程中的连接可靠性。建模过程中，螺纹部分如果用于装配干涉检查，可以采用简化的装饰螺纹线表达，如果用于力学仿真或是加工出图，则需要绘制精确的螺纹牙型，保证仿真结果的准确性，头部的性能等级标识采用凹刻字体，既不会影响头部的结构强度，也能在长期使用后保持标识清晰可辨，不会因为磨损导致标识消失。
