全尺寸履带式液压挖掘机械结构设计

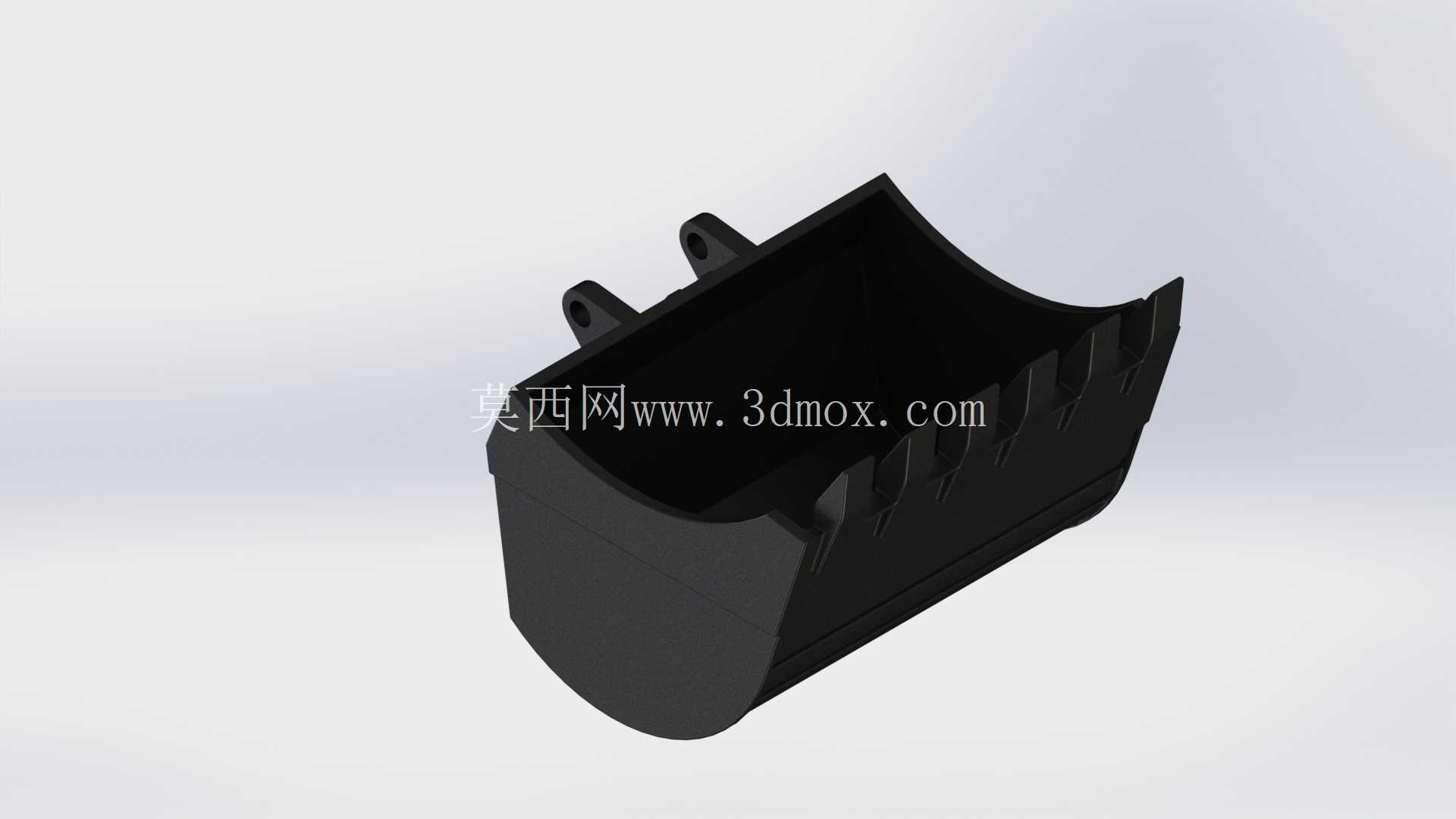

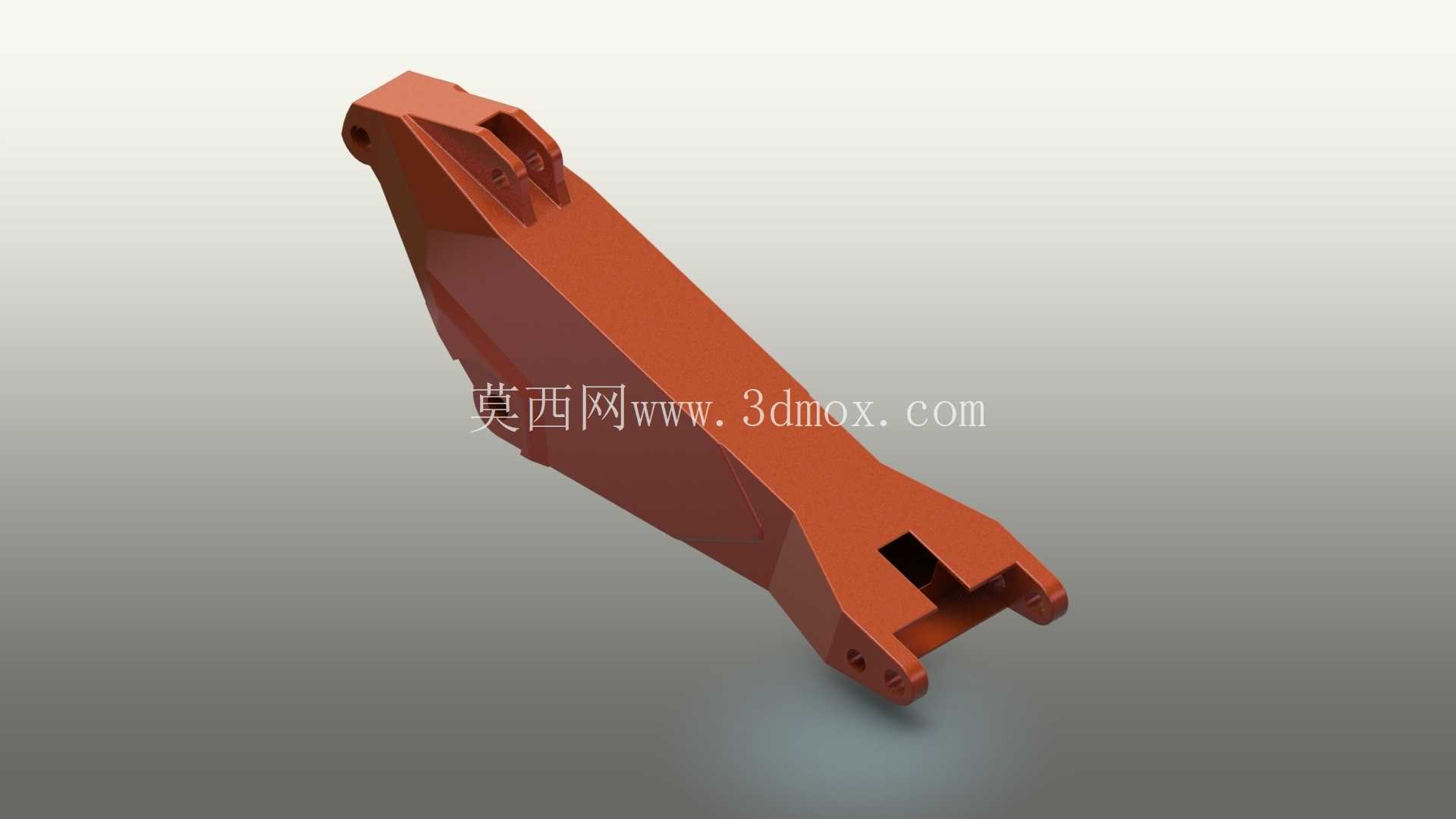

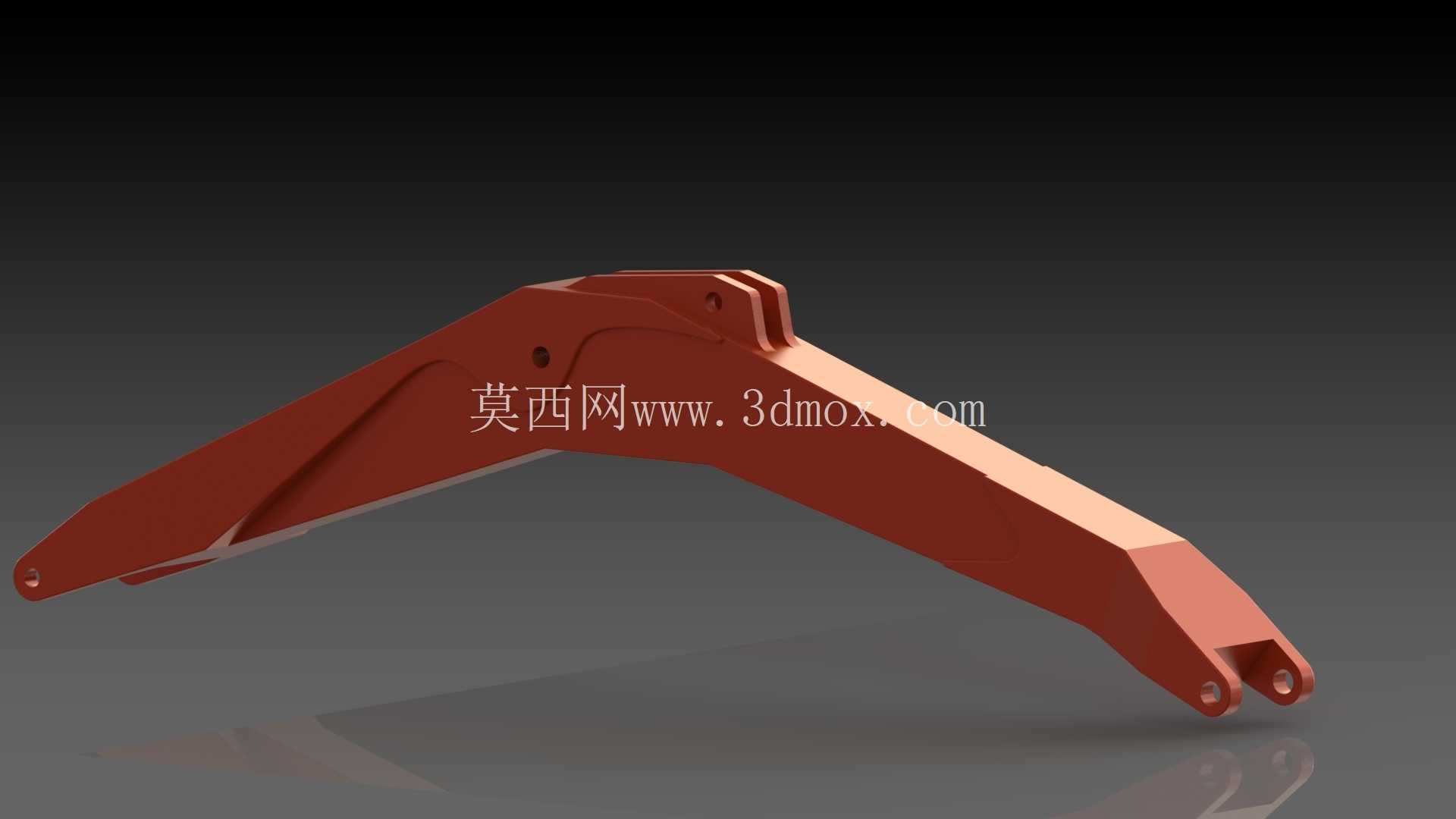

　　在矿山剥离、建筑基坑开挖、市政管线铺设、场地平整这类重载作业场景里，履带式液压挖掘机是核心作业装备，其作业效率、结构可靠性直接决定项目推进节奏。这套三维结构设计完全围绕真实作业工况的载荷边界搭建，没有做脱离工程实际的简化处理。从作业端来看，铲斗斗型针对土石混合工况做了刃口角度优化，斗齿安装位预留了磨损更换的装配间隙，斗杆与铲斗的铰接点位置经过反复调整，兼顾挖掘时的切入力与卸料时的翻转角度，避免粘料残留。动臂采用变截面箱型焊接结构，在油缸铰接、回转支座连接这些应力集中区域做了局部加厚处理，内部布置的加强筋板完全匹配重载挖掘时的弯矩传递路径，不会出现局部应力超限的问题。

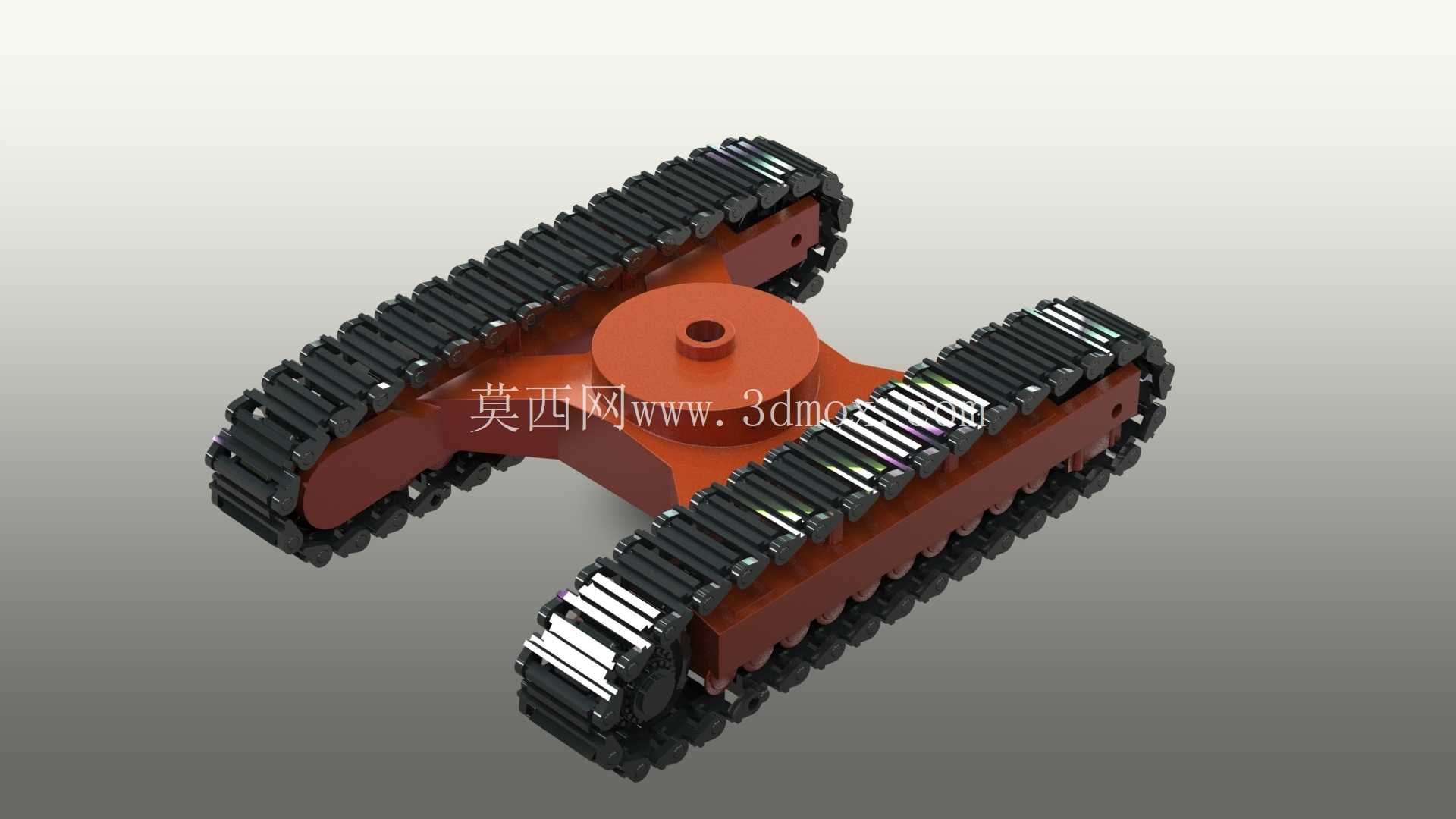

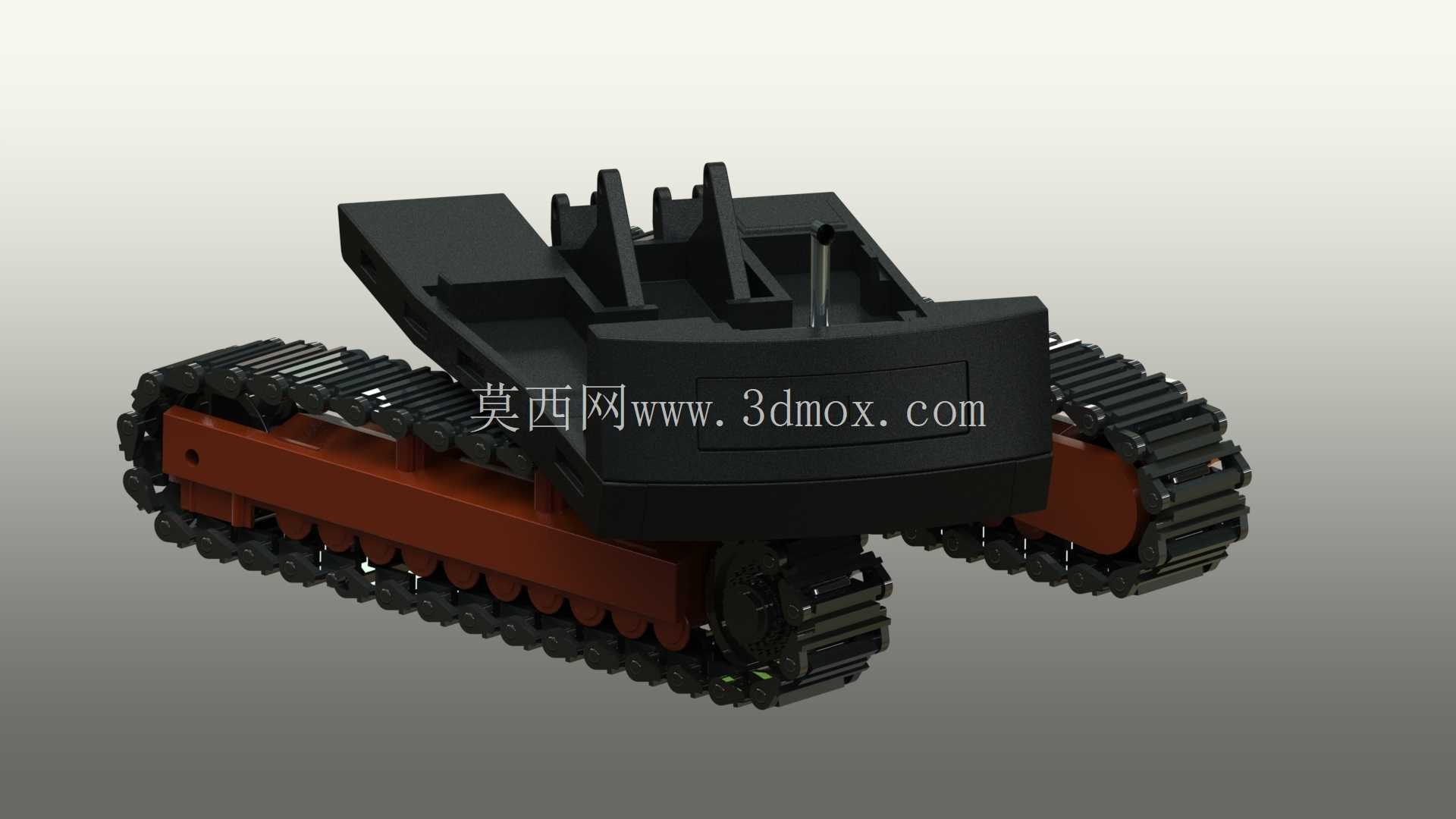

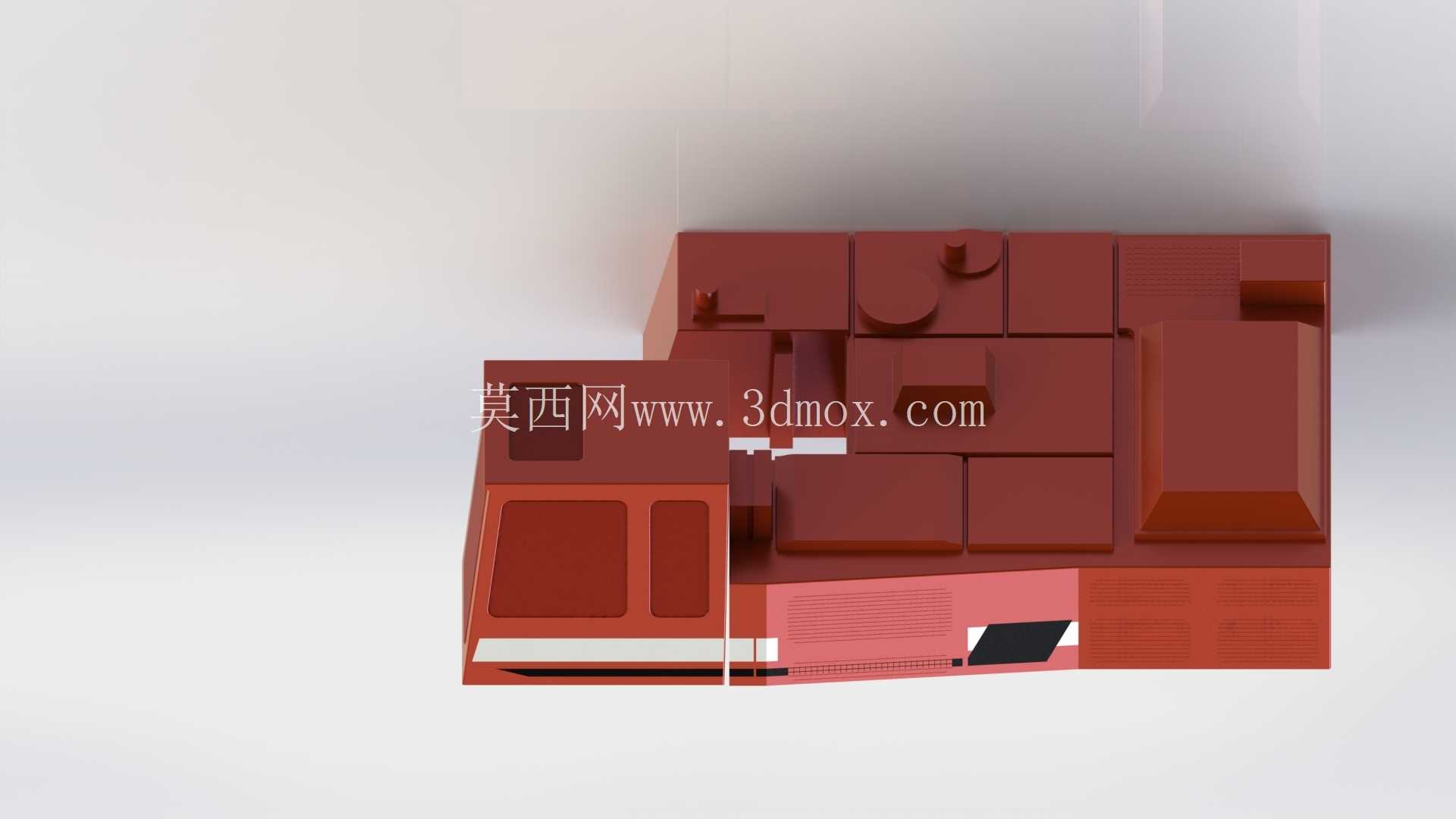

　　液压系统的布局完全遵循实机管路走向，液压缸的铰接点位置经过运动学校核，保证动臂举升、斗杆收放、铲斗翻转的全行程里，软管不会出现弯折半径过小、与结构件干涉的问题，硬管的固定卡箍位置也预留了振动缓冲的间隙，匹配作业时的高频振动工况。下部履带底盘的设计重点考虑了复杂地形的通过性，履带板的接地比压参数针对松软泥泞工况做了适配，每个履带链节的连接销轴、驱动链轮的齿形都按照传动载荷做了参数化建模，张紧装置的调节行程预留了足够的履带磨损补偿量，保证长时间作业不会出现脱链问题。上部回转平台的主框架采用框架式焊接结构，动力舱、液压阀组、配重的安装位置都做了重心校核，保证360度回转时整机的稳定性，不会因为偏载出现倾翻风险。

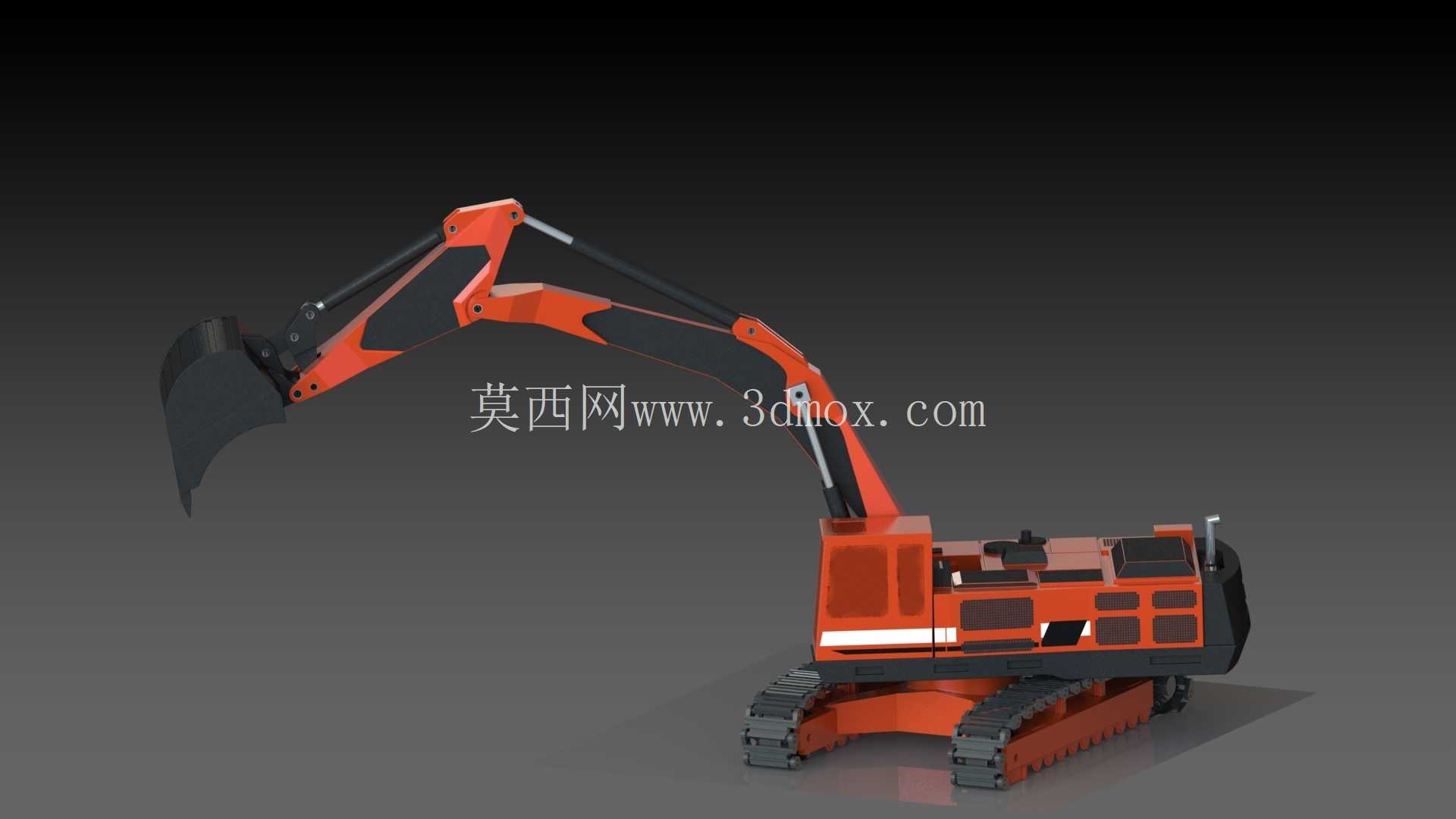

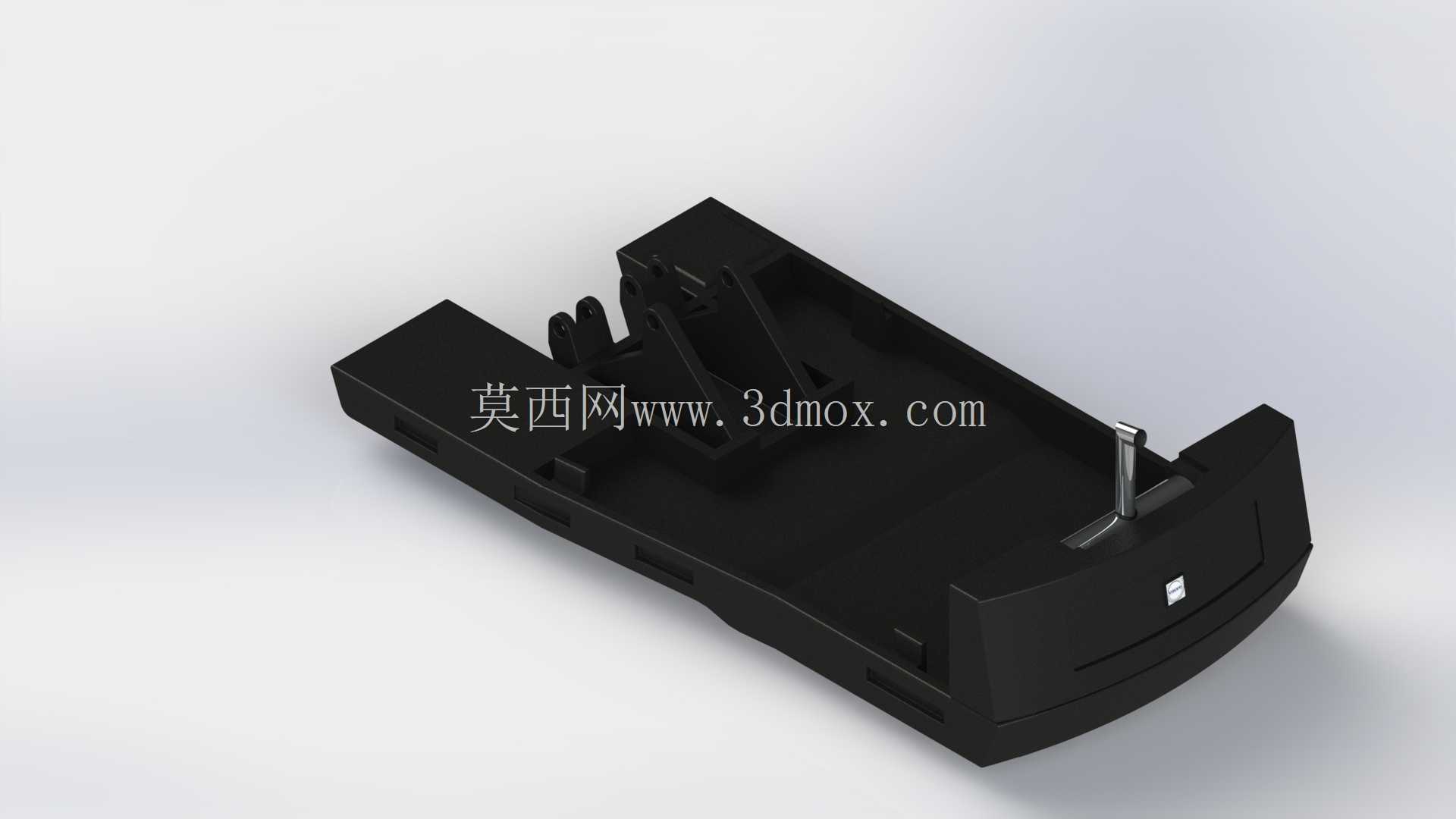

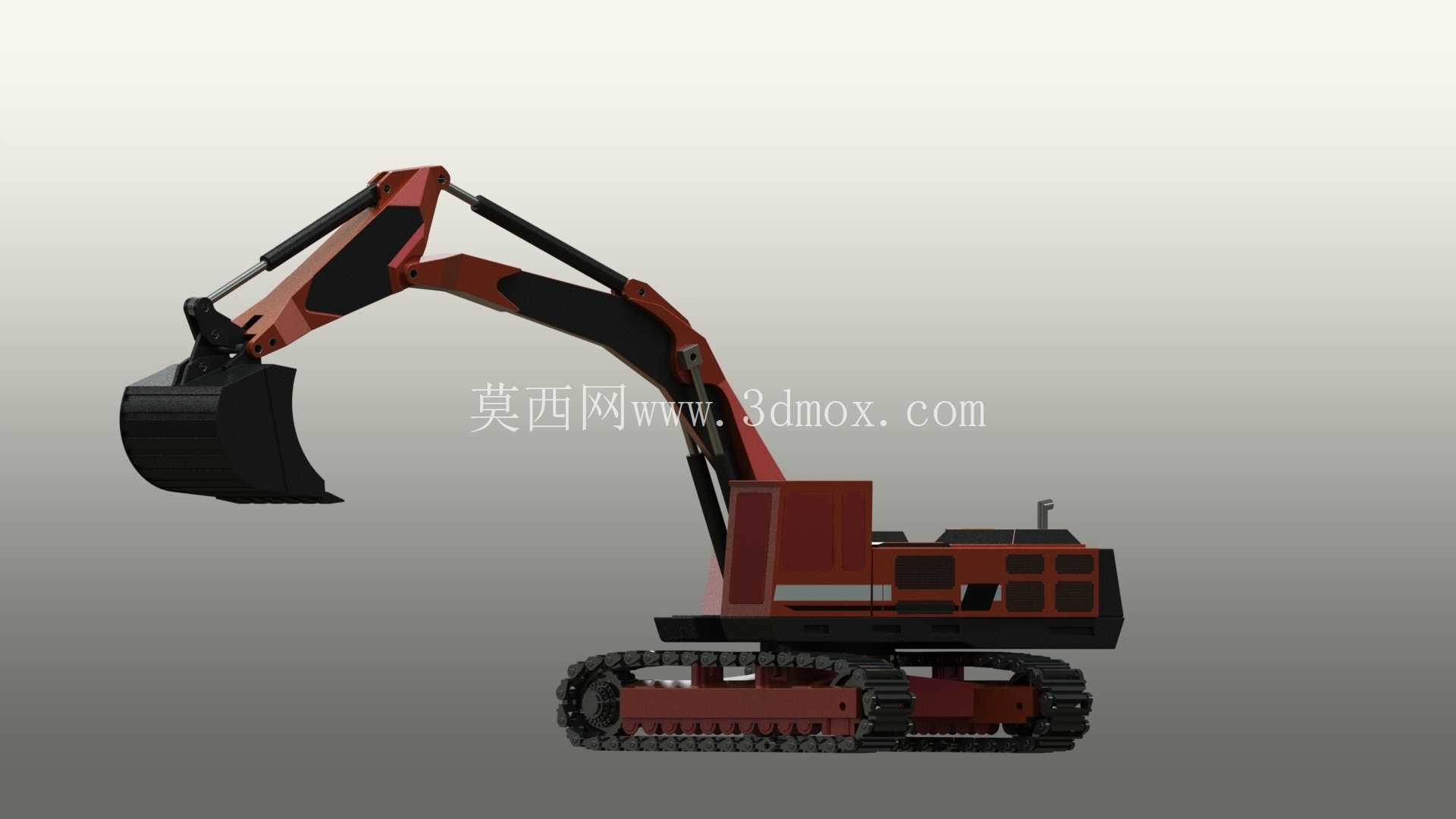

　　建模过程中对所有运动副做了约束匹配，能够完整模拟挖掘、举升、回转、卸料的全作业流程动作，同时对全行程内的运动部件做了干涉检查，包括动臂举升到最高位置时与驾驶室的间隙、回转时履带与上部结构的安全距离、油缸伸缩到极限位置时的结构避让，所有配合间隙都符合工程机械设计的安全规范。这套结构设计没有做外观层面的冗余修饰，所有结构特征都服务于功能实现，不管是用于重型机械设计的教学练习，还是作为同类型设备改型设计的结构参考，都能直接对应到工程实际的设计逻辑，不会出现与实机结构脱节的问题。

　　从安装边界来看，上部结构与底盘的回转支承连接尺寸、各个液压油缸的安装距、工作装置的极限作业尺寸（最大挖掘半径、最大挖掘深度、最大卸料高度）都符合同吨位挖掘机的通用参数范围，能够直接对接现有成熟部件的选型参数，不需要做大幅调整就能用于方案阶段的结构验证。
