履带式液压挖掘机械三维结构设计

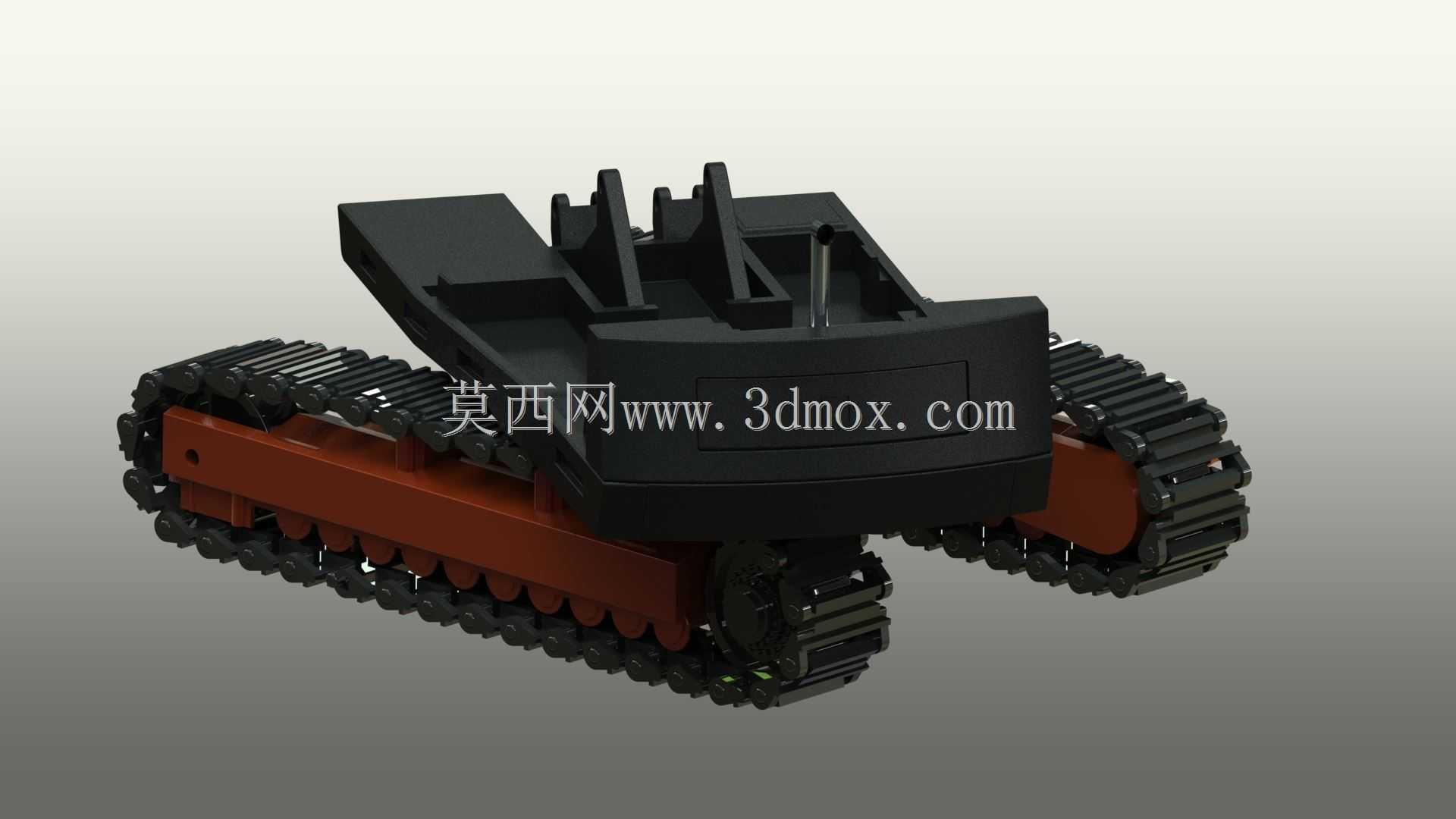

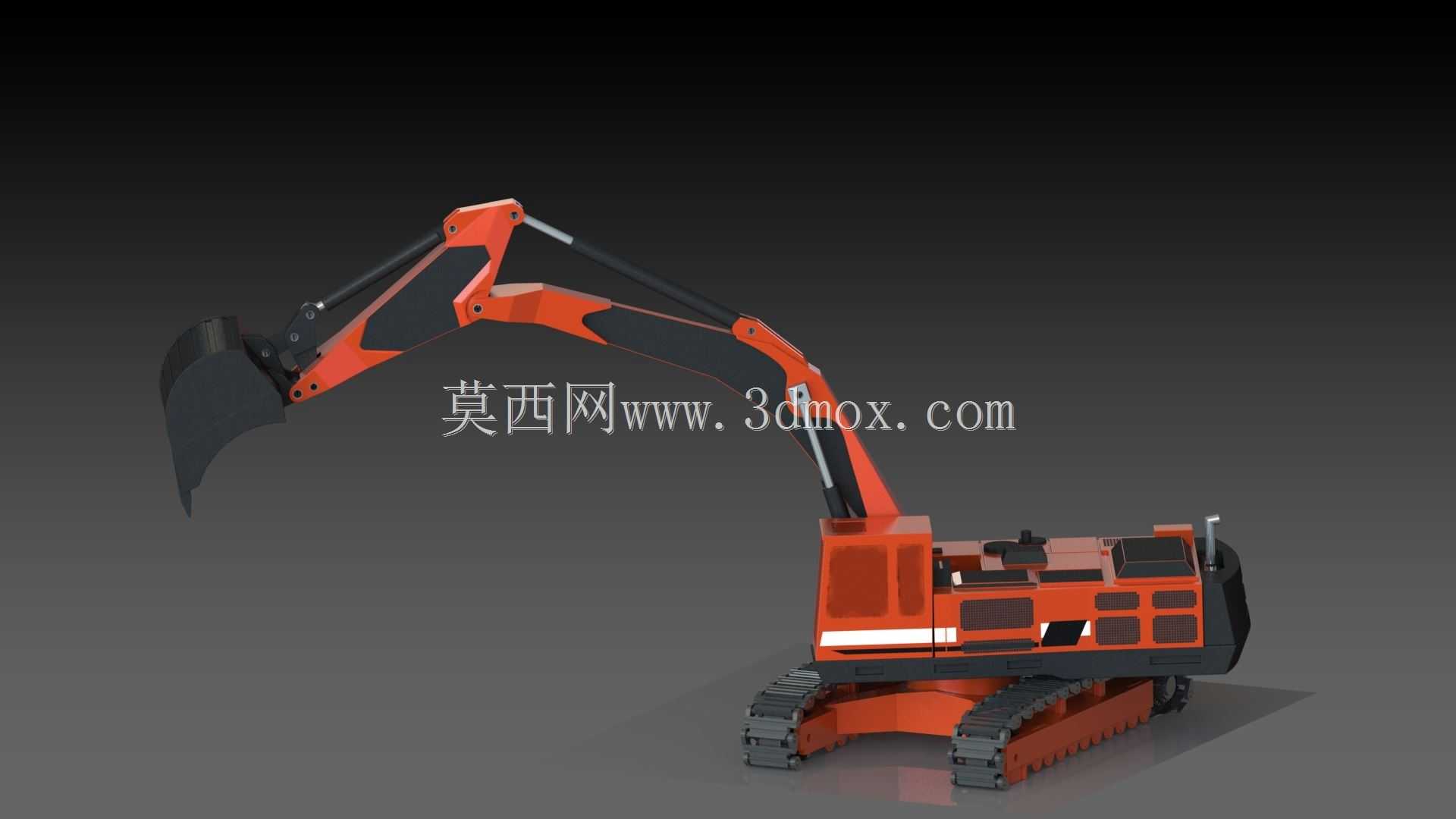

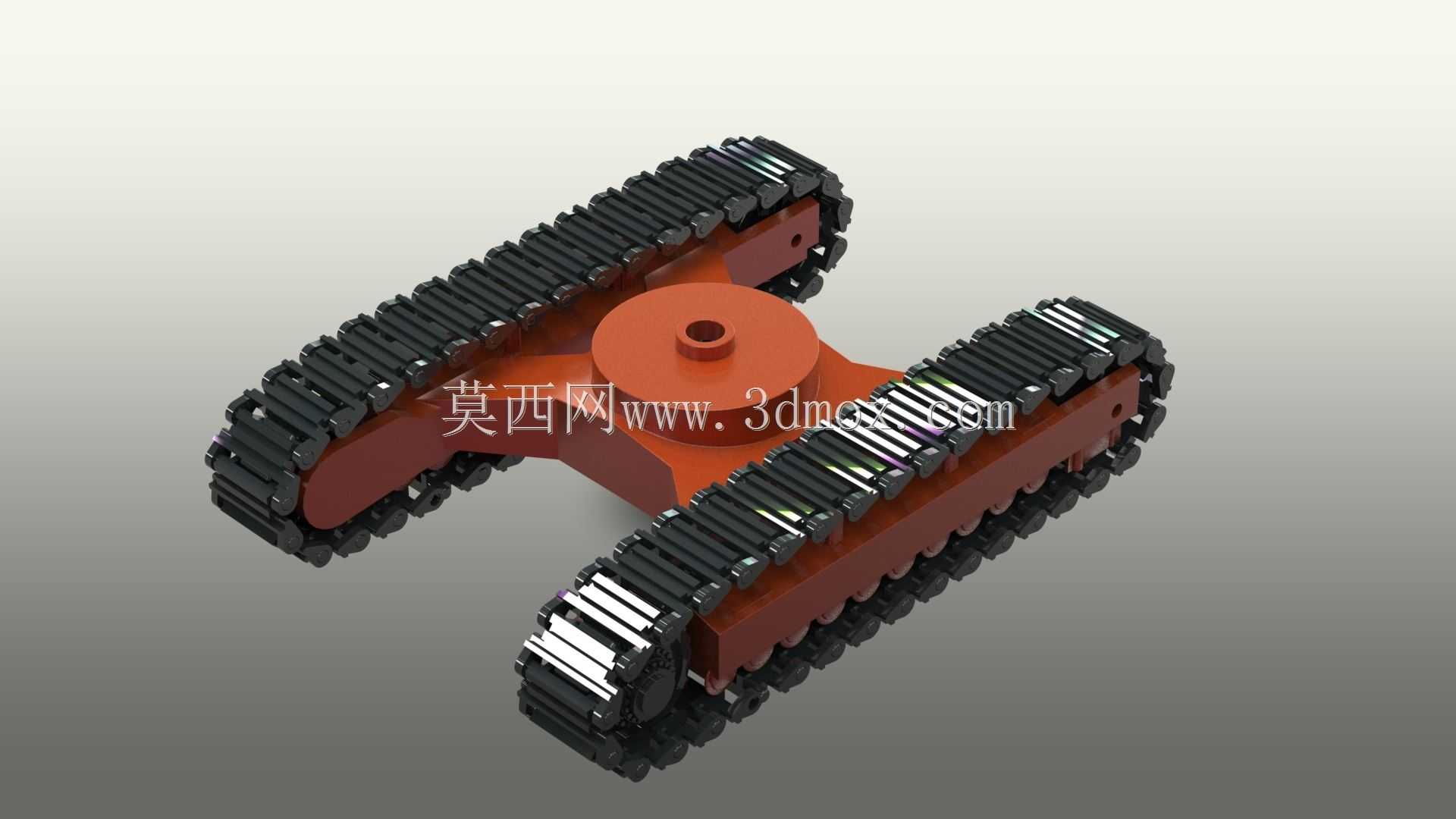

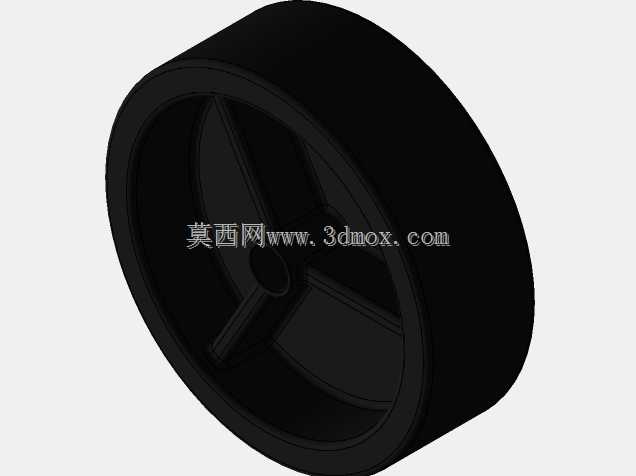

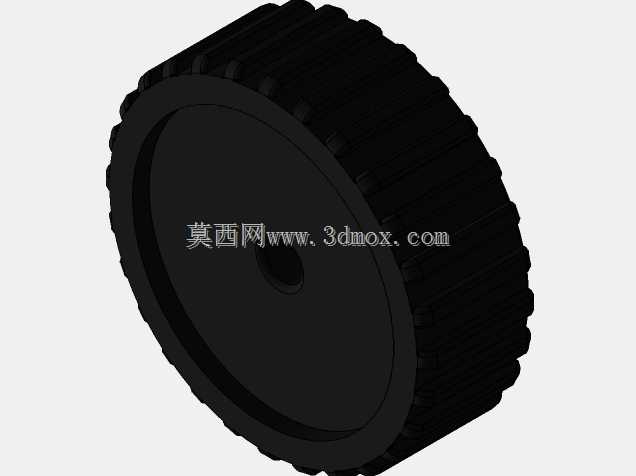

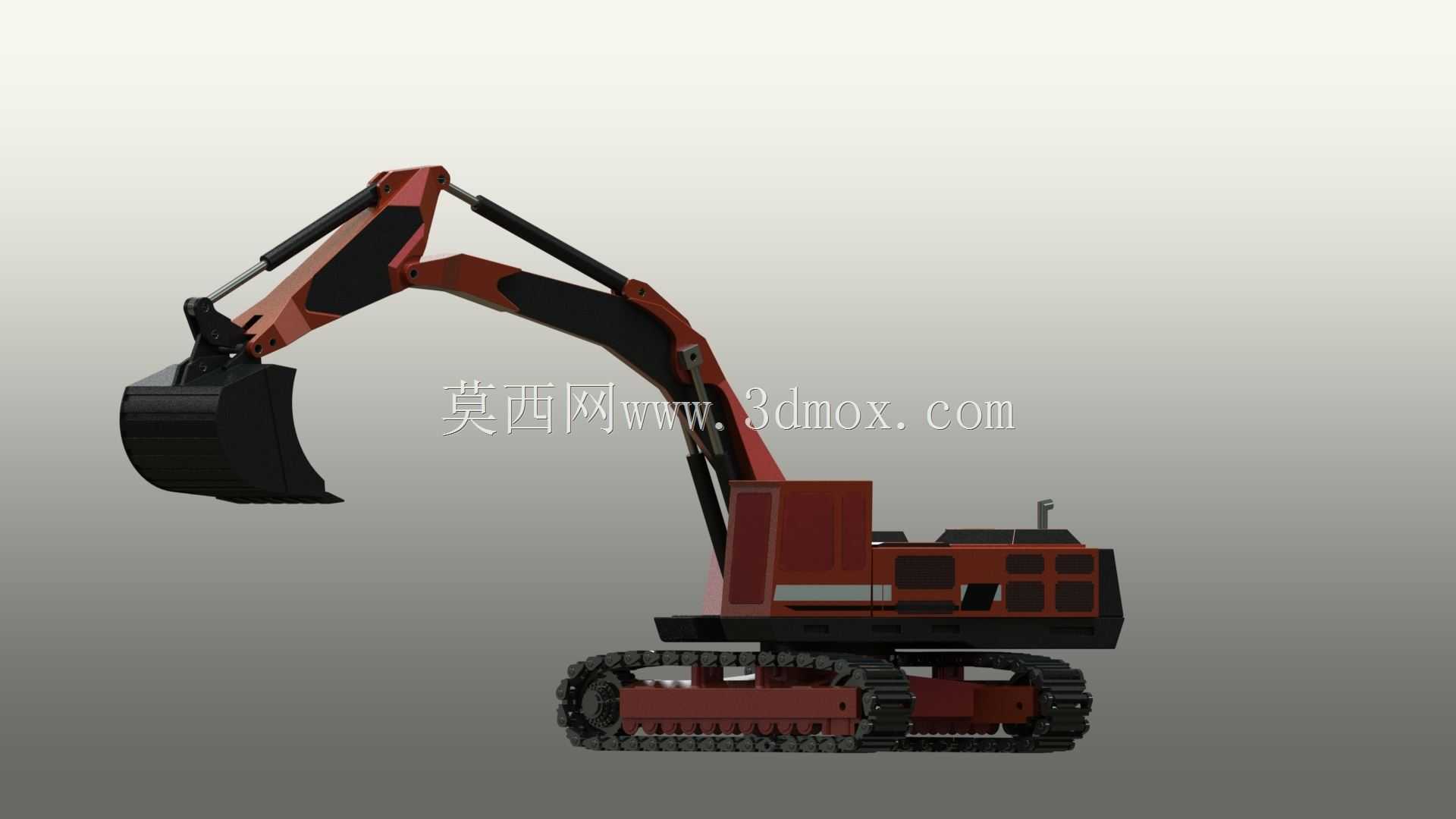

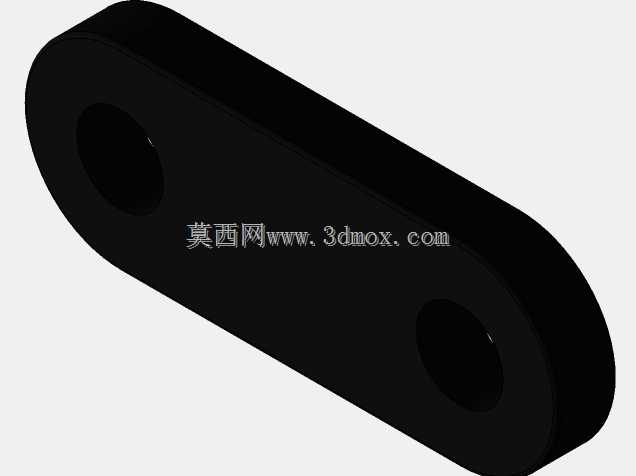

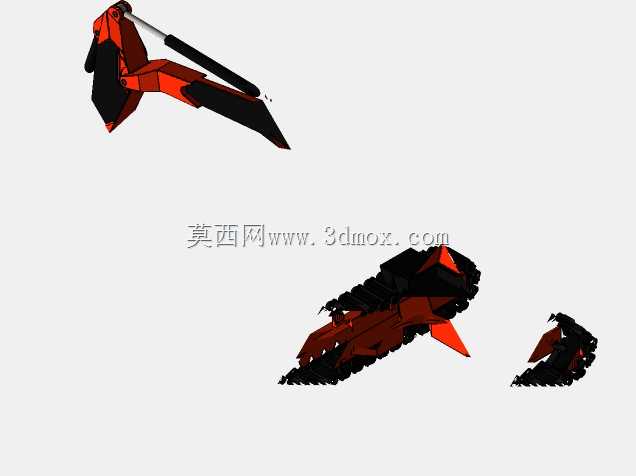

　　履带式挖掘机作为土方工程核心作业装备，广泛适配矿山剥离、基坑开挖、场地平整、市政管线铺设、农林水利改造等多类作业场景，可通过更换属具拓展破碎、抓取、起重等附加功能，是工程现场适配性最强的移动作业装备之一。该三维模型完整还原了整机的结构组成，覆盖行走底盘、回转平台、工作装置、动力舱、操纵室几大核心模块，各部件的装配关系完全参照实体设备的连接逻辑搭建，可直接用于结构校核、运动仿真、教学演示等场景。从设计逻辑来看，履带行走部分采用了标准的四轮一带布局，驱动轮、导向轮、支重轮、托链轮与履带板的啮合间隙按照实体设备的装配公差设置，履带板的接地比压参数匹配常规20吨级挖掘机的作业要求，可满足泥泞、松软、碎石等复杂非硬化路面的通行需求，

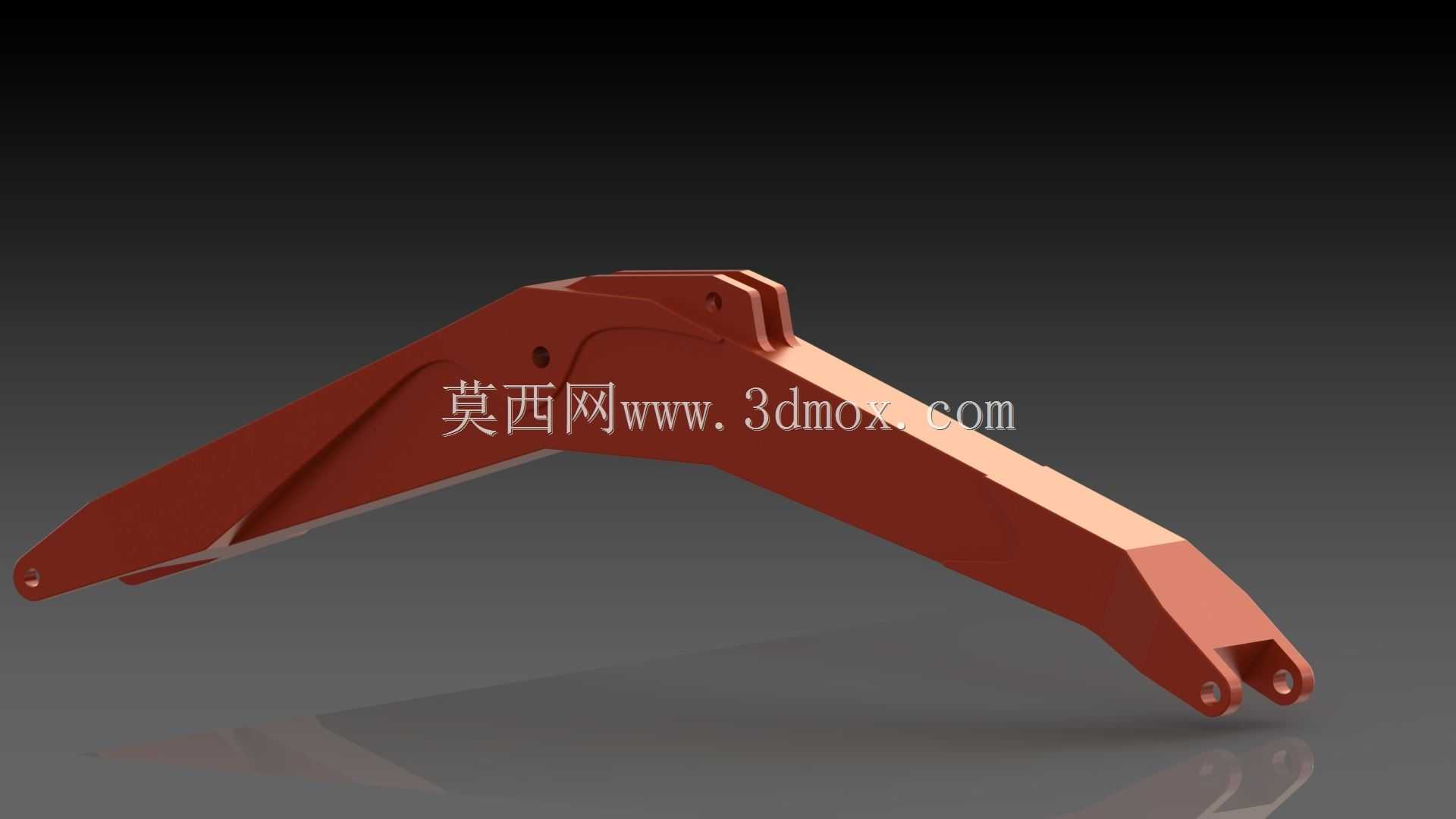

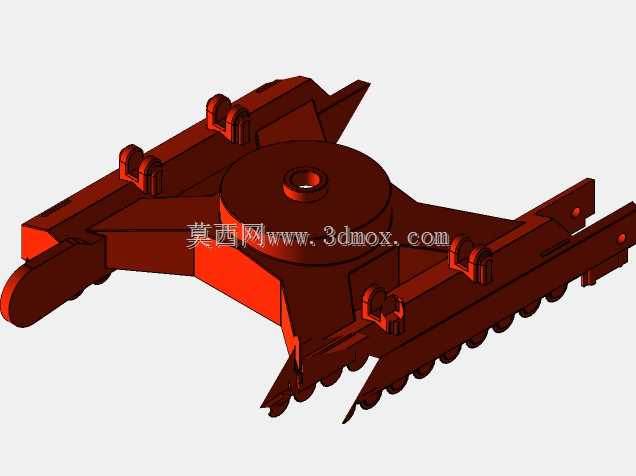

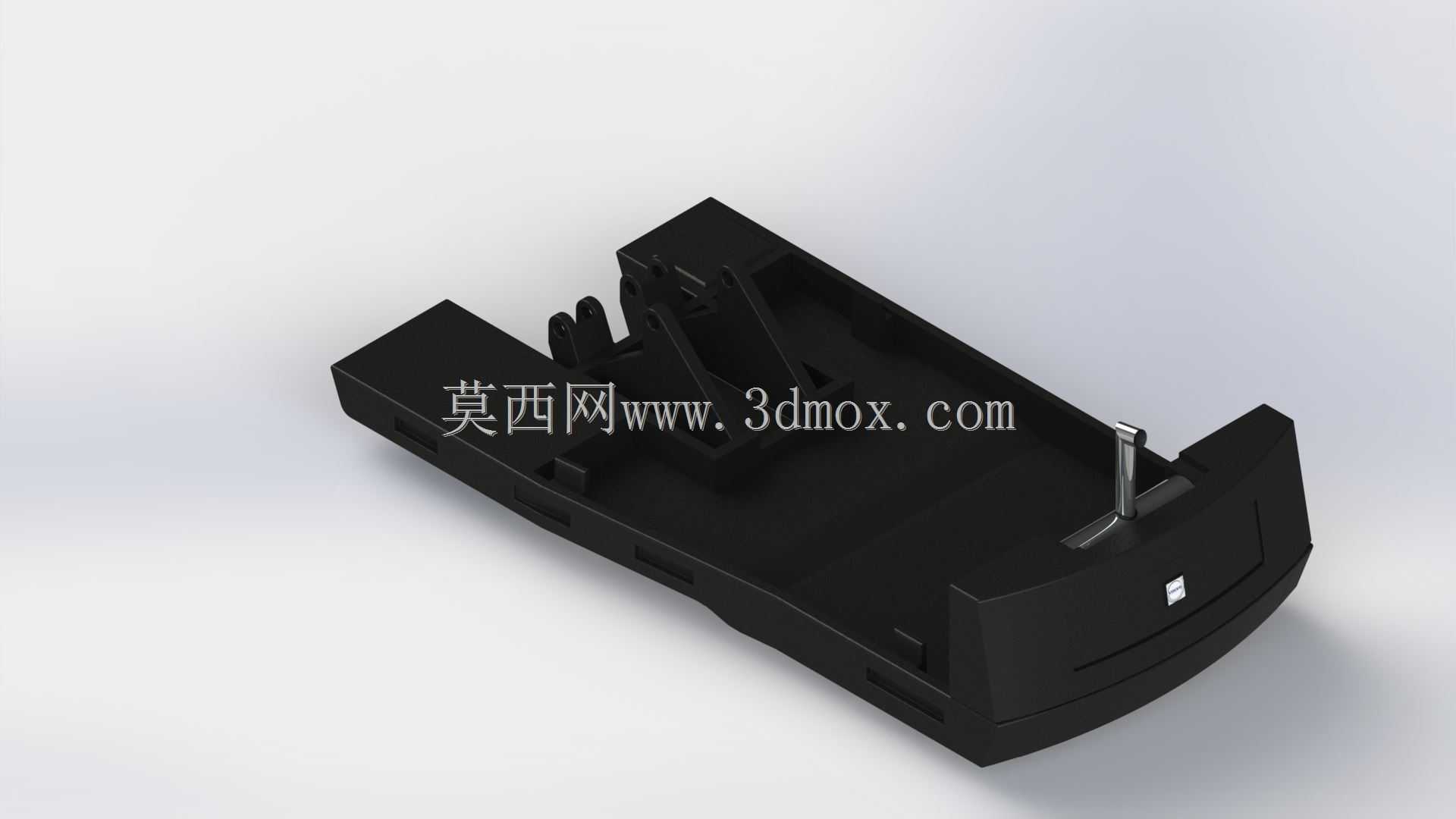

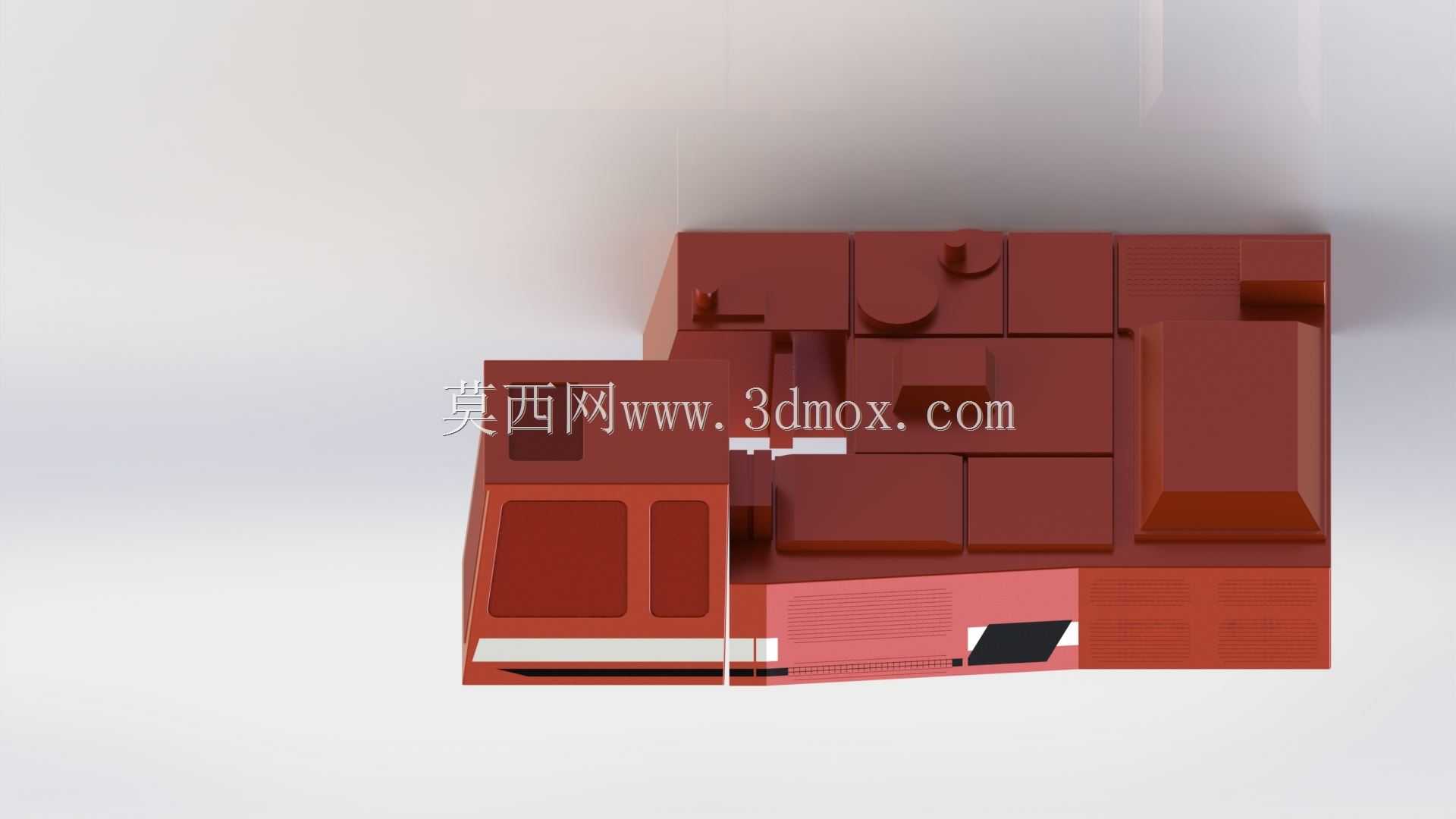

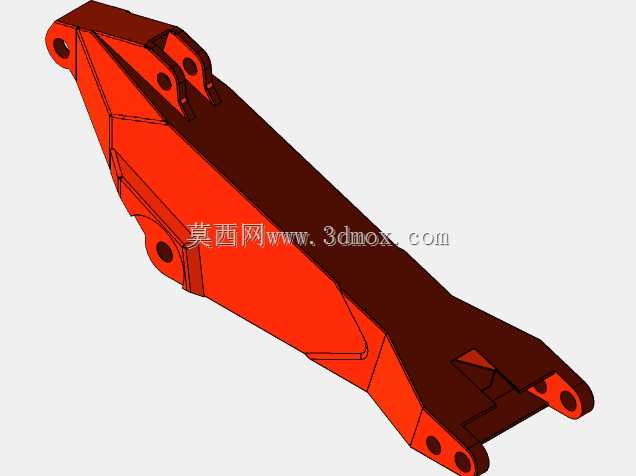

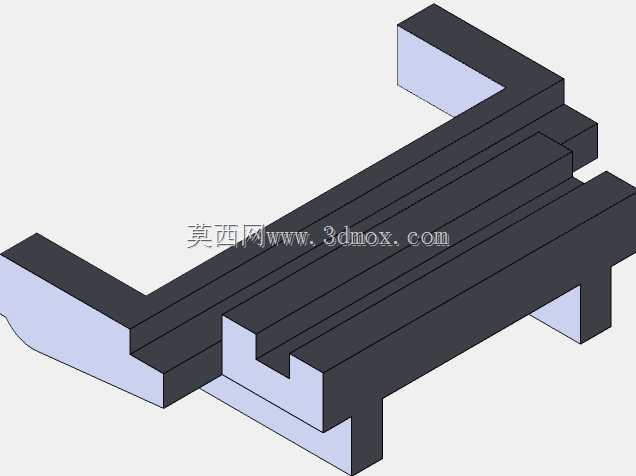

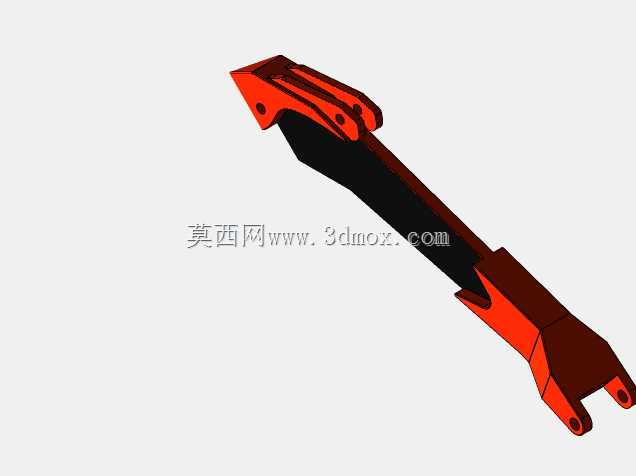

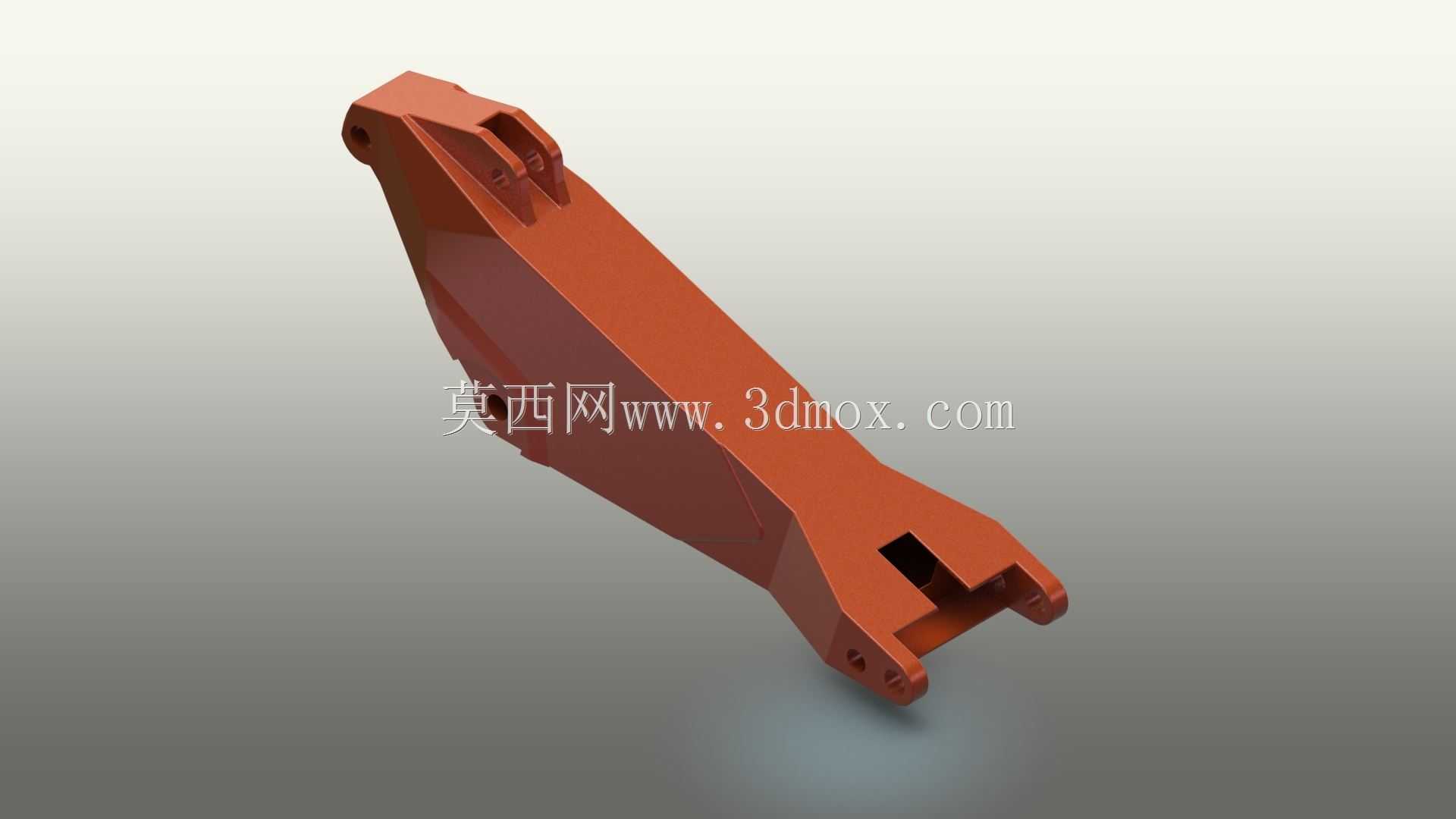

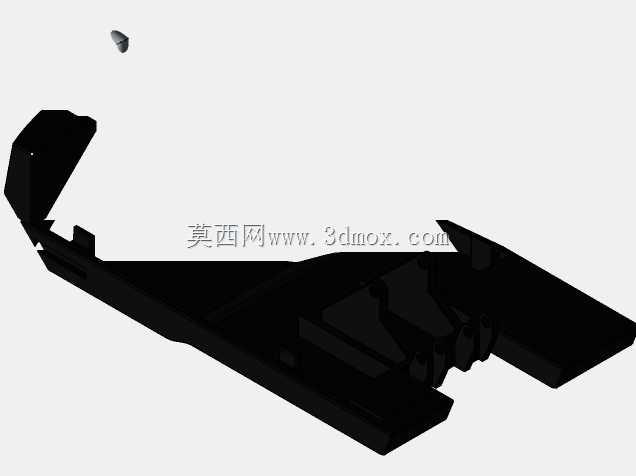

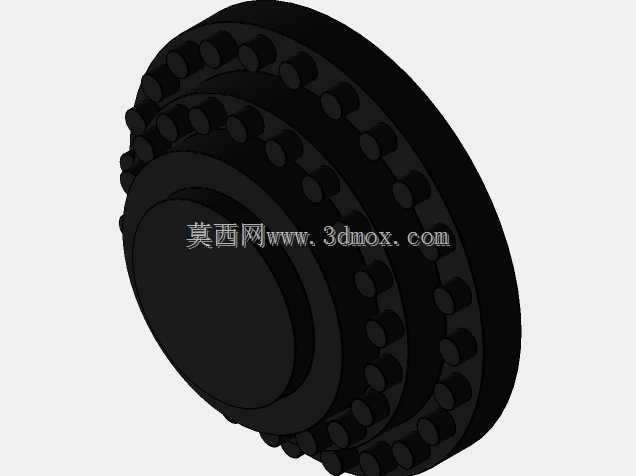

　　底盘的最小离地间隙、轨距、履带板宽度等边界尺寸，完全参照通用工程设备的通行限界设计，可适配多数平板运输车的装载尺寸要求，也能满足狭窄市政巷道的作业通行空间需求。上部回转平台采用对称式布局，动力舱布置在平台后侧起到整机配重作用，平衡前端工作装置满载作业时的倾覆力矩，平台与行走底盘的回转支承连接位置预留了标准的安装接口，可匹配不同规格的回转驱动组件，平台上的覆盖件、散热格栅、检修口位置均按照实体设备的维护需求设置，预留了足够的拆装操作空间。前端工作装置采用弯动臂加短斗杆的经典配置，动臂与斗杆的铰接点位置经过运动学校核，可实现最大挖掘深度、最大卸载高度、最大挖掘半径的参数匹配常规土方作业的覆盖范围，

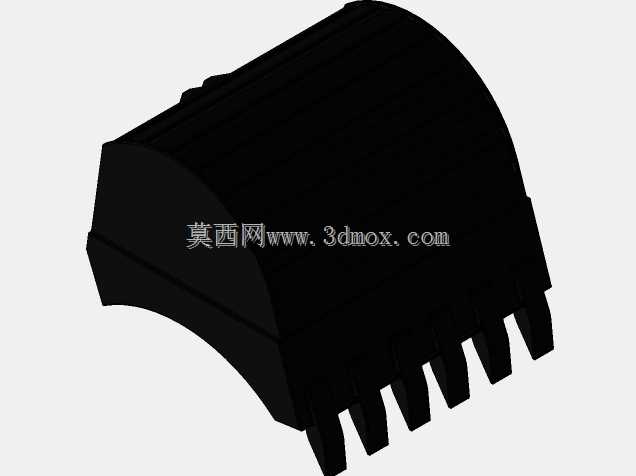

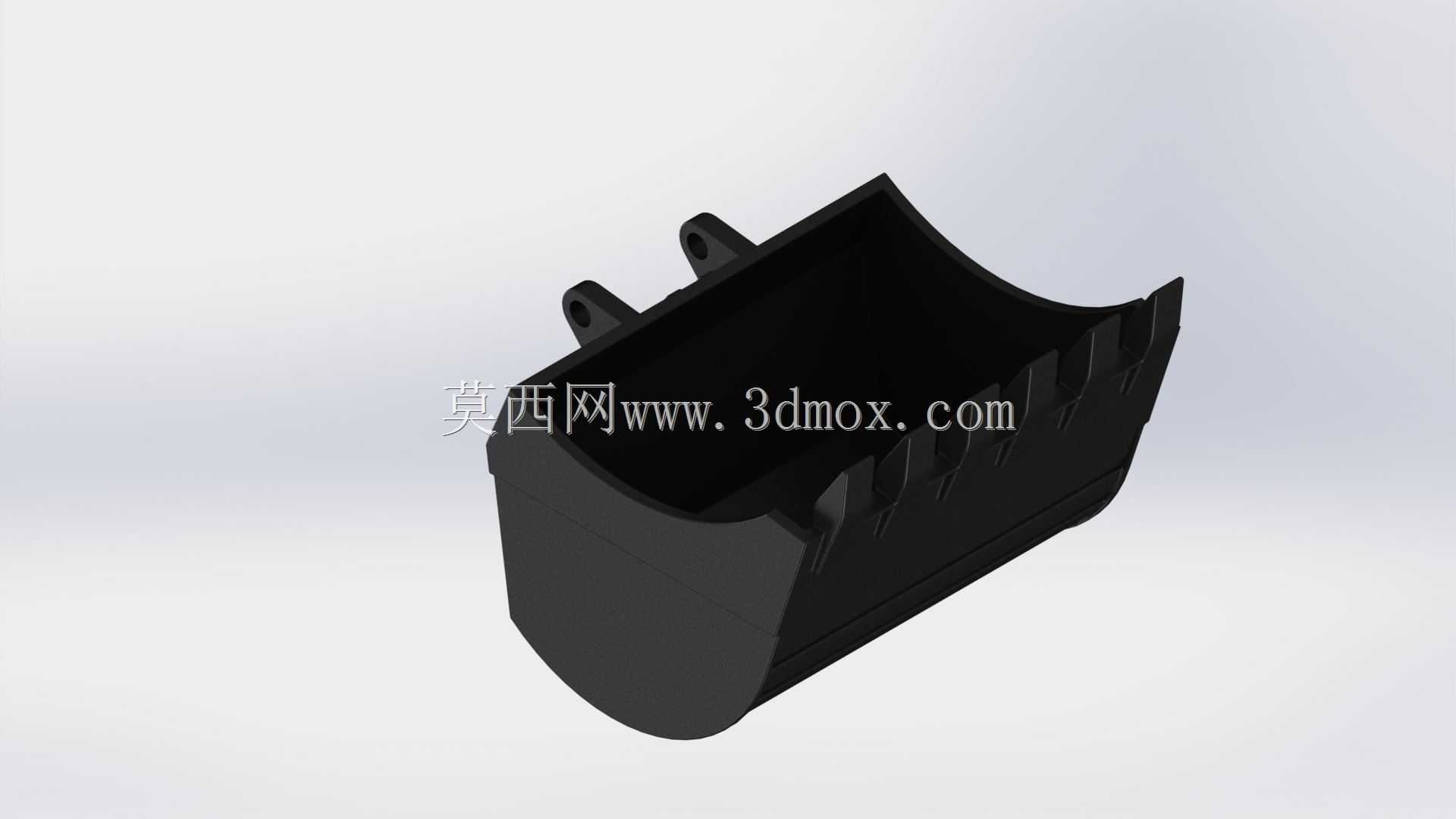

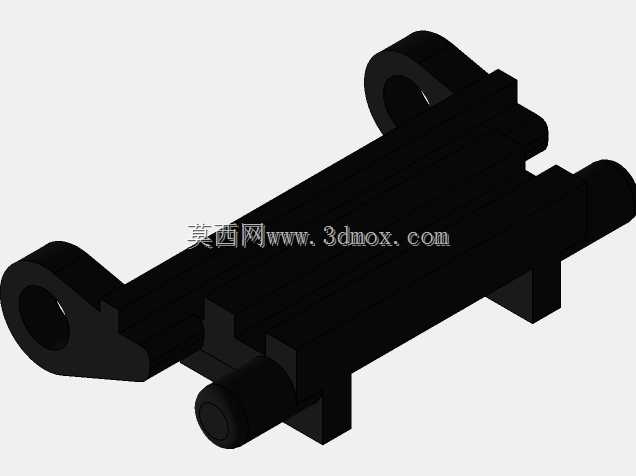

　　斗杆前端的铲斗连接接口采用通用型销轴连接结构，可快速更换不同斗容的土方斗、岩石斗，或是破碎锤、抓木器等附属作业装置，各液压油缸的铰接位置、行程参数均按照实际作业的推力、拉力需求设置，可模拟挖掘过程中动臂升降、斗杆收放、铲斗翻转的全流程动作，不会出现运动干涉问题。整机外形的长、宽、高边界尺寸符合道路运输的外廓尺寸要求，无需拆解即可满足常规公路转运的装载要求，各部件的安装定位基准清晰，可直接导出工程图纸用于零部件的加工参考，也可用于虚拟仿真场景中的作业流程演示，帮助设计人员快速验证不同作业姿态下的结构受力情况，优化整机的载荷分布。
