变速箱离合器副轴法兰连接结构

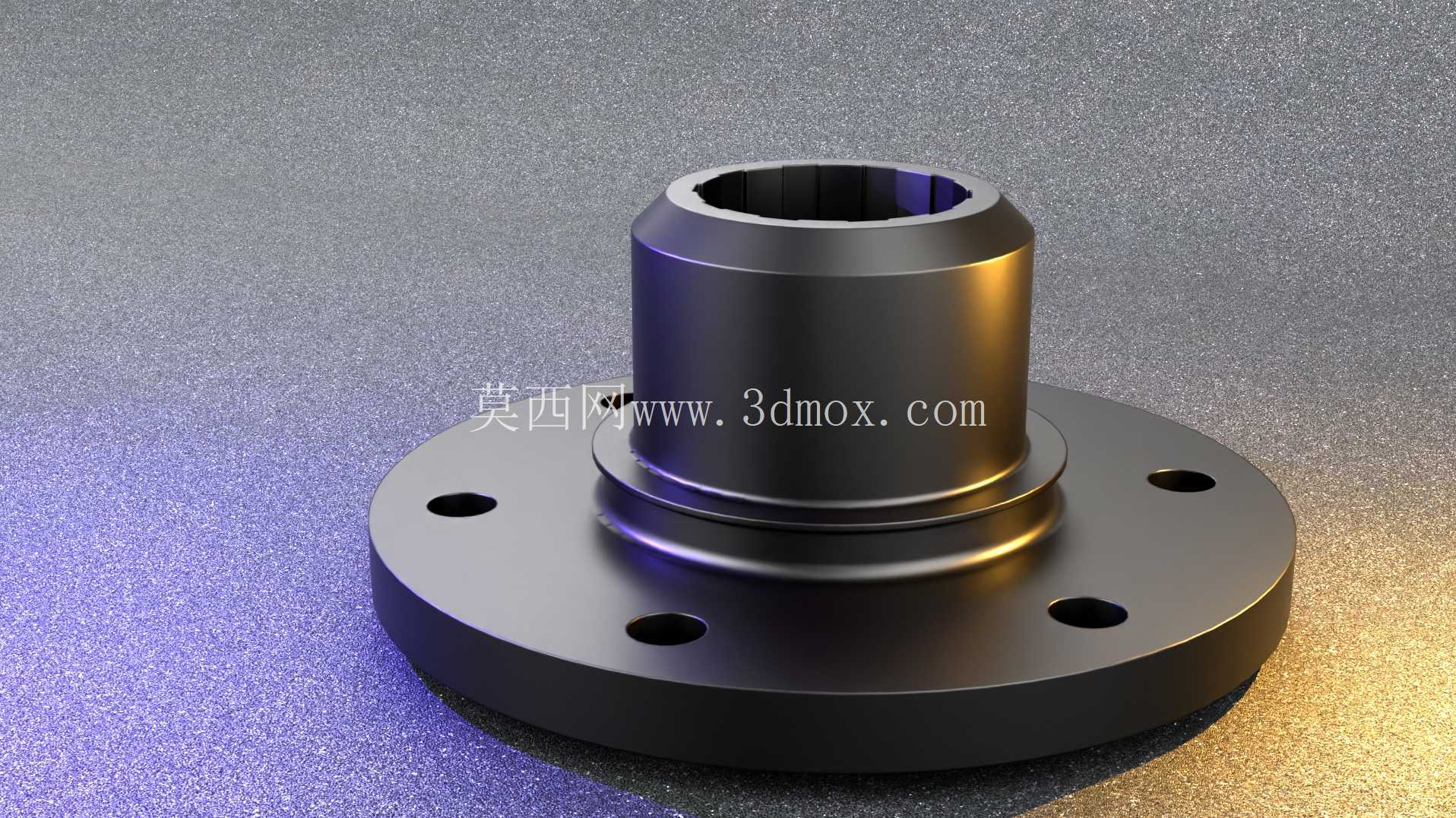

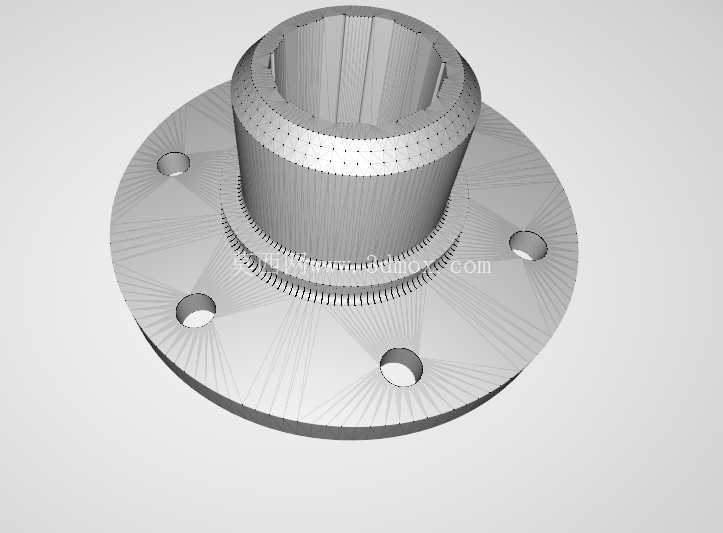

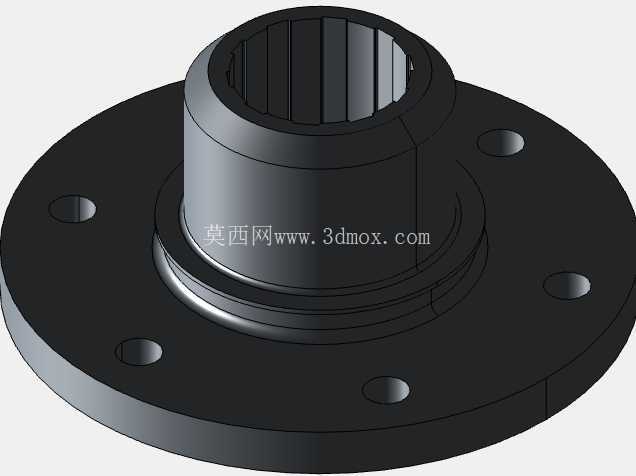

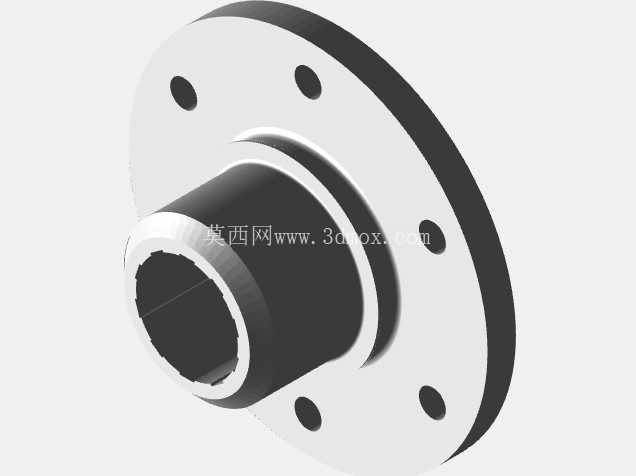

　　在商用车与乘用车辆的手动、双离合变速箱传动链路中，离合器副轴是承接动力输入、完成扭矩分流传递的核心承载构件，本次呈现的带法兰一体式离合器副轴结构，主要适配横置前驱变速箱的动力输出端布局，区别于传统分体式副轴与连接法兰的装配方案，该结构采用一体化锻造成型后机加工的工艺路线，从根源上消除了分体装配带来的同轴度误差、连接螺栓剪切失效的潜在风险。从实际装车应用场景来看，该部件安装位置处于离合器从动盘与变速箱输入轴组的衔接区域，法兰端面上均布的四个通孔用于和离合器从动盘毂的定位销完成刚性连接，轴体内腔加工的内花键齿槽，与变速箱输入轴端的外花键形成渐开线花键配合，能够在高转速、大扭矩交变载荷的工况下，保证动力传递的无间隙啮合，避免花键磨损带来的传动冲击、换挡顿挫问题。

　　设计阶段首先围绕安装边界做了尺寸链校核，法兰盘的外圆直径根据离合器从动盘的安装孔位分布圆做了匹配，保证法兰端面与从动盘毂的贴合面有效接触面积不低于85%，避免局部压应力过大导致的端面压溃变形；轴段的外径尺寸根据变速箱前壳体的轴承安装位做了公差配合设计，轴颈处采用k6级过渡公差，与深沟球轴承内圈形成过盈配合，保证高速旋转时的轴承定位可靠性，不会出现轴颈跑圈的异常磨损问题。

　　从结构特性来看，法兰与轴身衔接位置做了R3的圆弧过渡处理，没有采用直角台阶结构，这一设计细节是为了降低应力集中系数——在车辆急加速、急减速的瞬态扭矩冲击下，轴肩位置是应力峰值最高的区域，圆弧过渡能够将应力集中系数降低30%以上，大幅提升部件的疲劳寿命，避免长期交变载荷下出现轴根断裂的失效故障。内花键的参数设计匹配变速箱常用的模数2渐开线花键标准，齿侧配合采用H7/h6的间隙配合，既保证装配时花键能够顺利滑入啮合，又能控制齿侧间隙在0.02-0.05mm区间，避免间隙过大带来的传动换向冲击，同时花键齿端做了15度的倒角导向，方便装配过程中花键的对中导入，减少装配时的齿面磕碰损伤。

　　法兰端面上的安装孔采用锪平处理，保证连接螺栓拧紧时端面与螺栓头下平面完全贴合，避免螺栓受到附加弯曲应力，每个安装孔的位置度公差控制在Φ0.1mm以内，保证与离合器从动盘的销孔完全对中，不会出现装配别劲、离合器分离不彻底的问题。从加工工艺性角度考虑，该结构的所有机加工面均设置了合理的退刀槽，外圆磨削、内花键插齿、端面精车工序都有足够的刀具退刀空间，适合批量车削加工、滚齿/插齿加工、热处理后精磨的量产工艺路线，轴身表面做了氧化发黑处理，在不增加镀层厚度影响装配公差的前提下，提升部件的防锈能力，适配变速箱内部油气混合的工作环境，不会因为长期浸泡在变速箱油雾气中出现锈蚀卡滞的问题。在实际选型匹配过程中，该结构的轴向安装尺寸经过严格校核，法兰端面到轴端卡簧槽的距离，与变速箱前壳体、离合器分离轴承的安装行程完全匹配，不会出现离合器分离行程不足、分离轴承过度磨损的问题，轴身的动平衡等级设计为G2.5级，适配最高6000rpm的工作转速，在高转速工况下不会出现明显的旋转振动，保证变速箱传动的平稳性，降低整车传动系统的NVH问题。
