多级平行轴齿轮变速箱内部结构设计

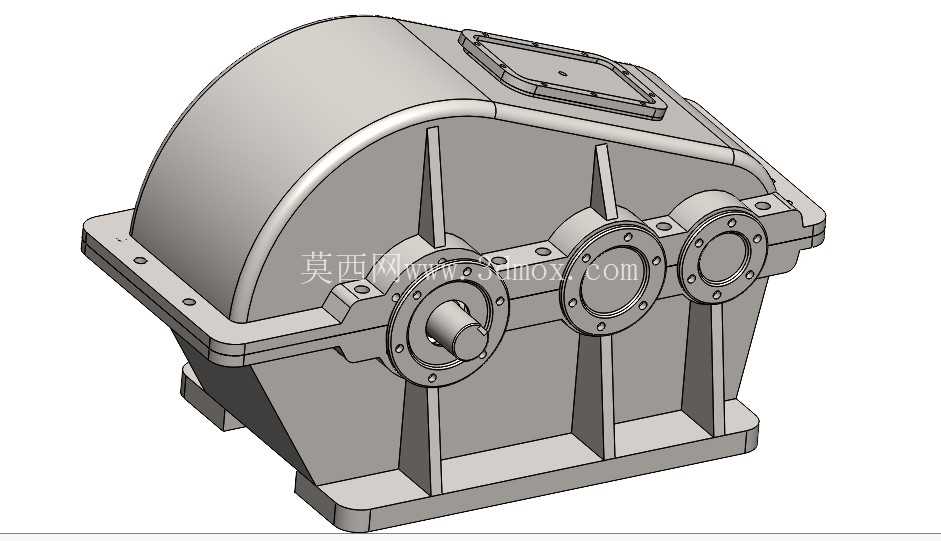

这套平行轴式齿轮变速箱的三维结构，核心服务于固定速比的工业动力传输场景，常见于输送线驱动、中小型机床进给、矿山辅助设备传动这类需要稳定扭矩转换的工况中，区别于车用无级变速或双离合结构，这类定轴齿轮箱的核心诉求是长期重载下的传动可靠性，以及维护环节的拆装便利性。从结构布局来看，箱体采用剖分式设计，上下箱结合面沿着各轴的轴线平面分布，这种设计的核心考量是装配阶段可以先将所有齿轮、轴、轴承组件预装在下箱体的轴承座位置，确认齿轮啮合侧隙、轴系窜动量符合要求后，再扣合上箱体完成密封，相比整体式箱体，大幅降低了大直径齿轮的装配难度，也给后期轴承磨损、齿轮点蚀后的检修更换留出了操作空间。

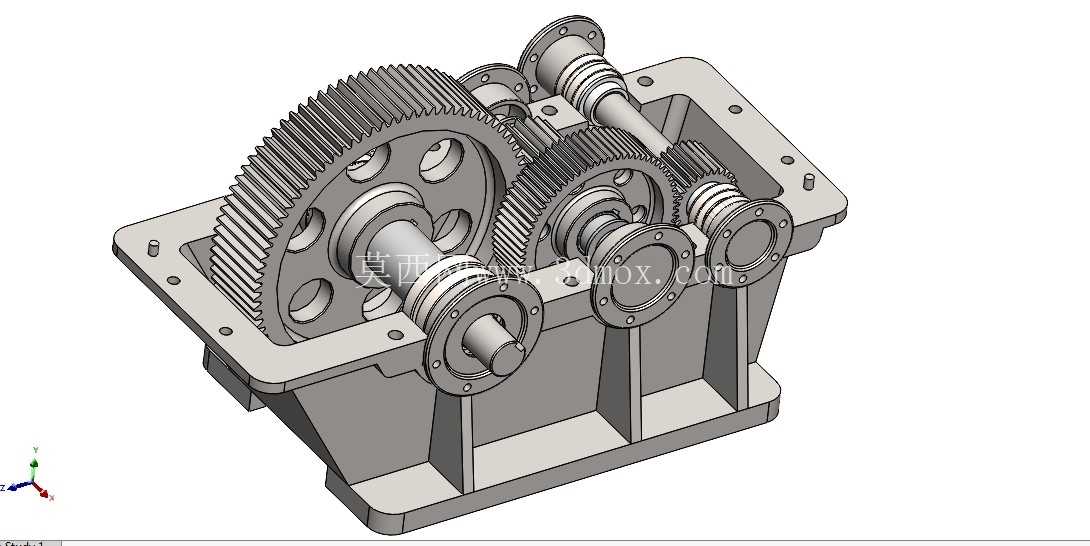

轴系排布采用三级平行轴传动逻辑，输入轴端设置了密封端盖结构，适配外接动力源的联轴器安装，输入轴上的小模数齿轮直接与中间轴的大直径从动齿轮啮合，完成第一级减速增扭，中间轴上的双联齿轮分别与另一根中间轴、输出轴的对应齿轮匹配，通过不同齿数比的搭配实现最终的输出转速与扭矩要求，所有齿轮均采用直齿圆柱齿轮结构，这类齿轮没有轴向分力，对轴承的轴向承载要求更低，适合中低速、重载的连续运转工况，加工难度也远低于斜齿或人字齿轮，适合通用工业场景的批量配套。

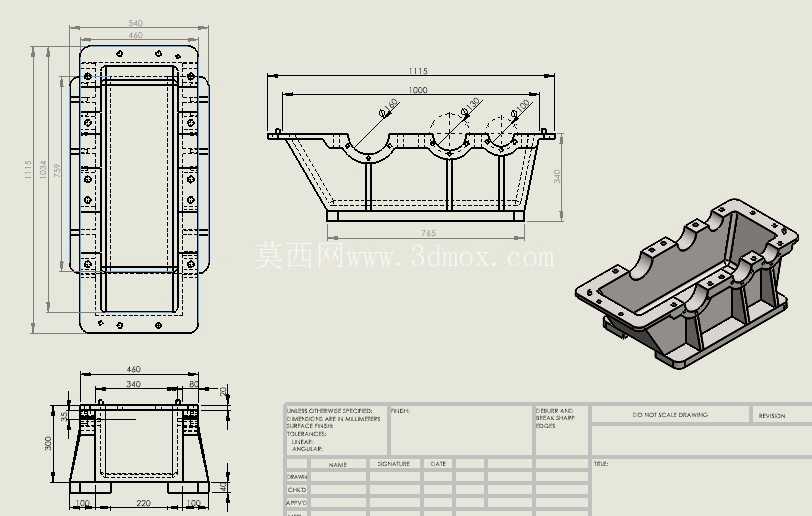

从安装边界来看，箱体底部设置了带螺栓孔的安装法兰面，法兰面的平面度要求控制在0.05mm以内，避免安装时箱体受螺栓压紧力产生形变，导致轴承座孔同轴度超差，加剧齿轮偏磨；各轴的伸出端都预留了标准密封件的安装槽位，既可以装骨架油封防止润滑油泄漏，也能阻挡外部粉尘、切削液进入箱体内部污染润滑油。箱体内部设置了加强筋结构，筋板沿着轴承座的受力方向延伸，既可以提升箱体整体刚性，避免重载下箱体变形导致齿轮啮合错位，也能在齿轮运转搅油时起到导流作用，让润滑油更顺畅地流向各轴承位置，实现飞溅润滑的效果，不需要额外加装强制润滑系统，降低了设备的配套成本。

设计阶段需要重点校核的参数包括各轴的挠度变形量，尤其是输出轴端承受径向负载时，轴的弯曲变形不能超过齿轮模数的1/1000，否则会出现齿轮啮合接触斑点偏移，传动噪音增大、齿面局部过载断齿的问题；轴承的选型要匹配径向载荷与少量轴向窜动余量，考虑到直齿轮传动的轴向力极小，选用深沟球轴承即可满足使用要求，轴承端盖与箱体之间设置调整垫片，用来调整轴承的预紧间隙，补偿轴系受热膨胀的伸长量。齿轮的参数匹配上，各级传动比的分配要尽量让各级齿轮的接触强度、弯曲强度均衡，避免出现某一级齿轮过早失效的情况，同时齿数选择要避免整数比，防止齿轮啮合时的误差周期性叠加，造成传动振动过大。

箱体上还预留了油位观察孔、放油孔、透气帽的安装位置，油位孔的高度设置在中间轴齿轮浸入油面1-2个齿高的位置，既保证齿轮运转时能带起足够的润滑油实现飞溅润滑，又不会因为油位过高造成搅油损失过大，油温异常升高；透气帽用来平衡箱体内外的气压差，避免长时间运转后箱体内温度升高、压力增大，造成密封件处渗油。这类变速箱的输出端可以根据配套设备的需求，加装联轴器、链轮或者皮带轮，适配不同的动力输出形式，整体结构紧凑，传动效率可以达到96%以上，在通用工业传动场景中有着非常广泛的应用。
