十字滑块式奥尔德姆联轴器结构设计

在各类工业传动系统的轴系布局中，两轴对中误差是装配调试阶段难以完全规避的问题，不管是流水线输送设备的动力端、小型机床的进给传动单元，还是轻工包装机械的主传动链路，加工公差累积、机架焊接变形、运行负载带来的轴承座微位移，都会让主动轴与从动轴之间出现径向偏移、角度偏斜或是轴向窜动，若采用刚性直连结构，这些偏差会直接转化为轴系的附加交变载荷，轻则加剧轴承磨损、增大传动噪音，重则出现轴颈疲劳断裂、键槽崩裂的故障，奥尔德姆联轴器也就是常说的十字滑块联轴器，正是针对这类中小扭矩传动场景下的径向补偿需求设计的挠性传动部件。

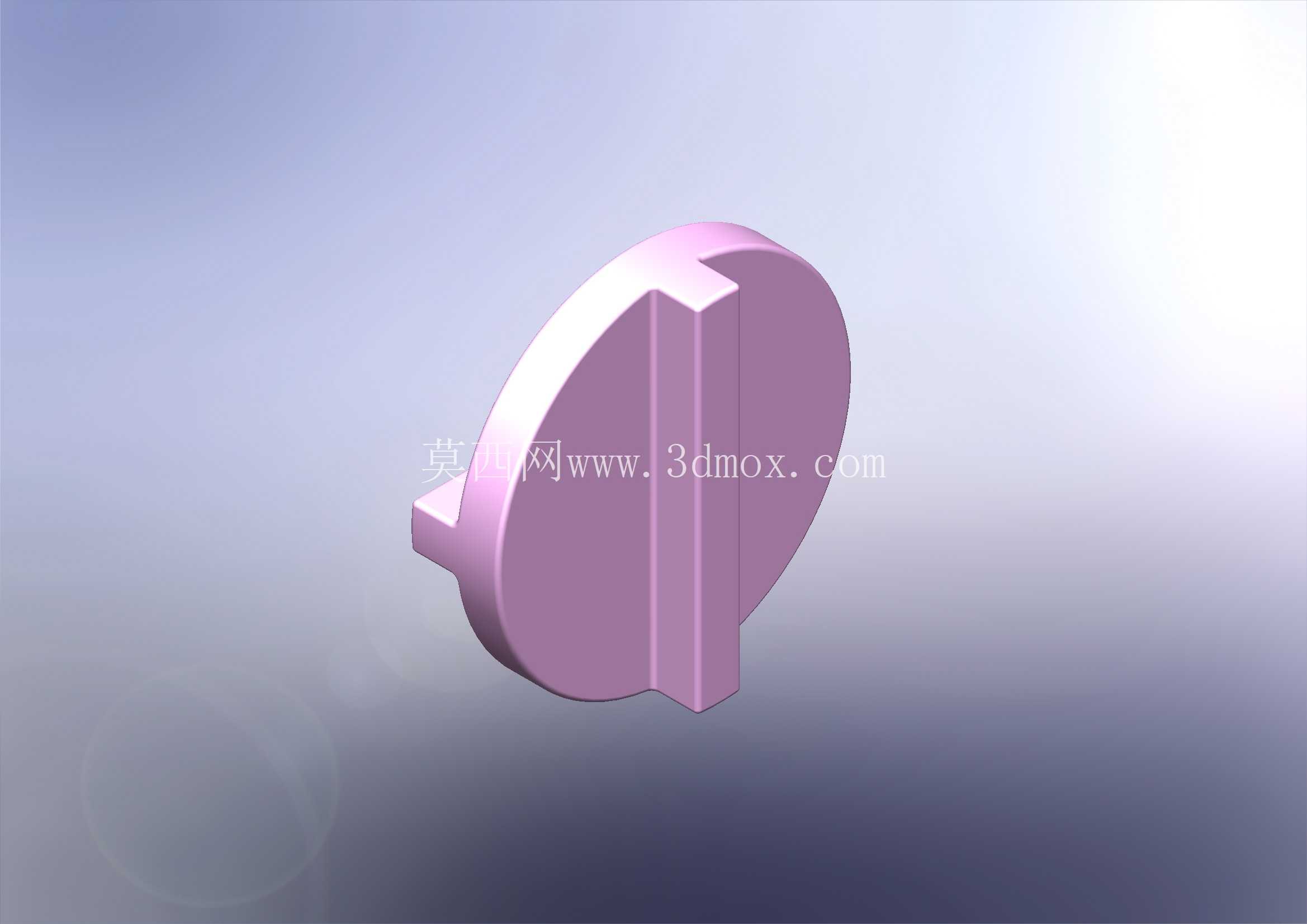

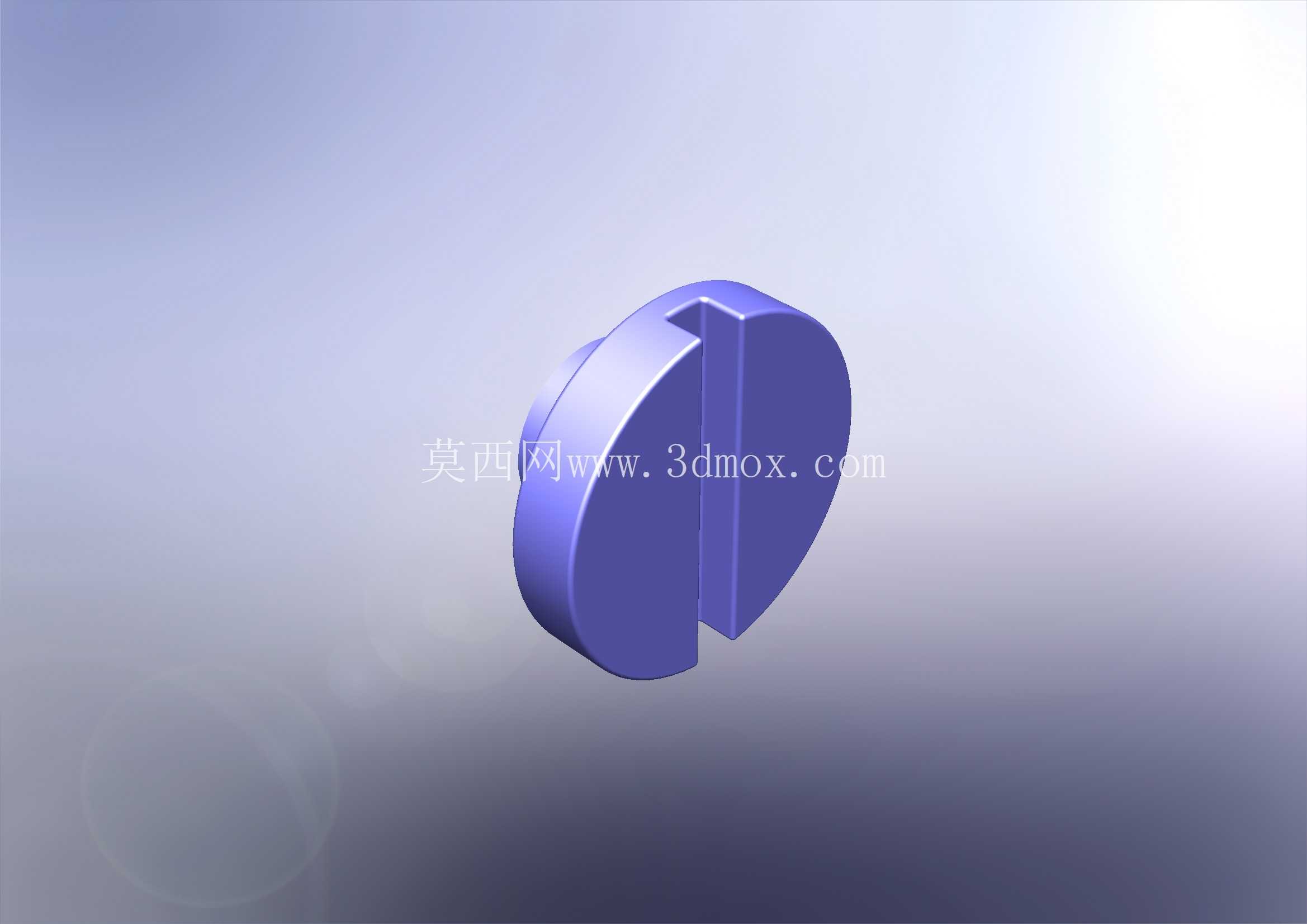

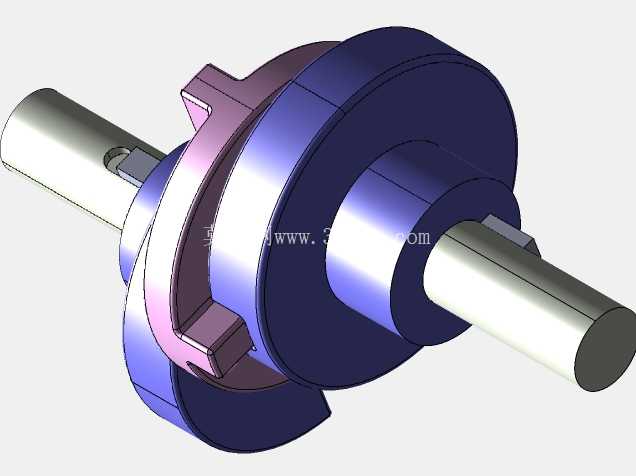

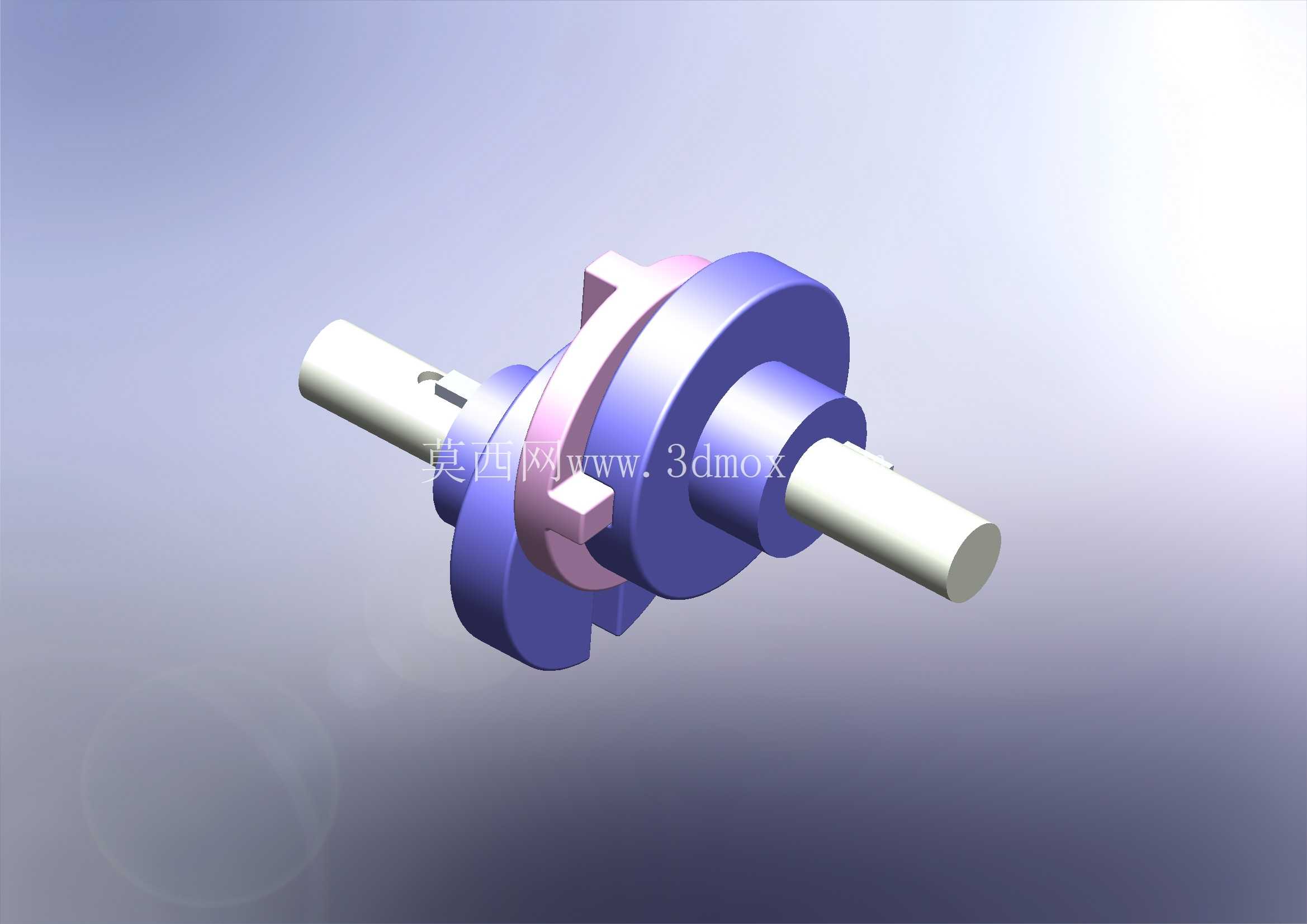

从结构组成来看，这套联轴器分为三个核心零件：两端分别与主动轴、从动轴配合的轴套，以及中间的十字滑块。两端轴套的相对端面开有互相垂直的径向凹槽，中间滑块的两个端面分别设置凸榫，两个凸榫的走向呈90度垂直布置，分别嵌入两端轴套的凹槽内形成滑动配合。当两轴存在径向偏心时，滑块可以在两端轴套的凹槽内做小范围的径向滑动，以此补偿两轴之间的安装偏差，不会因为强制对中产生额外的内应力。和膜片联轴器、波纹管联轴器这类金属弹性挠性部件相比，十字滑块结构的补偿量更大，对安装精度的容错率更高，同时不存在弹性元件疲劳失效的问题，在低速、中等扭矩的常温传动场景下使用寿命更长，维护成本也更低，日常仅需定期在滑块与凹槽的配合面涂抹润滑脂，减少滑动摩擦带来的磨损即可。

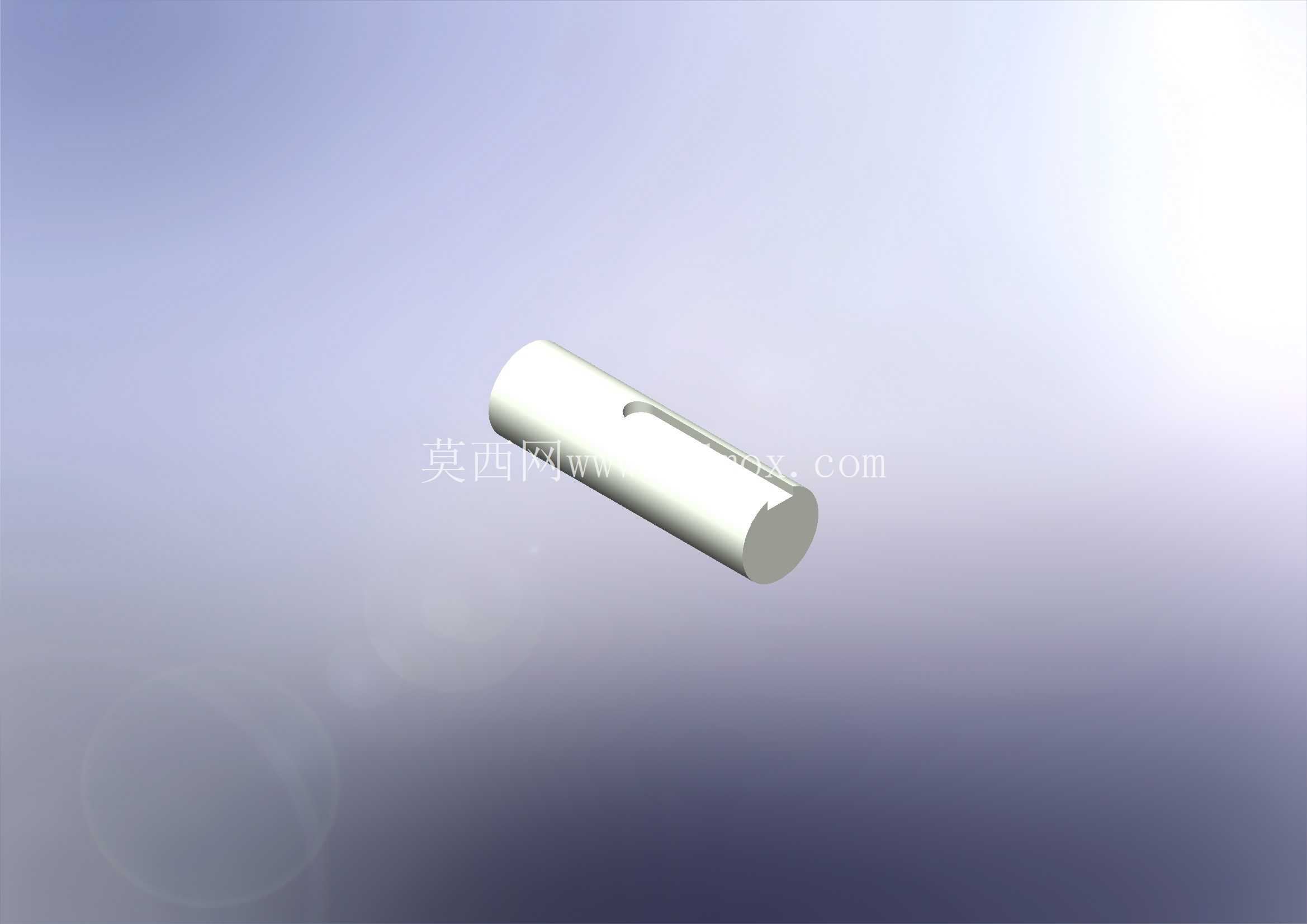

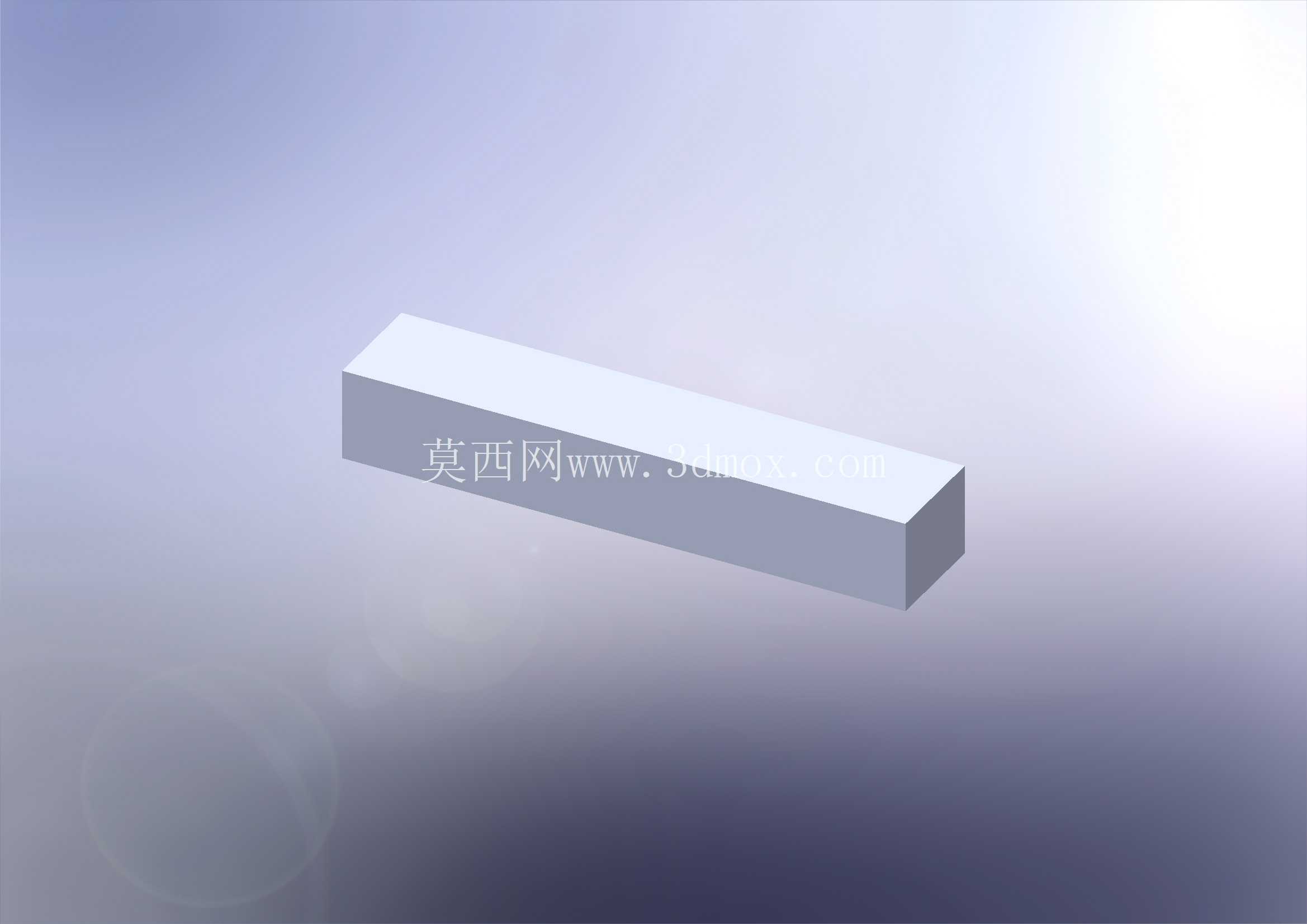

设计这类联轴器时，首先要匹配所连接轴的轴径范围，两端轴套的内孔根据配合需求可以设计成光孔紧配、键槽连接或是顶丝锁紧结构，内孔的尺寸公差需要根据轴的配合等级选择，一般传动场景下选用H7/k6的过渡配合即可，既方便装配拆卸，也能保证扭矩传递过程中不会出现轴与孔的相对打滑。轴套的外径尺寸需要根据传递的额定扭矩核算，保证壁厚足够承受扭矩带来的剪切应力，不会在负载冲击下出现套体开裂。中间滑块的凸榫宽度需要和轴套上的凹槽宽度做小间隙配合，间隙量控制在0.05-0.1mm之间，间隙过大会导致传动换向时出现冲击空程，影响传动精度，间隙过小则会导致滑块滑动卡滞，无法正常补偿径向偏移，甚至在运行中出现凸榫断裂的问题。滑块的厚度需要根据偏心补偿量设计，一般来说，滑块的有效滑动行程要大于系统预估的最大径向偏心量的1.5倍，避免运行到极限位置时滑块从凹槽内脱出。

从安装边界来看，这类联轴器的轴向总长度相比同扭矩规格的刚性联轴器略长，设计轴系布局时需要预留足够的轴向安装空间，同时要注意两轴的角度偏斜量不能过大，奥尔德姆联轴器主要补偿径向偏心，对角度偏差的补偿能力有限，一般允许的角度偏斜不超过1度，若现场安装存在较大的角度偏差，需要配合调整轴承座位置，不能完全依赖联轴器补偿。在实际选型应用中，这类联轴器不适合高速传动场景，因为滑块的偏心滑动会在高速下产生额外的离心力，带来振动和附加动载荷，一般适用的转速范围在每分钟几百转以内，非常适合输送机辊道、小型工装夹具传动、低速搅拌设备这类对转速要求不高，但安装对中难度较大的场景。另外，滑块的材质可以根据使用场景选择，常规工况下采用45号钢调质处理即可，表面做发黑防锈，在有腐蚀环境或是需要降低噪音的场景，可以选用尼龙或是聚四氟乙烯材质的滑块，既能降低滑动摩擦的噪音，也具备一定的自润滑特性，减少日常维护的频次。

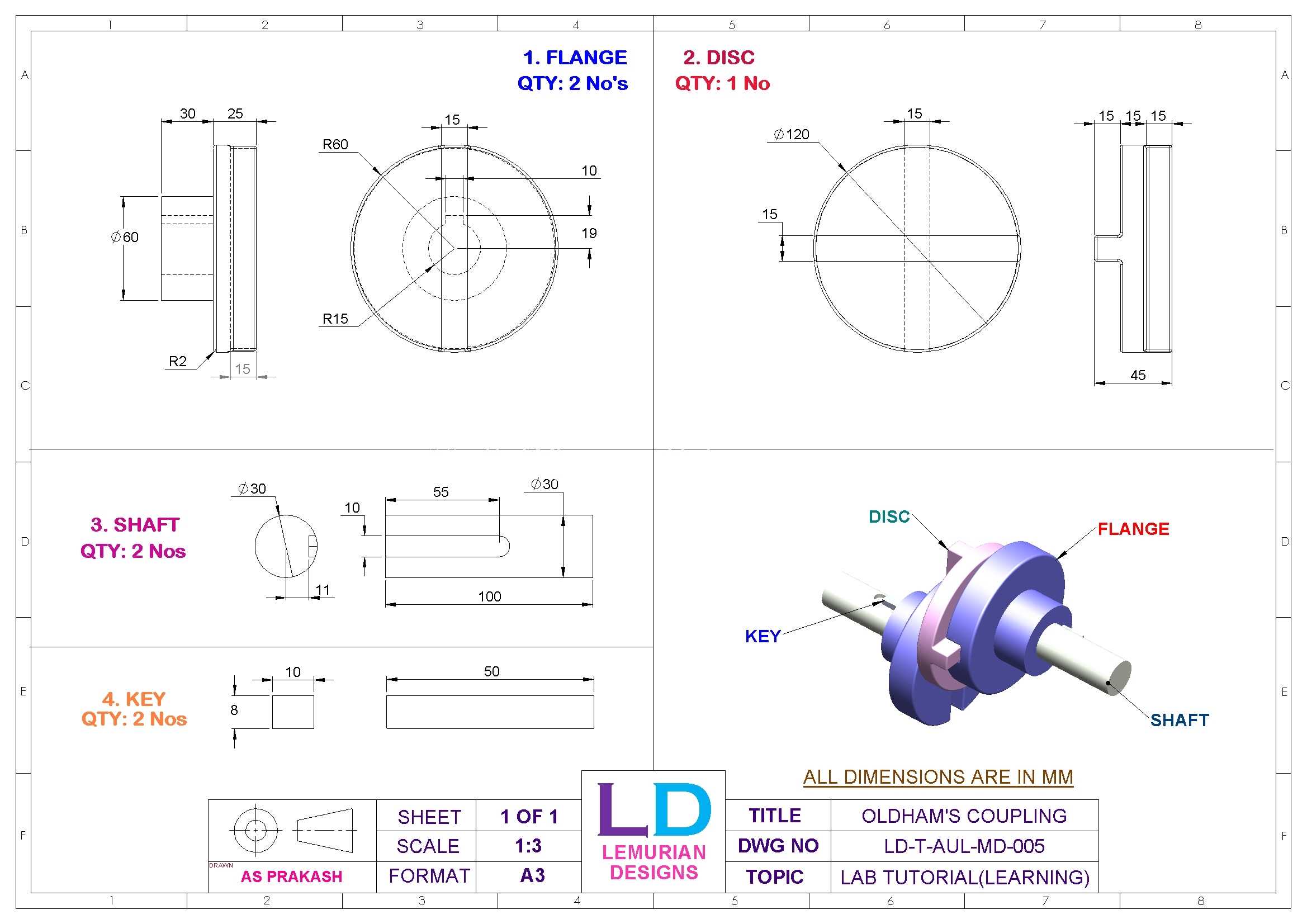

在三维建模过程中，需要重点关注配合面的尺寸公差标注，凹槽与凸榫的配合面要保证平面度要求，避免滑动过程中出现卡滞，同时轴套上的键槽位置要和凹槽的朝向做对应，方便装配时的对位。建模时可以先完成单个轴套的参数化设计，通过镜像、特征组合快速生成另一端的轴套结构，中间滑块的凸榫特征要保证两个端面的凸榫垂直度误差控制在合理范围内，否则会影响装配后的滑动灵活性。完成零件建模后可以做简单的运动仿真，模拟两轴存在最大径向偏心时滑块的滑动行程，验证结构是否存在干涉，确认所有运动部件在全行程内都不会出现碰撞，保证实际加工装配后可以正常运行。
