十字轴式万向联轴器传动组件结构设计

　　在各类需要补偿两轴间角度偏移、径向错位的传动场景中，万向联轴器是应用极为广泛的轴系连接部件，从中小型输送设备的动力输出端，到机床进给机构的传动链路，再到自动化生产线的动力分配单元，这类部件都承担着核心的扭矩传递与偏移补偿作用。不同于刚性联轴器仅能适配同轴度极高的安装场景，万向联轴器可以在两轴存在一定夹角的工况下持续稳定传递回转动力，不会因为安装过程中难以避免的同轴度误差，或是设备运行中机架形变带来的轴系错位，造成轴端额外的附加载荷，大幅降低轴承、轴封等周边配套零件的异常磨损概率。

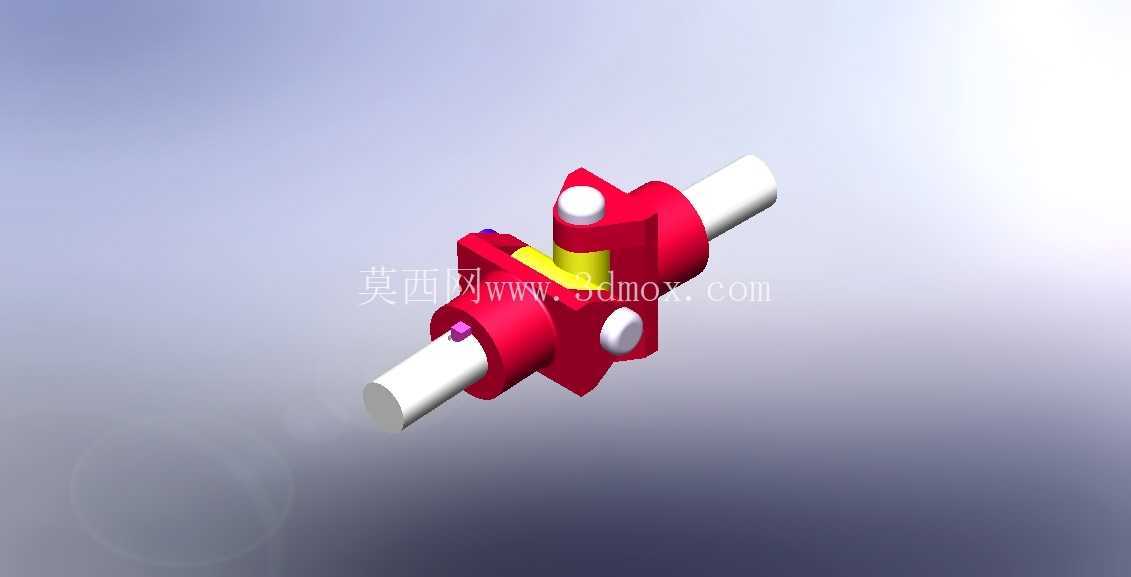

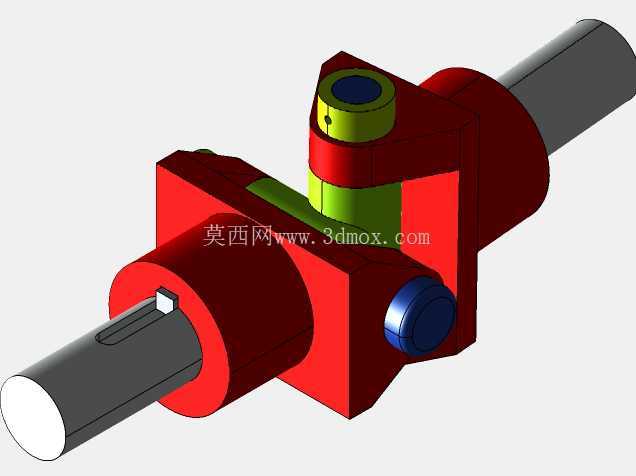

　　这套万向联轴器组件采用十字块式的核心传动结构，两个叉形接头分别对接两端的传动轴，中间的十字形传动块通过圆柱销与两侧叉头形成铰接配合，每个铰接位置都预留了合理的转动间隙，既保证铰接副可以灵活转动，又不会因为间隙过大造成传动过程中的回程冲击。叉头部分采用对称式的结构设计，两个销孔的同轴度、销孔轴线与轴孔轴线的垂直度都经过严格的公差约束，避免因为加工误差导致传动过程中出现卡滞、传动效率下降的问题。两端的轴孔采用光滑圆柱孔设计，可以适配常见的光轴连接场景，安装时可以通过顶丝、键连接或者抱紧结构实现与轴的周向固定，适配不同扭矩等级的传动需求。

　　从实际安装边界来看，这套联轴器的径向尺寸控制紧凑，不会占用过多的设备内部安装空间，轴向长度也适配多数中小型传动机构的轴端预留间距，安装时不需要对原有设备的轴系结构做大幅改动，就可以直接替换同规格的老旧联轴器部件。在功能特性上，这种结构的万向联轴器可以补偿两轴之间最大15度左右的角度偏移，同时也能补偿少量的径向与轴向窜动，当设备运行过程中因为负载变化、温度形变导致轴系位置出现微小变动时，联轴器可以通过自身铰接结构的活动量抵消这些变动带来的影响，保证动力传递的平顺性。

　　设计过程中，首先要明确传动链路的额定扭矩、最高转速、轴径尺寸以及实际工况下的最大偏移角度，这些参数直接决定了叉头的壁厚、十字销的直径以及铰接副的配合公差。叉头与十字块的接触位置需要考虑耐磨性能，长期运行下铰接副的磨损会导致传动间隙增大，进而引发传动冲击、噪音变大的问题，因此在结构设计时，铰接位置可以预留加装耐磨衬套的空间，方便后期维护时更换易损件，不需要整体更换整个联轴器部件，降低设备的运维成本。

　　在实际选型应用时，需要注意单万向联轴器存在瞬时传动比波动的问题，当两轴夹角较大时，从动轴的转速会出现周期性的波动，夹角越大波动幅度越明显，因此在转速较高、对传动平稳性要求较高的场景中，通常会成对使用这类万向联轴器，通过合理的安装相位布置抵消单节联轴器带来的转速波动，保证输出端的转速稳定。这套组件的结构拆解简单，所有零件都采用规则的几何结构，没有复杂的异形曲面，加工制造难度低，常规的铣削、钻削设备就可以完成所有零件的加工，适合小批量定制生产或者设备维修时的快速替换加工。

　　从装配逻辑来看，整个组件的装配流程不需要特殊的工装工具，先将十字块的两个销轴与一侧叉头的销孔对齐压装，再将另一侧叉头的销孔与十字块剩余的两个销轴对接，最后装入销轴的轴向限位结构，就可以完成整个联轴器的装配，装配完成后手动转动两端接头，检查铰接位置的转动灵活性，确认没有卡滞、松旷的问题就可以投入使用。日常维护时只需要定期在铰接位置加注润滑脂，减少铰接副的磨损，就可以大幅延长部件的使用寿命，不需要复杂的日常保养操作。
