四面同步加工成型机械结构设计

在中小批量精密零部件的多面加工场景中，传统单工位加工设备往往需要多次装夹、反复调转工件方位，不仅装夹定位误差会累积影响最终加工精度，反复拆装的辅助工时也会大幅拉低产线的实际加工效率，尤其针对需要四个相邻面同步完成冲型、钻孔、端面修整的小型结构件，单工位逐面加工的方案很难兼顾精度与节拍要求。这套四面成型的机械结构，正是针对这类加工痛点做的定向设计，核心目标是在单次装夹定位后，同步完成工件四个立面的加工作业，从根源上消除多次装夹带来的定位偏差，同时压缩辅助作业时长。

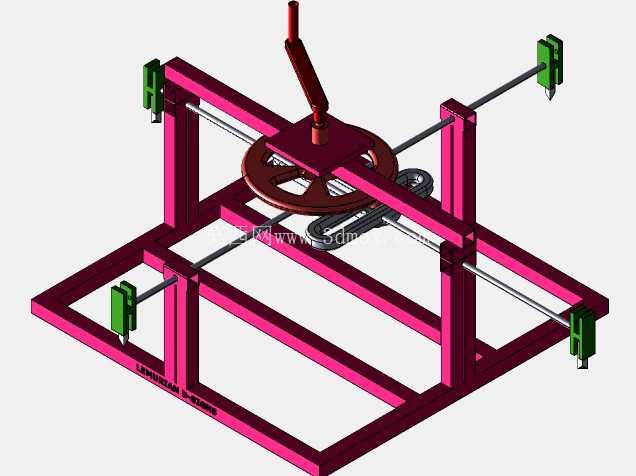

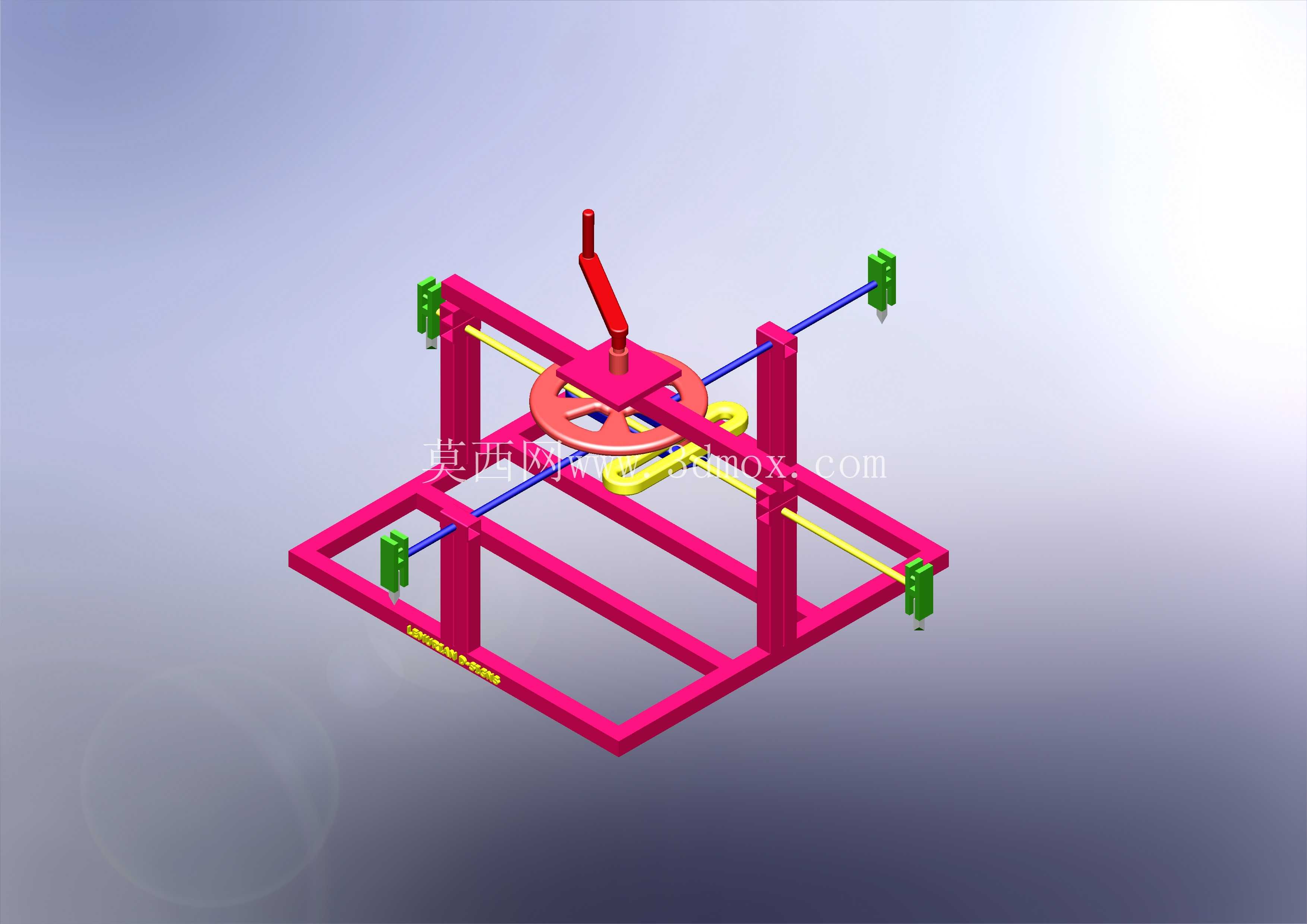

从整体布局来看，这套结构采用了方形框式焊接机架作为承载基础，机架的四个边梁分别对应工件的四个加工方位，每个边梁上都独立配置了加工执行端的安装位，执行端通过直线导向结构与机架梁体连接，保证加工动作的进给方向始终垂直于对应工件立面，不会出现进给偏斜导致的加工面垂直度超差问题。机架的选材上采用了标准矩形钢管拼焊成型，焊后做整体去应力处理，避免长期承受进给冲击载荷后出现机架变形，导致四个加工位的相对位置偏移，影响加工尺寸的一致性。

核心的动力分配与同步传动结构布置在机架上方的中心工位，也就是工件装夹位的正上方区域，通过中心的转盘联动结构，将单一输入的旋转动力同步分配到四个方向的传动杆上，每个方向的传动杆通过曲柄滑块类的转换结构，把旋转运动转化为加工执行端的直线进给动作，从机械结构层面保证四个方向的加工动作完全同步，不会出现某一侧进给超前或滞后的问题，避免工件因为单侧受力出现装夹位移。这种纯机械同步的设计相比多轴电控同步的方案，不需要复杂的多轴同步控制程序，也不需要配置多套伺服驱动系统，设备整体的制造成本更低，同时在车间多尘、有切削液飞溅的加工环境中，机械结构的运行稳定性也更高，后期维护只需要定期做传动部位的润滑保养即可，不需要频繁排查电控信号故障。

在安装边界的设计上，这套结构的整体外轮廓控制在紧凑型设备的尺寸区间内，机架底部预留了标准的设备安装地脚孔位，可以直接固定在常规的车间加工工作台面上，不需要额外做特殊的地基处理；中心工件装夹位的高度适配操作人员站立作业的舒适操作区间，上下料时不需要过度弯腰或者抬臂，能够降低长时间作业的操作疲劳度。每个加工执行端的安装位都预留了通用的刀具装夹接口，可以根据实际加工需求换装冲头、钻孔主轴、端面铣头等不同的执行部件，适配不同类型工件的四面加工需求，不需要对整体机架和传动结构做大规模改动，具备一定的工艺柔性。

从实际应用的角度出发，这套结构可以直接集成到小型零部件的自动化加工产线中，也可以作为独立的单机设备搭配手动上下料使用，适合五金小零件、小型塑料结构件、电子接插件类产品的四面同步加工作业。设计过程中特意将传动部件的运动轨迹都做了边界限位，每个进给方向都设置了硬限位挡块，避免进给超程损坏刀具或者工件；同时所有传动的转动部位都预留了润滑注油点，日常保养时不需要拆解设备外壳就可以完成润滑作业，降低了设备的运维难度。四个方向的导向结构都采用了耐磨的导向副设计，长期往复进给运行的磨损量更小，能够长期保持进给精度，减少设备的精度校准频次。
