法兰安装式外啮合齿轮液压动力元件

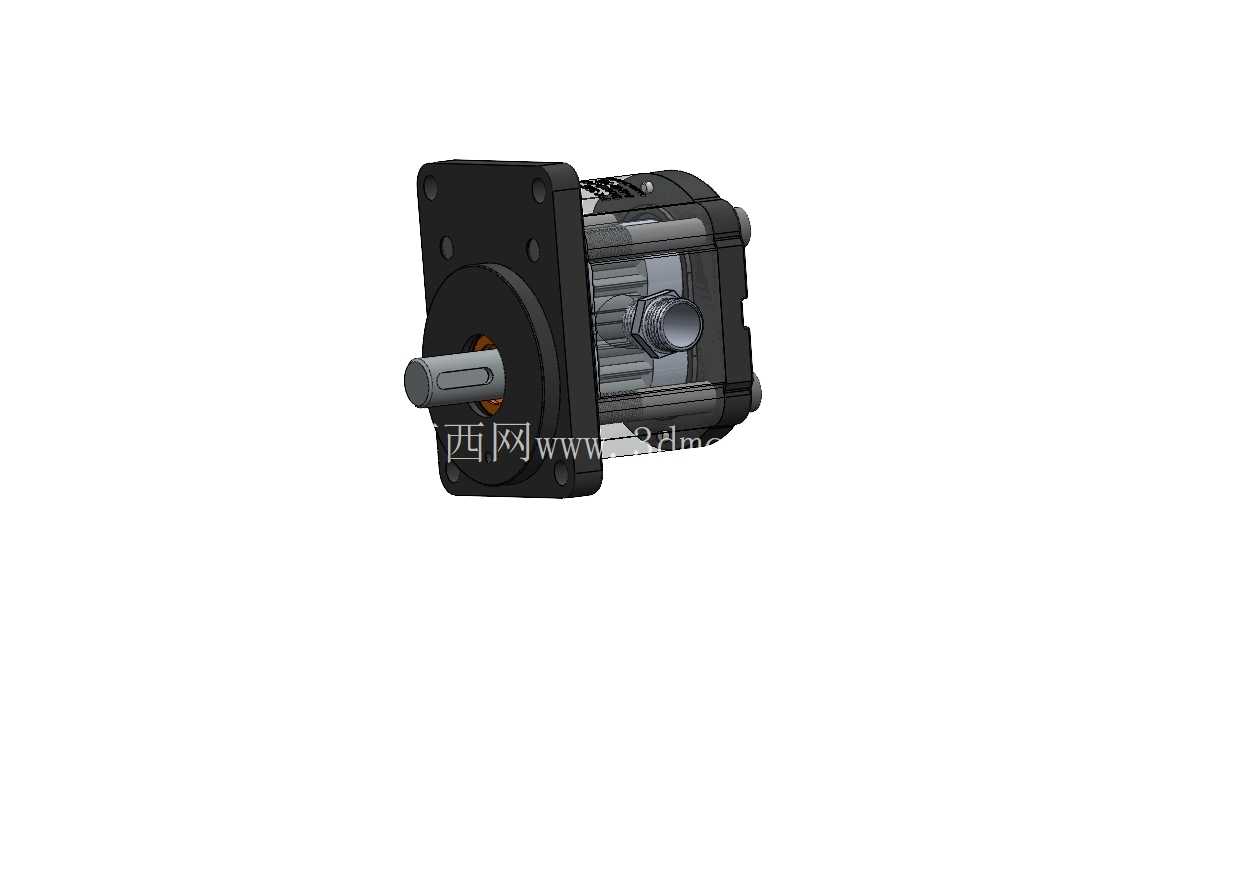

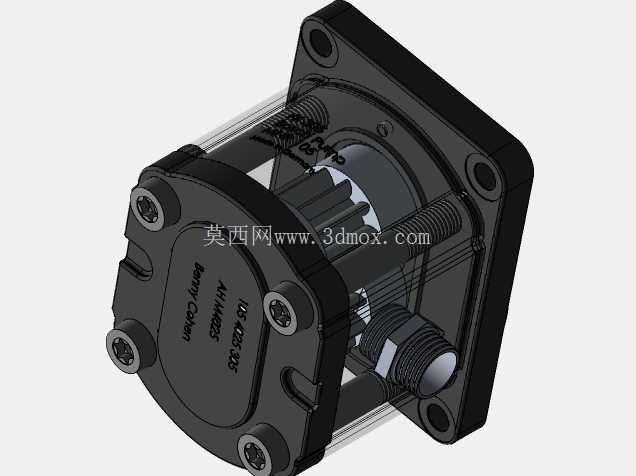

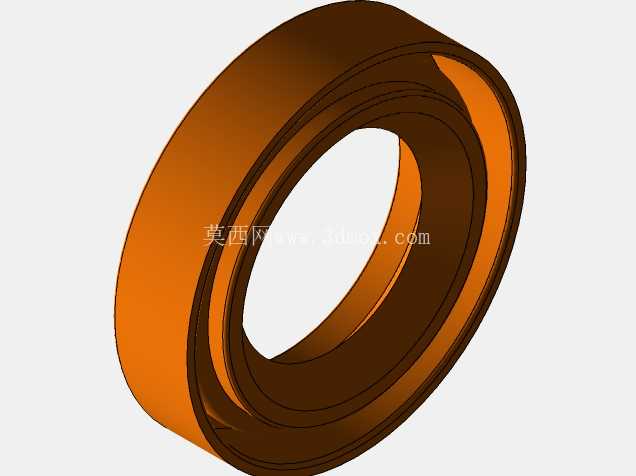

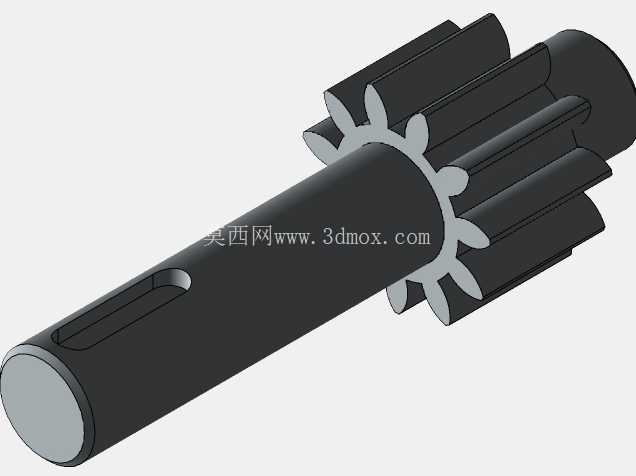

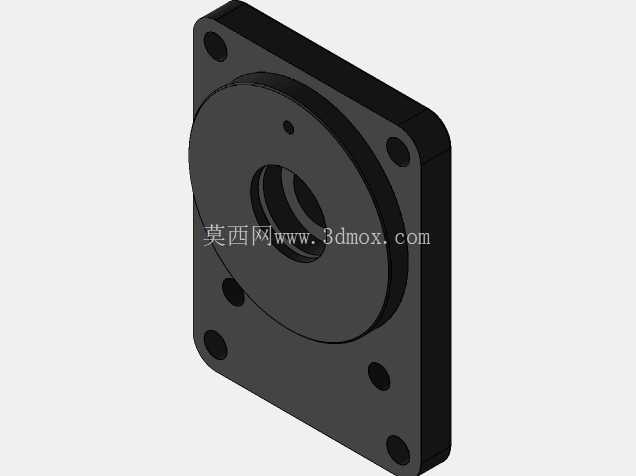

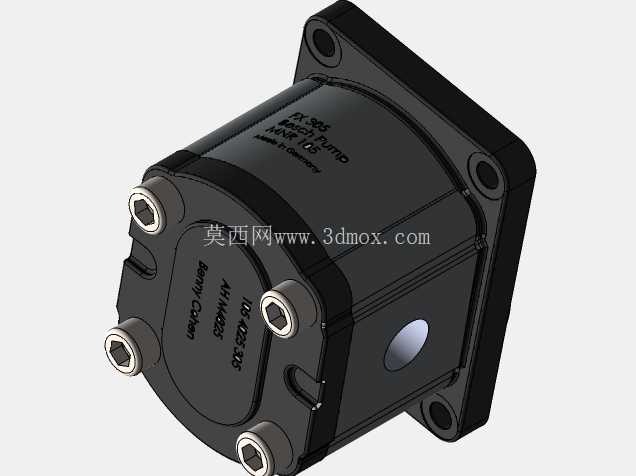

　　这款液压动力元件采用外啮合齿轮结构作为核心工作单元，日常在机床液压站、工程机械供油回路、小型压机动力单元、自动化设备夹紧系统中都能见到同结构产品的身影，核心作用是将输入端的旋转机械能转化为液压油的压力能，为整套液压回路提供稳定的压力油输出，驱动油缸、液压马达等终端执行元件完成直线往复或是旋转动作。从结构设计来看，主体采用方形法兰安装端面，端面上预留四个对称分布的安装通孔，适配行业内通用的安装孔位标准，安装时可直接贴合设备的安装基面，通过螺栓穿入孔位锁紧即可完成固定，输入端为标准圆柱轴伸，带平键键槽，可直接通过联轴器与驱动电机输出端连接，也可通过皮带轮、齿轮组等传动结构获取动力输入，轴伸位置内置双唇口油封，能有效避免内部高压油液从轴伸间隙泄漏，同时阻挡外部粉尘、水汽进入泵体内部，延长内部元件的使用寿命。

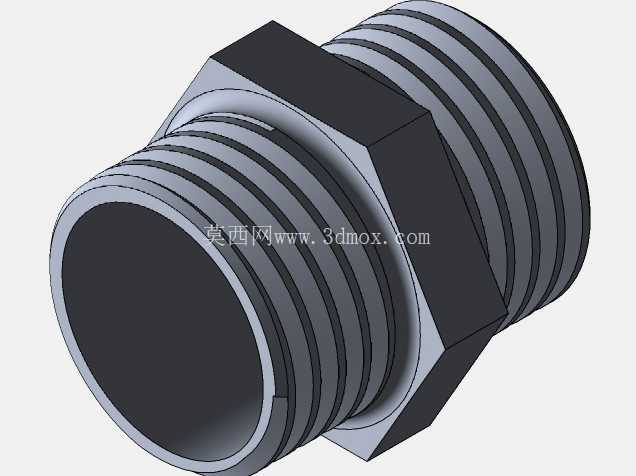

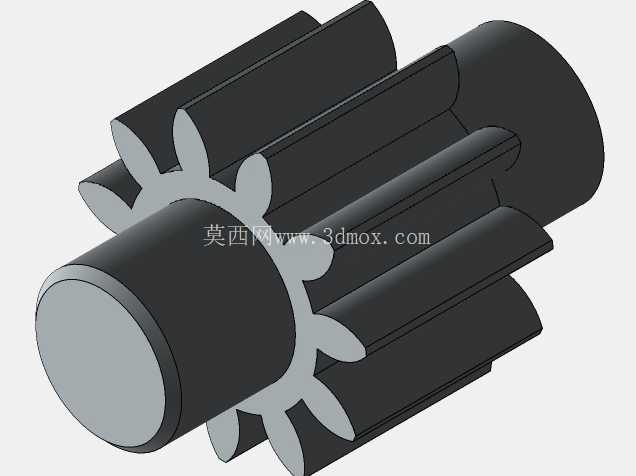

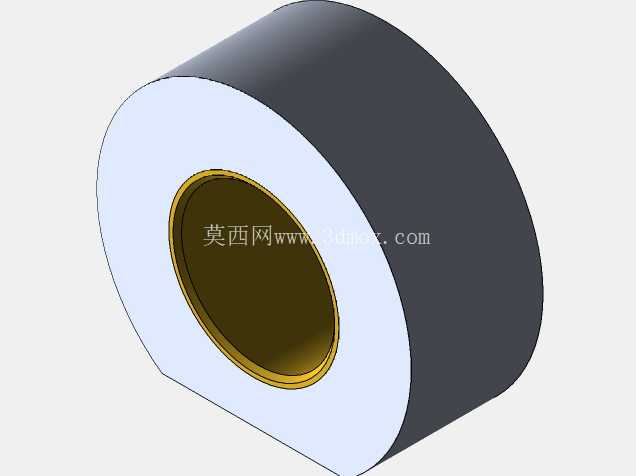

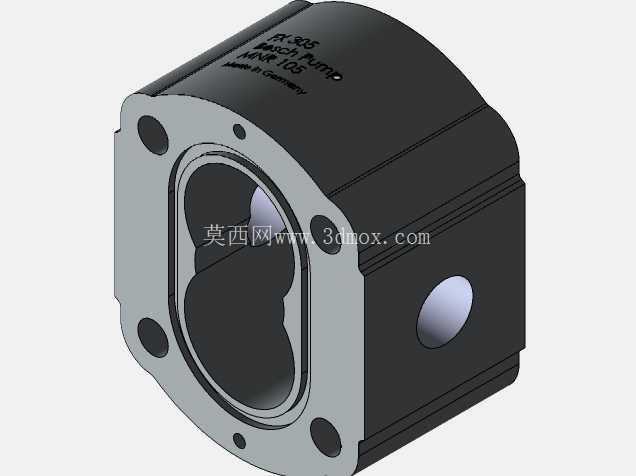

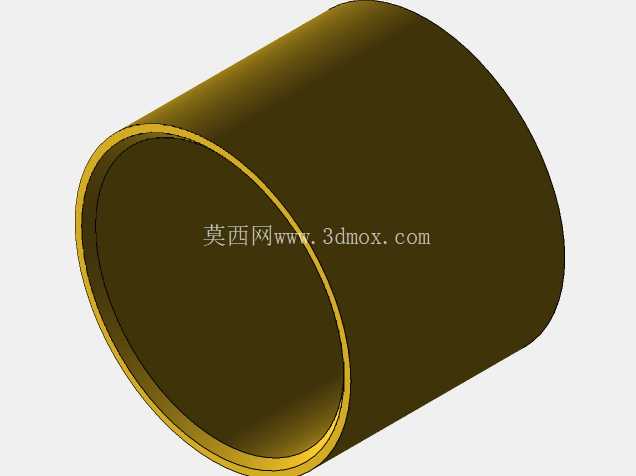

　　泵体侧面设置两个通油口，分别为进油口与出油口，通油口采用内螺纹连接结构，可直接对接标准液压管路，无需额外加工过渡接头，进油口口径大于出油口，符合齿轮泵的通流特性，能有效降低进油侧的流阻，避免泵在高转速工况下出现吸空、气蚀等问题，损坏内部齿轮与侧板结构。内部结构上，两个参数完全一致的外啮合齿轮安装在泵体内部的轴承孔内，齿轮端面设置浮动侧板，可根据泵的工作压力自动调整轴向间隙，在高压工况下减少内部泄漏，提升容积效率，齿轮采用高精度磨齿工艺加工，齿形精度高，啮合时的困油容积小，配套在泵体上开设的卸荷槽，可有效缓解齿轮啮合过程中的困油现象，降低泵运行时的振动与噪音，提升运行平稳性。

　　泵体本身采用高强度铸铁材质压铸成型，外部做发黑防锈处理，能适应车间内多油污、高湿度的工作环境，壳体壁厚经过强度校核，可承受额定工况下的内部压力，不会出现壳体变形、开裂等问题。从安装边界来看，方形法兰的对角线尺寸适配多数小型液压站的安装位预留空间，轴伸长度控制在合理范围，不会与驱动端的联轴器护罩产生干涉，泵体整体的径向尺寸紧凑，可在狭小的设备安装空间内完成布置，不需要额外预留过大的安装余量。

　　在实际选型应用中，这类齿轮泵通常作为中低压液压系统的动力源，额定工作压力覆盖常用的设备油压需求，转速范围适配普通四级异步电机的额定转速，不需要额外配置减速机构即可直接驱动，内部所有零件均完成独立建模与装配约束，齿轮啮合间隙、轴承安装间隙、侧板与齿轮端面的间隙都按照实际工程公差设置，可直接用于液压系统的装配干涉检查、管路布局模拟，也可作为液压站设计的选型参考模型，帮助设计人员在方案阶段完成安装空间校核、传动链路匹配，减少后续实物装配时出现的干涉、尺寸不匹配等问题。在实际设备运行中，这类泵的自吸能力较强，进油口只要保持在油箱油位以下合理高度，即可顺利完成自吸，不需要额外配置补油泵，日常维护时只需定期更换进油口滤芯，保证油液清洁度，即可长期稳定运行，齿轮与侧板属于易损件，在长期使用出现容积效率下降时，只需拆开泵体更换对应配件即可恢复性能，维护成本较低。
