TOCOS系列GF063垂直安装预设修剪电位器

在各类需要对电路参数进行精准校准的电子设备、工控板卡、小型测控装置里，这类垂直安装的预设修剪电位器是板级电路调试环节不可或缺的被动元件，日常做PCB布局、结构干涉校核的时候，这类元件的三维数模能帮结构工程师提前规避安装空间冲突，也能让硬件工程师在画板阶段确认元件排布的合理性，不用等实物打样回来才发现元件高度、引脚间距和周边结构件碰接。

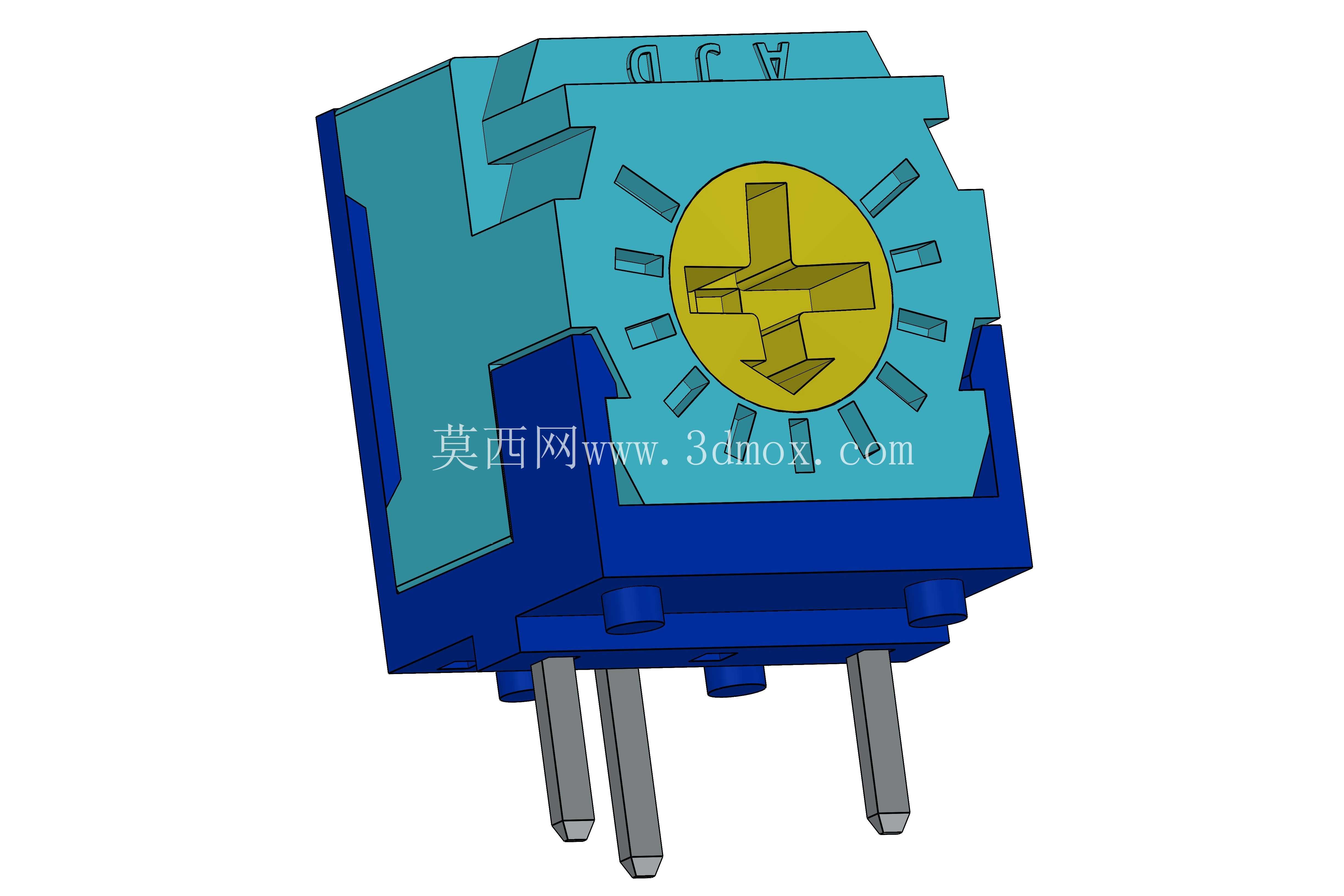

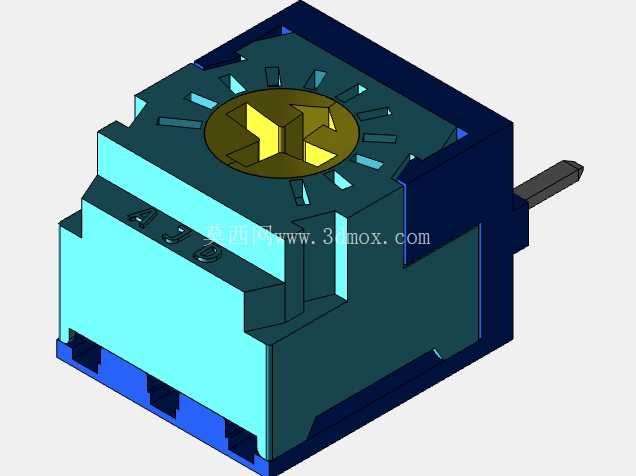

这款电位器采用带支撑座的垂直安装结构，主体外壳采用阶梯式的卡扣设计，上部的调节端做了十字开槽的调节位，周边做了放射状的防滑凸棱标识，既可以用一字螺丝刀也能用十字螺丝刀完成阻值微调，调节的时候能通过凸棱的触感判断调节的大致行程，不用完全盯着万用表读数也能做粗调。下部的插装引脚采用直插式设计，引脚做了扁方处理，过波峰焊的时候能保证焊锡浸润的一致性，不会因为引脚圆柱度问题出现虚焊、立碑的焊接缺陷。

从实际使用场景来看，这类修剪电位器一般是在产品出厂校准阶段完成阻值预设，后续设备运维过程中很少反复调节，所以结构设计上特意把调节端的阻尼做了适中的调校，既不会因为设备运输过程中的振动出现阻值漂移，也不会在校准的时候因为阻尼过大拧坏调节槽。外壳采用耐温的工程塑料材质，能过常规的回流焊、波峰焊温度曲线，不会出现焊接过程中外壳变形、引脚移位的问题。

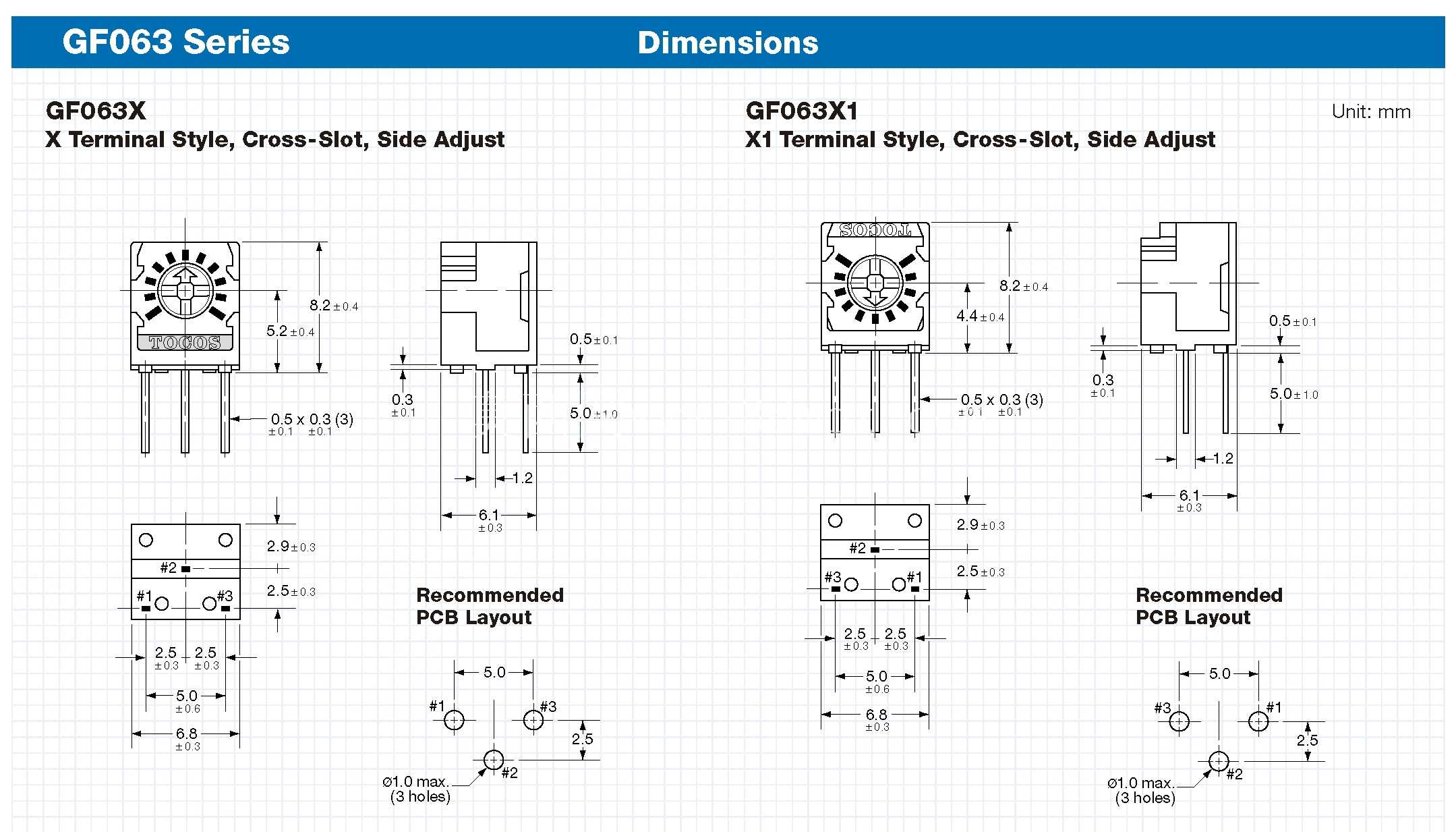

做结构设计的时候要注意，这款元件的安装边界需要预留足够的调节空间，元件本体上方要留出螺丝刀操作的垂直空间，不能被周边的结构件、 tall 电容或者散热片挡住调节位，不然量产校准的时候操作工没法顺利完成参数调校。引脚的伸出长度刚好适配常规1.6mm厚度的PCB板，过板后露出的焊脚长度控制在1.5mm以内，不会和板底的外壳加强筋产生干涉。本体侧面的卡扣结构可以在插件的时候卡在PCB的定位孔上，过焊的时候不用额外做治具压合，就能保证元件和板面保持垂直，不会出现歪斜导致的和周边元件间隙不足的问题。

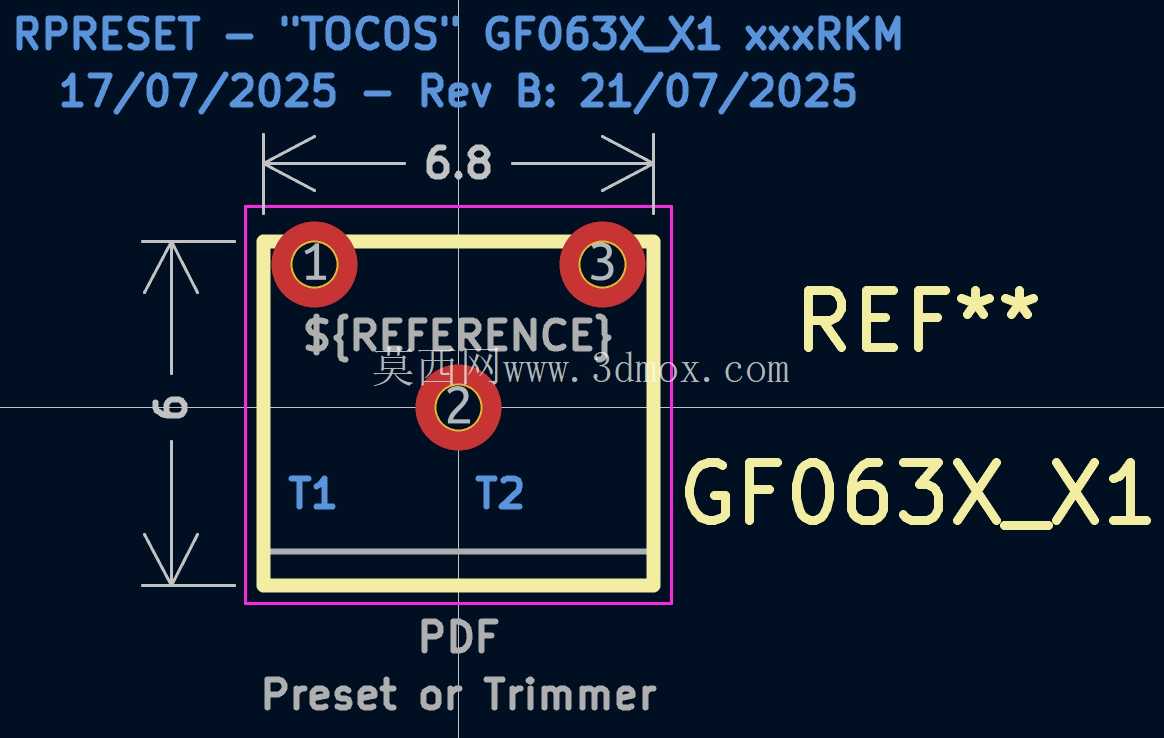

在做三维建模的时候，这类元件的细节还原要重点关注几个部分：首先是调节槽的深度和宽度，要匹配常用的调试螺丝刀头尺寸，不能做的过浅导致模拟装配的时候螺丝刀和调节端出现干涉误报；其次是引脚的位置度公差，要和实际元件的引脚间距保持一致，不然导出PCB封装的时候会出现引脚对不上孔位的问题；还有外壳上的标识凸字，虽然不影响装配，但是在做整机渲染、产品爆炸图的时候能提升模型的真实感，给客户做方案演示的时候细节表现力会更好。

实际选型的时候，这类垂直安装的电位器相比卧式安装的型号，更适合PCB板上横向空间紧张、垂直方向有富余空间的布局场景，比如在密集排布的接插件旁边、板边的I/O接口附近，卧式电位器没法放下的时候，垂直款就能很好的利用纵向空间完成参数校准功能的布置。而且这款电位器的调节方向是垂直于板面，校准的时候操作工从设备的上方就能完成调节，不用把板卡抽出来或者从侧面伸螺丝刀进去，对量产阶段的校准工序效率提升很明显，尤其是在整机装配完成后需要做终检校准的场景，不用拆解设备外壳就能完成参数微调，能减少不少售后运维的工作量。

另外在做结构防护设计的时候，这类电位器如果是用在有粉尘、凝露的工业场景，还要在调节位上方预留贴防尘贴的空间，模型里已经把调节端的下沉深度做了准确还原，防尘贴贴上去之后不会突出本体表面，不会和上盖的内壁产生摩擦。本体底部和PCB接触的面做了微小的凸点设计，焊接的时候焊锡不会顺着缝隙爬到本体侧面，能保证焊接后的外观整洁，也避免焊锡残渣卡在本体和PCB之间造成短路隐患。
