双啮合锥齿轮组传动结构设计

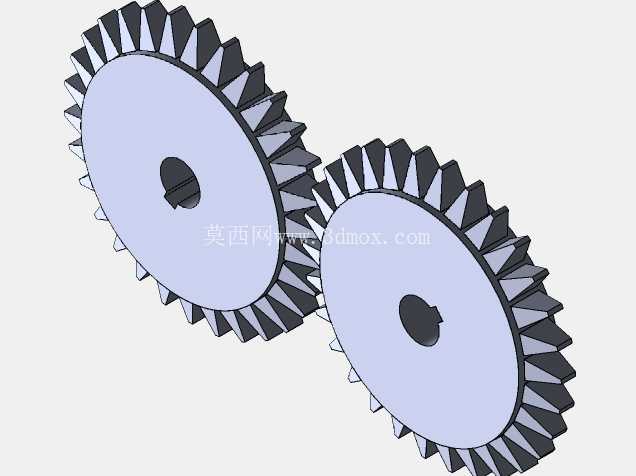

这套锥齿轮啮合结构，主要用于相交轴之间的旋转运动与扭矩传递，常见于需要改变动力传输方向的设备布局中，比如小型机床的进给换向机构、农用机械的动力分路传递、轻工设备的传动端换向结构，都能看到这类双锥齿轮啮合的应用场景。两个齿轮采用等径设计，意味着传动比为1:1，适合输入输出端转速一致、仅需改变传动轴线方向的安装工况，不需要额外做转速匹配调整，能简化配套传动链的设计逻辑。

从结构设计来看，每个齿轮的轮齿采用直齿锥齿形制，齿形沿节锥方向均匀分布，齿顶与齿根的锥度匹配度经过啮合校验，运转时轮齿从齿端开始逐步进入啮合，再平稳退出，相比螺旋锥齿轮加工难度更低，安装调试的容错空间更大，适合中低速、轻载的传动场景使用。齿轮中心设计有带键槽的轴孔，键槽采用标准平键槽形制，安装时可以通过平键实现齿轮与传动轴的周向固定，避免传动过程中出现齿轮与轴的相对滑转，保证扭矩传递的可靠性；轴孔的内径尺寸适配常规直径的传动轴，安装边界上，两个齿轮的啮合中心距需要严格匹配节锥顶点的交汇位置，安装时要保证两个齿轮的轴线夹角为90度，且节锥顶点重合，否则会出现轮齿偏载、啮合异响、齿面磨损加剧的问题。

齿轮的轮坯采用辐板式结构，相比实心轮坯能在保证结构强度的前提下降低整体自重，减少传动过程中的转动惯量，启动和换向时的冲击更小，适合需要频繁正反转的传动工况。齿面的啮合接触区经过设计优化，正常安装状态下接触斑位于齿面中部，不会出现齿顶或齿根的边缘接触，能有效降低运转过程中的振动与噪音，延长轮齿的使用寿命。

在实际设备应用中，这类1:1传动的锥齿轮组常布置在动力源与执行端的转向衔接位置，比如包装设备的输纸机构换向、小型输送线的转角动力传递、手动操作机构的方向转换，不需要额外增加换向齿轮箱的结构，直接通过一对锥齿轮就能完成90度的动力转向，能有效压缩设备的整体布局空间，减少传动链的零件数量，降低装配与后期维护的复杂度。设计过程中需要重点校核轮齿的弯曲强度与接触强度，根据实际传递的扭矩大小调整齿宽与模数参数，保证在额定负载下轮齿不会出现断齿、点蚀等失效问题；同时要预留合适的齿侧间隙，补偿加工误差、安装误差以及运转过程中的热变形量，避免卡齿现象出现。

从安装维护角度来说，这类直齿锥齿轮组的装配不需要复杂的调整工装，只需要保证两个齿轮的轴向定位准确，啮合间隙控制在合理范围内即可，日常维护时定期在齿面涂抹润滑脂，就能减少齿面的磨损，维持长期稳定的传动精度。相比带传动、链传动等平行轴传动方式，锥齿轮传动的传动比更准确，没有打滑或者传动滞后的问题，适合对传动同步性有一定要求的换向场景，而且整体结构紧凑，能在狭小的安装空间内完成动力方向的转换，不需要额外设置张紧机构，长期使用的维护成本更低。
