带波形保持架的深沟滚珠轴承结构展示

在各类旋转传动场景里，这类带波形冲压保持架的滚珠轴承是应用覆盖面极广的支撑部件，从中小型电机输出轴、家用电动工具转轴，到轻工输送线的托辊、普通机床的进给轴支撑端，都能见到同结构轴承的身影。它的核心作用是在轴与轴承座之间建立低摩擦的滚动副，约束轴的径向跳动范围，同时承担一定程度的双向轴向载荷，避免轴件运转时与安装基座发生直接滑动摩擦，大幅降低传动过程中的功率损耗与零件磨损速率。

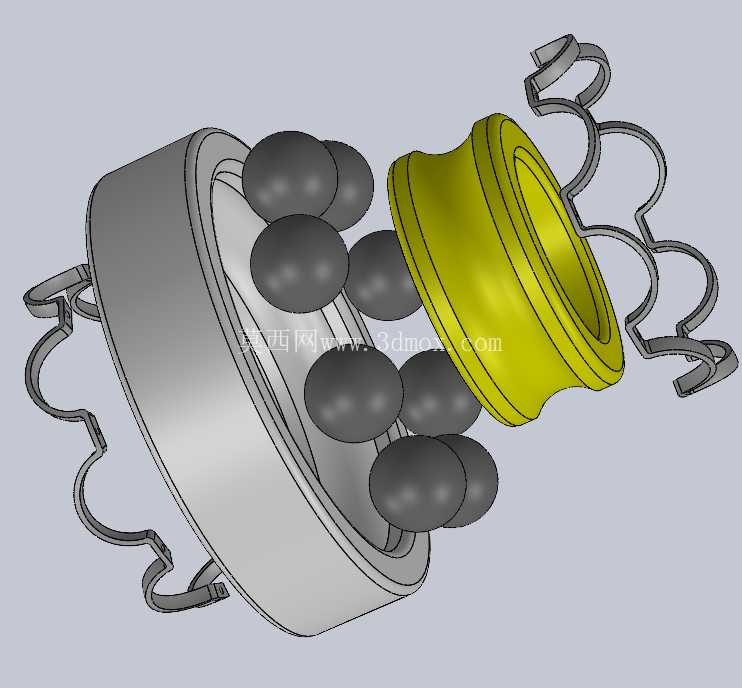

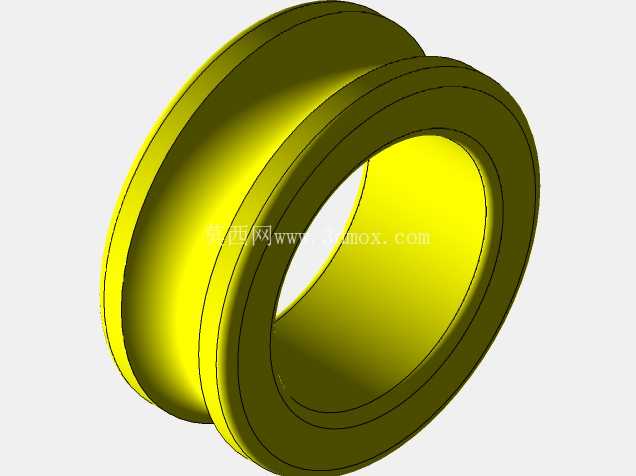

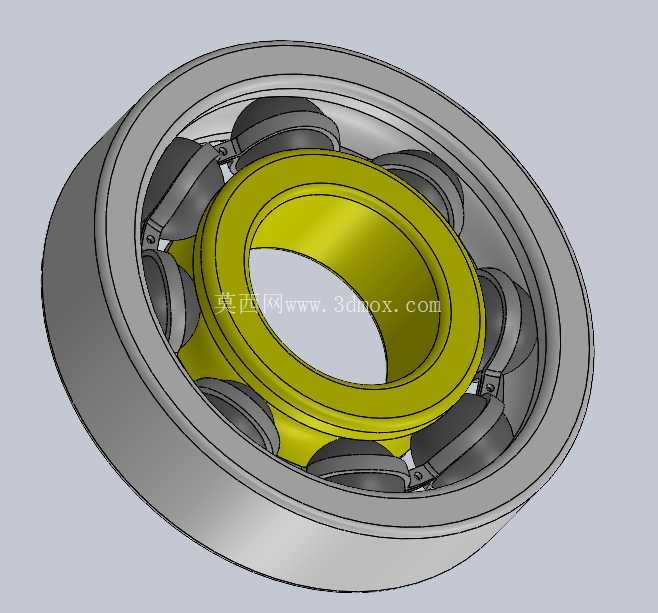

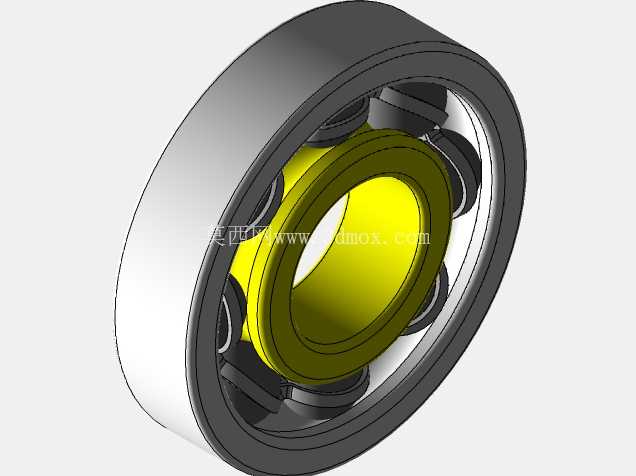

从结构拆分来看，这个模型完整还原了轴承的四个核心组成部分：冲压成型的波浪形铁制保持架、均匀排布的球形滚动体、带滚道的外圈与内圈。设计时首先要确定的是轴承的公称内径，也就是内圈与轴配合的圆柱面尺寸，这个尺寸直接决定了它能适配的轴径范围，对应的内圈外径、外圈内径上的弧形滚道曲率需要严格匹配钢球直径，滚道的曲率半径通常取钢球半径的1.03到1.08倍，既保证钢球与滚道有足够的接触面积分散载荷，又不会因为接触弧面过大导致滚动摩擦阻力上升。

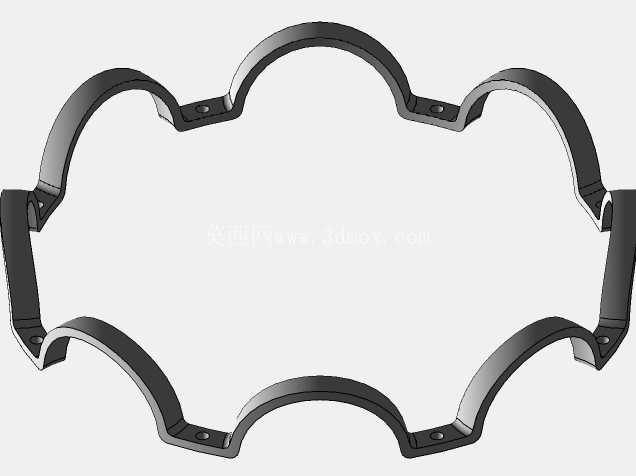

波形保持架的设计是这类轴承区别于实体铜保持架轴承的核心特征，它采用薄钢板冲压成连续的波浪形兜孔结构，每个兜孔恰好容纳一颗钢球，冲压成型的保持架重量更轻，装配时可以直接通过兜孔的弹性变形卡入钢球间隙，不需要额外的铆钉铆接工序，生产成本更低，适合中低转速、载荷平稳的通用传动场景。建模时需要注意保持架兜孔的间隙控制，间隙过小会卡滞钢球的自由滚动，间隙过大则会导致钢球在运转时出现排布不均的问题，加剧局部磨损与运转噪音。

安装边界方面，这类轴承的外圈通常采用基轴制配合压入轴承座的安装孔内，内圈则采用基孔制配合与转轴过盈装配，设计安装位时需要预留对应的轴向定位空间，通常内圈靠轴肩定位，外圈靠轴承座孔的挡边或者孔用挡圈固定，要注意轴肩与座孔挡边的高度不能超过轴承内圈、外圈的倒角高度，否则会导致轴承无法安装到位，甚至压伤轴承的密封面或者倒角部位。轴承的宽度尺寸也就是轴向总厚度，决定了安装位需要预留的轴向空间，选型时需要核对轴的悬臂长度、载荷作用点与轴承支撑点的距离，避免因为轴承宽度不足导致支撑刚性不够，出现轴端挠曲变形过大的问题。

从实际使用的工况适配性来说，这类开式无密封的波形保持架滚珠轴承适合在有定期润滑维护、环境清洁度较好的设备内部使用，比如减速箱内部的传动轴支撑、电机端盖内侧的支撑位，这类场景下润滑脂可以定期补充，没有大量粉尘、水汽侵入的风险，开式结构的运转阻力比带橡胶密封的轴承更低，极限转速也更高。如果是用在粉尘较多的户外设备或者农机上，就需要在轴承外侧额外加装密封件，不能直接使用这种开式结构，否则杂质进入滚道会很快造成钢球与滚道的点蚀、磨损，大幅缩短轴承的使用寿命。

建模过程中，钢球的排布需要严格遵循圆周等分原则，相邻钢球之间的中心距由保持架兜孔的间距决定，要保证所有钢球在滚道内处于自由状态，不会出现相邻钢球直接接触摩擦的情况——很多新手建模时容易忽略这一点，把钢球直接紧密排列在内圈滚道上，实际上正常工作的轴承钢球之间是由保持架隔开的，钢球之间存在均匀的间隙，避免滚动体之间的滑动摩擦额外损耗功率。另外内圈与外圈的倒角设计也不能忽略，安装引导倒角通常取15到30度的斜角，既方便装配时的导向，也可以去除热处理后的锐边，避免安装时割伤装配人员或者刮伤配合面。

在载荷特性上，这类轴承主要承担径向载荷，也就是垂直于转轴方向的作用力，当滚道曲率设计合理、径向游隙控制在标准范围内时，它也能承受不超过额定径向载荷30%的双向轴向载荷，适合那些既有径向受力、又存在少量轴向窜动的传动轴场景，比如带传动的输出轴、小型风机的转轴，不需要额外搭配推力轴承就能满足使用需求，能有效简化设备的支撑结构，减少整体的零件数量与装配工作量。
