TO-247封装适配四管铝制散热结构

在功率电子设备的结构设计环节，散热部件的选型与适配直接决定了整机的长期运行可靠性，尤其是采用TO-247封装的大功率分立器件，工作时的结温控制是电路设计中不可跳过的核心环节。这款适配4颗TO-247封装器件的铝制散热结构，正是针对中小功率电源、工业控制驱动板、充电桩功率模块这类需要多颗功率管并排布置的场景设计，能够在紧凑的安装空间内，为器件提供足够的热交换面积，避免器件因过热出现参数漂移、寿命折损甚至热击穿失效。

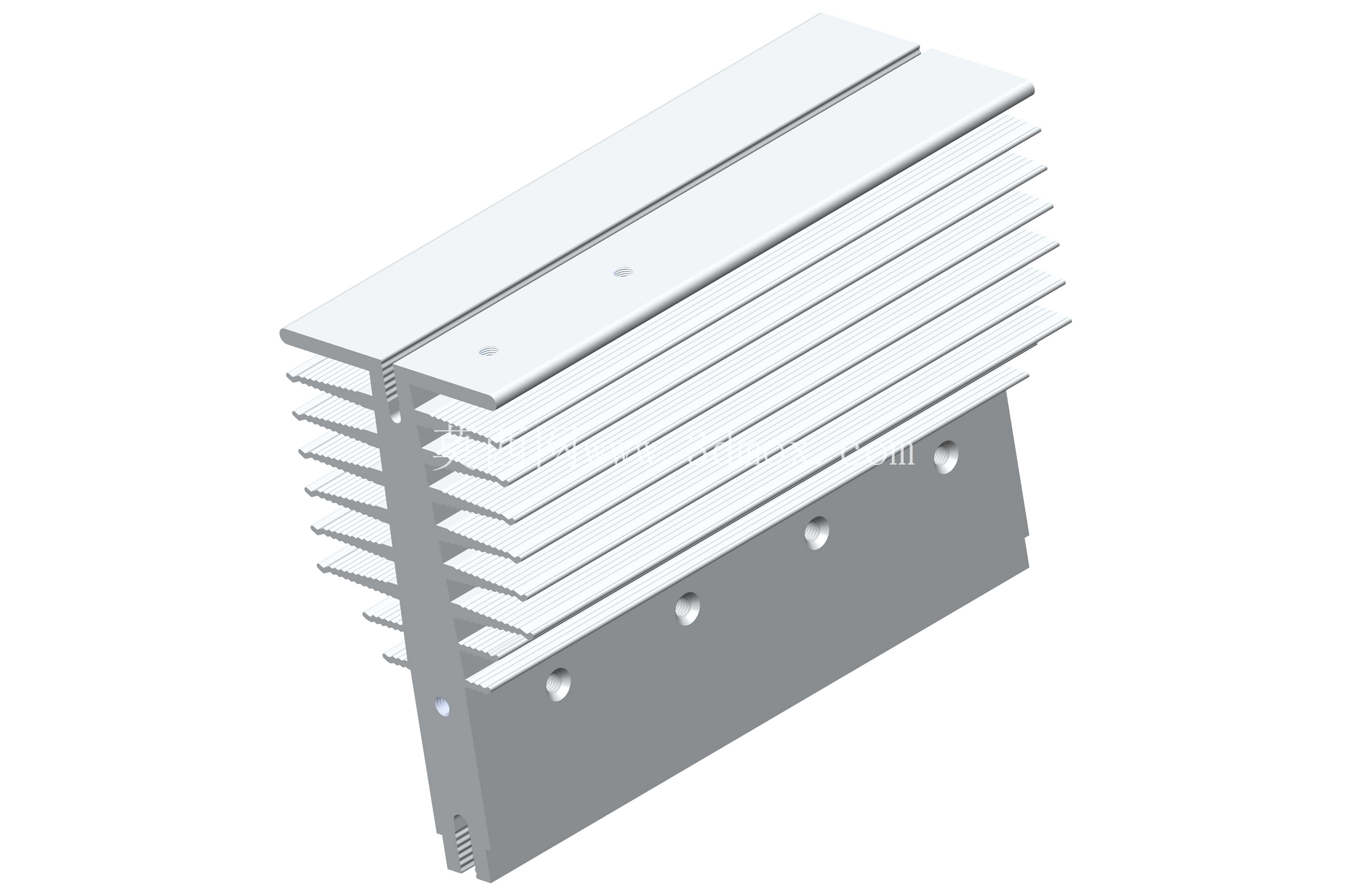

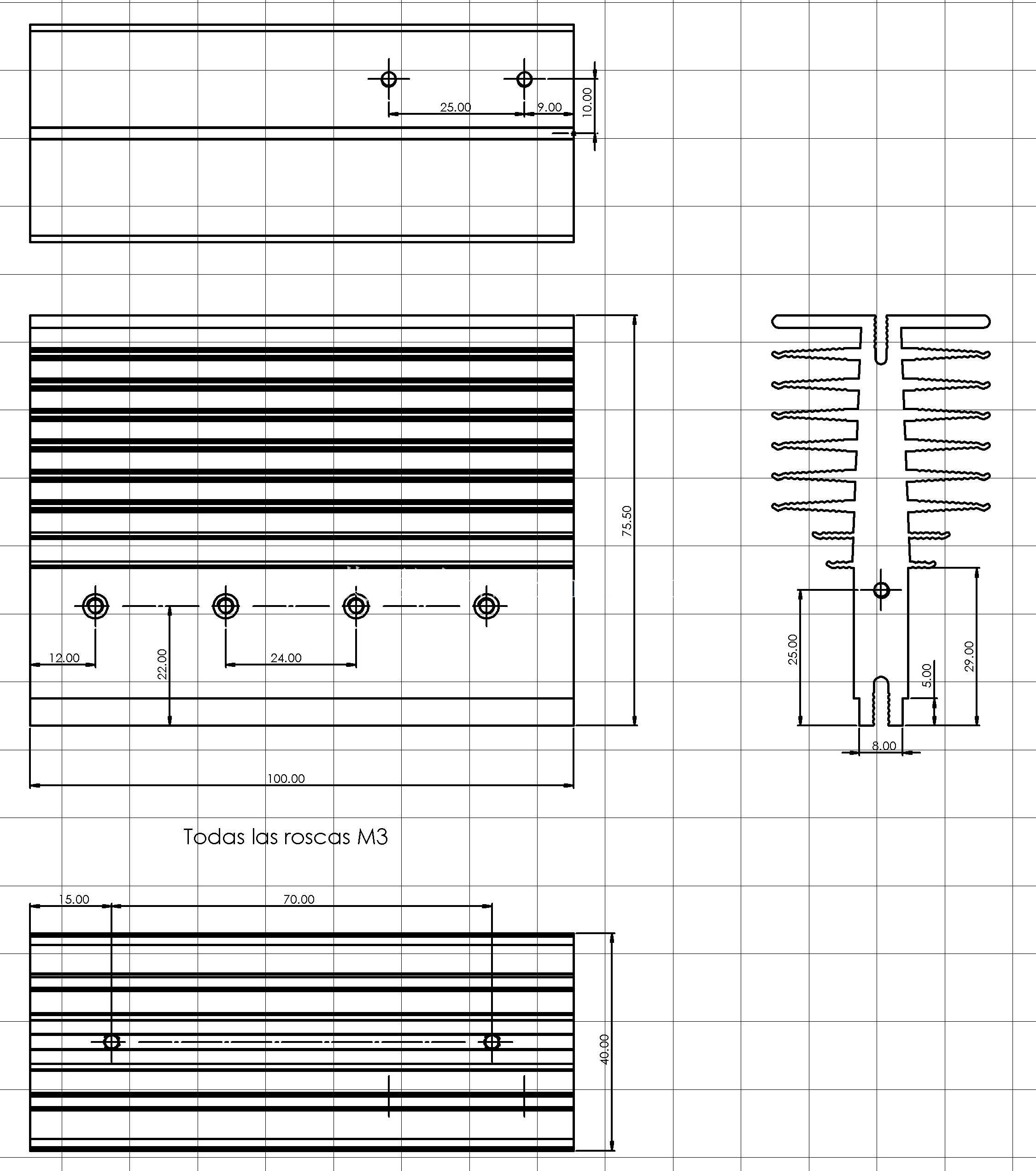

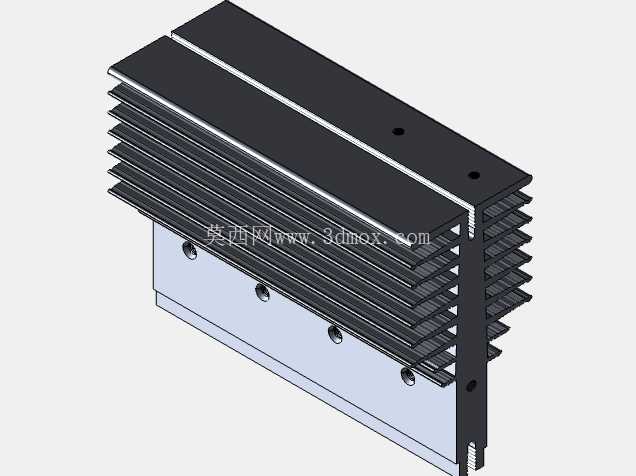

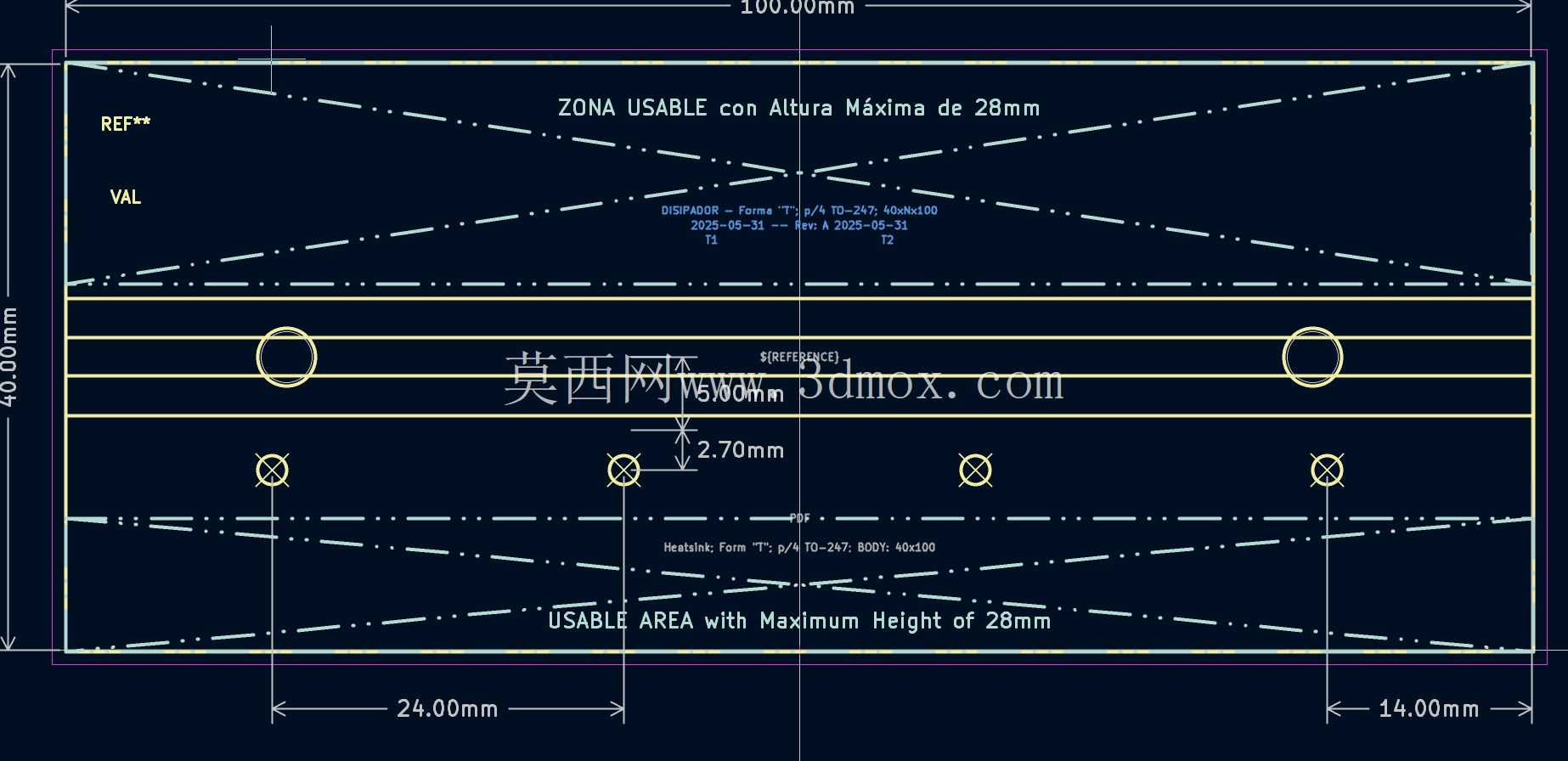

从实际安装边界来看，该散热结构整体外形尺寸控制在40mm宽度、75mm深度、100mm高度的范围内，不会占用过多的板上安装空间，适配多数标准导轨安装的工业设备内部腔体尺寸。底座部分采用加厚铝基材设计，与功率器件接触的安装面做了平整处理，能够降低接触热阻，安装孔位的间距经过匹配校准，可直接对应4颗TO-247器件的固定孔位，不需要额外做转接板适配，器件安装后引脚与散热片之间保持足够的安全电气间隙，不会出现高压爬电风险。

散热鳍片部分采用等间距平行排布设计，鳍片厚度与间距经过热仿真优化，在自然对流冷却的工况下，空气能够顺着鳍片间隙顺畅流通，带走鳍片表面传导的热量，不需要额外加装强制风冷风扇即可满足多数常规功率等级的散热需求，能够降低整机的运行噪音与风扇维护成本。如果应用在更高功率密度的场景，也可以在鳍片端部直接适配标准尺寸的轴流风扇，进一步提升散热效率，不需要对散热结构本身做二次加工修改。

在结构设计思路上，这款散热结构没有采用复杂的拼接工艺，整体为一体铝挤成型后做裁切、钻孔、表面阳极氧化处理，加工工序少，批量生产时的成本控制优势明显，同时一体结构不存在拼接界面的热阻问题，热量从底座到鳍片的传导效率更高。底座侧边预留的固定孔位，既可以将散热结构直接锁附在PCB板上，也可以配合绝缘固定件安装在设备壳体的金属内壁上，进一步拓展散热路径，将部分热量传导到设备外壳上，提升整体热扩散能力。

从实际应用的适配性来看，这款散热结构不仅可以适配TO-247封装的MOS管、快恢复二极管，也可以通过加装薄型绝缘导热垫，适配同安装孔距的其他封装功率器件，在开关电源、伺服驱动器、光伏逆变控制板、工业焊机的辅助电源模块中都能适用。设计时充分考虑了量产装配的便利性，所有安装孔位都做了倒角处理，不会出现装配时刮伤器件绝缘层、割伤操作人员手指的问题，鳍片边缘也做了钝边处理，避免加工和装配过程中产生的锐边带来的安全隐患。

在热性能表现上，当单颗器件耗散功率在10W以内、四颗器件总耗散功率不超过35W的自然对流工况下，散热结构的底座温升能够控制在40K以内，完全满足工业级设备的温升要求，保证器件结温始终处于安全工作区间。如果搭配导热系数较高的导热硅脂或者绝缘导热片使用，还能进一步降低接触热阻，提升整体散热表现，适配更高一点的功率耗散场景。不同于市面上通用型的大尺寸散热片，这款结构专门针对四管并排布置的TO-247电路做了尺寸优化，不会出现多余的尺寸浪费，能够帮助设计人员压缩整机的内部空间，让设备结构更加紧凑，同时兼顾散热性能与装配便利性，是中小功率功率电子电路结构设计中非常实用的散热适配部件。
