六角内外螺纹异径转接接头结构

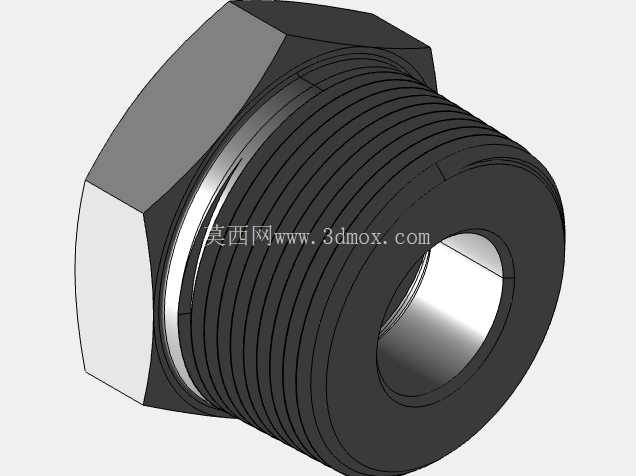

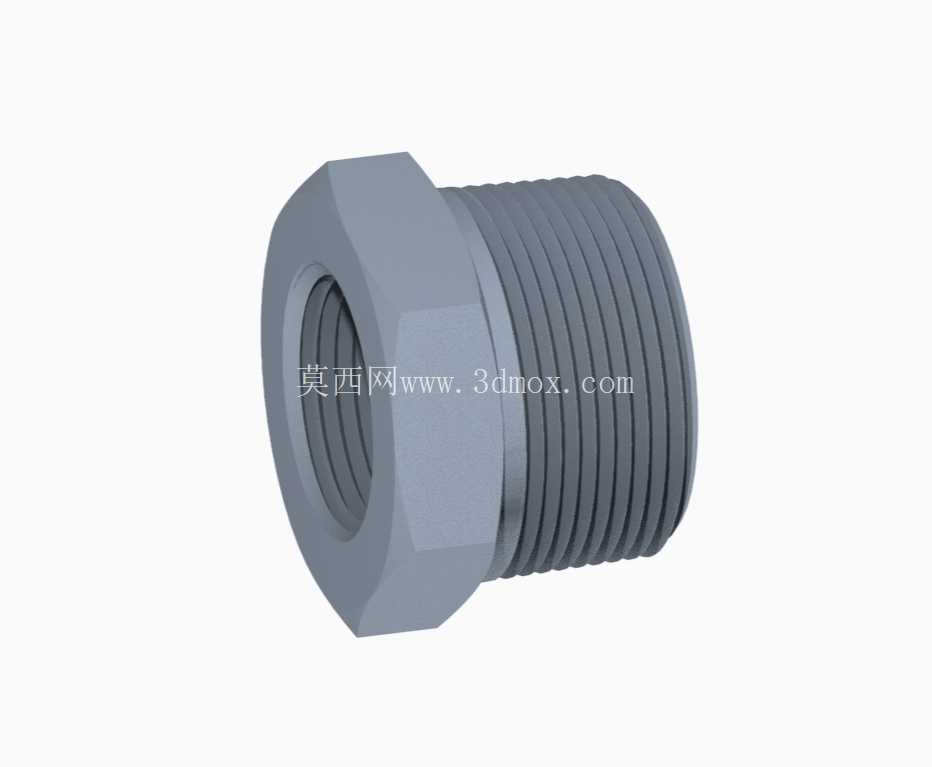

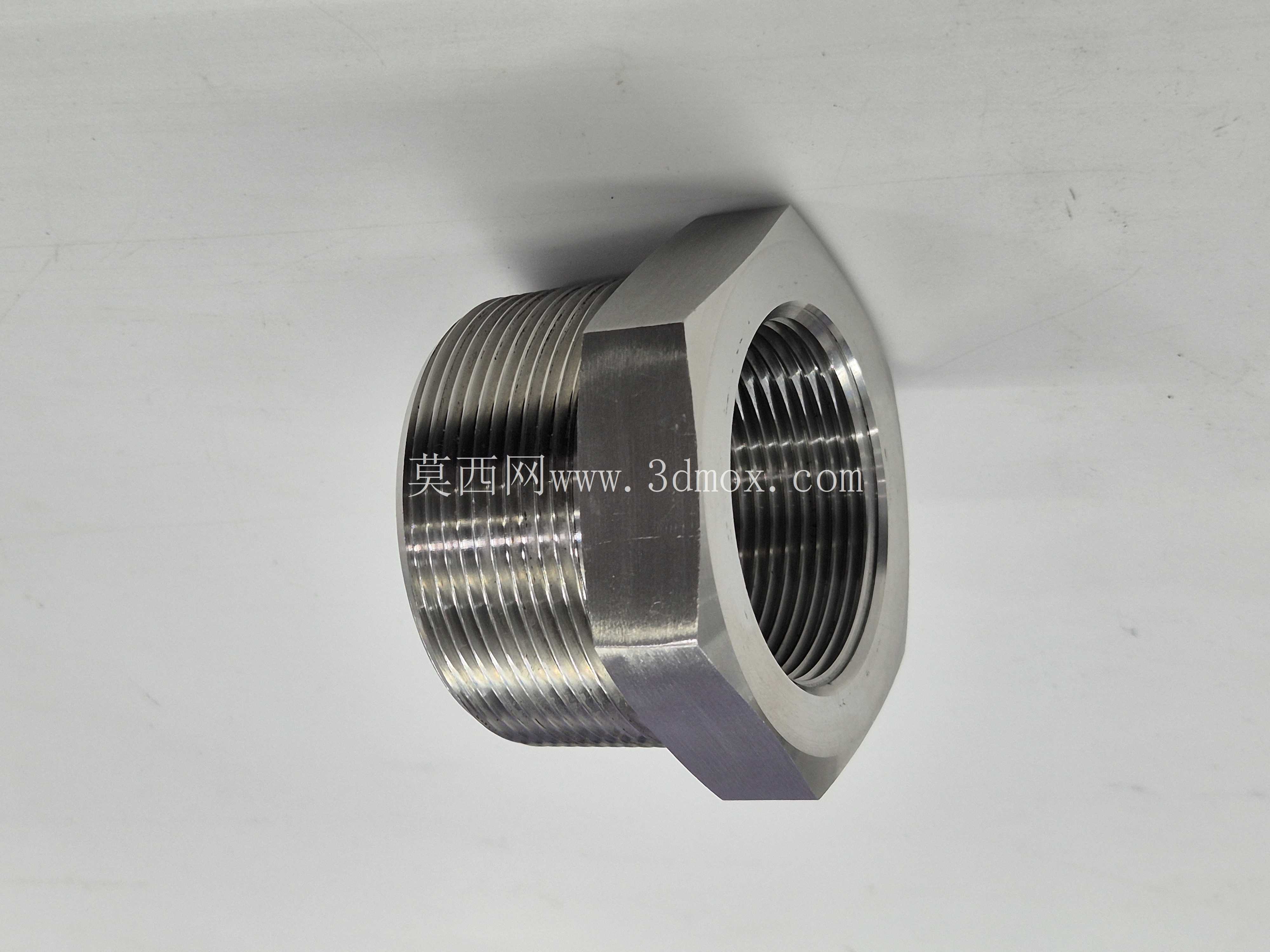

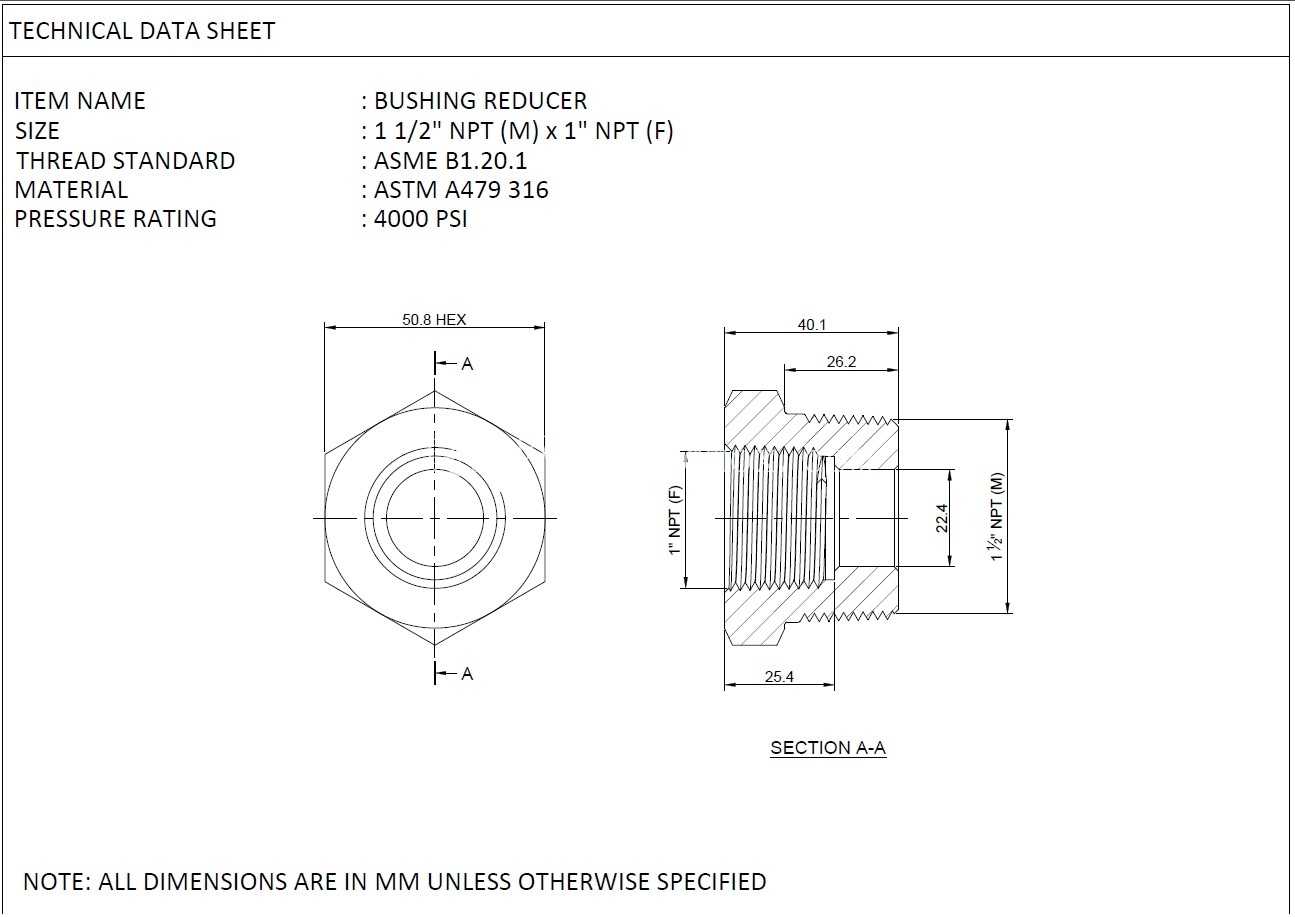

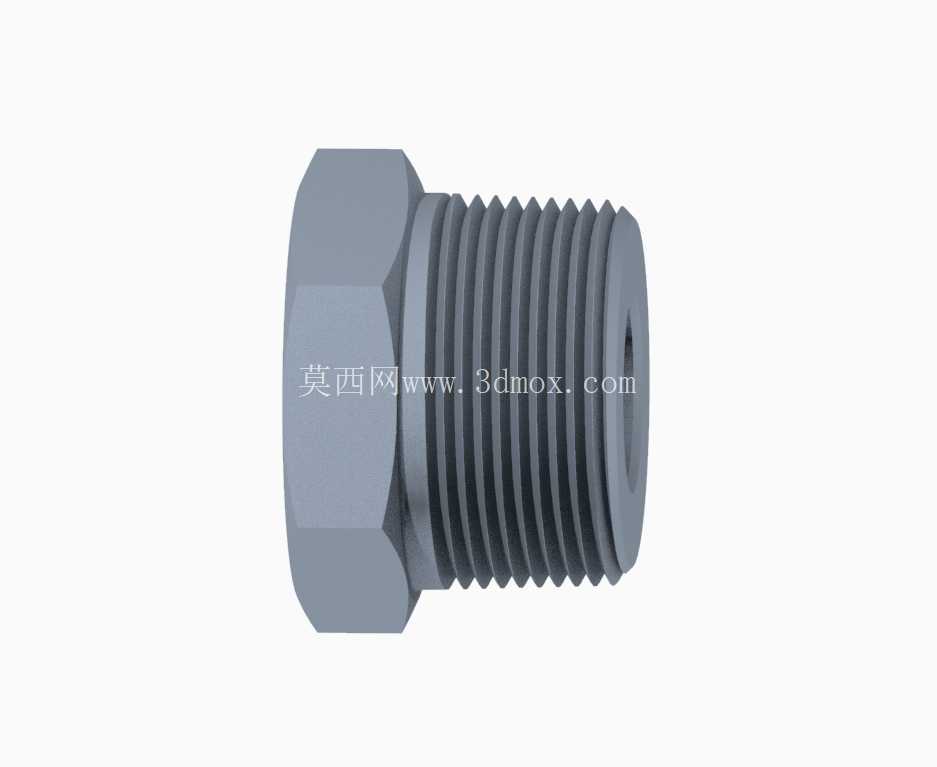

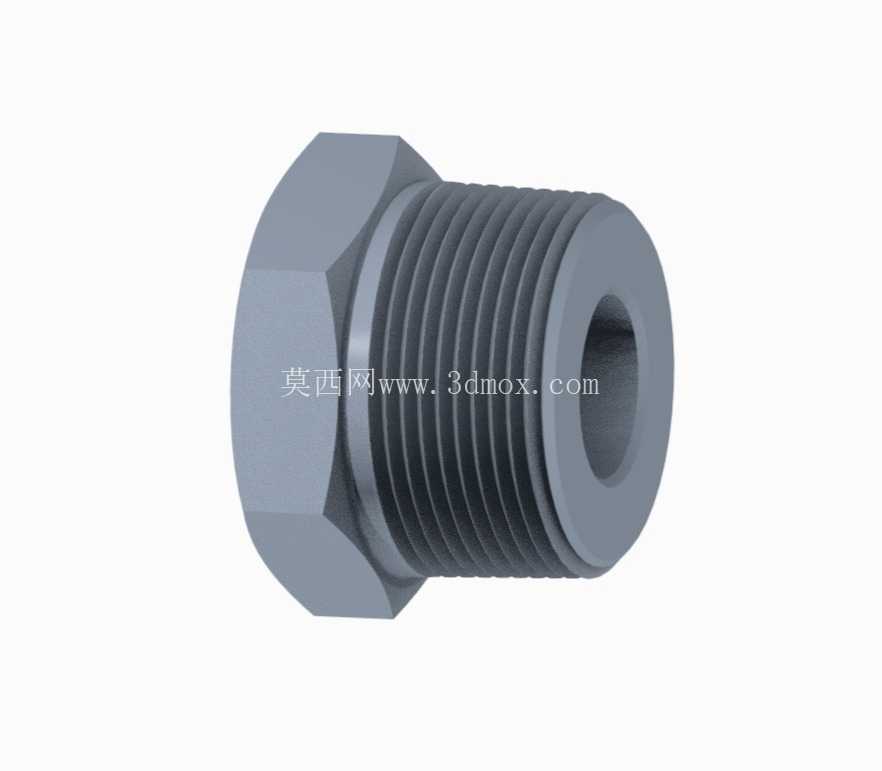

　　在民用给排水、工业流体输送、液压气动回路、暖通空调管路等场景里，不同通径、不同螺纹标准的管路对接一直是管路布设时的常见需求，这类异径螺纹转接件就是为解决该类对接问题设计的核心基础配件。这款六角结构的内外螺纹异径管，外侧采用外螺纹设计，内侧加工内螺纹，两端螺纹公称通径存在差值，可直接实现大径外螺纹接口与小径内螺纹接口的管路直通转接，无需额外搭配多组接头拼接，能有效减少管路连接节点的泄漏风险点。从结构设计来看，中间的六角台是整个零件的受力装夹部位，设计时严格遵循标准扳手的开口尺寸规范，六角的对边厚度、对角尺寸都经过受力校核，既保证安装时扳手卡合不会打滑，也避免六角部位过厚造成材料浪费、安装空间占用过大的问题。六角台两侧分别衔接外螺纹段与内螺纹段，外螺纹段的长度根据常用管路的拧入深度设计，保证拧入对应内螺纹接口后有足够的啮合牙数，满足管路承压时的连接强度要求，不会因为螺纹啮合长度不足出现拔脱、滑丝问题；内螺纹段的深度同样匹配常规外螺纹接头的拧入长度，内部螺纹入口处做了微小的倒角导向，方便对接接头快速对中拧入，也能去除螺纹加工时产生的毛刺，避免安装时刮伤对接件的螺纹牙型。

　　在实际应用中，这类接头常被用在水表进出口变径、水泵接口转接、气动设备气源管路变径、液压站油路通径调整、消防管路分支变径等场景，比如民用供水系统里，入户主管道通径较大，而接入家用净水器、热水器的支管通径更小，就可以通过该接头直接完成主管道与支管的螺纹对接，不需要额外焊接或采用其他复杂连接方式。设计这类零件的三维模型时，首先要确定两端适配的螺纹标准，是NPT锥管螺纹还是BSP圆柱管螺纹，不同螺纹标准的牙型角、螺距、锥度都存在差异，建模时需要严格对应螺纹参数，避免出现螺纹不匹配无法装配的问题；其次要确定六角部位的尺寸边界，要保证六角的外接圆直径不会超出两端螺纹的最大外径过多，否则在狭窄的安装空间里，扳手无法卡入六角部位完成拧紧操作，同时六角的轴向厚度要满足扭矩传递要求，当按照标准拧紧力矩安装时，六角部位不会因为受力过大出现崩边、变形。

　　从安装边界来看，这类接头安装完成后，整体轴向长度较短，不会在管路对接处形成过长的突出段，适合在管路排布紧凑的设备内部使用，比如小型液压阀组的接口转接、紧凑型气动控制箱内部的管路连接，都可以选用这类短尺寸的异径接头来节省安装空间。零件的材质通常根据输送介质选择，输送普通清水、压缩空气的场景多采用黄铜或镀锌碳钢材质，输送腐蚀性流体、高温液压油的场景则多采用304或316不锈钢材质，不同材质的零件在建模时不需要调整整体结构尺寸，只需要根据材质的强度特性微调螺纹牙底的圆角、六角与螺纹衔接处的过渡倒角，避免应力集中造成零件断裂。在流体控制回路里，这类直通异径接头相比弯头、三通类接头，流体流经时的阻力更小，不会造成明显的压力损失，适合用在对流体压力稳定性要求较高的回路中，比如精密气动测量设备的供气管路、液压伺服系统的控制油路，采用这类直通异径接头可以尽可能降低管路压损，保证回路压力稳定。建模过程中，螺纹部分的处理需要兼顾装配干涉检查与模型轻量化，如果是用于装配仿真的模型，可以将螺纹简化为圆柱面配合，减少模型面数提升装配运算效率；如果是用于加工生产的模型，则需要精确绘制螺纹牙型，保证加工后螺纹的通止规检测合格。

　　另外，六角与两端螺纹衔接的位置都设计了退刀槽，外螺纹退刀槽的宽度满足标准螺纹刀具的退刀需求，内螺纹退刀槽同样符合内孔螺纹加工的刀具行程要求，避免加工时刀具碰撞六角端面，保证螺纹加工的完整度。在管路安装时，这类接头的六角部位是唯一的受力拧动部位，两端的螺纹段不允许用管钳直接夹持，否则会破坏螺纹牙型造成密封失效，因此设计时六角的位置设置在整个零件的轴向中间位置，不管从哪一端开始安装，扳手都有足够的操作空间卡合六角部位完成拧紧作业。对于水暖系统的应用场景，这类接头的螺纹配合处通常会搭配生料带或密封胶使用，因此建模时螺纹的公差配合选用过渡配合，既保证螺纹可以顺畅拧入，也不会因为配合间隙过大造成密封失效；对于液压气动系统的高压场景，螺纹配合处会搭配O型圈或组合密封垫圈，因此在接头的端面会设计密封槽，或者在螺纹根部预留密封垫圈的安装空间，保证高压下的密封性能。
