通风管道配套连接配件结构设计

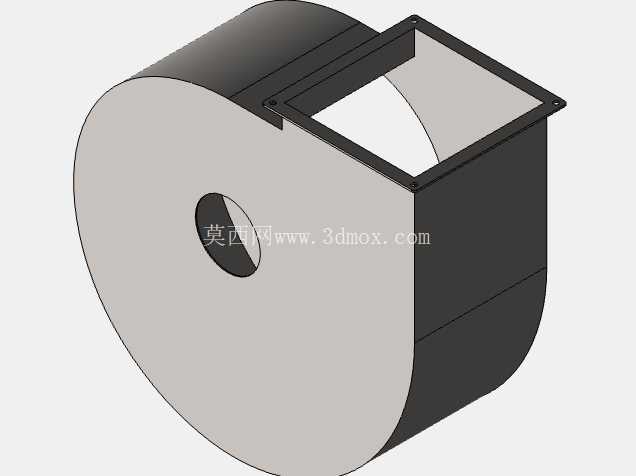

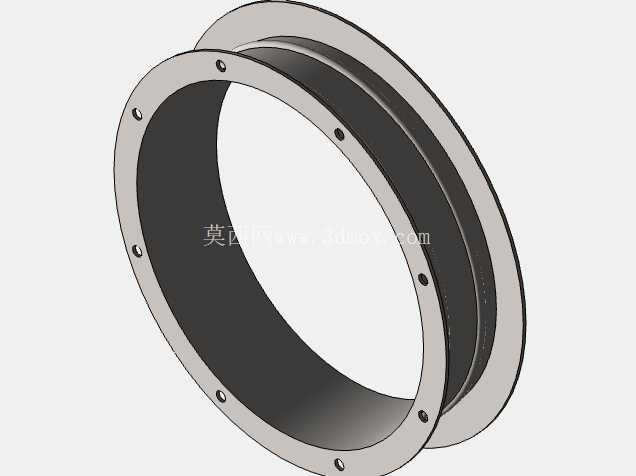

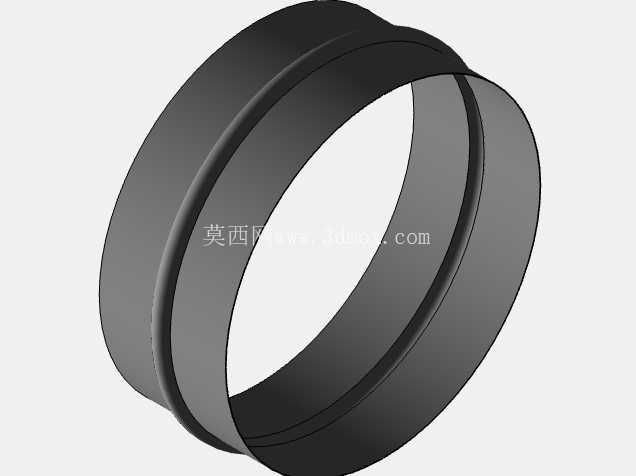

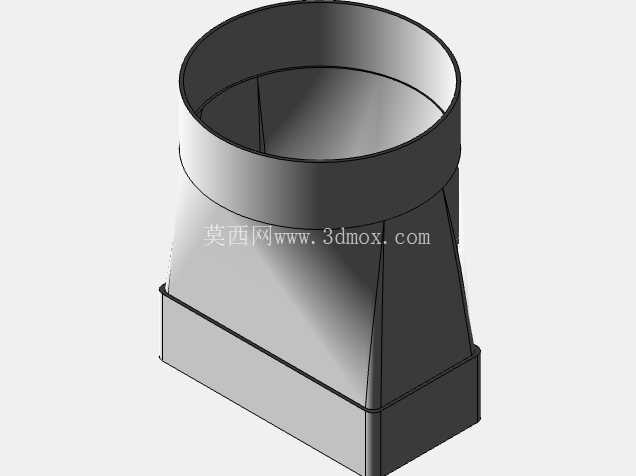

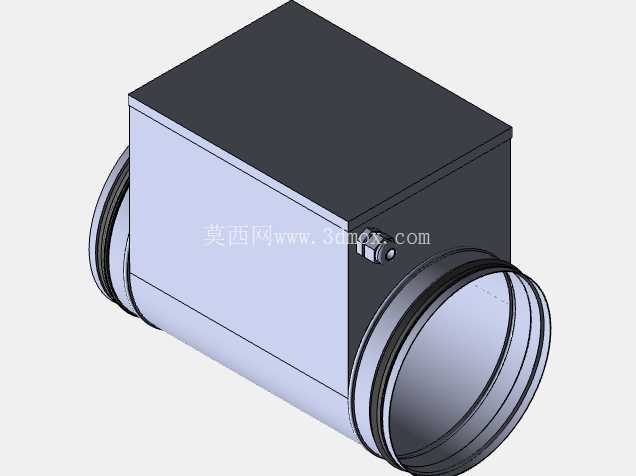

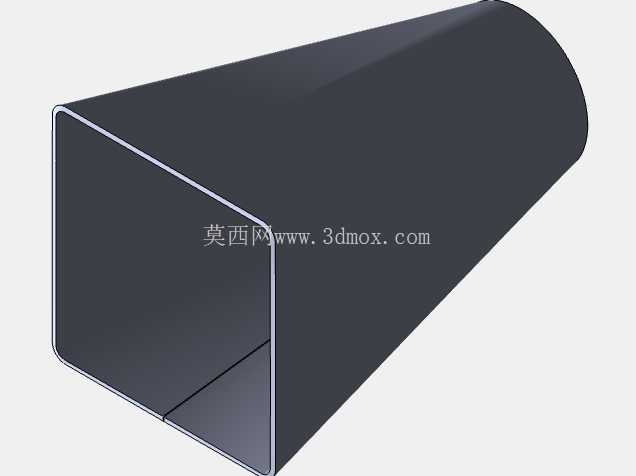

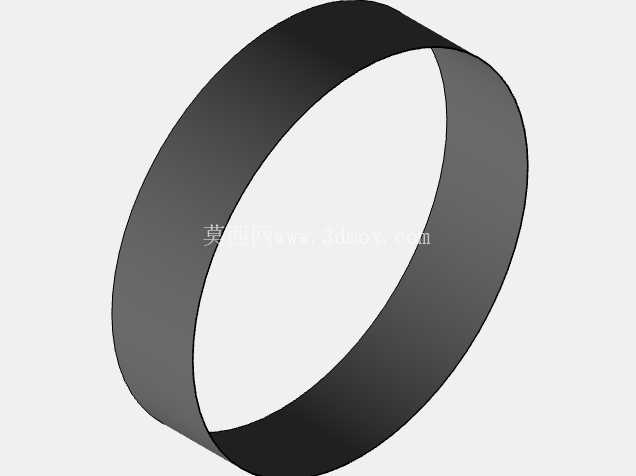

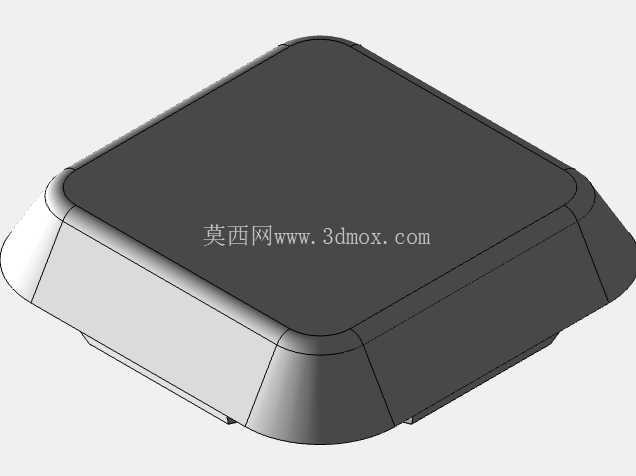

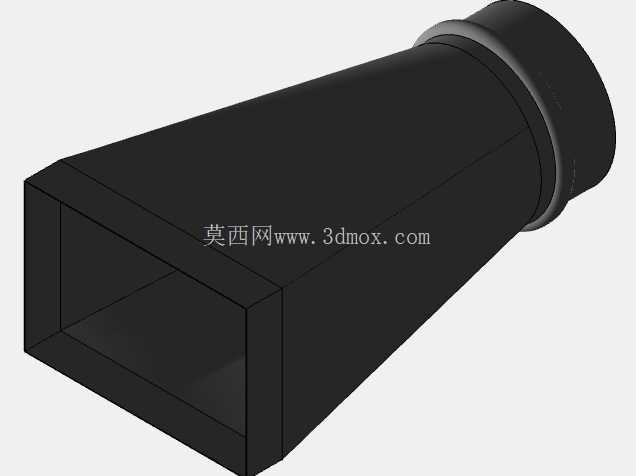

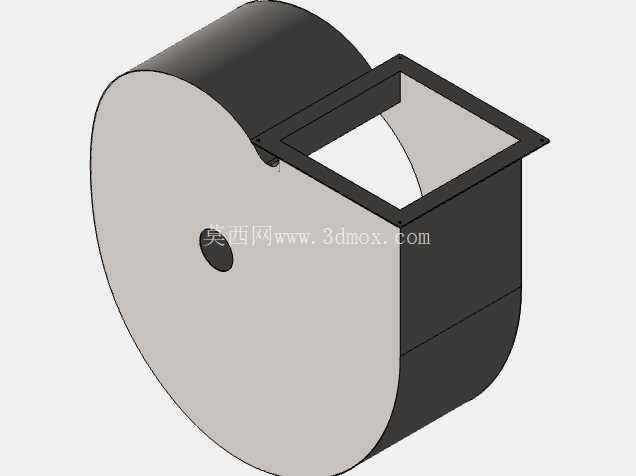

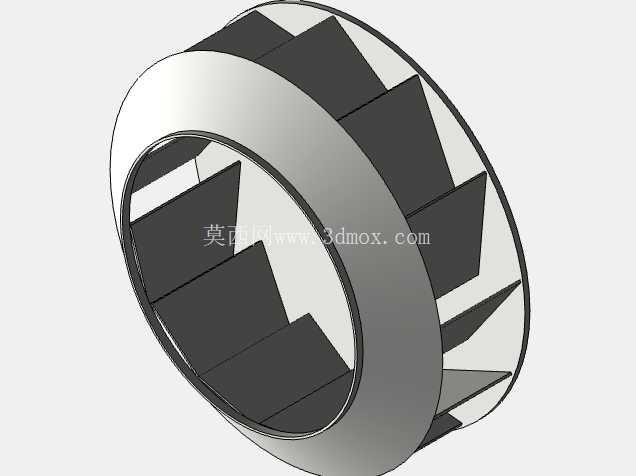

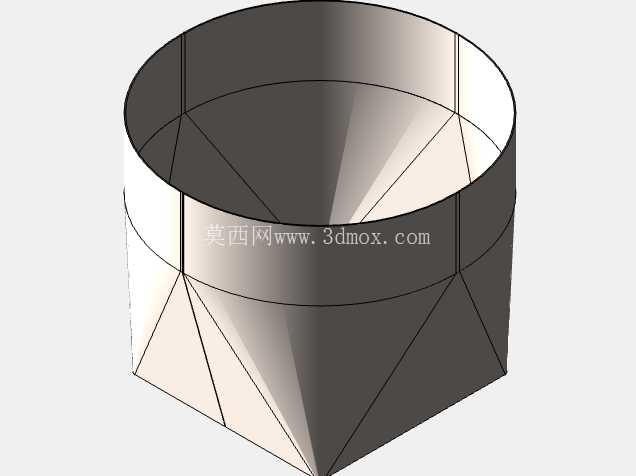

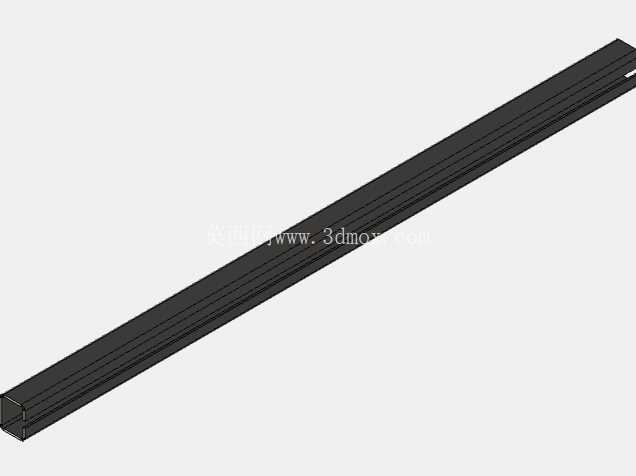

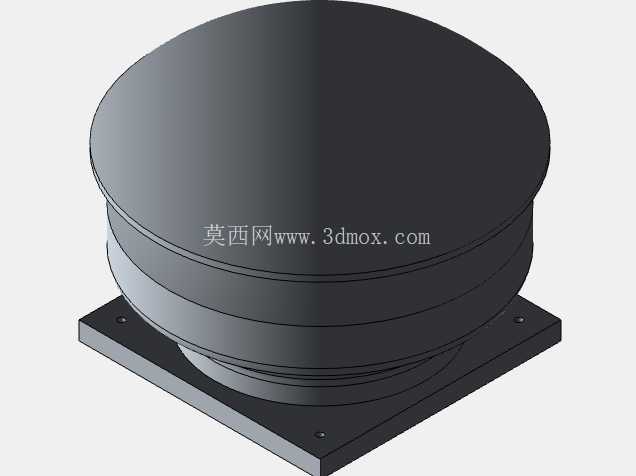

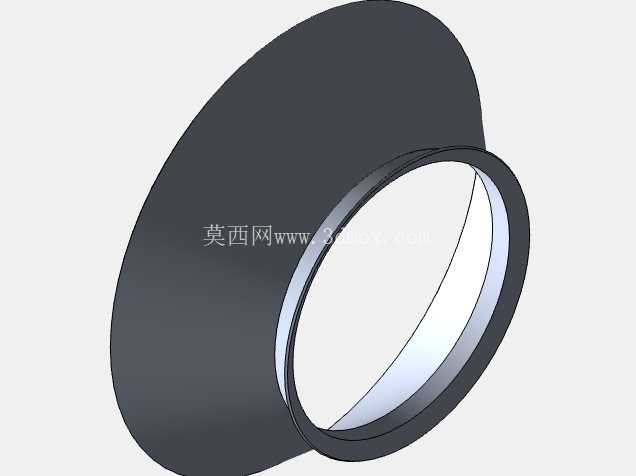

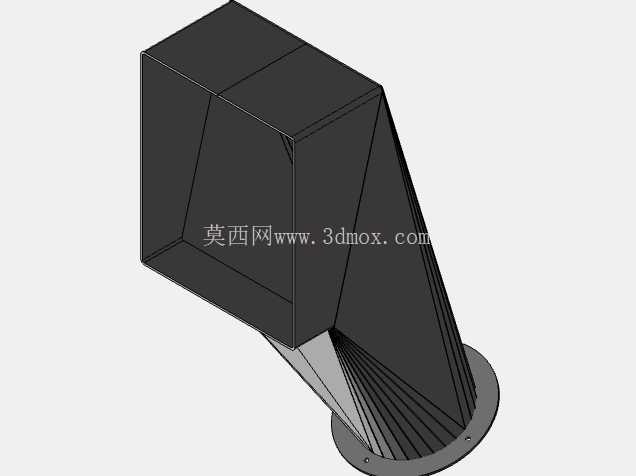

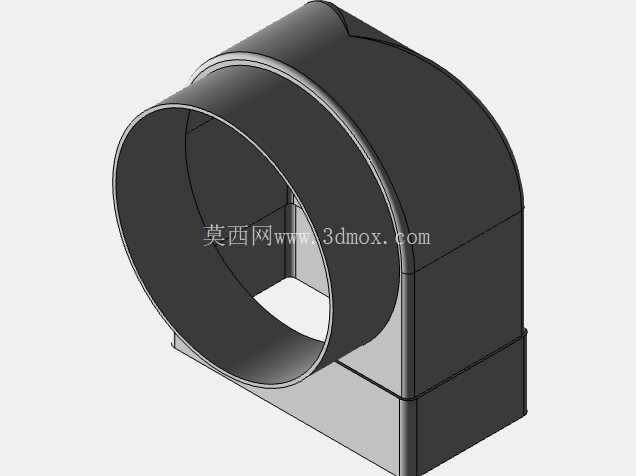

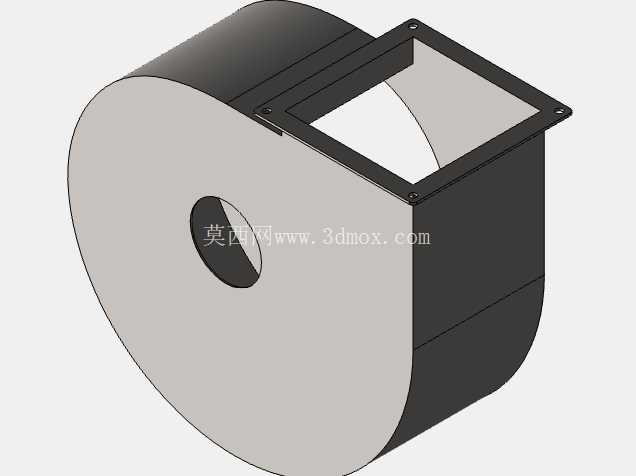

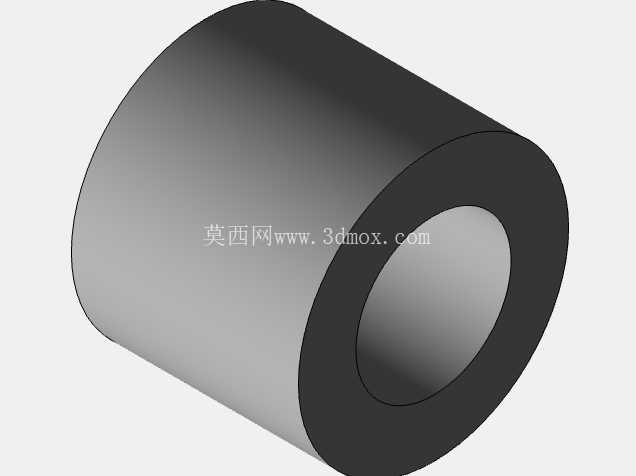

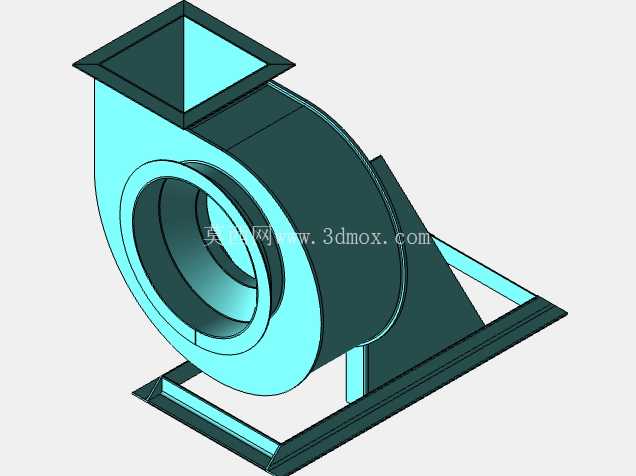

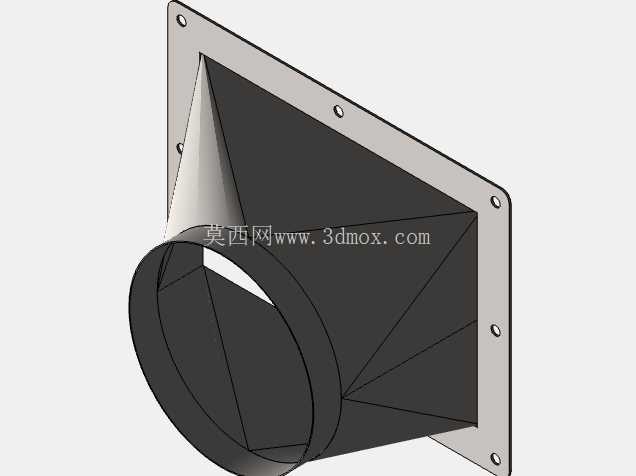

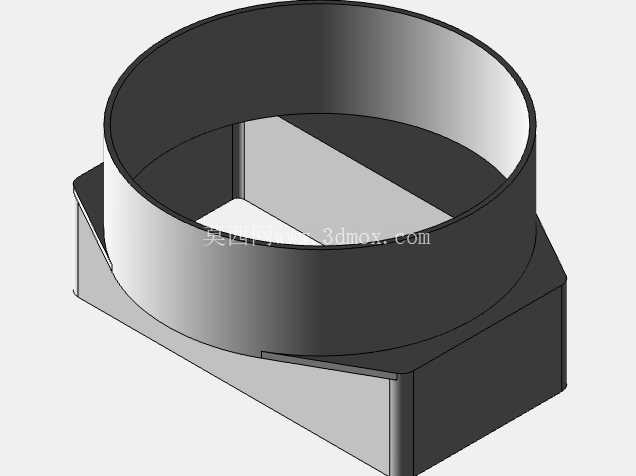

　　在民用建筑通风系统、工业厂房除尘排风系统、商用中央空调送风回风网络的搭建过程中，风管配件是决定管路密封性、安装效率、风阻损耗的核心部件，这套风管配套配件的三维结构设计，完全围绕现场安装的实际工况展开，覆盖了风管变径、转向、分支、软接等多种连接场景的结构需求。从实际应用场景来看，这类配件广泛适配镀锌钢板风管、玻璃钢风管、复合玻纤风管等多种主流风管材质的安装需求，在地下车库通风排烟、洁净车间净化送风、餐饮后厨排油烟、数据中心空调冷却送风等场景中，都需要大量这类标准化的连接配件来完成管路的拼接转向。

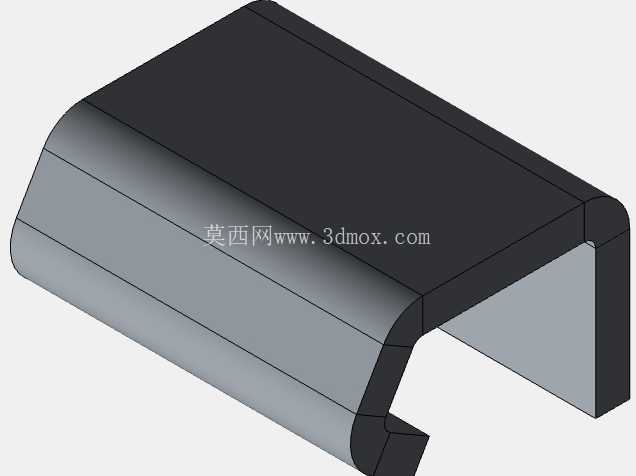

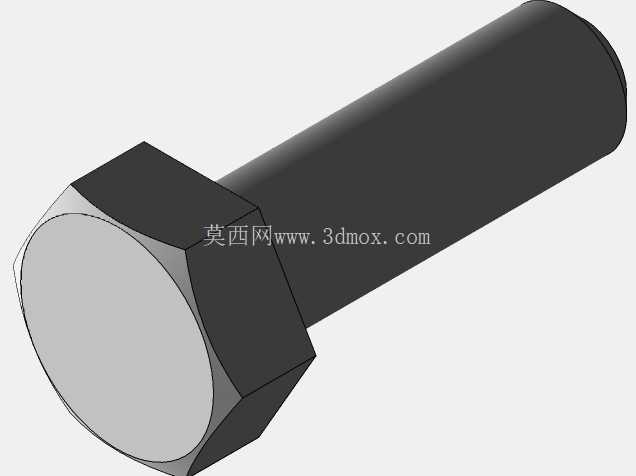

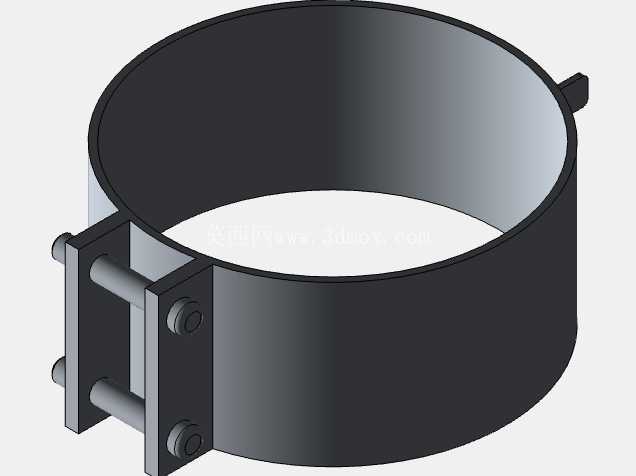

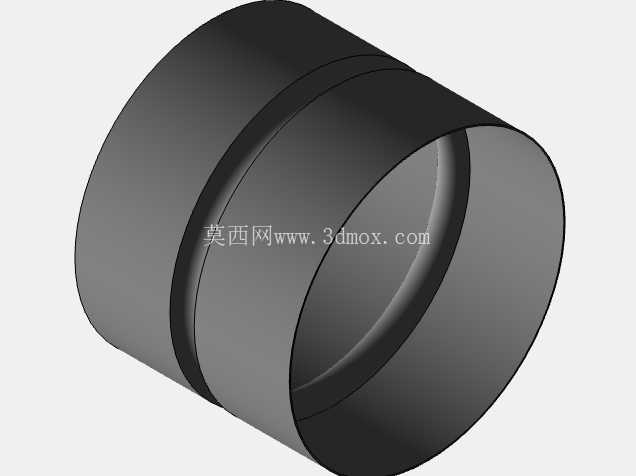

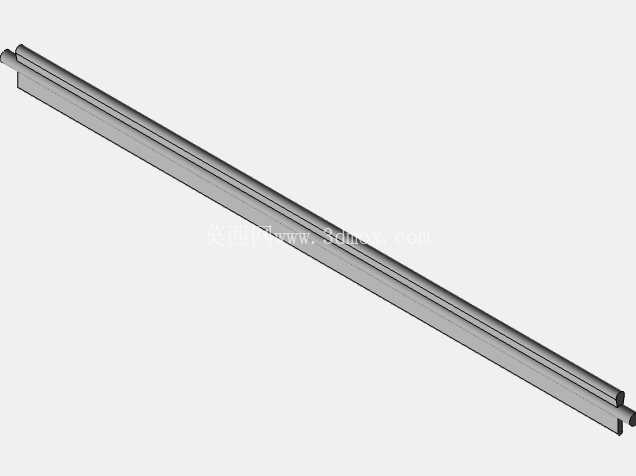

　　不同于市面上通用的冲压成型标准配件，这套结构在设计阶段就充分考虑了不同安装边界的适配性，比如在狭窄管井内安装时，配件的法兰边宽度做了优化，预留的螺栓操作空间刚好满足狭小空间内扳手的转动角度，不会出现螺栓无法拧紧的安装死角。产品的功能特性上，每一处连接端面的平面度公差控制在0.2mm以内，配合法兰间的密封垫安装后，在1500Pa的系统风压下不会出现漏风问题，针对需要经常拆装检修的管路段，配件上设计了快装式的卡扣结构，不需要全程拧动螺栓就能完成拆装，大幅降低后期运维的工作量。

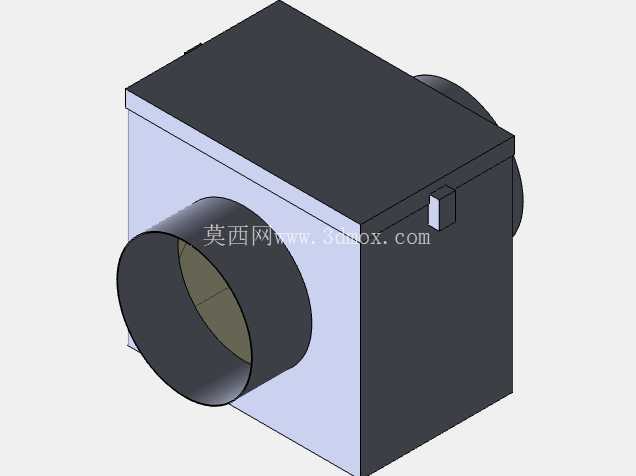

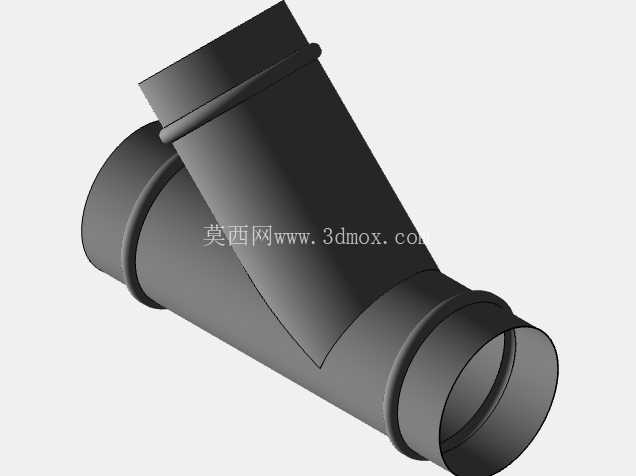

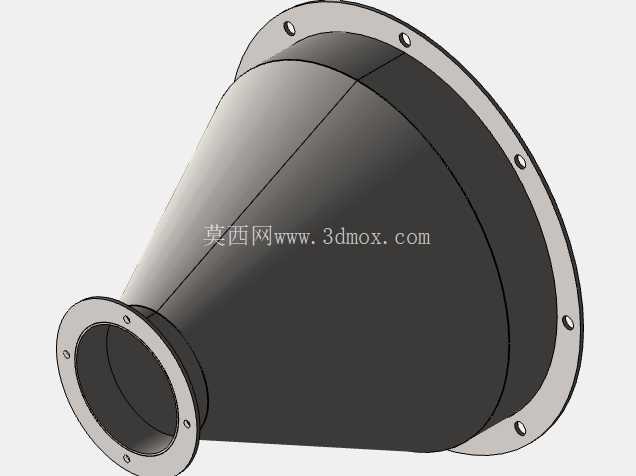

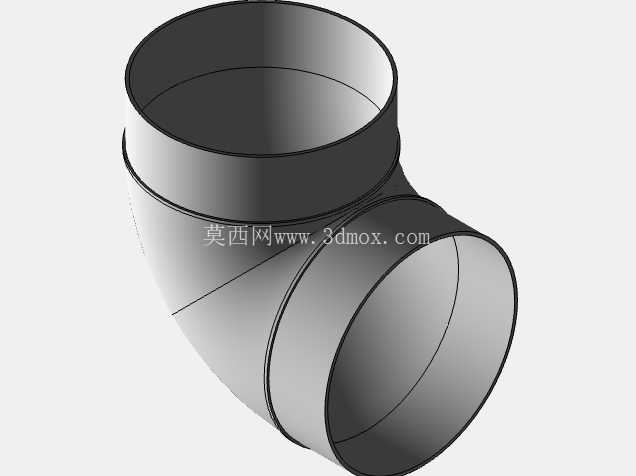

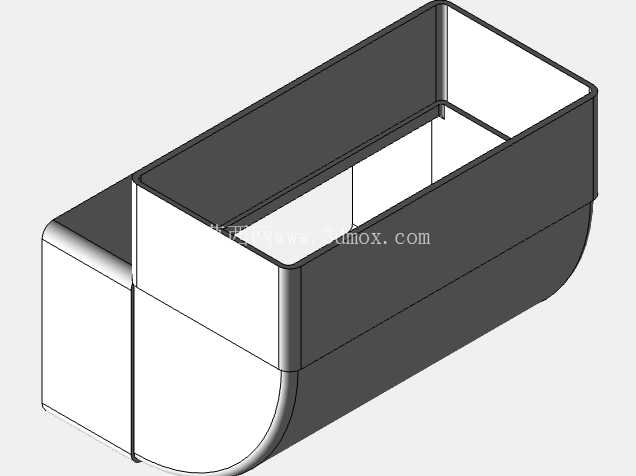

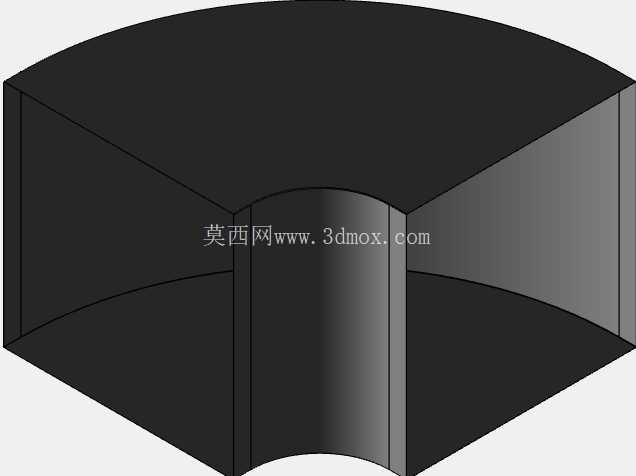

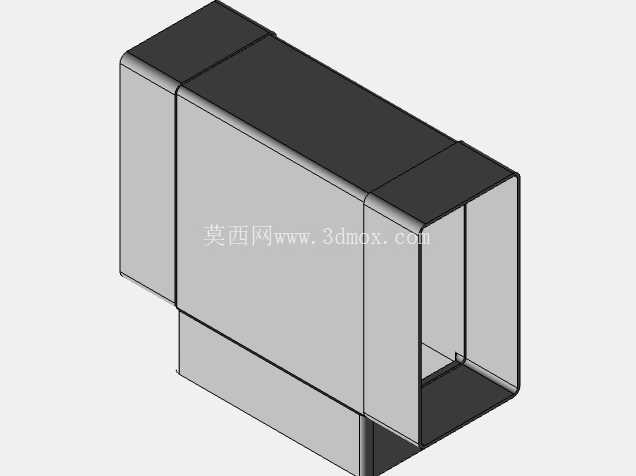

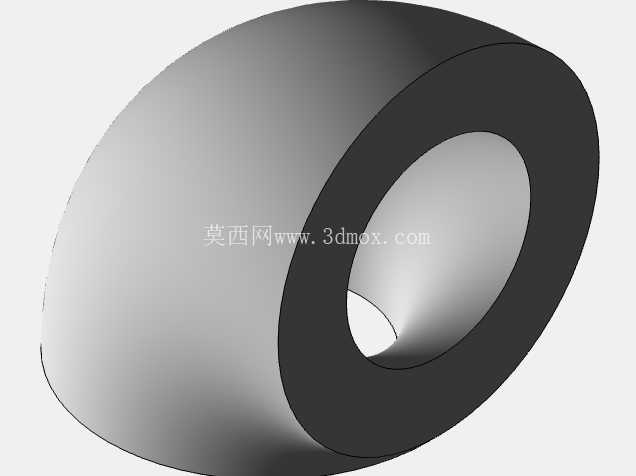

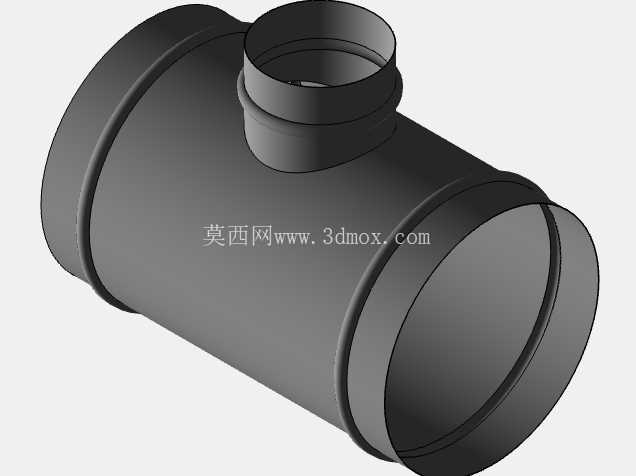

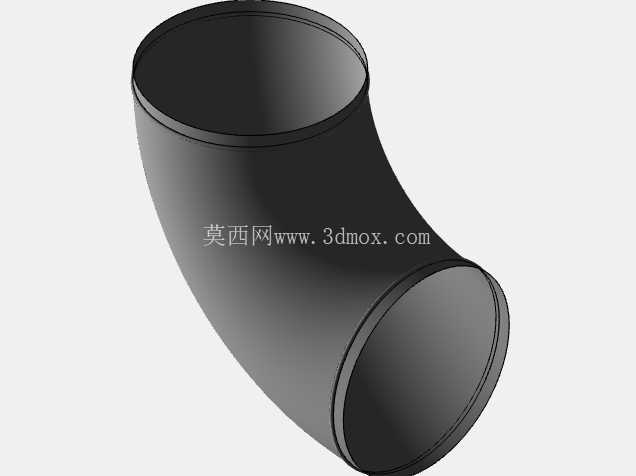

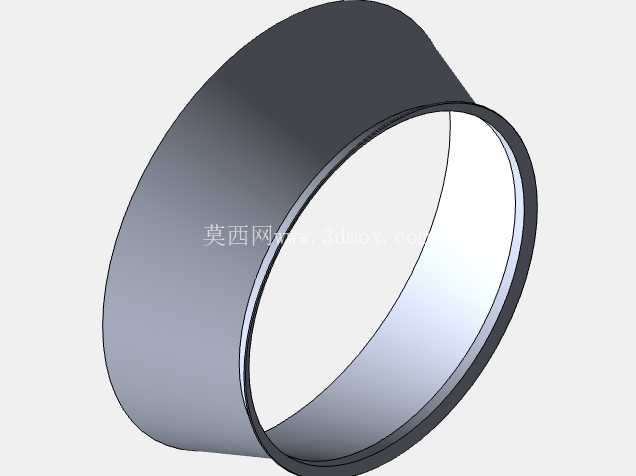

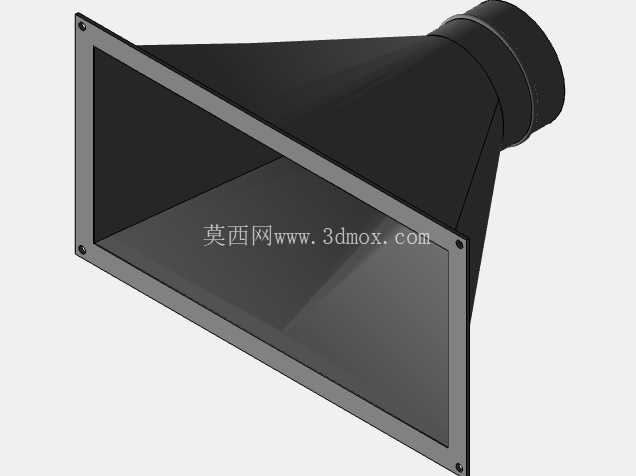

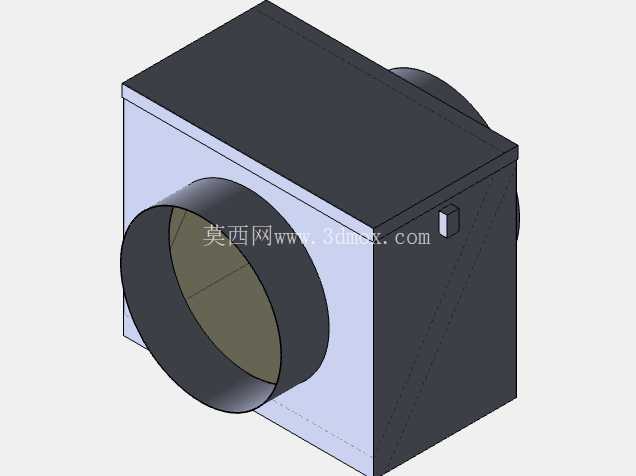

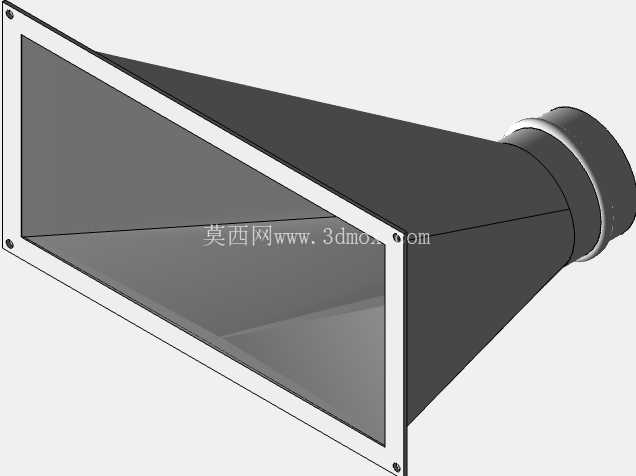

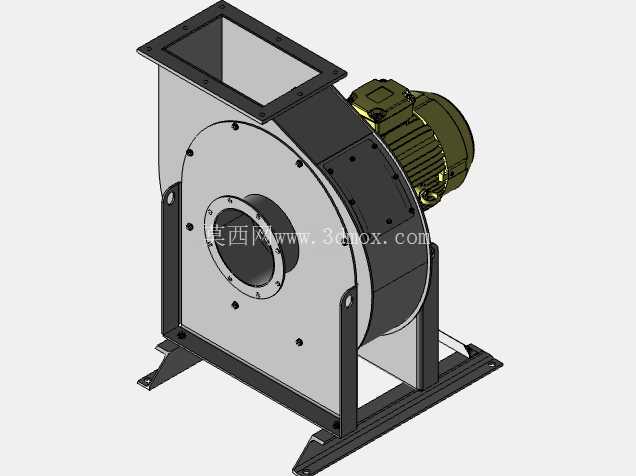

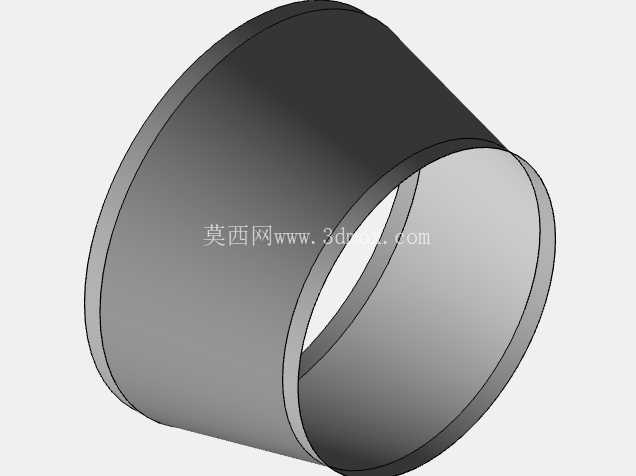

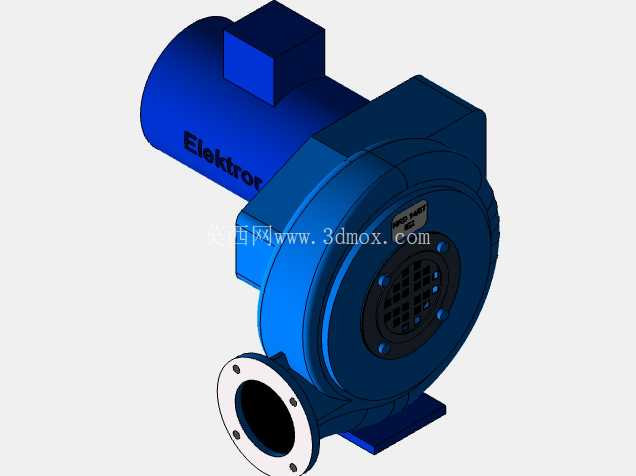

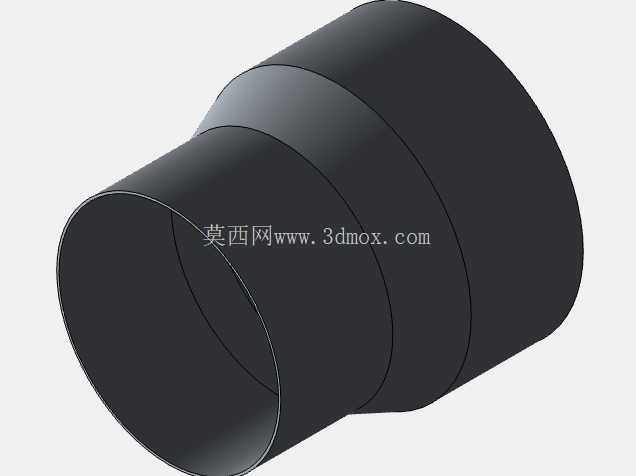

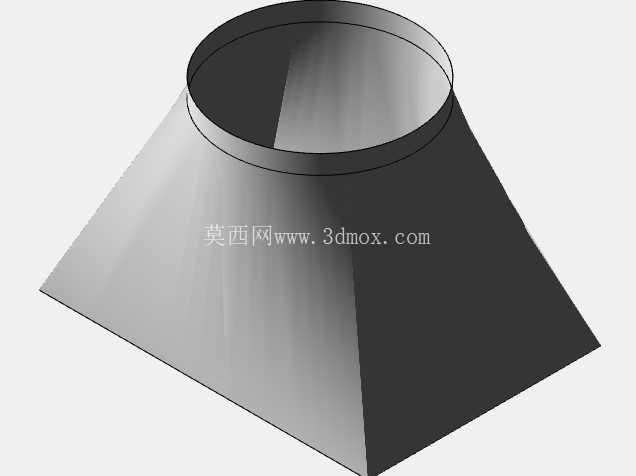

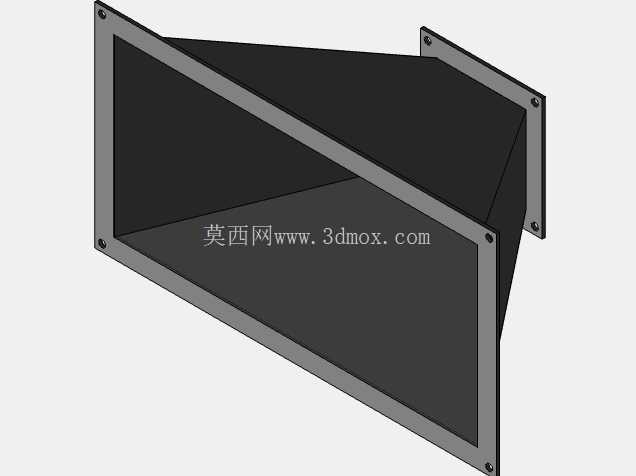

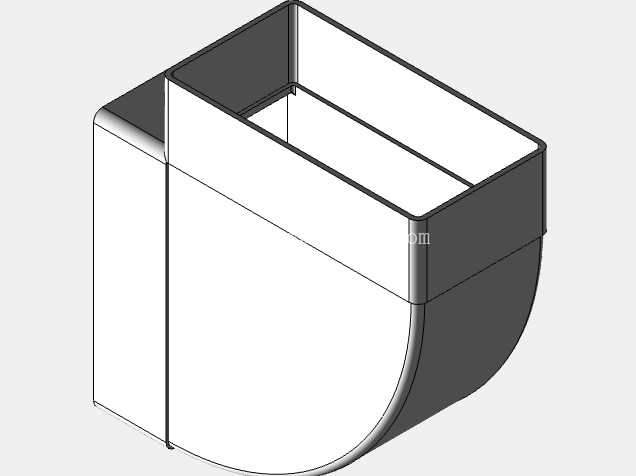

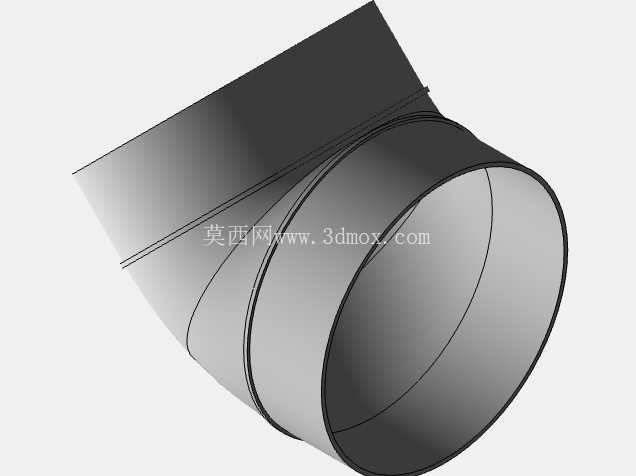

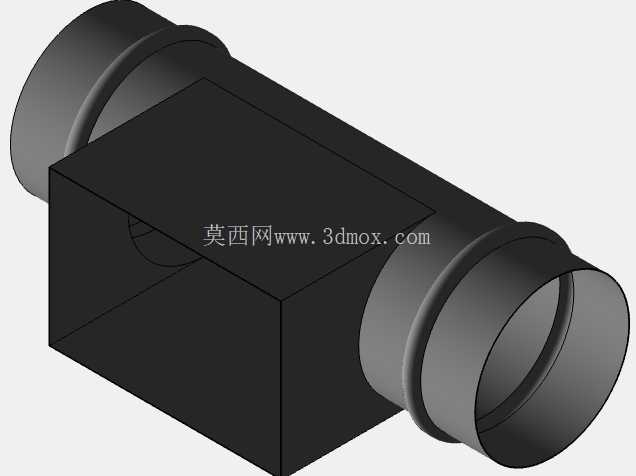

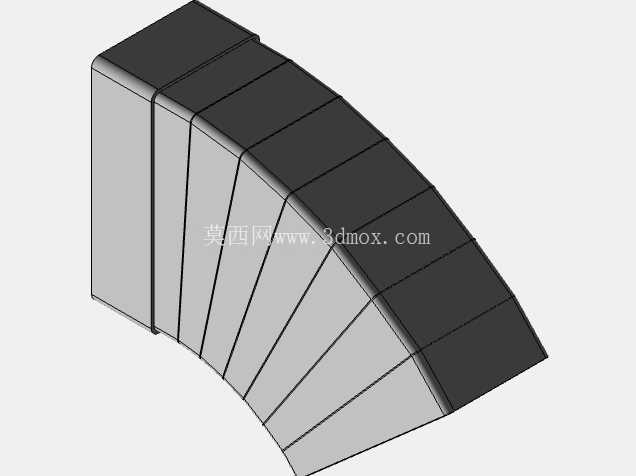

　　设计思路上，没有一味追求配件的轻量化，而是根据不同管路段的风压等级做了壁厚差异化设计，主风管段的配件壁厚取1.2mm，支风管段的配件壁厚取0.8mm，既保证了高压段的结构强度，避免风管运行时出现震颤异响，又控制了整体的材料成本。外形尺寸方面，这套配件覆盖了常用的100mm到1200mm管径的适配规格，每一种规格的安装边界都做了明确的尺寸标注，比如90度弯头的转弯半径取1.5倍管径，能有效降低风阻，减少风机的能耗损失，三通配件的支管夹角设计为30度，避免气流对冲产生的风噪和压损。

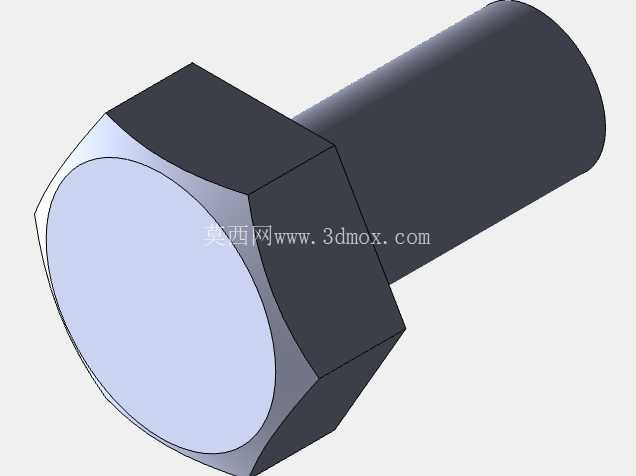

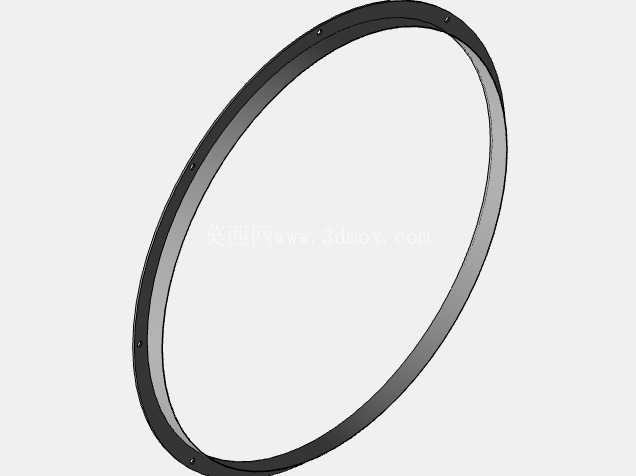

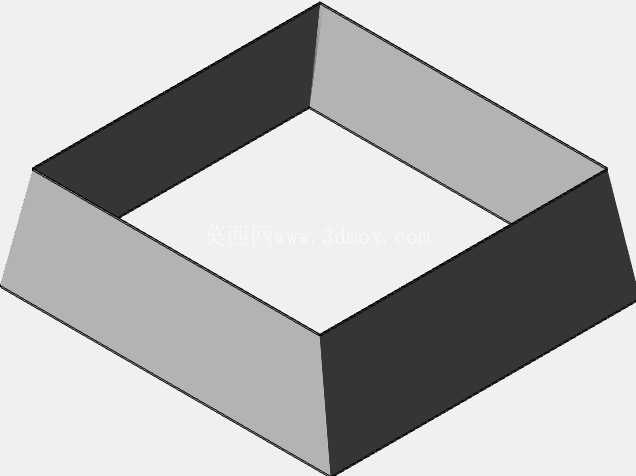

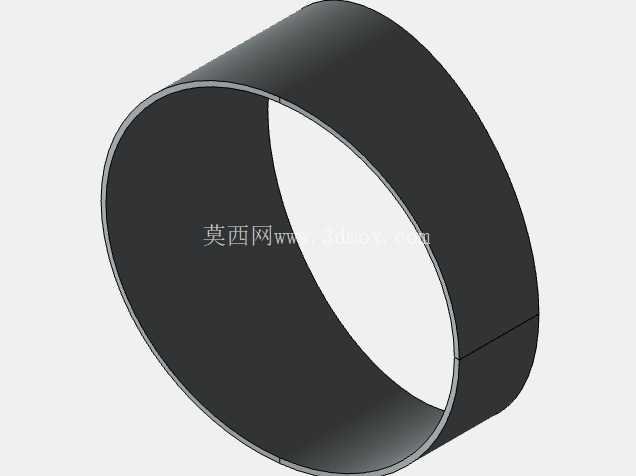

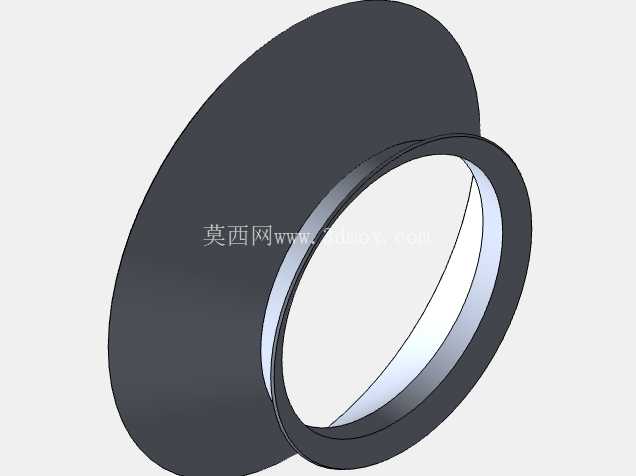

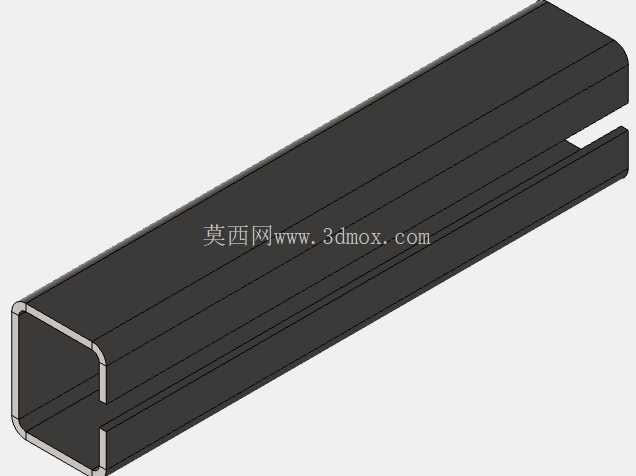

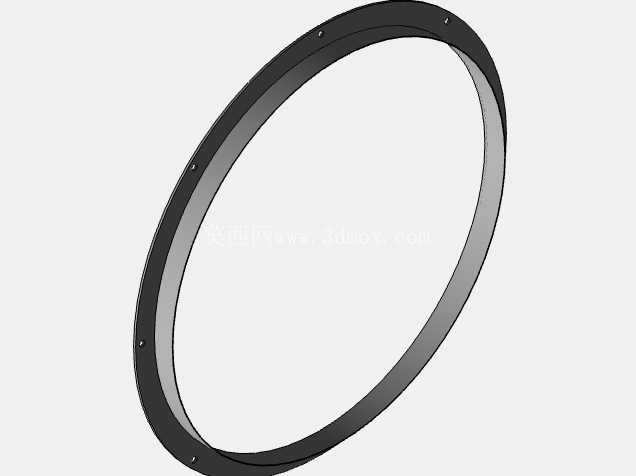

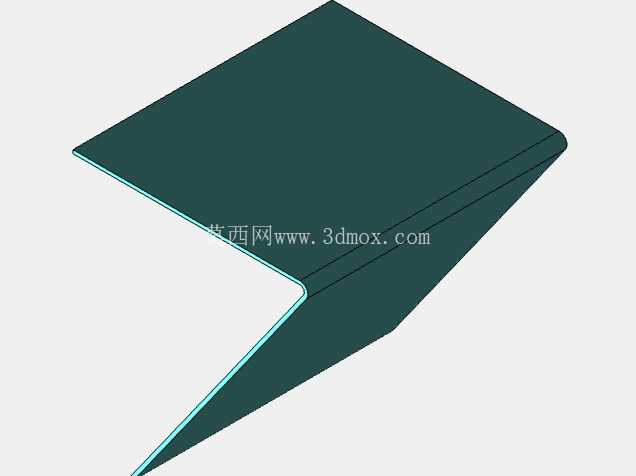

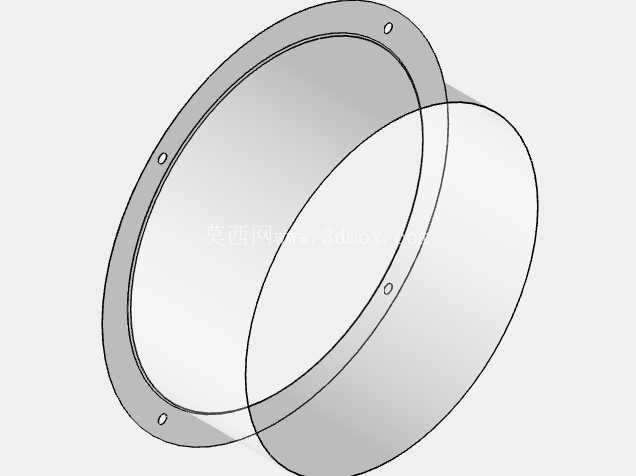

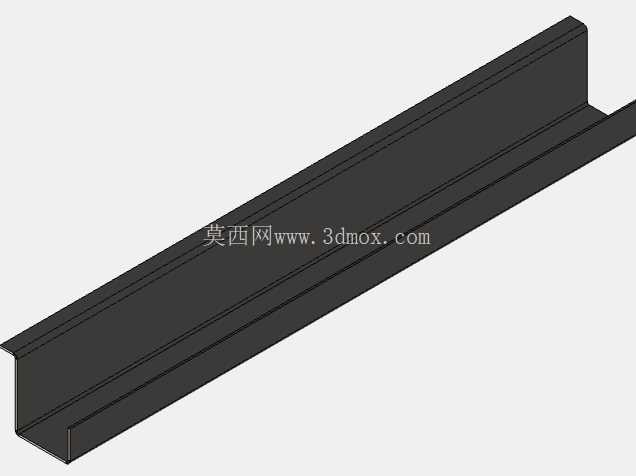

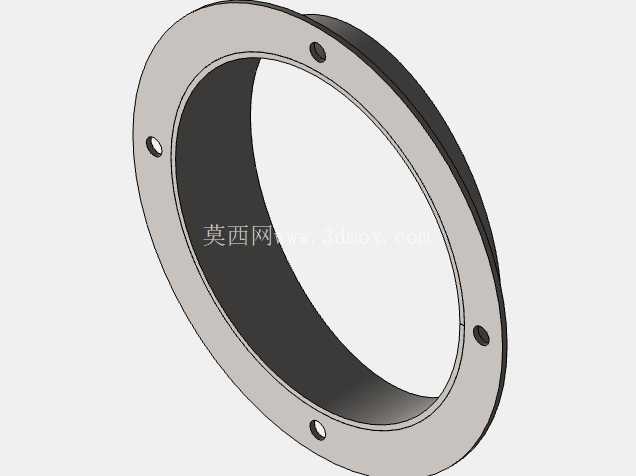

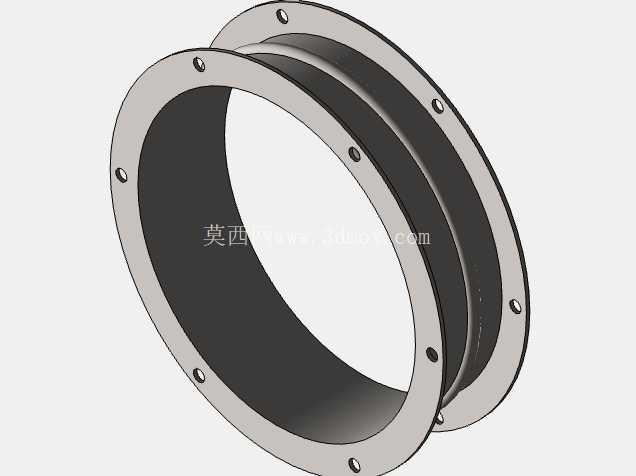

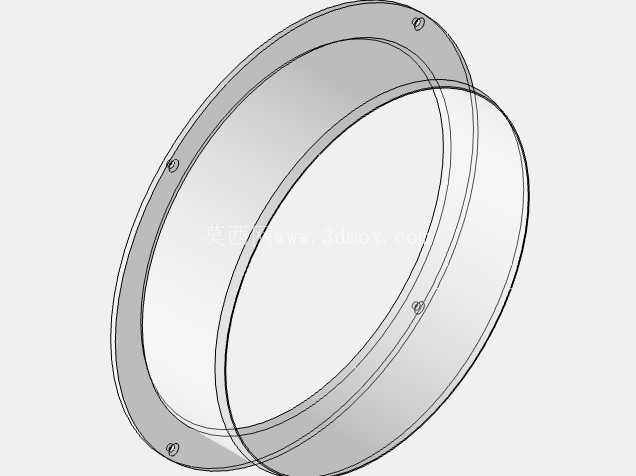

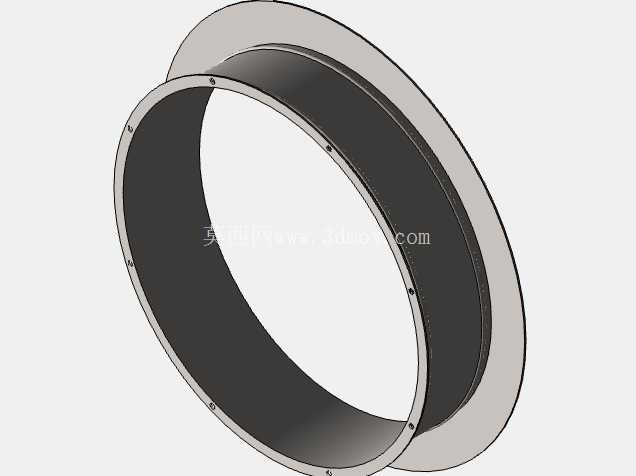

　　在安装边界的处理上，所有配件的法兰螺栓孔都采用了统一的孔距标准，和市面上主流的风管法兰完全互换，不需要现场重新打孔，配件的端口处做了5mm的翻边结构，既可以增强端口的结构强度，避免运输安装过程中出现端口变形，又能更好地压紧密封垫，提升密封性能。针对有保温需求的管路场景，配件的外壁预留了25mm的保温层安装空间，不会出现保温层包裹后法兰螺栓被覆盖无法操作的问题，配件的内表面做了圆弧过渡处理，没有尖锐的棱角和凸起，能减少气流经过时的积尘问题，降低后期管路清洁的难度。在实际建模过程中，每一个配合面都做了干涉检查，确保配件和标准风管拼接时不会出现错位、缝隙过大的问题，所有的折弯圆角都根据板材的冲压折弯工艺做了适配，避免生产时出现折弯开裂的问题，安装孔的位置度公差控制在0.1mm以内，保证现场安装时螺栓能顺利穿入，不需要强行扩孔。
