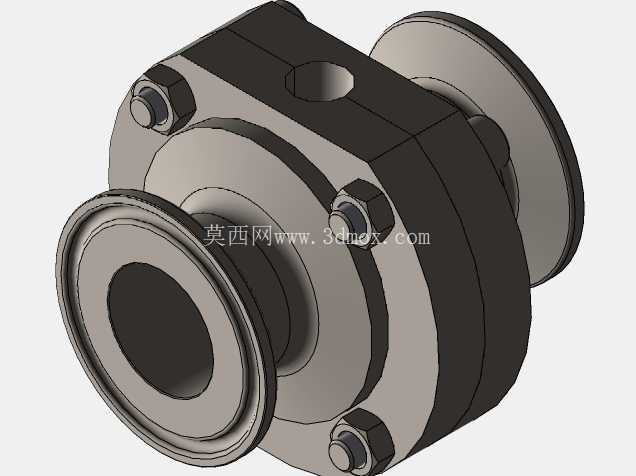

对夹式法兰连接蝶形回转截断阀结构

　　这款对夹式蝶形回转阀的结构设计，核心围绕中低压洁净流体管路的通断控制需求展开，在食品加工、制药纯化水、民用给排水、暖通空调循环水等场景中应用广泛，相比同通径的闸阀、截止阀，它的轴向安装尺寸更短，整体重量更轻，在管路排布紧凑的车间夹层、设备集成阀组区域有明显的安装优势。从功能实现逻辑来看，它依靠中间绕固定轴回转的圆盘形阀板完成流道的启闭，阀板回转90度即可实现全开到全关的动作切换，操作行程短，配套手动执行器时启闭力矩小，不需要预留过大的操作空间，也可以根据工况需求适配气动、电动执行器，满足远程自控的管路控制要求。

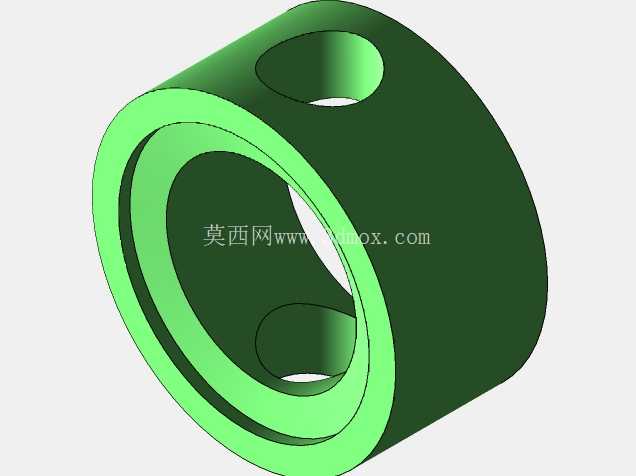

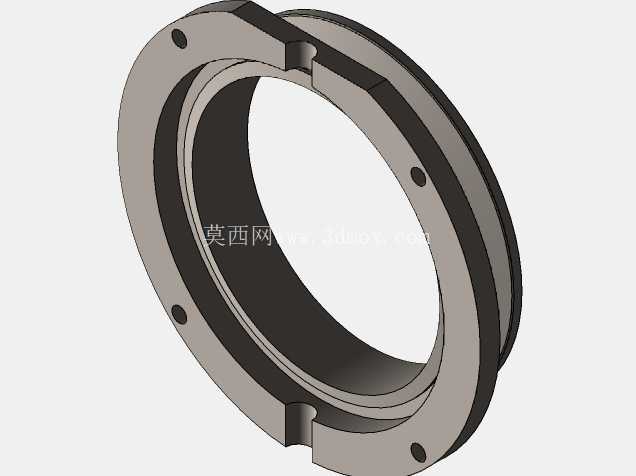

　　阀体采用分体式对夹结构，两侧带法兰连接端面，端面的密封槽尺寸匹配同压力等级的标准法兰垫片，安装时直接夹在管路两端的配对法兰之间，依靠周向均匀布置的螺栓完成锁紧固定，不需要额外配置焊接接头，拆装维护时不需要大范围挪动相邻管路，现场检修更换密封件的效率更高。设计过程中，阀板的回转轴线与流道中心垂直布置，阀板与阀体之间的密封采用软质密封圈嵌装结构，密封圈的压缩量通过阀体合模的止口尺寸精准控制，既可以保证全关状态下的零泄漏，又不会因为压缩量过大导致阀板回转卡滞，阀板的边缘做了圆弧过渡处理，全开状态下对流体的扰流阻力小，流阻系数远低于同通径的截止阀，适合对管路压损有严格要求的循环水系统。

　　从安装边界来看，这款阀的轴向总长度控制在同通径法兰蝶阀的常规尺寸范围内，两侧法兰端面的螺栓孔中心圆、孔径、孔数均匹配对应公称压力的管路法兰标准，现场安装时不需要对现有管路法兰做二次加工，阀体顶部的阀杆安装位预留了标准执行器连接接口，不管是配套手柄还是加装自控执行机构，都不需要额外做转接件。结构细节上，阀杆与阀体的配合部位设置了轴套与密封填料结构，既可以降低阀杆回转的摩擦阻力，又能避免管路内的流体从阀杆配合间隙向外渗漏，阀体周向布置的螺栓连接位做了沉孔处理，螺栓锁紧后头部不会突出阀体轮廓，避免安装时与周边管线、支架产生干涉。

　　在实际选型应用中，这款阀适合输送常温清水、低浓度药液、洁净气体等无强腐蚀、无硬质颗粒杂质的介质，工作压力覆盖常规中低压管路工况，安装时不需要考虑介质流向，双向承压密封性能一致，既可以安装在水平管路上，也可以垂直安装在竖直管段上，阀杆的受力状态不会因为安装方向改变出现额外偏载，长期运行的密封可靠性更稳定。建模过程中，所有配合面的公差都按照机械设计手册的阀门配合要求做了预留，阀板与密封圈的配合间隙、阀杆与轴套的配合公差、阀体合模面的平面度要求都在模型结构中做了对应体现，能够直接用于阀组的装配干涉检查、管路排布的空间校核，也可以作为同类阀门结构优化的参考基础，帮助设计人员快速完成阀组集成的方案排布，减少现场安装时出现的空间干涉、连接尺寸不匹配等问题。
