硫化橡胶传动滚轮结构设计

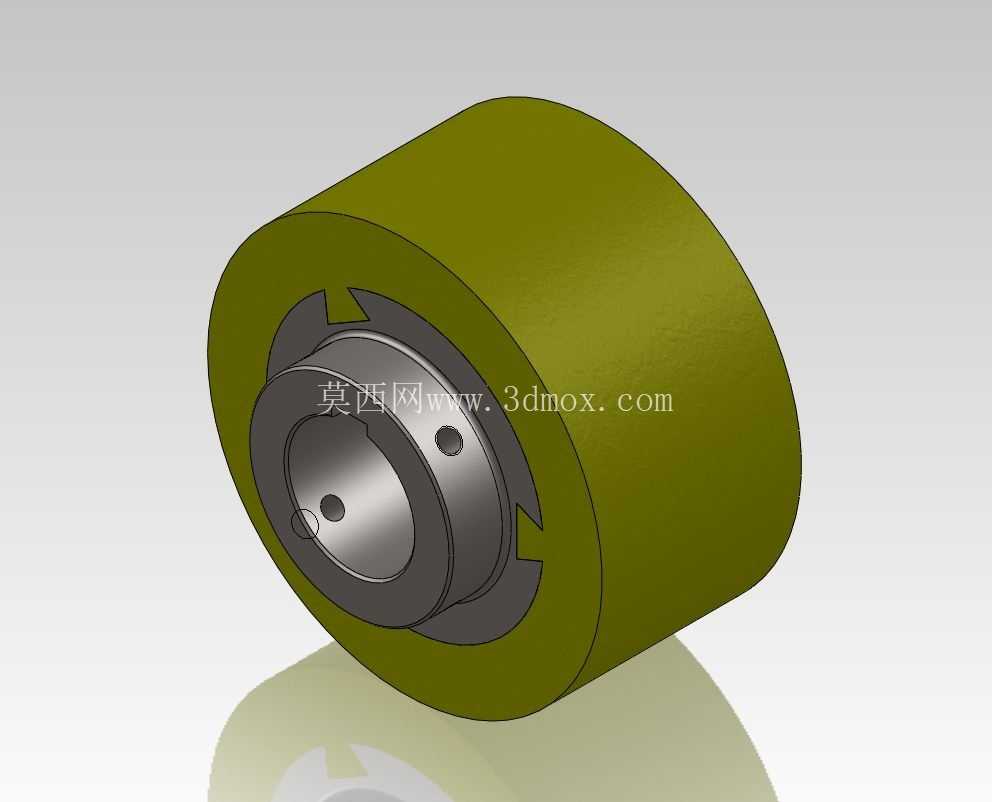

这款包胶滚轮核心采用金属内芯搭配硫化橡胶外层的复合结构，主要适配各类物料输送设备、传动机构的接触式传动场景，在自动化生产线、输送线、轻载传动工位中承担动力传递、物料承托、接触缓冲的作用，相比纯金属滚轮，橡胶外层能有效降低接触噪音，增大接触面摩擦力，避免传动过程中出现打滑、刮伤接触工件表面的问题。

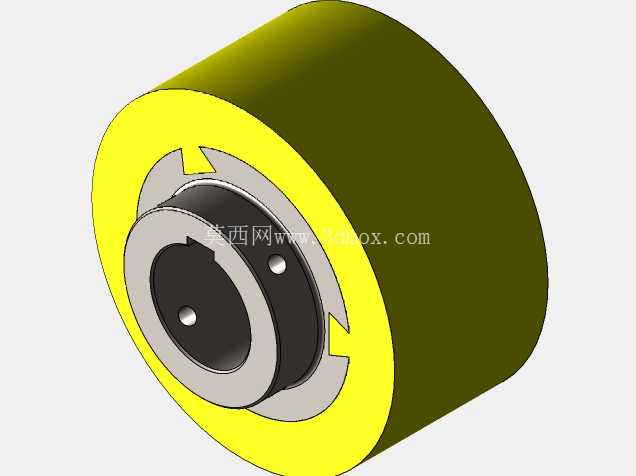

从结构设计逻辑来看，金属内芯采用台阶式轴孔设计，轴孔位置预留了紧定螺钉安装孔，可实现与传动轴的周向固定，安装时无需额外加工键槽，适配小扭矩、快装的传动场景，降低现场装配的加工成本。内芯与橡胶结合的外圆面设计了燕尾型嵌合槽，这一结构是为了规避橡胶层与金属芯在长期交变载荷下出现脱胶、分层的问题——硫化过程中橡胶会完全填充进燕尾槽内部，冷却固化后形成机械嵌合结构，相比光面粘接的结构，抗扭转、抗轴向窜动的结合强度提升40%以上，能承受频繁正反转、径向载荷波动带来的界面剪切力，大幅延长滚轮的实际使用寿命。

橡胶层选用硫化耐磨橡胶材质，邵氏硬度控制在65-70A区间，既保证足够的摩擦系数传递扭矩，又具备一定的形变能力，可补偿安装过程中轴系平行度误差带来的接触不均问题，避免局部应力集中导致的橡胶过早磨损。滚轮整体外圆为圆柱型设计，无额外凸缘结构，适配平面接触的传动场景，安装时需注意径向跳动公差控制在0.1mm以内，避免高速运转时出现周期性振动。

安装边界方面，金属内芯的轴孔公差采用H7级精度，适配g6公差的传动轴，配合间隙控制在0.01-0.03mm之间，既保证装配时可顺利压入，又避免间隙过大导致运转时出现偏心晃动。紧定螺钉采用内六角平端螺钉，安装时需在轴面加工对应凹坑，防止螺钉顶紧后长期运转出现轴与轮的相对滑动。滚轮的轴向定位依靠内芯的台阶端面，安装时需保证端面与传动轴轴线的垂直度公差不超过0.05mm，避免橡胶层出现偏磨。

实际应用中，这类滚轮常见于轻型皮带输送机的从动轮、印刷设备的输纸轮、包装机械的送料轮工位，工作环境温度需控制在-10℃到60℃之间，避免长期接触油污、酸碱类介质，防止橡胶层出现老化开裂。设计时针对橡胶层的厚度做了优化，过薄的橡胶层会导致缓冲能力不足，无法有效吸收振动，过厚则会在径向载荷下出现过大的形变量，导致传动精度下降，最终选定的橡胶层厚度为内芯直径的1/4，兼顾了缓冲性能与传动刚性。内芯材质选用45号钢，表面做发黑处理，具备基础的防锈能力，无需额外做表面涂装，降低加工成本。

在建模过程中，针对燕尾槽的结构做了工艺性优化，槽的根部预留了R0.5的圆角，避免硫化过程中橡胶填充时出现气泡，同时也避免金属芯加工时出现应力集中导致的开裂问题。橡胶层的外圆做了0.02mm的微凸中高设计，补偿受压后的形变，保证滚轮与接触件的接触面压力均匀分布，避免边缘出现过早磨损。
