带分隔结构与引脚的25号变压器结构

在低压控制板、小功率工控电源板的PCB布局阶段，这类带分隔结构与引脚的25号变压器是板载电能转换环节的常用元件，多数应用场景集中在小功率AC-DC转换、信号隔离回路里，比如工控IO板的信号隔离供电、小型家电控制板的电压变换，还有KiCad绘制的开源硬件项目里，这类标准化引脚排布的元件能直接匹配封装库，减少原理图到PCB的适配工作量。

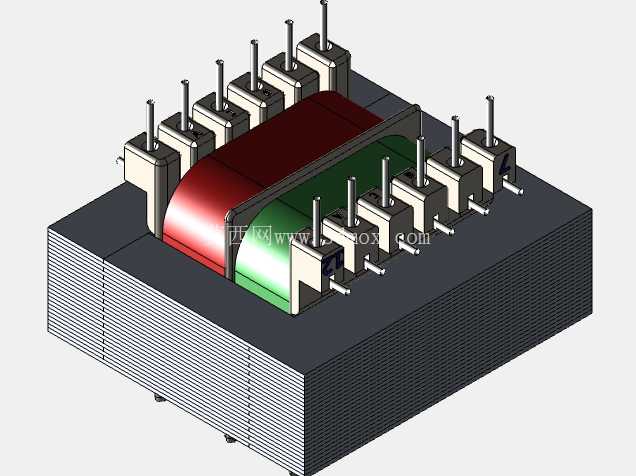

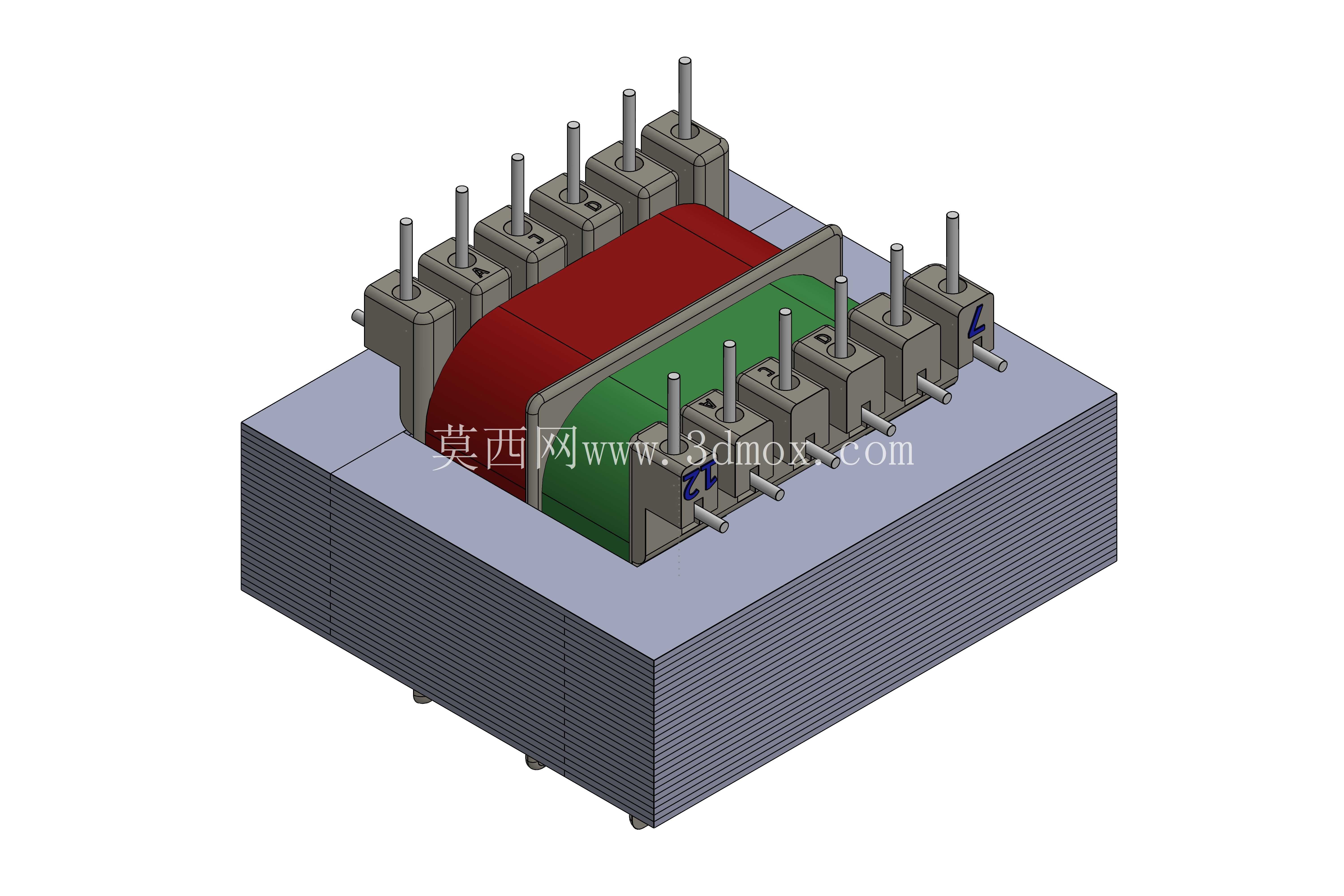

从实际使用的角度看，这类变压器的引脚采用直插式排布，两侧引脚分别对应原边与副边绕组，中间设置的分隔结构一方面是拉开原副边的电气间隙，满足安规要求里的爬电距离指标，避免高压侧与低压侧之间出现电弧击穿风险，另一方面也能在波峰焊工序里阻挡焊锡溢流，减少连锡不良的概率，批量生产时能降低返修率。绕组部分采用分层绕制结构，不同绕组之间设置绝缘隔层，外层的绝缘包覆既可以固定绕线位置，避免运输、插件过程中绕线松散移位，也能提升绕组间的绝缘性能，适配常规工业环境下的防潮、防尘要求。底部的叠片铁芯采用硅钢片叠压结构，叠片方向垂直于磁路走向，能有效降低涡流损耗，减少变压器工作时的发热，适配小功率长时间连续工作的工况。

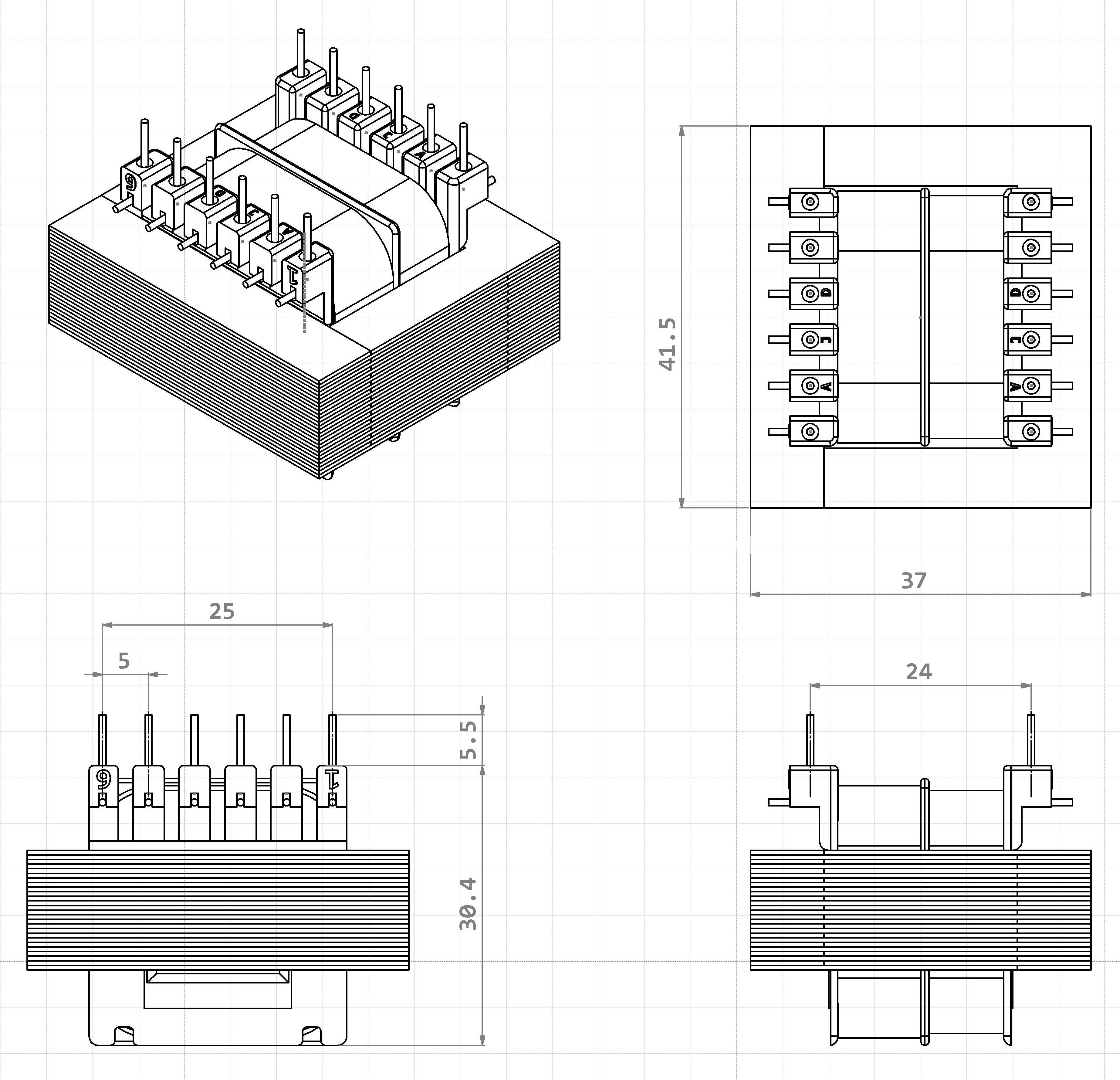

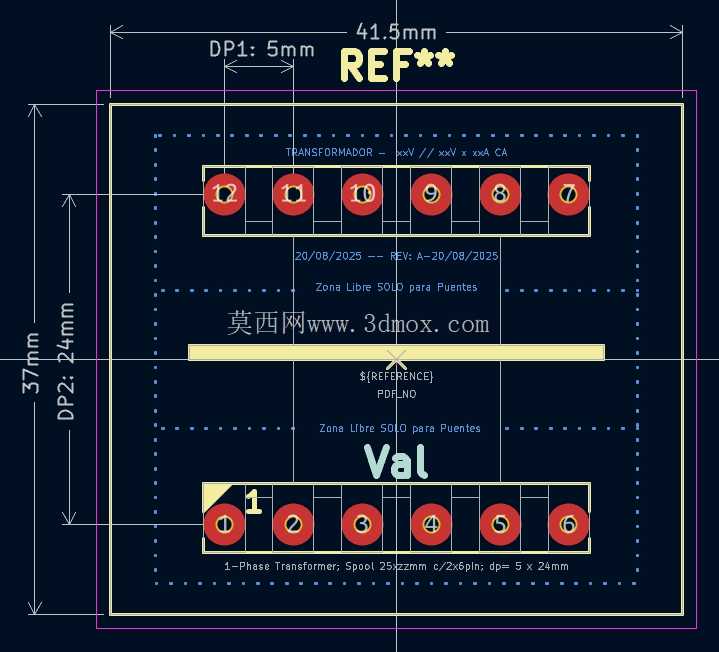

做结构设计的时候，首先要匹配PCB上的封装焊盘间距，引脚的伸出长度要兼顾波峰焊的吃锡深度与插件后的结构强度，过长的引脚会在焊接后需要额外剪脚工序，过短则容易出现虚焊、焊盘吃锡不足的问题。中间的分隔件高度要略高于绕组顶部，既可以作为插件时的定位基准，让作业人员能快速判断插件是否到位，也能在后续灌封或者点绝缘胶的时候起到挡胶作用，避免胶液流到引脚焊接区域影响焊接质量。铁芯的叠装公差要控制在合理范围，叠片过松会导致工作时出现电磁噪音，叠压过紧则容易出现片间绝缘破损，增大铁损。外形尺寸的边界要考虑板上周边元件的布局，比如周边的电解电容、散热片要和变压器本体预留足够的安全距离，避免变压器工作时的温升影响周边元件的寿命，同时也要给自动插件机的吸嘴、夹头预留操作空间，适配SMT或者THT流水线的自动化装配要求。

安装边界上，这类直插变压器依靠引脚与PCB焊盘的焊接实现固定，不需要额外的安装孔或者固定支架，因此在PCB布局时要注意焊盘的承载能力，大电流回路对应的引脚焊盘要适当加大尺寸，增加焊接附着力，避免设备受振动时引脚脱焊。本体的高度要匹配产品外壳的内部净空，避免外壳装配时压到变压器本体导致绕组变形或者引脚移位。对于需要做绝缘处理的应用场景，分隔件的结构可以配合绝缘套管使用，进一步提升高压侧的绝缘防护等级，满足不同安规标准的要求。在三维建模过程中，这类元件的模型要准确还原引脚位置、分隔件结构、铁芯叠层的外形特征，方便结构工程师在做整机布局时做干涉检查，提前发现元件之间的位置冲突，减少打样后的改模次数，同时也能为PCB工程师提供准确的3D封装参考，确保设计阶段的布局合理性。
