多片式摩擦离合传动组件结构设计

在机床主轴传动、工程机械动力切换、轻工设备间歇传动这类需要频繁接通、切断动力传递的工况场景中，多片离合器是应用占比极高的传动执行部件，相比单片式离合结构，它能在有限的径向安装空间内，通过多组摩擦副的叠合作用传递更大的扭矩，同时保证结合过程的平顺性，避免动力接合瞬间产生的冲击打齿、负载顿挫问题，尤其适合中低速大扭矩的传动链路使用。

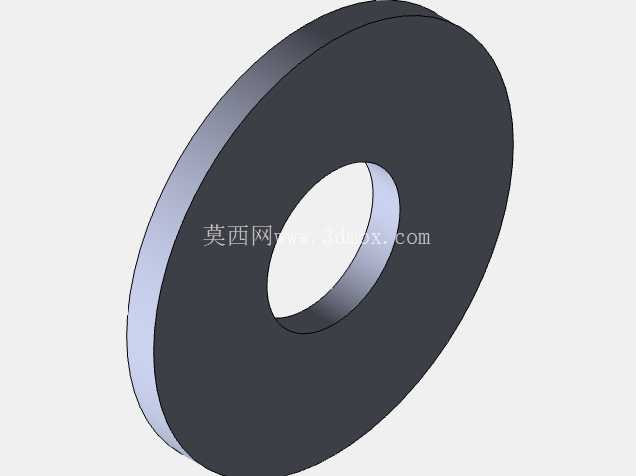

这套多片离合组件在结构设计上采用钢板与青铜板交替叠合的摩擦副配置，主动摩擦片采用调质钢板加工，表面做平面度精磨处理，保证摩擦接触时的受力均匀性，从动摩擦片采用锡青铜基材，本身具备良好的耐磨性能与嵌合特性，即使传动链路中存在微小的硬质磨粒，也能嵌入青铜基材表面避免摩擦面出现大面积拉伤，同时青铜材质与钢片对磨时的摩擦系数稳定，不会出现低温冷焊、高温粘结的失效问题，能在长期滑磨、频繁接合的工况下保持稳定的传动能力。

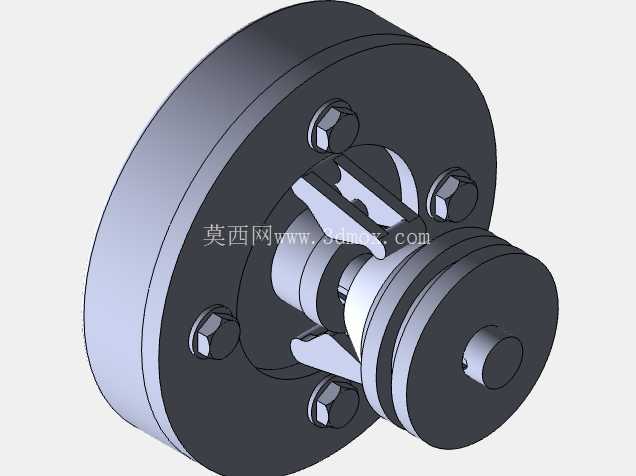

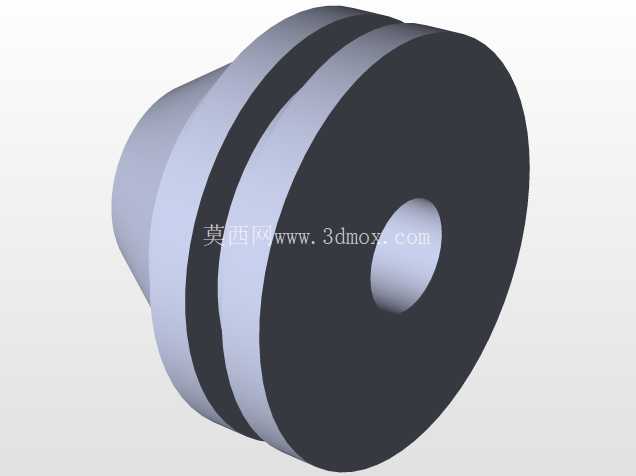

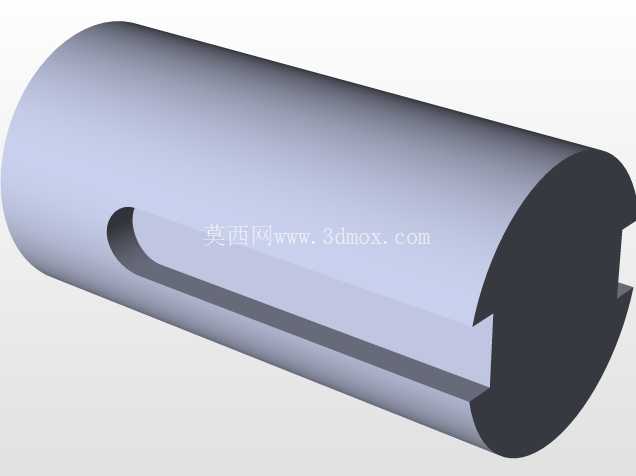

从安装边界来看，组件的输入端采用法兰式连接结构，法兰端面上均布六处内六角螺栓安装位，可直接与动力输出端的法兰盘对接，螺栓孔的位置度公差控制在0.02mm以内，保证安装后离合组件的回转轴线与动力轴轴线重合，避免高速回转时出现偏心振动。输出端采用阶梯轴结构，轴段上预留有卡簧槽与轴承安装位，可直接适配标准深沟球轴承的安装尺寸，无需额外加工转接结构，能直接嵌入设备的传动箱腔体内，轴向安装尺寸经过紧凑化设计，相比同扭矩规格的单片离合器轴向长度缩短近30%，适合安装空间局促的紧凑型传动设备使用。

设计过程中重点考量了摩擦副的压紧力传递路径，组件的压紧机构采用周向均布的压爪结构，压爪的回转支点做了硬化处理，避免长期反复动作出现支点磨损导致压紧力不均，压爪的工作面做圆弧过渡处理，保证压紧过程中压合力能均匀作用在最外侧的摩擦压盘上，不会出现局部压力过大导致摩擦片偏磨的问题。摩擦片组的内、外齿分别与输入毂、输出毂的齿槽配合，齿侧预留有合理的配合间隙，既能保证摩擦片在轴向移动时顺畅无卡滞，又能避免齿侧间隙过大导致正反转切换时出现冲击噪音。

在实际功能表现上，这套离合组件可通过控制压紧机构的轴向行程，实现半联动状态的动力传递，适合需要柔性启动、过载打滑保护的传动场景，当传动链路的负载超过摩擦副的最大静摩擦力矩时，摩擦片之间会产生滑磨，避免后端负载过大导致动力端的电机、齿轮等部件出现过载损坏，相当于自带基础的过载保护功能。日常维护时只需拆开端盖即可检查摩擦片的磨损量，更换磨损的青铜摩擦片时无需拆解整个传动链路，维护操作便捷，能有效降低设备的停机维护时间。

结构建模过程中对所有配合面做了公差匹配设计，摩擦片组的叠合总厚度预留有磨损补偿行程，当摩擦片出现正常磨损后，可通过调整压紧机构的初始行程补偿磨损量，延长整套离合组件的整体使用寿命，避免轻微磨损就需要更换整套摩擦片组的问题。所有回转部件的质量分布都做了对称设计，组件整体做了动平衡校核，能在额定转速下平稳运转，不会因为不平衡量导致传动系统出现振动问题。
