双路TO-247封装适配电子散热器结构设计

　　在功率电子设备的热管理设计环节，针对TO-247封装功率器件的散热适配一直是中小功率电源、工业驱动板卡开发中的常见需求，这类封装的器件普遍承载数安到数十安的电流负载，导通与开关过程产生的损耗如果不能及时导出，会快速推高芯片结温，轻则导致器件参数漂移、输出效率下降，重则触发过温保护甚至造成器件永久性热击穿，因此匹配安装边界、散热能力达标的散热器是这类电路可靠性设计的核心部件之一。

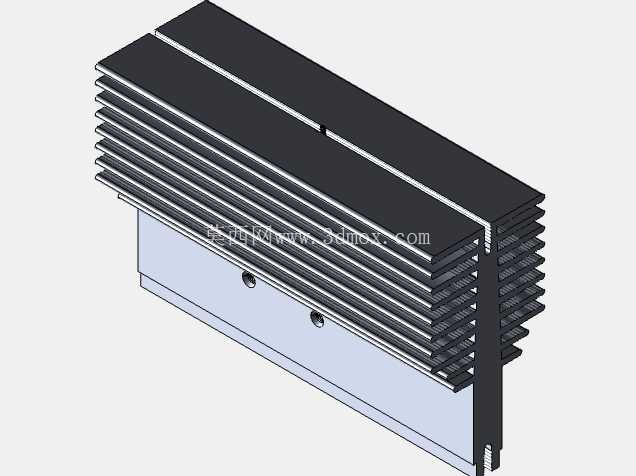

　　这款双路适配的散热器采用压铸工艺成型，整体结构围绕双TO-247器件的并排安装需求展开，鳍片部分采用等间距平行直肋设计，肋片厚度与间距经过匹配，既保证压铸生产时铝液充型的流畅性，避免出现缺料、冷隔等成型缺陷，又能在有限的体积内最大化散热面积，同时直肋结构的风阻更低，无论是采用自然对流冷却还是搭配小尺寸轴流风扇进行强制风冷，气流都能顺畅穿过鳍片间隙，带走肋片表面传导出的热量，不会出现气流滞止的死区。

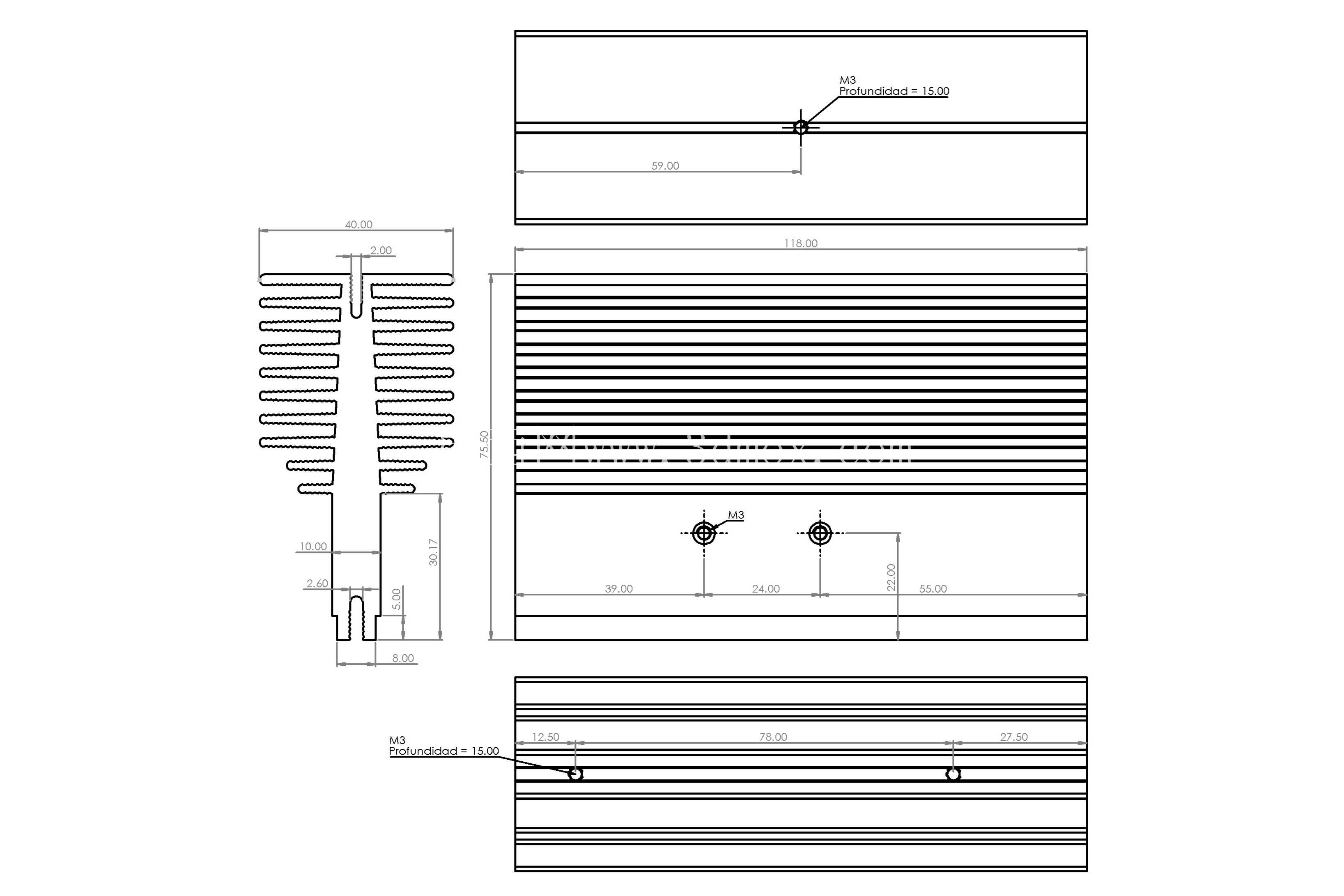

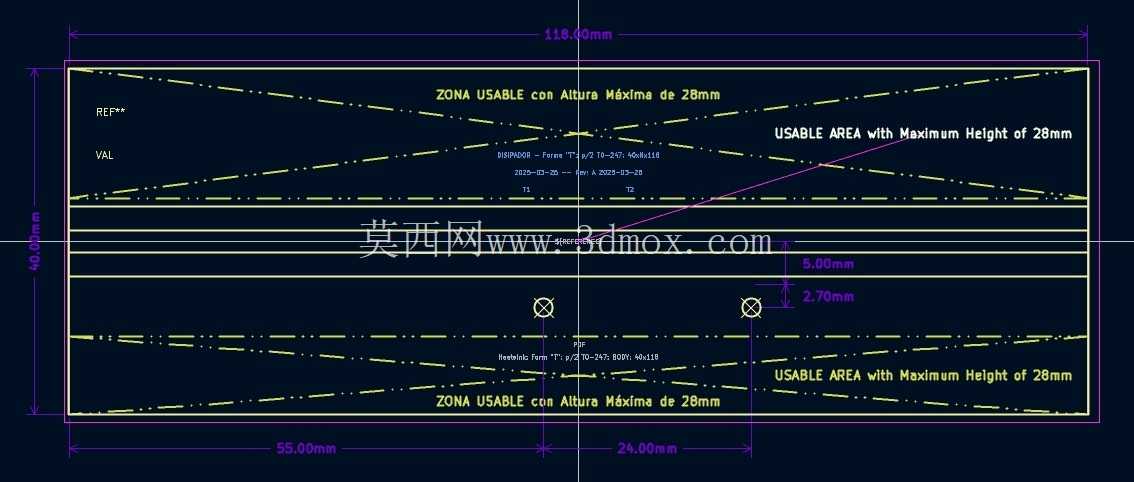

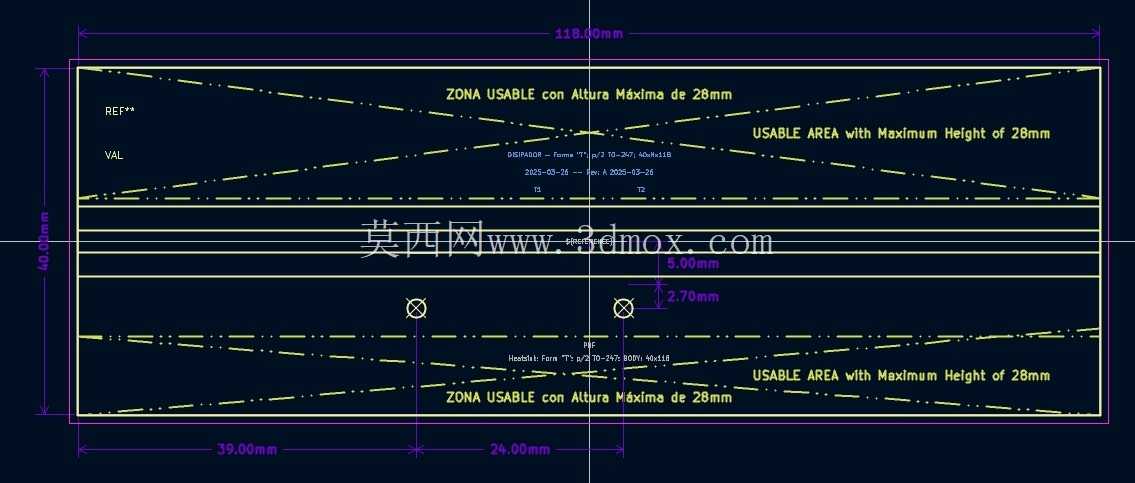

　　从安装边界来看，散热器整体的长宽高尺寸控制在40x75.5x118mm区间，底座部分预留了两个对应TO-247器件安装孔位的固定点位，孔位的中心距严格匹配双器件并排布局的标准间距，安装时器件的散热面通过导热绝缘片与散热器底座平面紧密贴合，固定螺丝的锁紧空间也做了预留，不会出现螺丝与鳍片干涉、无法锁紧的问题；底座与鳍片的连接过渡区域做了均匀的壁厚设计，避免压铸过程中因壁厚差过大产生缩孔、变形，保证底座平面的平面度满足散热贴合要求，降低接触热阻。在实际应用场景中，这款散热器可以适配常见的双管并联TO-247封装MOS管、整流桥、快恢复二极管等功率器件，广泛用在小功率变频器、开关电源、工业控制板卡、伺服驱动模块等产品的热设计中，相比单路散热器，双路集成的结构可以减少板卡上的散热部件占用空间，降低装配工序的复杂度，同时统一的压铸结构也能保证两个器件的散热条件一致性，避免因散热不均导致的器件负载分配偏差。

　　设计过程中针对鳍片的高度做了优化，在118mm的总高度范围内，鳍片的有效散热高度经过核算，能够覆盖双TO-247器件在额定负载下的热耗散需求，自然对流条件下可以将器件壳温控制在安全工作区间内，如果应用在环境温度较高、负载持续率满额的场景，搭配低转速的侧吹风扇就能进一步提升散热余量，满足更严苛的工况要求。底座的接触面没有多余的凸台与结构，平面加工的基准统一，能够适配不同厚度的导热衬垫、导热硅脂等界面材料，用户在选型时不需要额外对安装面进行二次加工，直接按照标准TO-247的安装工艺就能完成装配；鳍片的边缘做了微小的倒角处理，避免生产转运、装配过程中锐边划伤操作人员，同时也能减少应力集中，降低鳍片受外力出现弯折变形的概率。整体结构没有多余的冗余设计，所有的结构特征都围绕散热效率、安装便利性、压铸工艺可行性三个核心维度展开，既满足功率器件的热管理需求，又兼顾了批量生产的工艺性与成本控制，适合中小功率电子设备的批量配套使用。
