带安装骨架环形铁氧体电感线圈

这款带安装骨架的环形铁氧体线圈，是开关电源、DC-DC转换模块、功率滤波回路里的核心磁性元件，日常做电路设计时经常会用到这类结构的功率电感，相比无骨架的裸磁环绕制产品，配套的Bobin骨架能直接解决绕线定位、引脚固定、板端安装的一系列工程问题，不用额外做绝缘衬垫或者引脚固定治具，在小批量样机试制和批量量产阶段都能大幅提升装配效率。

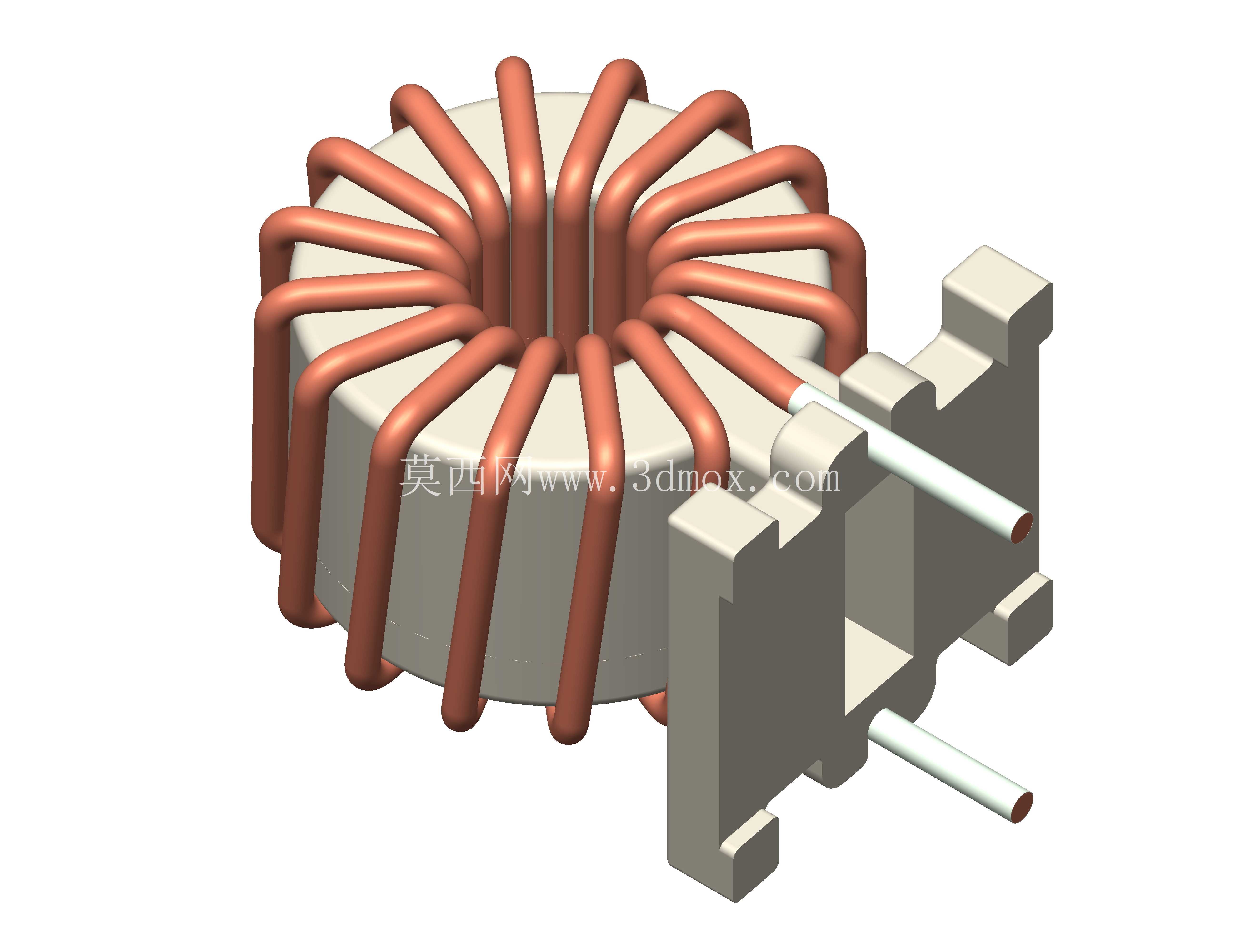

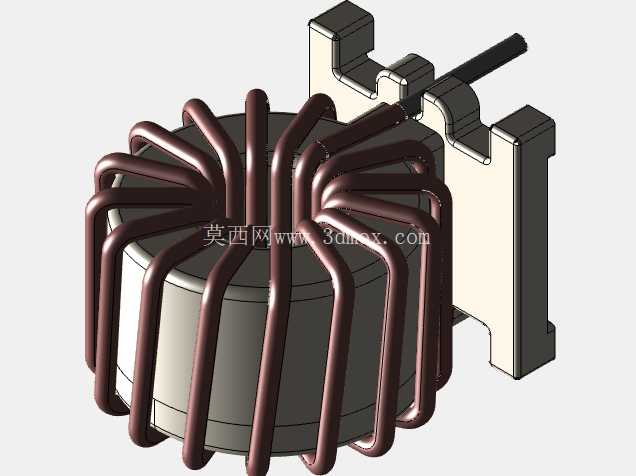

从实际使用场景来看，这类电感主要承担功率回路的储能、差模滤波、电流纹波抑制的作用，在车载DC模块、工业控制板卡、消费类电源适配器里都有广泛应用，环形磁芯的闭合磁路结构相比EE型、EI型磁芯，漏磁要小很多，不会对周边的敏感器件比如信号采样电阻、霍尔传感器造成磁干扰，很适合布局紧凑的高密度PCB板卡使用。配套的骨架采用卡扣式定位结构，磁环嵌入骨架的环形卡槽内，绕制时漆包线顺着骨架预留的过线槽排布，不会出现绕线滑移、层间错位的问题，骨架侧边伸出的直插引脚直接和漆包线端头焊接固定，引脚的直径和伸出长度完全适配常规波峰焊的工艺要求，过波峰焊时不会出现引脚倒伏、虚焊的问题。

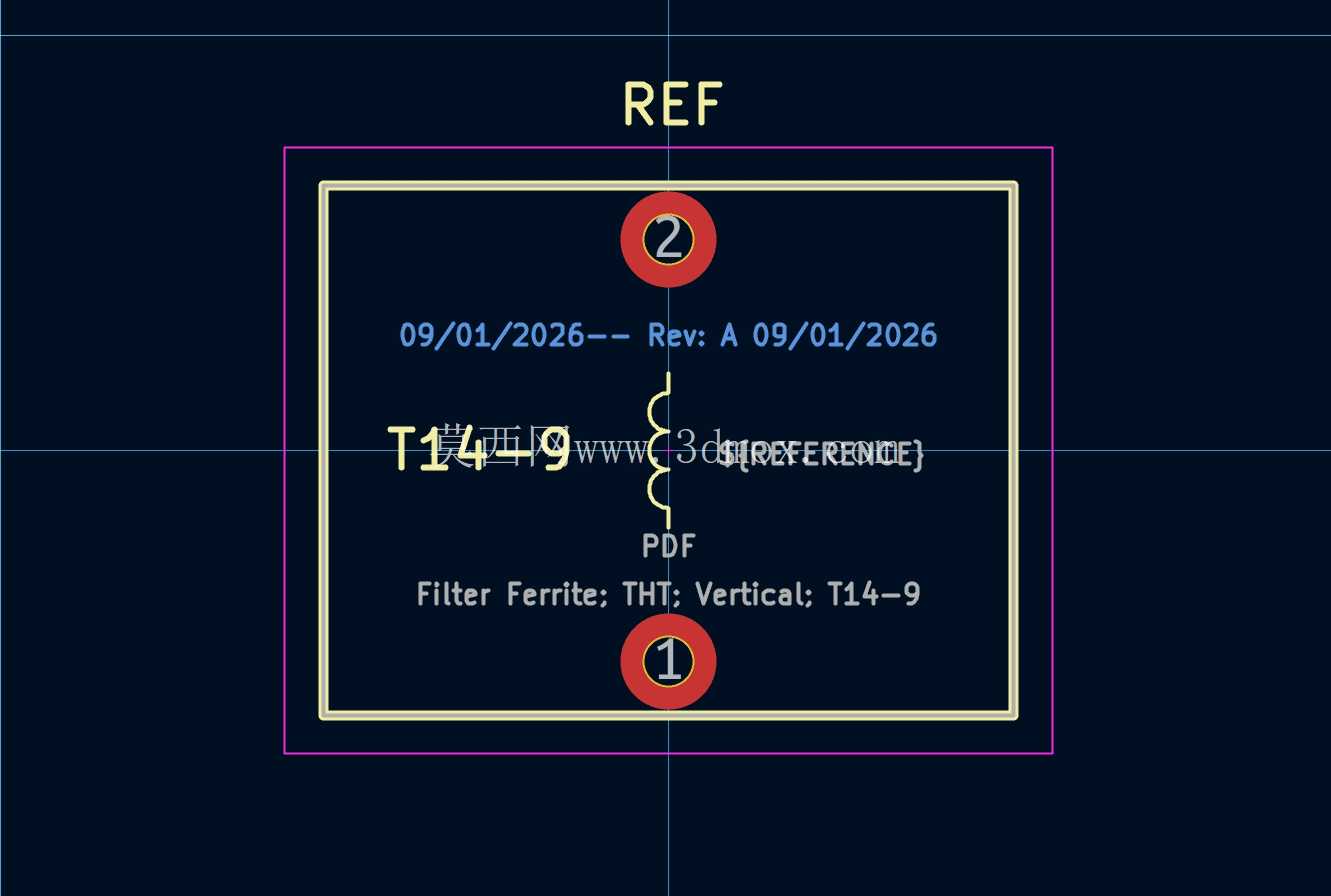

尺寸设计上，磁芯核心的有效尺寸为14.0x8.0x9.0mm，算上骨架的整体外形尺寸控制在18.0x13.8x21.0mm以内，引脚直径1.0mm，两个引脚的中心间距为11mm，这个安装孔距完全匹配通用的PCB焊盘布局规范，做板卡布局时不用单独定制非标焊盘，直接调用标准2.54mm间距网格下的焊盘封装即可，能减少PCB设计阶段的封装绘制工作量。骨架的安装定位柱和磁环卡槽的配合间隙控制在0.1mm以内，磁环压入后不会出现松脱晃动，即使在有振动的工业设备使用场景下，也不会出现磁环移位导致的电感量偏移问题。

绕线设计上采用多层平绕的方式，漆包线的线径根据额定通流能力选型，绕制时每一圈都顺着骨架的分隔槽排布，层间的分布电容能控制在很低的水平，在高频PWM回路里使用时，不会因为分布电容过大导致高频滤波效果劣化。磁环本身的铁氧体材质适配10kHz-1MHz的工作频段，在这个频段范围内磁芯损耗较低，长时间额定电流工作时的温升能控制在安全范围内，不会因为过热导致漆包线绝缘层老化失效。骨架的材质选用耐高温的工程塑料，能承受260℃的波峰焊温度，过炉时不会出现骨架变形、引脚移位的问题，绝缘等级满足安规要求，带电引脚和磁环之间的爬电距离符合低压电器的安全规范，不用额外增加绝缘套管就能满足电气间隙要求。

在做电路选型时，这类带骨架的环形电感相比分立式绕制的磁环电感，参数一致性更好，因为骨架的绕线槽位是固定的，每一圈的绕线位置都能保持一致，量产时的电感量偏差能控制在±10%以内，不会出现手工绕制导致的参数离散性过大的问题，很适合对参数一致性要求较高的批量产品使用。安装时直接将引脚插入PCB对应的焊盘过孔，过波峰焊即可完成固定，不需要额外的点胶固定工序，骨架底部的平面和PCB表面贴合，焊接后整体结构牢固，抗振动性能优于无骨架的磁环电感。在EMC整改场景中，这类环形电感作为差模滤波电感使用时，能有效抑制电源线上的传导干扰，配合Y电容、X电容组成的滤波网络，能轻松满足民用和工业类产品的EMC测试标准，不用额外增加磁珠或者滤波元件就能达到预期的干扰抑制效果。
