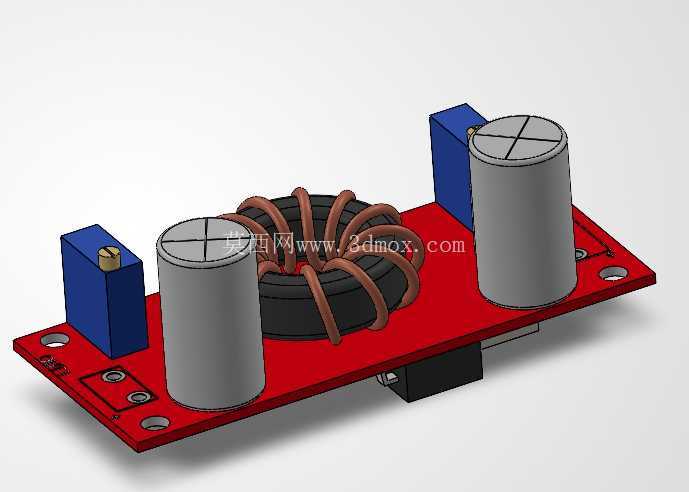

在离网光伏供电、车载低压配电、小型嵌入式设备供电改造这类实际工程场景里,宽输入范围的直流降压模块是绕不开的核心配电部件,这次建模的这款10A规格降压转换模块,就是针对4-32V宽压输入场景做的结构还原,覆盖了从单块12V铅酸电池、多串太阳能板组到24V工业低压母线的常见输入工况,输出可在1.2-32V区间连续调节,能直接给LED驱动回路、低压传感器组、小型控制板这类负载供电,不用额外搭配前级调压电路。

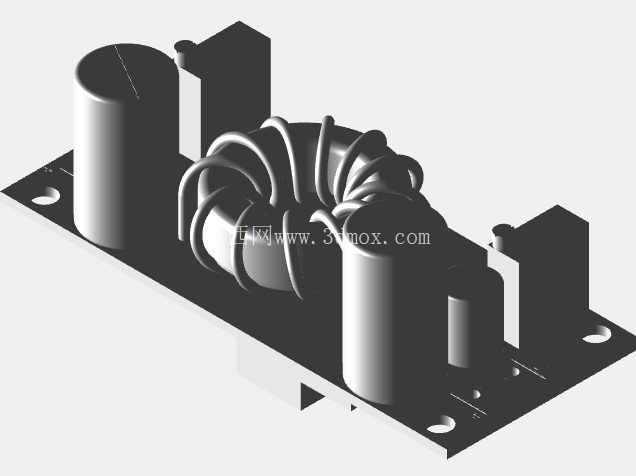

从结构设计逻辑来看,整个模块采用FR-4环氧玻纤基板作为承载基底,基板厚度按常规工业电源板1.6mm厚度做的还原,四个角预留了直径3.2mm的安装通孔,孔位中心距匹配市面上通用的DC-DC降压模块安装尺寸,安装时可以直接用M3铜柱固定在设备内部的安装平面上,不需要额外做安装孔位适配,基板边缘做了0.5mm的圆角处理,避免装配时割伤线材或者操作人员。功率回路上的核心储能电感采用磁环绕线结构,磁环外径18mm,高度10mm,多股漆包线绕制的结构完全按照实际10A载流规格的线径还原,磁环底部和基板之间预留了0.8mm的涂胶间隙,实际生产时可以打导热硅胶固定,避免设备振动时磁环出现位移蹭到周边元件。
输入输出端的滤波电解电容采用立式圆柱形封装,两个电容容值对应实际电路的输入输出滤波参数,电容本体高度20mm,直径10mm,引脚间距匹配标准2.54mm网格的焊盘位置,建模时还原了电容顶部的十字防爆刻痕,这是电解电容的典型结构特征,避免过压时电容本体炸裂。输入端和输出端的接线端子采用蓝色栅栏式接线座,端子高度12mm,每个端子带一个黄铜压线螺丝,接线时可以直接把剥好的多股铜线插入端子孔,拧紧螺丝就能完成接线,不需要额外焊线,适合现场施工时快速接线。模块背面贴装了功率调整管和续流二极管,建模时还原了元件的贴片焊盘位置,以及功率管下方预留的散热焊盘,实际使用时如果满负载10A输出,可以在这个位置贴装小型铝制散热片,降低功率管的工作结温,提升长时间工作的可靠性。
模块侧边预留了多圈可调电位器的调节位置,电位器的调节旋钮朝上,调试时用小号一字螺丝刀就能旋转调节输出电压,不需要拆解设备外壳就能完成输出电压校准。板载的LED驱动回路对应实际电路的负载指示功能,建模时还原了LED指示灯的焊盘位置,实际通电后指示灯可以直观显示模块的工作状态,快速判断模块是否正常输出。整个模块的所有元件布局都遵循功率回路最短的设计原则,大电流走线路径上的元件都尽量靠近排布,减少走线长度带来的线路压降和EMI干扰,信号调节部分的元件和功率元件之间预留了足够的安全间距,避免功率回路的干扰影响电压调节的精度。
从安装边界来看,整个模块的最大外形尺寸为长65mm、宽28mm、最高元件高度22mm,安装时只要在设备内部预留出长70mm、宽35mm、高度25mm的安装空间,就能顺利完成装配,接线端子的出线方向和基板平面平行,接线后线材不会额外增加模块的高度方向尺寸,适合在空间紧凑的设备内部安装,比如小型太阳能路灯的控制腔、车载改装的配电盒、桌面小型设备的电源仓这类空间受限的场景。建模过程中所有元件的装配公差都按照常规电子装联的工艺要求设置,元件和基板之间的间隙、相邻元件之间的安全间距都符合IPC电子装联标准,不会出现元件干涉、焊盘重叠这类不符合生产实际的问题,不管是用来做设备整体装配的干涉检查,还是用来做电源模块的选型参考,都能直接对应实际产品的装配状态。
