工具制造商用精密手动台虎钳结构

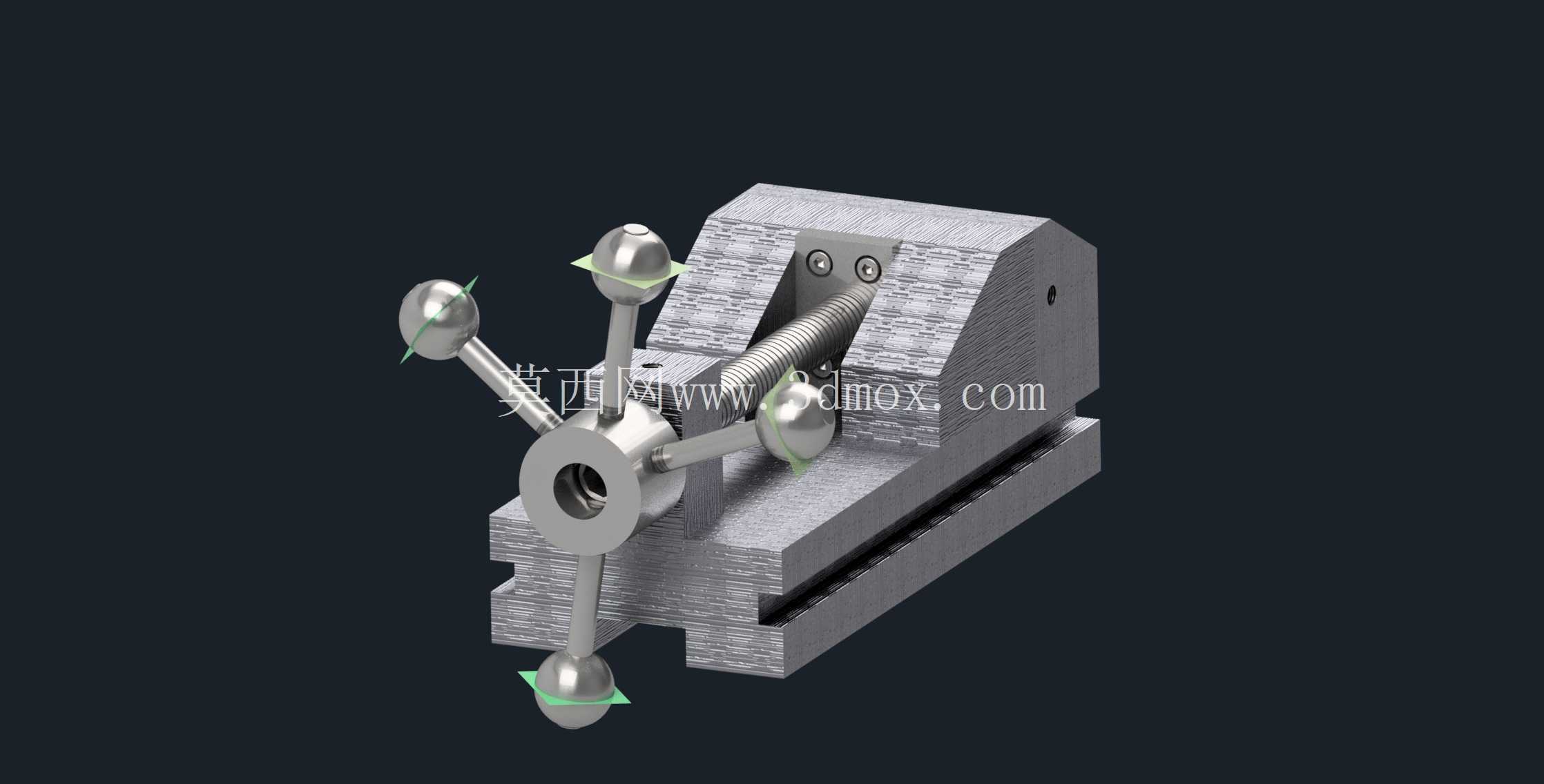

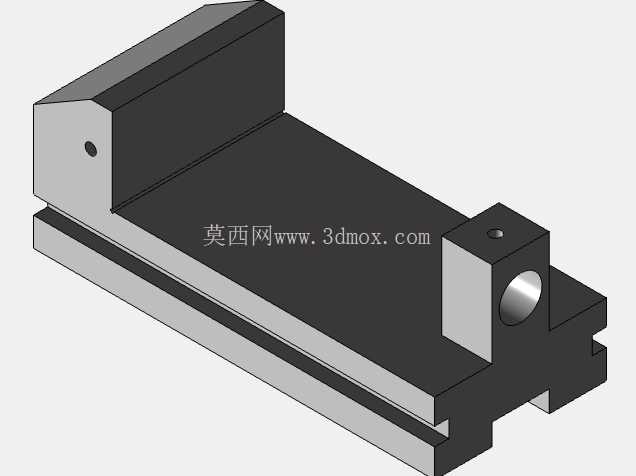

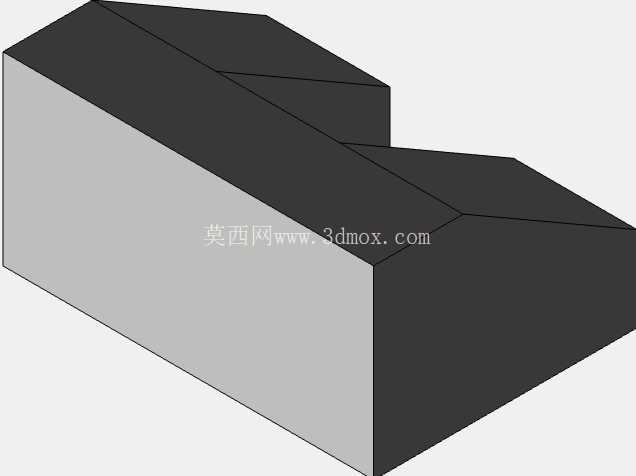

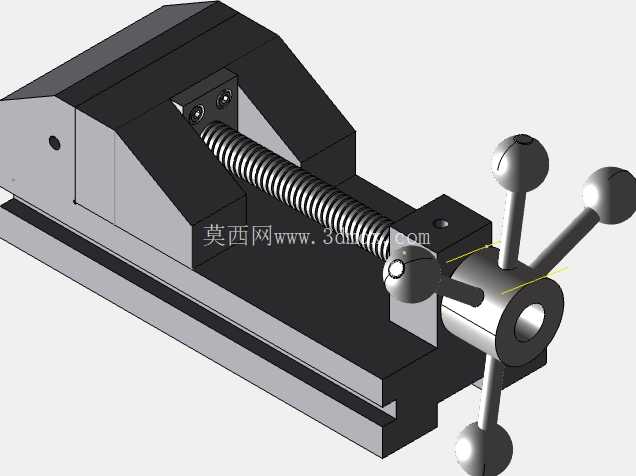

　　这款手动台虎钳主要面向工具制造、小型零件精密加工场景设计，可直接安装在钳工工作台、小型钻铣床台面上，承担小型五金零件、工装组件的夹持固定作业，适配划线、锉削、钻孔、攻丝、轻量打磨等多道钳工工序，也可作为小型工装的定位基准使用，在机修车间、工具制造工坊、职业院校钳工实训工位都有稳定的应用需求。整体结构采用经典的丝杠驱动滑动式布局，固定钳身与活动钳身的配合面采用燕尾槽导向结构，相比普通平导轨结构，燕尾槽可同时承受垂直方向与水平方向的切削反力，夹持过程中活动钳身不会出现上翘偏移，能保证夹持面的平行度误差控制在合理范围内。

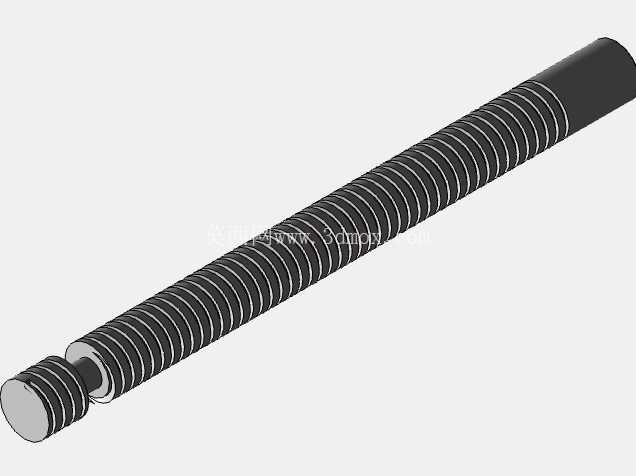

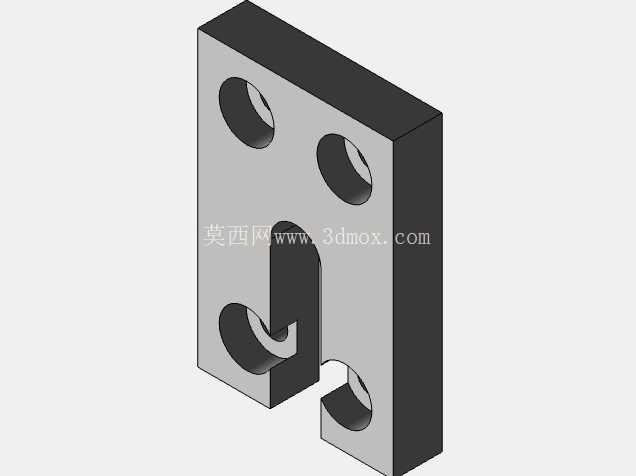

　　驱动部分采用定制ACME梯形丝杠传动，梯形螺纹的牙型角设计使其具备更好的传动强度与自锁性能，夹持工件后不会因为加工过程中的振动出现丝杠回退、夹持力松弛的问题，丝杠端部配套十字形球头手柄，四个操作球头均匀分布，操作人员可从多个角度施力，在狭小工位空间内也能快速完成夹紧与松卸动作，不需要额外搭配加力杆即可满足常规零件的夹持力需求。钳口部分采用可更换式固定板设计，调整固定板的安装位置可与钳身的钳口槽完全贴合，钳口工作面预留有交叉防滑齿纹，夹持光滑金属零件时可避免工件打滑移位，当钳口齿纹磨损后可直接拆下固定板更换，不需要整体更换钳身，大幅降低后期维护成本。

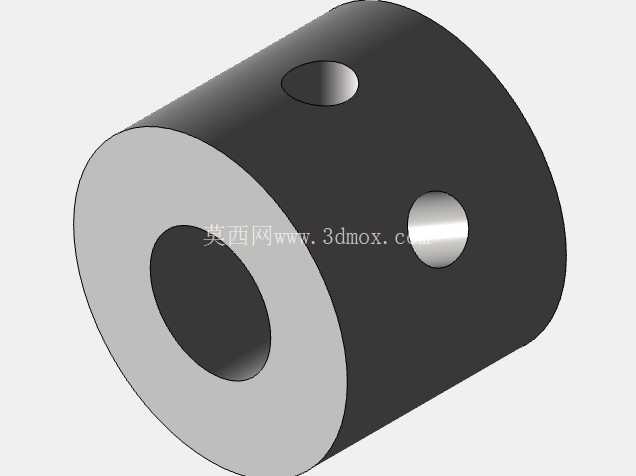

　　安装边界方面，钳身底部设计有标准的工作台安装卡槽，可适配常规钳工台的T型槽安装尺寸，整体外形尺寸适配小型工位的安装空间，不会占用过多工作台操作面积，固定钳身与活动钳身的最大开口距离可覆盖常规小型工具零件、五金组件的夹持尺寸范围，满足日常工具制造过程中的绝大多数零件夹持需求。设计过程中针对原有通用虎钳的结构缺陷做了针对性优化，调整了丝杠套筒与固定钳身的配合公差，避免丝杠转动过程中出现径向窜动，同时优化了活动钳身与燕尾导轨的配合间隙，既保证活动钳身滑动顺畅无卡滞，又将间隙控制在最小范围，避免夹持工件时出现钳口错位。

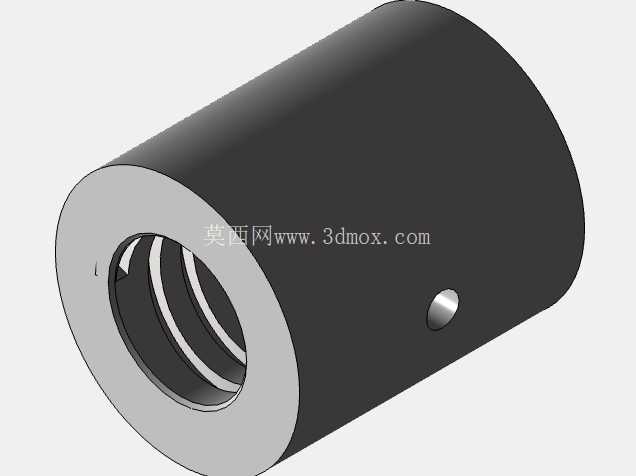

　　丝杠与活动钳身的连接部位采用防脱结构设计，即使将钳身开到最大行程位置，丝杠也不会从螺母副中脱出，避免日常使用过程中零件散落丢失。整体结构全部采用金属件设计，没有易损的塑料受力部件，可承受钳工工序中的敲击、轻量冲击载荷，长期使用后仅需定期在导轨面、丝杠螺纹处涂抹润滑脂即可维持操作顺畅度，不需要复杂的日常维护。在实际使用场景中，这款虎钳可配合定位块、角度垫铁使用，完成零件的角度夹持、多面加工定位，也可作为小型焊接工装的基准固定座，夹持小型焊接组件完成焊接作业，夹持力稳定且不会在工件表面留下过深的压痕，针对薄壁类小型零件，可通过控制手柄的旋转力矩调整夹持力，避免夹伤薄壁工件。燕尾导轨的滑动面设计有储油凹槽，加注润滑脂后可长时间维持导轨面的润滑状态，减少滑动磨损，延长整体使用寿命。丝杠螺母副采用嵌入式安装结构，长期使用出现磨损后可单独更换螺母，不需要更换整个钳身或丝杠，进一步降低长期使用成本。钳身整体采用一体化的刚性结构设计，夹持过程中钳身变形量极小，可保证加工过程中工件的位置精度，对于需要保证形位公差的小型工具零件加工，这种刚性结构可有效避免因钳身变形导致的加工误差。
