AutoCAD标准A3图框及标题栏设计

这套标准A3幅面的工程图框与标题栏设计，是机械、模具、工装等领域工程制图环节的基础版式载体，日常出图时所有的二维视图、尺寸标注、技术要求、明细栏内容都需要排布在图框划定的有效绘图区域内，避免打印裁切时丢失核心设计信息。从实际使用场景来看，这类图框广泛适配车间加工指导、外协技术交底、设计资料归档、工艺文件流转等多个环节，一线加工人员拿到套好该图框的图纸时，能第一时间通过边界确认视图完整度，不会出现幅面适配错误导致的内容缺失问题。

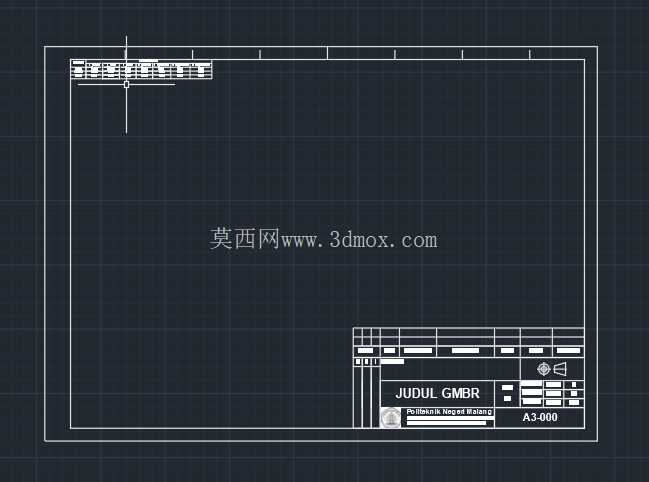

设计过程中首先明确了A3幅面的外边界尺寸，严格遵循机械制图的留边规范，左侧预留足够的装订边宽度，其余三边留边量统一匹配常规打印设备的可打印边界，不管是单张喷墨打印、批量激光出图还是叠图归档装订，都不会出现图线被裁、装订位置遮挡视图的问题。图框内部的绘图区域做了网格化的参考底纹，方便绘图时快速对齐视图、调整标注间距，避免不同视图排布杂乱、标注线交叉重叠的问题，大幅提升出图的规整度。右下角的标题栏区域做了分栏式布局，每一栏的宽度、高度都匹配常规工程字体的字高要求，填写零件名称、材料、比例、件数、图号等信息时，不会出现文字溢出栏位、字号不统一的问题，标题栏内的分区逻辑完全贴合工厂实际的图纸管理流程，归档时可以快速检索图号、核对零件信息，不用在整张图纸上翻找核心标识。

从功能特性来看，这套图框的线宽设置做了分层处理，外框线采用粗实线，内部分隔线、标题栏格线采用细实线，打印输出时层次清晰，不会出现所有线条粗细一致导致的边界模糊问题。图框顶部预留了明细栏的扩展位置，装配图出图时可以直接向上延伸添加零件明细，不用重新调整整个图面的布局，适配从单个零件图到多组件装配图的不同出图需求。实际建模绘图时，这套图框可以直接作为块文件插入到不同的图纸文件中，不用每次重复绘制边框、调整标题栏位置，能大幅减少制图环节的重复劳动，统一整个设计团队的出图规范，避免不同设计师绘制的图框尺寸不一、标题栏位置错乱的问题。

在安装边界适配层面，图框的可打印区域完全匹配市面上主流的A3幅面打印机、绘图仪的硬件打印边距，不用每次打印时重新调整缩放比例、偏移位置，选择1:1打印即可完整输出所有内容，不会出现图框边缘超出打印范围的情况。叠图时按照标题栏外露的折叠要求，图框的折痕参考位置也做了隐性对齐，折叠后所有图纸的标题栏都能统一露在右下角，方便资料室归档查找、车间现场翻阅。对于压铸模具、机械加工零件这类需要频繁出图的设计场景，这套标准化的图框能有效降低制图出错概率，统一技术资料的输出标准，不管是内部设计评审还是给外协加工厂传递技术文件，都能保证图纸版式的规范性，减少因为图面混乱导致的信息误读，避免加工环节因为图纸标识不清出现尺寸理解偏差。
