AutoCAD基础机械零件截面练习图集

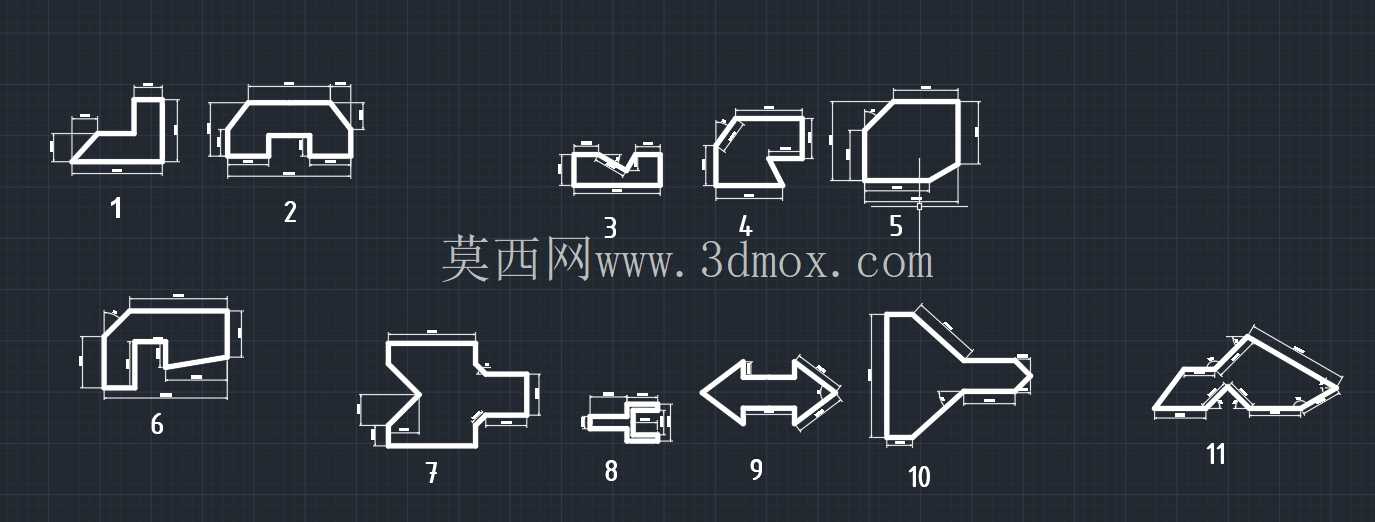

　　这套截面练习素材覆盖了机械结构设计中最常见的异形截面构型场景，从简单的单折弯角件到多台阶异型材、对称箭头形连接件、三角支撑件等11种典型截面，完全贴合一线机械绘图员的基础训练需求。在实际工业场景中，这类截面轮廓是型材下料、钣金展开、模具型腔加工的核心依据，比如编号1的L形折弯截面，对应设备机架的角接支撑件，设计时需要严格控制折弯边的长度与圆角半径，避免折弯处应力集中导致的结构失效，同时要预留安装孔的边距，保证螺栓装配时不会与折弯边发生干涉。编号2的凹形槽截面，常见于导轨滑块的配合槽口，设计时槽口的两个侧边平行度公差需要控制在0.02mm以内，槽底的平面度直接影响滑块滑动的顺畅度，槽口的倒角尺寸既要满足装配导向需求，又不能过大削弱槽口的结构强度。编号3的带V形缺口的小截面，多用于定位挡块的工作端，V形角的角度公差直接决定了对圆柱形工件的定位精度，通常这类定位块的V形面需要做淬火处理，表面硬度达到HRC45-50才能满足长期使用的耐磨需求。编号4的带缺口异形截面，对应设备上的走线固定座，缺口位置是为了快速卡入线缆，设计时缺口的宽度要比线缆外径小0.5-1mm，依靠材料的弹性变形卡紧线缆，同时截面的壁厚要控制在1.5-2mm，既保证足够的夹持力，又不会因为壁厚过大导致卡装困难。编号5的带斜切边的封闭截面，是防护罩的支撑立柱型材，斜切边的作用是引导防护罩盖板的安装，避免直角边划伤操作人员，同时封闭的截面结构比开口截面的抗扭强度高40%以上，适合有一定抗冲击需求的防护结构。

　　编号6的带内凹缺口的折弯件，多用于设备门板的铰链安装座，内凹缺口是为了避让铰链的转动轴，设计时缺口的深度要比铰链轴的半径大1mm，保证门板转动时不会与安装座发生剐蹭，折弯边的高度要匹配铰链的安装孔位，保证螺丝可以垂直拧入。编号7的双侧带凸台的T形变体截面，是设备操作台的横梁连接件，两侧的凸台是用来卡装操作台面板，凸台的高度要比面板厚度大0.2mm，方便面板安装时的定位，同时凸台与主体的连接圆角要做R2以上，避免冲压成型时出现开裂。编号8的小型带凸缘截面，是传感器的安装固定座，凸缘上的两个小孔是用来穿装固定螺丝，主体的内孔尺寸要匹配传感器的外径，公差控制在H7级别，保证传感器安装后不会出现晃动。

　　编号9的双向箭头形截面，是输送线的导向拨块，两个箭头端的斜面是用来引导工件分流，斜面的角度通常设置为30度，既可以平稳推动工件，又不会因为角度过小导致工件卡滞，截面的中心孔是用来安装固定轴，孔与轴的配合采用间隙配合，方便拨块磨损后的快速更换。编号10的Y形扩口截面，是通风管路的连接接头，扩口端的角度要匹配对接管路的锥度，保证连接后的密封性，直段部分的外径要与标准通风管的内径匹配，方便软管的套接固定。编号11的三角形带缺口截面，是小型设备的支撑脚，三角形的结构稳定性更好，缺口位置是用来安装防滑橡胶垫，缺口的深度要控制在3mm，保证橡胶垫安装后不会轻易脱落。

　　在实际绘图过程中，这类截面练习需要重点关注尺寸链的闭合性，每一个轮廓的尺寸标注都要形成完整的闭环，避免出现过定义或者欠定义的情况，同时要注意轮廓线的连接顺滑度，转角位置的圆角或者倒角要根据实际使用场景设置，不能随意绘制。对于需要进行数控加工的截面，还要考虑刀具的半径补偿，轮廓的最小内圆角不能小于加工刀具的半径，否则会出现加工不到位的情况。这类基础截面的绘图训练，是掌握机械制图规范的核心环节，只有熟练掌握各类典型截面的绘制方法与设计要点，才能在后续的复杂三维建模、工程图输出工作中减少错误，提高设计效率，避免因为截面设计不合理导致的加工报废、装配干涉等实际生产问题。
