法兰安装式C14公座交流电源输入接口

这款C14公插座采用法兰式底盘安装结构，是工业及民用电子设备上应用极广的交流电源输入连接件，额定通流能力适配10A工况，符合IEC相关安规尺寸要求，日常接触最多的台式电脑主机、服务器机箱、工业控制机柜、桌面型仪器设备、大功率外设的电源输入端口，基本都采用同规格接口做市电接入端。

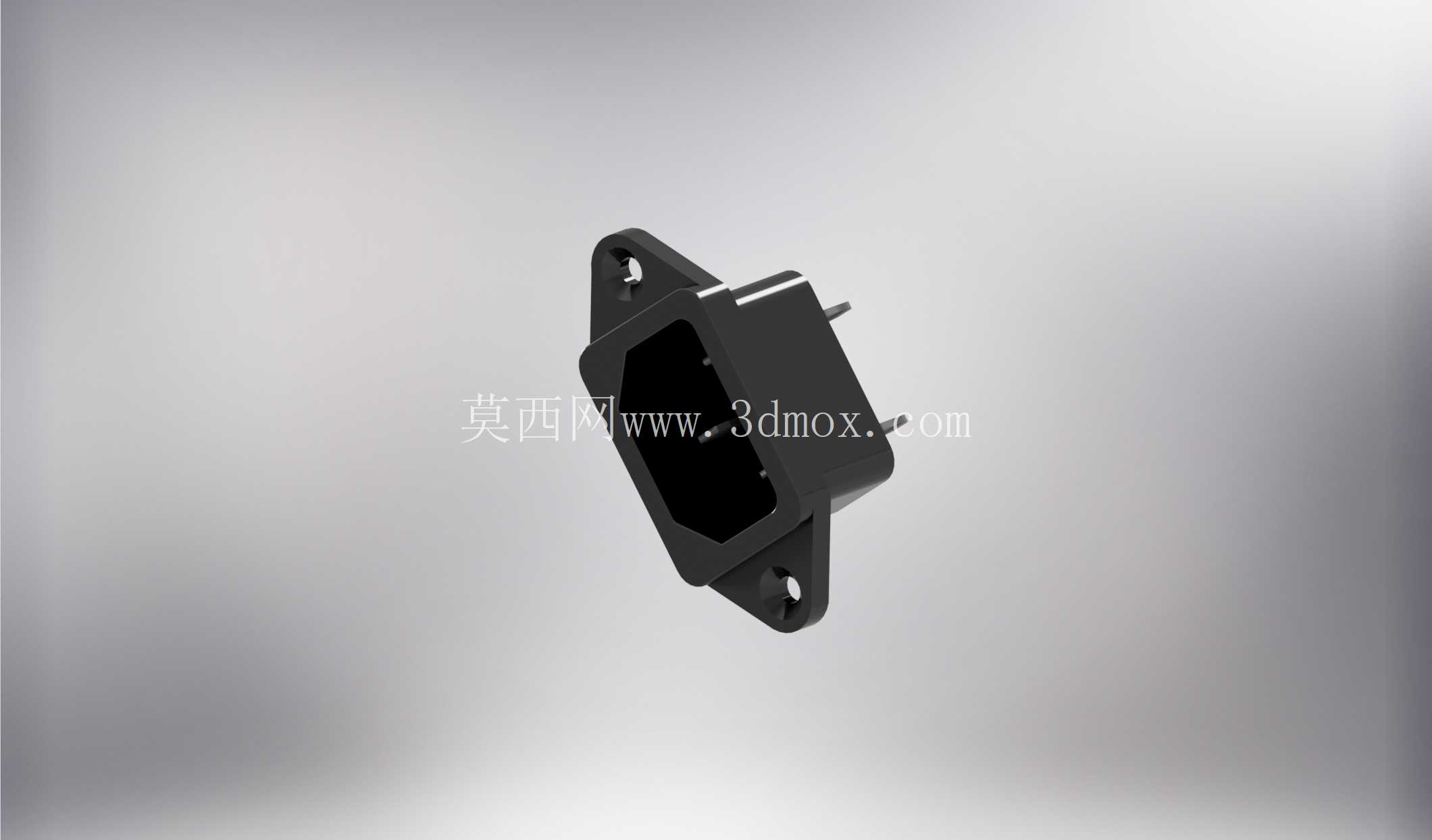

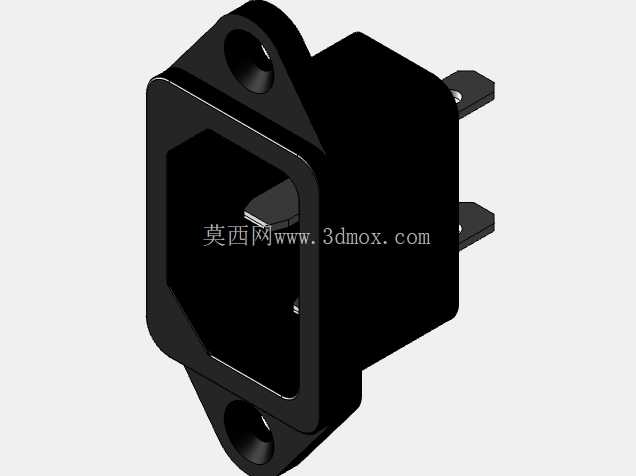

从实际安装适配性来看，该款插座的法兰盘为带两个安装固定孔的菱形结构，两个孔位对称分布在插座主体两侧，安装时可通过M3规格的螺丝直接固定在设备壳体的开孔位，不需要额外的卡扣结构辅助固定，相比卡扣式安装的同规格插座，法兰盘锁紧的结构抗拉扯能力更强，在经常需要插拔电源线、设备存在一定振动的工况下，不会出现插座松脱退入壳体内部的问题。插座主体的插接端凸台尺寸匹配标准C13品字电源线的母端内孔，插针为平行排布的三个铜质插脚，接地插脚位置做了偏置设计，从物理结构上避免反插风险，插针根部与塑胶本体的结合处做了加强筋结构，多次插拔后不会出现插针歪斜、松动的问题。

设计层面上，这款插座的塑胶本体采用耐温阻燃的工程塑料材质，表面做了哑光磨砂处理，没有多余的装饰性结构，所有棱角都做了小圆弧过渡，避免安装时划伤操作人员手部。法兰盘与插座主体为一体式注塑成型，没有拼接缝隙，安装后法兰盘背面可以贴合设备壳体外壁，配合壳体上的限位凸台可以实现较好的防尘效果，适配大部分室内使用的设备防护要求。插针的伸出长度经过精准控制，插入配套C13母座后可以保证足够的接触面积，不会出现接触不良导致的插头发热问题，插针尾部的焊片或者接线端子结构藏在插座本体的后端空腔内，设备内部接线完成后，不会出现导线裸露的问题，满足电气安规的爬电距离要求。

在实际选型使用时，需要注意该款插座的安装开孔边界：插座本体穿过设备壳体的部分为方形结构，开孔尺寸需要匹配本体的外形尺寸，预留0.1-0.2mm的装配间隙即可，过大的间隙会导致插座安装后出现晃动，过小则会导致装配困难。法兰盘的两个安装孔中心距为标准尺寸，和市面上绝大多数同规格C14法兰插座的安装孔位完全兼容，替换维修时不需要重新在设备壳体上打孔，直接替换原有损坏的插座即可。插座后端的接线空间需要提前预留，接线端子距离壳体内壁的距离建议不小于10mm，避免导线被挤压破皮造成短路风险。

从应用场景的适配性来说，这款插座除了常规的IT设备、工控设备使用外，也可以用在小型电动工具、测试仪器、医疗辅助设备的交流电源输入位置，只要是采用220V交流供电、额定电流不超过10A的设备，都可以选用该款插座做电源输入接口。相比其他类型的电源接口，C14规格的接口通用性极强，配套的电源线是全球范围内通用的品字尾电源线，设备出口不同国家地区时，只需要更换对应插头规格的品字尾电源线即可，不需要改动设备本身的电源接口设计，能大幅降低设备的全球适配成本。

建模过程中需要重点关注几个关键尺寸的公差控制：插针的中心距公差需要控制在±0.1mm以内，否则会出现和母座对插困难的问题；法兰盘安装孔的位置度公差需要控制在±0.15mm以内，避免安装时孔位错位无法锁螺丝；塑胶本体的外形尺寸公差控制在±0.2mm即可，既可以保证顺利穿过设备壳体开孔，又不会出现过大的装配缝隙。另外插针的倾斜角度也需要严格按照安规标准设置，接地插脚的长度比零火线插脚略长，保证插入时接地端先接通，拔出时接地端最后断开，从结构上保障用电安全。
